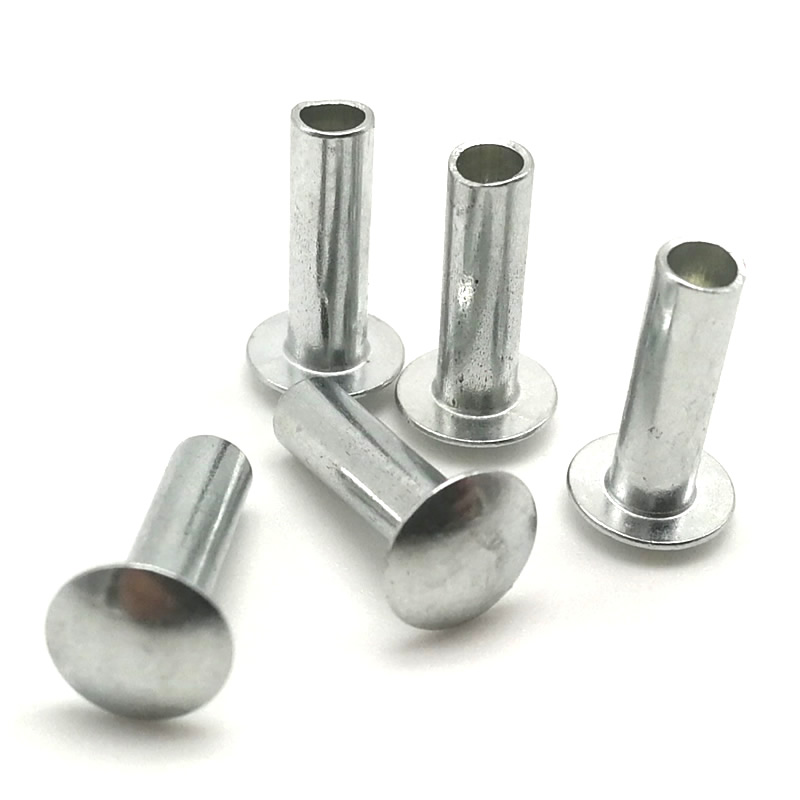

Univerzális fejű félcső szegecsek

Ha olyan szegecsfejre van szüksége, amely szélesebb területen osztja el a terhelést, mint egy kerek fej, de alacsonyabban helyezkedik el, mint egy rácsos fej,univerzális fejű félcső szegecsaz a válasz. Ez a sokoldalú fejstílus a széles, simán sugárzott felsőt sekély kupolával ötvözi – kiváló áthúzási ellenállást biztosít, terjedelmes megjelenés nélkül.

Nuote Metalsuniverzális fejű félcső szegecseket gyárt alacsony szén-dioxid-kibocsátású acélból, rozsdamentes acélból (304/316) és sárgarézből, nagy sebességű hidegfejezéssel. A félig üreges üreg körülbelül 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest, míg az univerzális fej kiegyensúlyozott esztétikát kínál látható és rejtett alkalmazásokhoz.

Szegecseink valós alkalmazásai

1. eset – Gépjárművek belső kárpitelemei

Egy autósülés-gyártónak olyan rögzítőelemre volt szüksége, amely nem szakad át a puha, habos hátlapú vinilből. A miénkuniverzális fejű félcső szegecsek(5 mm átmérő, 10 mm hordóhossz, horganyzott acél) széles, 9,5 mm-es fejet biztosított, amely egyenletesen osztotta el a szorítóerőt. 100 000 ülés be-/kilépési vizsgálati ciklus után egyik sem lazult meg vagy húzódott át.

2. eset – Nagy teherbírású ponyvaerősítések

Egy ipari ponyvagyártó korrózióálló szegecsre volt szüksége az útsónak és esőnek kitett rögzítési pontokhoz. 304 rozsdamentes univerzális fejű félcső szegecseket szállítottunk (6 mm átmérő, 12 mm hordóhossz). A széles univerzális fej megakadályozta, hogy az anyag elszakadjon 200 kg húzóerő alatt. Két év terephasználat nem mutatott hibát.

3. eset – Kültéri bútor összeállítás

Egy kerti bútor márka olyan alacsony profilú szegecset szeretett volna, amely nem akad el a párnákhoz. Antik bevonatú alumínium univerzális fejű félcső szegecseket (4 mm átmérő, 8 mm hordóhossz) ajánlunk. A fej magassága mindössze 1,8 mm volt, de a 7 mm-es átmérő bőséges támasztékot biztosított az alumínium keretekre. Az ügyfél 30%-kal csökkentette az összeszerelési időt az anyák és csavarok használatához képest.

Különböző fejtípusú szegecsek Nuote Metals gyártmány

Nuote Metalsszegecsek készítése különböző típusú fejjel, például lapos fejű szegecsek, kerek fejű szegecsek, süllyesztett fejű szegecsek, rácsos fejű szegecsek, gombafejű szegecsek stb.

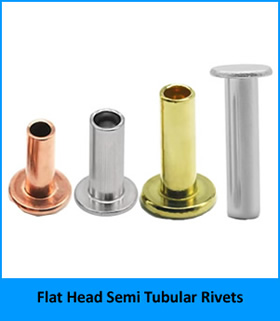

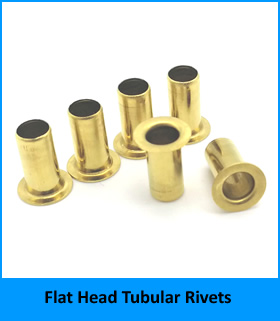

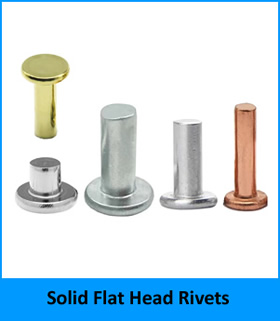

1. Lapos fejű szegecsek, beleértve a lapos fejű tömör szegecseket, a lapos fejű félcsőszegecseket, a lapos fejű csőszegecseket.

Szeretne többet tudni laposfejű szegecseinkről? csak kattints

2. Kerekfejű szegecsek, beleértve a kerek fejű tömör szegecseket és a kerek fejű félcső szegecseket.

Kattintson  hogy többet tudjon meg kerek fejű szegecseinkről.

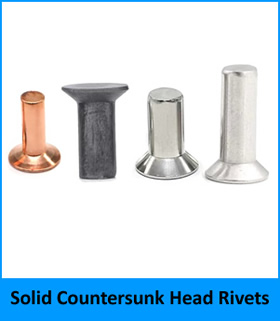

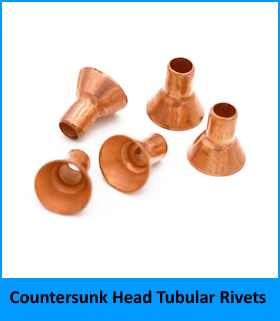

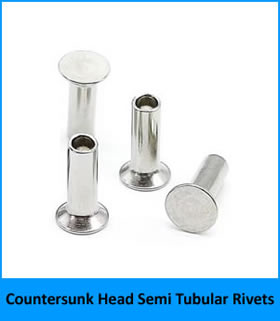

3. Süllyesztett fejű szegecsek, beleértve a süllyesztett fejű tömör szegecseket, süllyesztett fejű félcsőszegecseket, süllyesztett fejű csőszegecseket.

Ha többet szeretne megtudni a süllyesztett fejű szegecsekről, kattintson

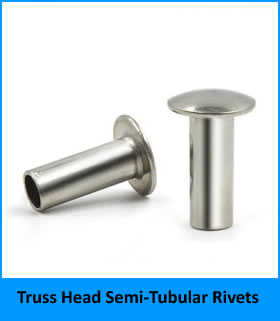

4. Rácsos fejű szegecsek, beleértve a rácsos fejű tömör szegecseket és a rácsos fejű félcsöves szegecseket.

További információra van szüksége a rácsos fejű szegecsekkel kapcsolatban? Csak kattintson

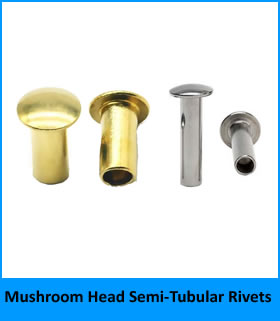

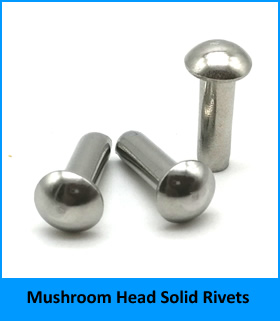

5. Gombafejes szegecsek, beleértve a gombafejű tömör szegecseket és a gombafejű félcsöves szegecseket.

Kattintson  hogy további részleteket kapjunk gombafejes szegecseinkről.

Ha többet szeretne megtudni a Nuote Metals-ról és a szegecsgyártási vonalunkról, tekintse meg az alábbi videót.

Műszaki paraméterek

Ezeket a szegecseket többféle anyagból gyártjuk. Minden méretet optikai válogatással ellenőriznek.

Anyaglehetőségek és tulajdonságok

Szabványos mérettartomány (acél, 304, sárgaréz)

Tűrések: Szár átmérő ±0,05 mm, fej átmérő ±0,15 mm, fejmagasság ±0,10 mm, hossz ±0,15 mm.

Mechanikai tulajdonságok (5 mm-es acél, 2 mm-es acéllemezbe helyezve)

Hétlépcsős gyártási folyamatunk

Minden egyes tételnél fegyelmezett munkafolyamatot követünkuniverzális fejű félcső szegecsek.

1. Anyagbeszerzés –Minősített huzalt vásárolunk jóváhagyott malmoktól. Minden tekercs hőszámmal rendelkezik a teljes nyomon követhetőség érdekében.

2. Anyagvizsgálat –A bejövő vezetéket spektrométerrel és szakítószilárdságmérővel vizsgálják. Ellenőrizzük az átmérőt és a felület állapotát.

3. Szerszámok testreszabása vagy beállítása –Az új méretekhez keményfém hidegfejű szerszámokat tervezünk (átfutási idő 15-25 nap). Szabványos méretek esetén technikusaink telepítik és igazítják a meglévő szerszámokat.

4. Első cikkvizsgálat –A hideg fejléc 50 mintaszegecsen fut. Mérjük a fej átmérőjét, a fej magasságát, a szár átmérőjét, a teljes hosszt és az üreg mélységét. A teljes FAI-jelentést elküldjük jóváhagyásra.

5. Tömeggyártás –Jóváhagyás után 200-400 darab/perc sebességgel üzemelünk. A kritikus méretek gyártás közbeni ellenőrzése 2000 darabonként történik.

6. Alvállalkozói bevonat vagy Passziváció (ha szükséges) –Acél alkatrészek esetén tételeket küldünk minősített bevonatoló partnereinknek. A rozsdamentes acélhoz passziválást kínálunk. A bevonat vastagságát XRF ellenőrzi.

7. Végső kimenő ellenőrzés –Optikai válogatógépeket használunk az alkatrészek 100%-os fejgeometriájának, hosszának és üregmélységének ellenőrzésére. Egy AQL mintát (II. szint, 1.0) veszünk a nyírási vizsgálathoz. Minden szállítmányt megfelelőségi tanúsítvány kísér.

Minőségbiztosítás és tanúsítványok

A mi termelésünkuniverzális fejű félcső szegecsektámogatja:

A tanúsítás hatálya

• ISO 9001:2015 Minőségirányítási rendszer
• RoHS (2011/65/EU) megfelelőség minden anyagra
• REACH SVHC nyilatkozat
• IATF 16949 Autóipari projektekhez elérhető

Minden szállítmány tartalmazza:

• Malomvizsgálati tanúsítvány (anyagkémia és keménység)
• Méretvizsgálati jegyzőkönyv (10 db tételenként)
• Plating vagy passziválási tanúsítvány (ha van)
• Aláírt megfelelőségi tanúsítvány

Átlátható politikák

• Minta szabályzat – 20 ingyenes darab bármilyen szabványos mérethez (a szállítási költséget az ügyfél fizeti)
• Minimális rendelési mennyiség – 2000 darab acél/sárgaréz esetében; 3000 a rozsdamentes
• Átfutási idő – 7-10 munkanap raktáron lévő méretek esetén; 15-20 nap egyedi méretek esetén
• Szerszámdíjak – Nincsenek szabványos átmérők és fejtípusok esetén
• Visszaküldési politika – A hibás alkatrészek költségmentes cseréje

Nuote Metalsnem számít fel díjat az újramintavételért, ha az első cikkek nem felelnek meg a rajzi tűréshatároknak.

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség az univerzális fejű félcső szegecs és a kerek fejű, félig cső alakú szegecs között? Mikor válasszam az univerzális fejet?

V: Az univerzális fej átmérője nagyobb (általában 2,0-2,2-szeres a szár átmérője), mint a kerek fejé (1,6-1,8-szoros). Alacsonyabb profilja is van (a fej magassága a fejátmérő körülbelül 30%-a, szemben a kerek fej 45%-ával). Ezáltal az univerzális fej jobban használható puha vagy vékony anyagokhoz, ahol az áthúzási ellenállás kritikus fontosságú, mégis kevésbé feltűnő megjelenést szeretne. Válassza az univerzális fejű félcső szegecseinket olyan alkalmazásokhoz, mint az autókárpit, a vászonponyvák, a kárpitozás és a műanyag szerelvények, ahol a kerek fej belemélyedhet, vagy túl feltűnőnek tűnhet.

2. kérdés: Használhatók univerzális fejű félcső szegecsek alátéttel, hogy tovább növeljék a kihúzási ellenállást nagyon puha anyagokban?

V: Abszolút. Rendkívül puha aljzatokhoz, például habszivacshoz, neoprénhez vagy vékony gumihoz javasoljuk, hogy helyezzen el egy lapos alátétet az összeszorított farok alá. A látható oldalon található széles univerzális fej a vakoldali alátéttel kombinálva olyan szendvicset hoz létre, amely még nagy dinamikus terhelés mellett is megakadályozza az áthúzást. A Nuote Metals megfelelő acél vagy sárgaréz alátéteket szállít szegecseinkkel előre csomagolva. Rendeléskor tüntesse fel „alátéttel”. Az 5 mm-nél vastagabb habokhoz egyedi hordóhosszakat is kínálunk a további rakatmagassághoz.

Q3: Milyen anyagokat és felületeket kínál ezekhez a szegecsekhez, és melyik a legjobb kültéri használatra?

V: Alacsony szén-dioxid-kibocsátású acélt kínálunk (horganyzott beltéri/enyhe kültéri használatra), 304-es rozsdamentes acélt (általános kültéri használatra) és 316-os rozsdamentes acélt (a legjobb tengeri/partmenti használatra). Dekoratív alkalmazásokhoz az antik vagy nikkel bevonatú sárgaréz jól működik, de kevésbé korrózióálló, mint a rozsdamentes. Esőnek és UV-sugárzásnak kitett kültéri bútorokhoz vagy ponyvákhoz a 304-es rozsdamentes univerzális fejű, passzivált felületű félcső szegecseket ajánljuk. Közvetlen sósvízi expozícióhoz (csónakfedelek, dokkoló hardverek) válassza a 316 rozsdamentes acélt. Sópermet vizsgálati adatokat kérésre biztosítunk.

Miért válasszon minket univerzális fejű félcső szegecsekhez

• Házon belüli hidegfejezés – teljes vezérlés a huzaltól a kész szegecsig
• Normál méretek 3 mm-től 8 mm-ig mindig raktáron
• Három anyagcsalád: acél, rozsdamentes (304/316), sárgaréz
• 100%-os optikai válogatás a fej geometriájához és az üregmélységhez
• Ingyenes mintaprogram – tesztbeállítás gyártás előtt
• Teljes nyomon követhetőség – MTC, CoC és plating jelentések minden megrendeléshez

ÉrintkezésNuote Metalsmég ma, hogy kérjen mintacsomagot vagy megfelelőségi csomagotuniverzális fejű félcső szegecsekprojekt.
