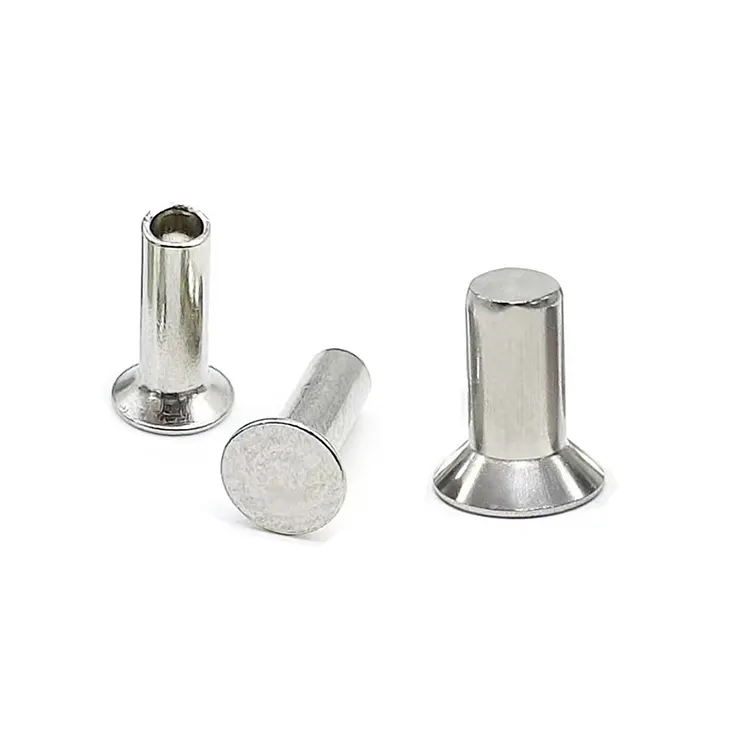

Süllyesztett fejű szegecsek

Süllyesztett fejű szegecsekaz egyetlen szegecsfej-stílus, amelyet úgy terveztek, hogy teljesen a felszín alatt üljön. Az előre fúrt süllyesztőhöz illeszkedő kúpos fejjel ezek a szegecsek nulla kiemelkedést biztosítanak – nincs beakadás, nincs karcolás, nem zavarják az illeszkedő részeket.

További lépést igényelnek a gyártási folyamatban – egy kúpos lyuk fúrását a beállítás előtt –, de ez a lépés megéri, ha a kötésnek teljesen síkban kell lennie. Repülőgép-panelek, elektronikus burkolatok, építészeti felületek és bárhol, ahol a sima felület kritikus fontosságú – ez az, ahol a süllyesztett szegecsek mennek.

Süllyesztett vs. Flat Head – Az öblítés és a befejezés közötti különbség

A két fejszög – 90° vs. 100°

Melyik szöget érdemes választani?

Válassza a 90°-otha szabványos süllyesztő biteket használ – ezek széles körben elérhetőek és kompatibilisek a legtöbb általános célú alkalmazással.

Válassza a 100°-otha az űrrepülési vagy védelmi előírásoknak megfelelően dolgozik, vagy ha meglévő szerszámai már be vannak állítva 100°-os süllyesztéshez. Nem javasoljuk a szögek keverését – egy 100°-os szegecs 90°-os süllyesztőben büszkén ül; egy 90°-os szegecs a 100°-os süllyesztőben túl mélyen ül.

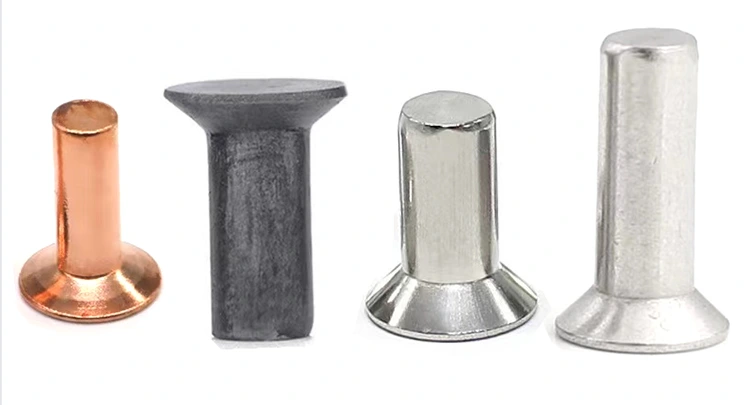

Amit készítünk – három minta, öt anyag

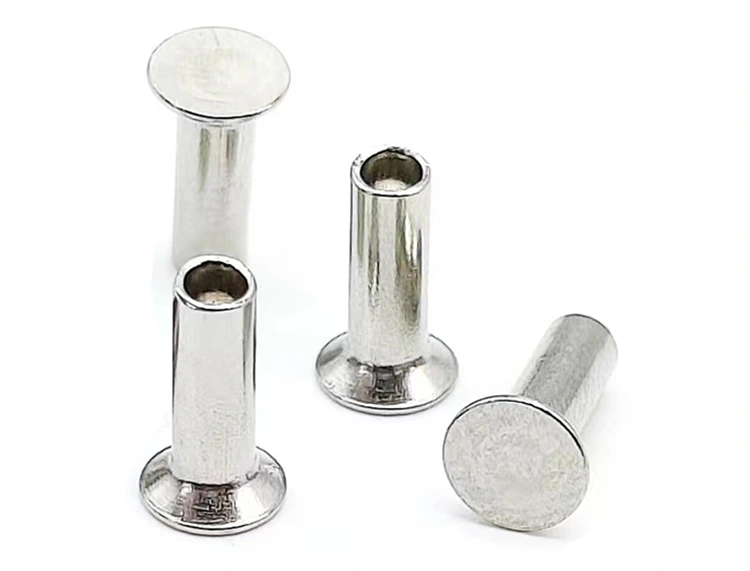

Teljes cső alakú elérhetősüllyesztett fejű szegecsek– az üreges kialakítás lehetővé teszi az alacsony erőkifejtést, miközben megőrzi az öblítést.

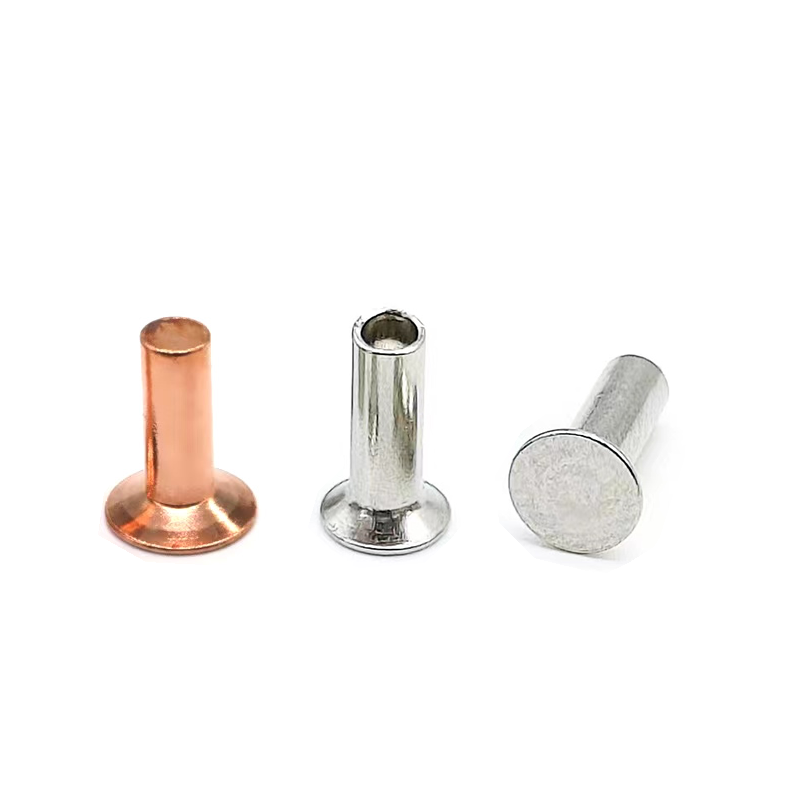

Rendelkezésre álló anyagok: alacsony szén-dioxid-kibocsátású acél, rozsdamentes acél (304/316), sárgaréz (C2680), réz (C11000), alumínium (5052/5056)

Kivitel: horganyzott, fekete oxid, passzivált, lakkozott, nikkelezett, antikolt, eloxált, sima – anyagtól függően.

Egy valós alkalmazás – Fából készült bútorok hardver rögzítése

A fából készült irodabútorok gyártója fém szerelőlapok rögzítésére volt szüksége az asztalok alsó részére. A tányérok akkor látszottak, amikor az íróasztalt összeszerelés közben megfordították. A korábbi kerek fejű szegecsek a csomagoláshoz kaparódtak, amikor az asztalokat egymásra rakták. A vásárlók karcos termékeket kaptak. A műhelyben a szegecsfejek szállítás közbeni védelmére habpárnázást is kellett helyezni.

A gyártó lapos fejű szegecseket vett figyelembe – alacsonyabb profilú, de még mindig a felület felett ült. Nulla kiemelkedést akartak. A megoldás kézenfekvő volt: süllyessze be a lyukakat és használjon süllyesztett fejű szegecseket.

A Nuote Metals horganyzott acél süllyesztett fejű félcső szegecseket szállított – 4,0 mm-es szár, 8,0 mm-es fejátmérő, 90°-os szög, 10,0 mm-es hordóhossz. A félcső alakú üreg alacsonyan tartotta a beállítási erőt, megakadályozva a fa sérülését. A 90°-os szög megfelelt a szabványos süllyesztőfejüknek. A fej egy szintben feküdt a fa felületével – nem volt kiálló fém, nincs karcolás, nem volt szükség habpárnára.

Az ügyfél 200 szegecset tesztelt 100 asztalon. 1000 összeszerelési-szétszerelési ciklus után nincs meglazulás, nincs felületi sérülés. Azóta a teljes termékcsaládjukat süllyesztett fejű szegecsekre alakították át, kiküszöbölve a csomagolási sérülésekkel kapcsolatos panaszokat.

Standard opciók – Egyedi az Ön specifikációi szerint

Süllyesztett fejű szegecsekpontosan az Ön igényei szerint készülnek. A fej szöge, átmérője és teljes hossza a süllyesztőszerszámhoz és az anyagköteghez igazodik.

Amire szükségünk van tőled:

• A szár átmérője 1,5-8,0 mm
• Fejszög – 90° vagy 100°
• Fejátmérő – a süllyesztőszerszámhoz igazítva
• Teljes hossz – vagy a teljes anyagköteg vastagsága
• Anyaga - acél, rozsdamentes, sárgaréz, réz vagy alumínium
• Kivitel – tömör, félcső vagy teljes cső
• Kivitel – horganyzott, passzivált, lakkozott, nikkelezett, eloxált stb.

Kritikus megjegyzés:A fejnek meg kell egyeznie a süllyesztő szerszámmal. Ha elküldi nekünk a süllyesztőfúró vagy egy elősüllyesztett furat mintáját, garantálni tudjuk, hogy a fej egy síkban ül.

Minta átfutási idő:5-10 nap normál fejszögeknél (90° vagy 100°). Részletes specifikációkért, egyedi követelményekért vagy projektje megvitatásához forduljon értékesítési csapatunkhoz – ők végigvezetik a folyamaton.

Miért nehezebb a kúpos fejet elkészíteni – és hogyan csináljuk helyesen?

A süllyesztett fej nem csak egy lapos fej, ferde éllel. A kúposnak meg kell egyeznie a süllyesztőszerszám szögével – 90° vagy 100° –, és a teljes felületen egy síkban kell lennie. Ha a szög 1°-kal kisebb, a szegecs vagy büszkén, vagy a felszín alatt ül.

Mitől különböznek a süllyesztett fejek:

Szög pontosság– A vágószerszámainkat pontos szögekre vágjuk. Optikai komparátor segítségével minden első cikk ellenőrzésekor megmérjük a fej szögét. Tolerance: ±1°.

Sima kúpos– A fejről a lábszárra való átmenetnek zökkenőmentesnek kell lennie. Bármilyen lépés vagy sorja a csomópontnál megakadályozza, hogy a fej teljesen beüljön. Ennek megakadályozására keményfém szerszámainkat polírozzuk.

Vastagság konzisztencia– A fejnek elég vastagnak kell lennie ahhoz, hogy terhelés alatt is megtartsa, de elég vékonynak ahhoz, hogy egy síkban üljön. A fej vastagságát ±0,10 mm pontossággal szabályozzuk.

Felületkezelés– A fej felületének simának kell lennie. Minden szerszámnyom vagy karc látható lesz az öblített felületű terméken.

Az eredmény:Süllyesztett fejek, amelyek vízszintesen ülnek, tisztának tűnnek és szorosan tartanak.

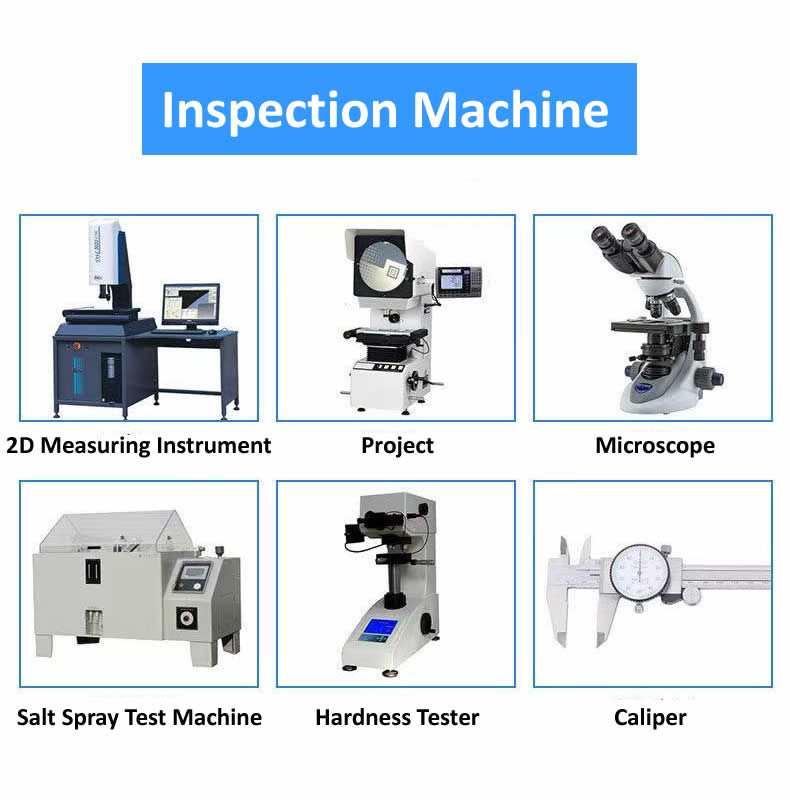

Minőségellenőrzés – A süllyesztett fejek extra ellenőrzése

A süllyesztett fejek szigorúbb ellenőrzést igényelnek, mint a többi fejtípus. A nem szögletes fej vagy az inkonzisztens süllyesztés olyan szegecset jelent, amely nem ül egy síkban – és amely meghiúsítja a süllyesztett választás célját.

A mi folyamatunk:

• Gyártás előtt – Ellenőrizzük a süllyesztő szerszámot vagy az elősüllyesztett furatmintát, hogy megbizonyosodjunk a fejszög egyezéséről.
• Első cikk – 10 szegecs optikai komparátoron mérve. A fej szöge és átmérője ellenőrizve.
• Folyamatban – 5 szegecs 500 darabonként. A fej szöge helyszíni ellenőrzés.
• Rögzítési teszt – 2000 darabonként, helyezze be az előre süllyesztett anyagba. A fej kipirultsága ujjpróbával és tapintómérővel igazolt.
• Végső válogatás – 100%-os optikai ellenőrzés. AQL kézi minta.

Amit valójában kapsz – Teljes feljegyzés arról, amit készítettünk

Nem csak szegecseket szállítunk. Feljegyzést küldünk arról, hogy pontosan mit gyártottak és hogyan ellenőrizték.

A csomag tartalma:

• Anyagtanúsítvány – A felhasznált tekercs kémiai összetétele és szakítószilárdsága
• Ellenőrző lap – 10 darab szegecs tényleges méretei a tételből – beleértve a fejszög ellenőrzését
• Süllyesztési egyezési jelentés – Annak megerősítése, hogy a fej szöge megegyezik a szerszámmal (ha adott mintát)
• Kidolgozási tanúsítvány – A bevonat vastagsága XRF-vel ellenőrzött (ha van)
• Megfelelőségi dokumentum – Minőségbiztosítási vezetőnk írta alá, kötegelt nyomon követhető

Miért számít ez:Ha valaha is meghibásodik a mező – vagy ha az ügyfél egyenetlen felületre panaszkodik –, akkor a nyilvántartások birtokában vissza lehet vezetni a pontos tételre és a pontos fejszög mérésére.

Tanúsítvánnyal rendelkezik:ISO 9001:2015, RoHS, REACH

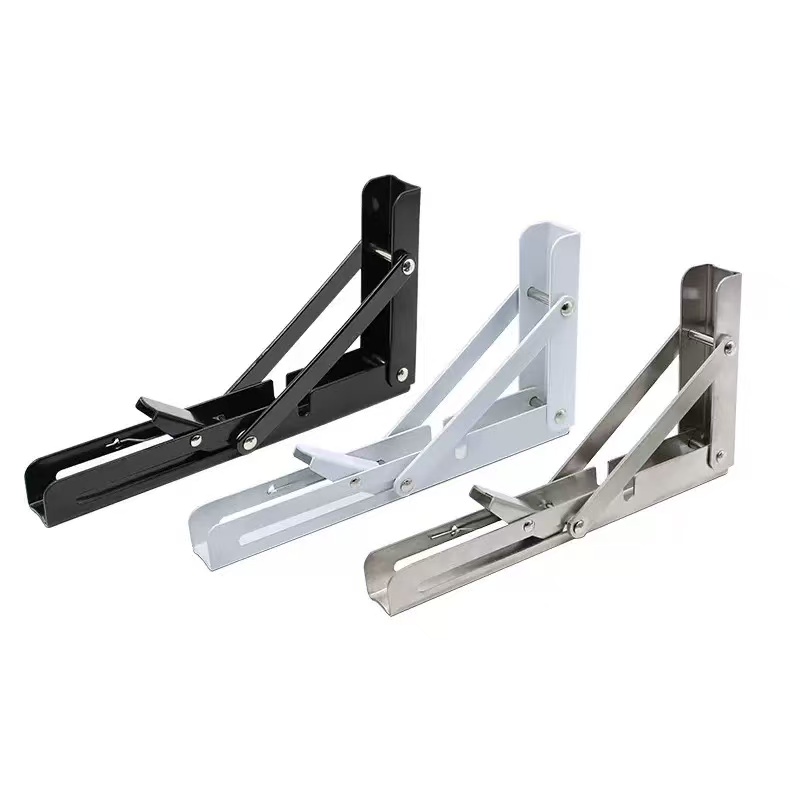

Ahol süllyesztett fejű szegecseket használnak

• Bútorok – Irodai íróasztalok, székek, szekrények – ahol a kitett hardver elfogadhatatlan
• Autóipar – Belső kárpitozás, karosszériaelemek, padlóelemek – ahol a felületeknek simának kell lenniük
• Repülés – Törzspanelek, belső kárpitozás, szárnyfelületek – ahol a légellenállás csökkentése számít
• Elektronika – házak, alváz, panelszerelvények – ahol az alkatrészeknek egy síkban kell illeszkedniük
• Építészeti vasalat – Ajtó vasalat, korlátok, dekoratív fémmegmunkálás
• Tengeri – Fedélzeti vasalat, belső felszerelések – ahol akadozási pontok nem megengedettek
• Ipari berendezések – Kezelőpanelek, gépvédők – ahol a biztonság és a megjelenés egyaránt számít

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mi a különbség a süllyesztett fejű szegecs és alapos fejű szegecs?

V: A süllyesztett fejnek kúpos alsó oldala van, amely illeszkedik az előre fúrt süllyesztőhöz, így a fej teljesen egy síkban ülhet az anyag felületével vagy az alatt. A lapos fejnek egyenes alja van, és büszkén ül a felületre (5 mm-es szár esetén 0,8–1,2 mm). A kompromisszum: a süllyesztett fejek további gyártási lépést igényelnek (a furat süllyesztése), de nulla kiemelkedést biztosítanak. Akkor válasszon süllyesztett, ha a hézagnak teljesen simanak kell lennie; akkor válasszon laposat, ha elegendő az alacsony profil, és el szeretné kerülni az extra megmunkálási lépést.

2. kérdés: 90°-os vagy 100°-os süllyesztett fejű szegecseket válasszak?

V: Válassza ki azt a szöget, amely megfelel a meglévő süllyesztőszerszámának. A 90° a szabvány a legtöbb általános célú alkalmazáshoz – bútorokhoz, elektronikai iparhoz, autóiparhoz és általános ipari munkákhoz. A 100° gyakori az űrhajózási és védelmi alkalmazásokban, ahol speciális specifikációk ezt megkövetelik. Ha nem biztos benne, a 90°-ot ajánljuk – ez kompatibilis a szabványos süllyesztő bitek túlnyomó többségével. Ha elküldi nekünk a süllyesztő szerszám mintáját, ellenőrizni tudjuk az egyezést.

3. kérdés: Hogyan válasszam ki a megfelelő teljes hosszt egy süllyesztett fejű szegecshez?

V: A teljes hossz tartalmazza a fejet. Egy tömör süllyesztett szegecs esetén a teljes hossz megegyezik a süllyesztés mélységével, az anyagköteg vastagságával és a kiálló szárral (1,2–1,5× szárátmérő). Félcső alakú süllyesztett szegecseknél a henger hosszának körülbelül 1,5–2,0 mm-rel hosszabbnak kell lennie, mint az anyagköteg vastagsága. A fej egy síkban ül, így az anyagköteg vastagsága plusz a rögzítési hossz határozza meg a teljes hosszt. Küldje el nekünk az anyagköteg vastagságát és a süllyesztő szerszám specifikációit – mi ajánljuk a pontos hosszt.

4. kérdés: Melyik kialakítást válasszam – tömör, félcső vagy teljes cső?

V: A legtöbb alkalmazáshoz a félcső az alapértelmezett választás – a szilárd szilárdság 80–90%-a a beállítási erő 25–30%-ánál. Válasszon szilárd terméket, ha maximális szilárdságra van szüksége a szerkezeti, teherhordó egységekhez. Válassza a teljes csövet, ha puha anyagokkal dolgozik, vagy minimális rögzítőerőre van szüksége. Mindhárom kivitel ugyanazzal a süllyesztett fejprofillal kapható.
