Kerek fejű szegecsek

Kerek fejű szegecsekazok a rögzítőelemek, amelyeket nem kell bemutatni. Évszázadok óta használják – hidakon, gépeken, bútorokon, csomagokon. A kerek fej általánosan elismert, mert működik: egyenletesen osztja el a terhelést, ellenáll az ütéseknek, nem akad el, és késznek tűnik. Mindegy, hogy acélra, rozsdamentes acélra, sárgarézre, rézre vagy alumíniumra van szüksége – és akár tömör, félcsöves vagy teljes cső alakúra van szüksége –, mindegyiket elkészítjük, mindig ugyanazzal a konzisztens kupolával.

Kerek fej vs. lapos fej – Egymás melletti összehasonlítás

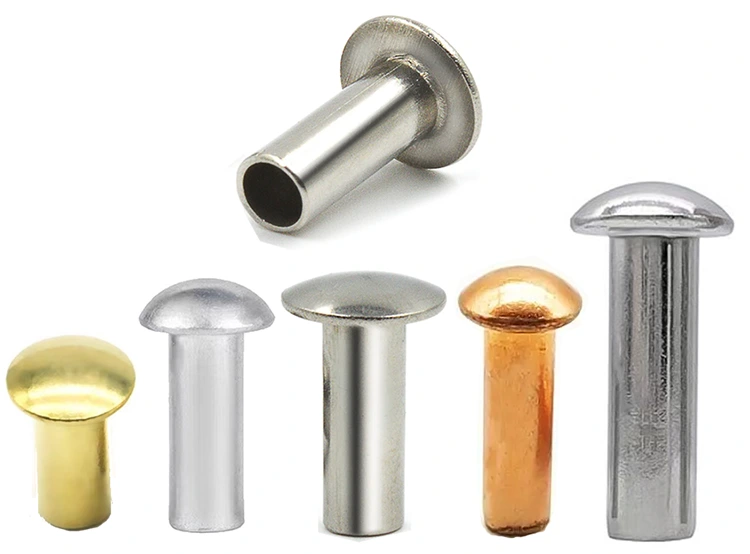

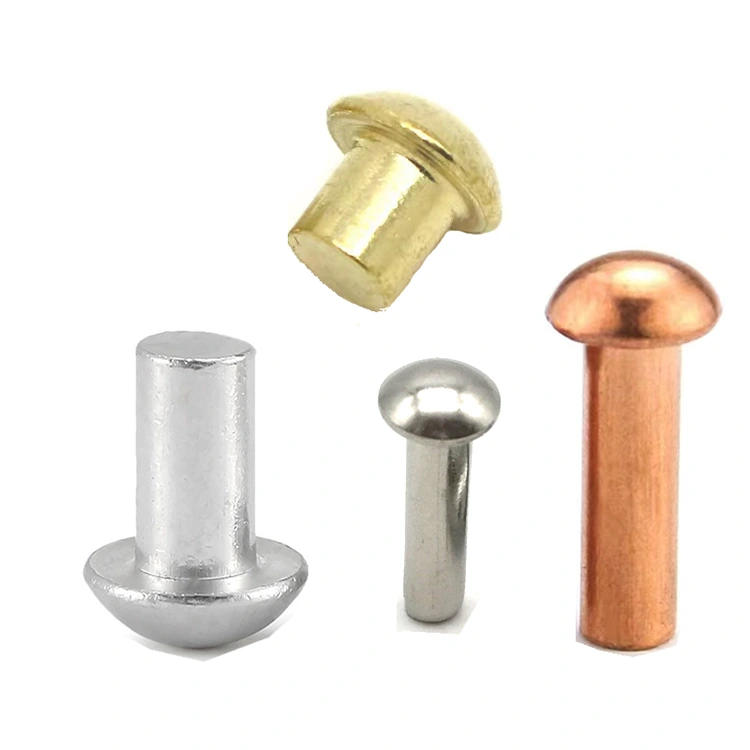

Amit készítünk – három minta, öt anyag

Elérhető anyagok:Alacsony széntartalmú acél, rozsdamentes acél (304/316), sárgaréz (C2680), réz (C11000), alumínium (5052/5056)

Befejezi: Horganyzott, fekete oxid, passzivált, lakkozott, nikkelezett, antikolt, eloxált, sima – anyagtól függően.

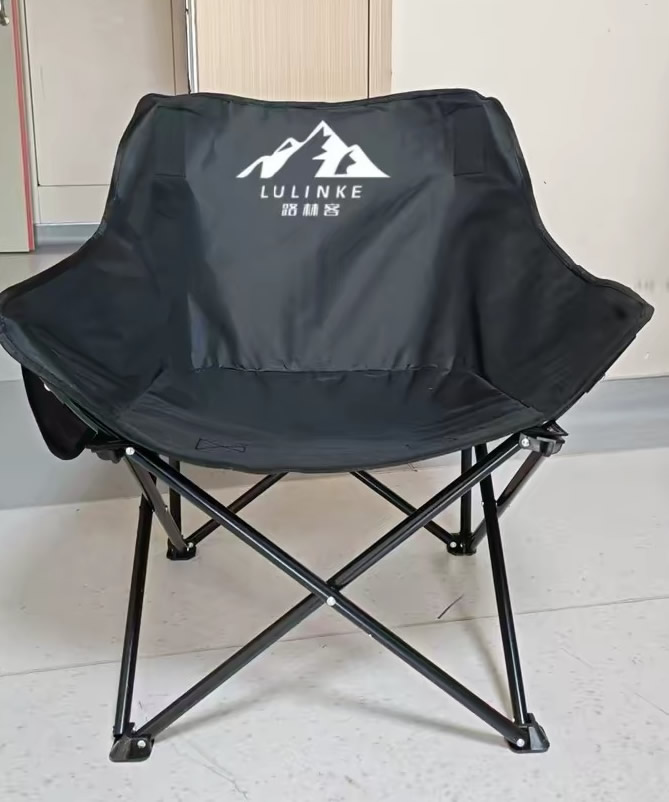

Valódi alkalmazás – Kültéri összecsukható székkeret

Egy kültéri összecsukható székek gyártója félcső alakú szegecseket használt az ollós csuklópántok kötéseihez. Két szezonnyi szabadtéri expozíció után a szegecsek lazulni kezdtek – az üreges falak nem tudták fenntartani a szorítóerőt a hőmérséklet-változások miatti folyamatos tágulás és összehúzódás hatására. A vevőnek olyan rögzítőelemre volt szüksége, amely tartósan tart, és megőrzi a készterméken látható tiszta, egységes megjelenést.

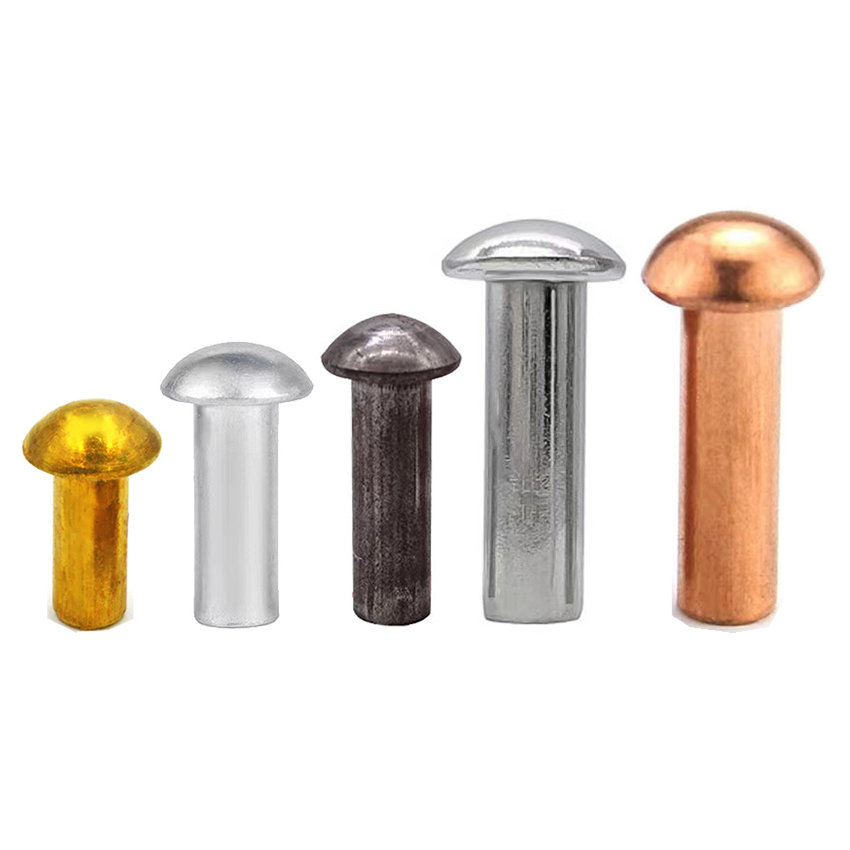

A Nuote Metals 304 rozsdamentes acél kerek fejű tömör szegecset szállított – 5,0 mm-es szár, 9,0 mm-es kerek fej, 16,0 mm-es teljes hossz, passzivált felület. A szilárd felépítés állandó szorítóerőt biztosított, amely idővel nem lazult meg. A 304 rozsdamentes korrózióállóságot biztosított esővel és nedvességgel szemben. A kerek fej azt a klasszikus, konzisztens megjelenést kölcsönözte, amelyet a vásárló a prémium kültéri bútorcsaládhoz kívánt.

Az ügyfél 500 széken tesztelte a szegecseket. Két év kültéri expozíció és folyamatos használat után nulla lazulás, nulla rozsda. Ma már évente 300 000 darabos tételben rendelnek kerek fejű szegecseket.

Standard opciók – méretek, anyagok, felületek

A szár átmérői:1,5-8,0 mm

Anyagok: Acél, rozsdamentes acél (304/316), sárgaréz, réz, alumínium

Tervezés: Tömör, félcső vagy teljes cső

Befejezés: Anyagfüggő (cink, passzivált, lakkozott, nikkel, eloxált stb.)

Hosszokat: Egyedi az anyaghalmaz vastagságához

Tűrések: Szár ±0,05mm, fej ±0,15mm, hossz ±0,15mm. Egyedi méretek állnak rendelkezésre. A szabványos méreteknél nincs szerszámdíj.

Miért maradt fenn a kerek fej évszázadok óta – és hogyan javítjuk?

A kerek fej nem tervezési baleset. Több mint egy évszázada használják, mert egyszerre három problémát old meg: egyenletesen osztja el a terhelést, deformáció nélkül ellenáll az ütéseknek, és extra utómunkálatok nélkül késznek tűnik.

A helyes megoldás három dolog ellenőrzését jelenti:

A kupola forma– Túl lapos, és rosszul néz ki. Túl magas, és mindent megfog. A fejlécek egy meghatározott koronasugárra vannak vágva, amely megfelel a klasszikus kerek fejprofilnak. Minden szegecsnek ugyanaz a sugara.

A koncentrikusság– A fejnek a szár közepén kell lennie. Ha 0,10 mm-nél nagyobb mértékben van kitéve, a szegecs ferdén néz ki, és előfordulhat, hogy nem illeszkedik megfelelően a furatba. Ezt minden tételnél ellenőrizzük.

A felület –Nincs szerszámnyom, nincs karcolás, nincs szerszám áthelyezés. Keményfém szerszámaink tükörfényesre vannak polírozva. A matricán lévő jel azt jelenti, hogy minden szegecsen található. Ezt nem hagyjuk.

Az eredmény:kerek fejek, amelyek az első darabtól a milliomodikig egyformák. Ugyanaz a kupola. Ugyanolyan magasságú. Ugyanaz a befejezés.

Minőségellenőrzés – mit ellenőrizünk, miért számít

A mi folyamatunk:bejövő vezetékek ellenőrzése → első cikkvizsgálat (10 darab, minden méret ellenőrizve) → folyamat közbeni ellenőrzések (500 darabonként 5 db) → beállítási teszt (2000 darabonként) → 100%-os optikai válogatás → AQL kézi minta.

Amit valójában kapsz – Teljes feljegyzés arról, amit készítettünk

Nem csak szegecseket szállítunk. Feljegyzést küldünk arról, hogy pontosan mit gyártottak és hogyan ellenőrizték.

A csomag tartalma:

Anyagbizonyítvány– Megmutatja a tételhez használt tekercs kémiai összetételét és szakítószilárdságát

Ellenőrző lap– A tételből 10 szegecs tényleges méretei (nem csak a "tűréshatáron belül" – a tényleges számok)

Befejező bizonyítvány– A bevonat vastagsága XRF-vel ellenőrizve (ha van)

Megfelelőségi dokumentum– Minőségbiztosítási vezetőnk aláírta, visszavezethető kötegszámmal

Miért számít ez:Ha valaha is fellép egy mező meghibásodása, akkor rendelkeznie kell a rekordokkal, amelyekkel visszavezetheti azt a pontos anyagtekercsig. A másolatokat öt évig őrizzük meg.

Tanúsítvánnyal rendelkezik:ISO 9001:2015, RoHS, REACH

Ahol kerek fejű szegecseket használnak

• Bútorok – Kültéri székek, összecsukható asztalok, zsanérszerelvények, vázcsatlakozások
• Autóipar – Belső kárpitok, üléselemek, panelek
• Ipari berendezések – Gépvédők, vezérlőpanelek, szerkezeti illesztések
• Hardver – Zsanérok, konzolok, fogantyúk, építészeti hardverek
• Csomagok – Fogantyútartozékok, saroktartók, zsanércsapok
• Tengeri – fedélzeti hardver, vászontartozékok, hajó szerelvények
• Repülés – Belső panelek, üléselemek, kárpitok

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mikor válasszak kerek fejű szegecset lapos fej vagy rácsos fej helyett?

V: Válassza a kerek fejet, ha maximális fejerősséget, klasszikus látható megjelenést szeretne, és a csuklónak nincsenek hézagkorlátai. A kerek fejek magasabbak (2,5–3,5 mm 5 mm-es szár esetén) és kiemelkedőbbek, mint a lapos fejek – de emellett a legjobb ütésállóságot is nyújtják. Ha az összeállítás csúszó alkatrészekkel vagy szűk hézagokkal rendelkezik, válasszon lapos fejet. Ha puha anyagokhoz extra széles csapágyra van szüksége, válassza a rácsos fejet. Az általános célú szerelvényeknél, ahol a megjelenés és a szilárdság egyaránt számít, a kerek fej a szabvány.

2. kérdés: Melyik kialakítást válasszam – tömör, félcsöves vagy teljes cső alakú?

V: A legtöbb alkalmazáshoz a félcső az alapértelmezett választás – a szilárd szilárdság 80–90%-a a beállítási erő 25–30%-ánál. Válasszon tömöret, ha maximális szilárdságra van szüksége a szerkezeti, teherhordó egységekhez (mint például a fenti kültéri székház). Válassza a teljes csövet, ha puha anyagokkal dolgozik, vagy minimális rögzítőerőre van szüksége. Mindhárom kivitel ugyanazzal a kerek fejprofillal kapható.

Q3: Milyen anyagok állnak rendelkezésre kerek fejű szegecsekhez?

V: Öt anyagcsaládban gyártunk kerek fejű szegecseket:

• Alacsony széntartalmú acél – A legerősebb, legköltséghatékonyabb, horganyzott vagy nikkelezett
• Rozsdamentes acél (304/316) – Állandó korrózióállóság, alapkivitelben passzivált
• Sárgaréz (C2680) – Vezetőképesség, nem mágneses, dekoratív
• Réz (C11000) – A legmagasabb elektromos/hővezető képesség
• Alumínium (5052/5056) – A legkönnyebb, nem mágneses

Mind az öt anyagot közös szárátmérővel raktározzuk. Ha a listán nem szereplő anyagra van szüksége, megbeszélhetjük a lehetőségeket.
