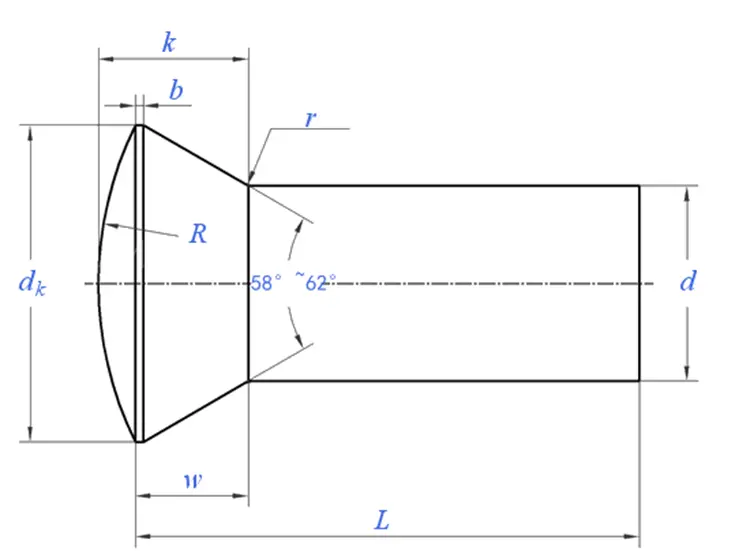

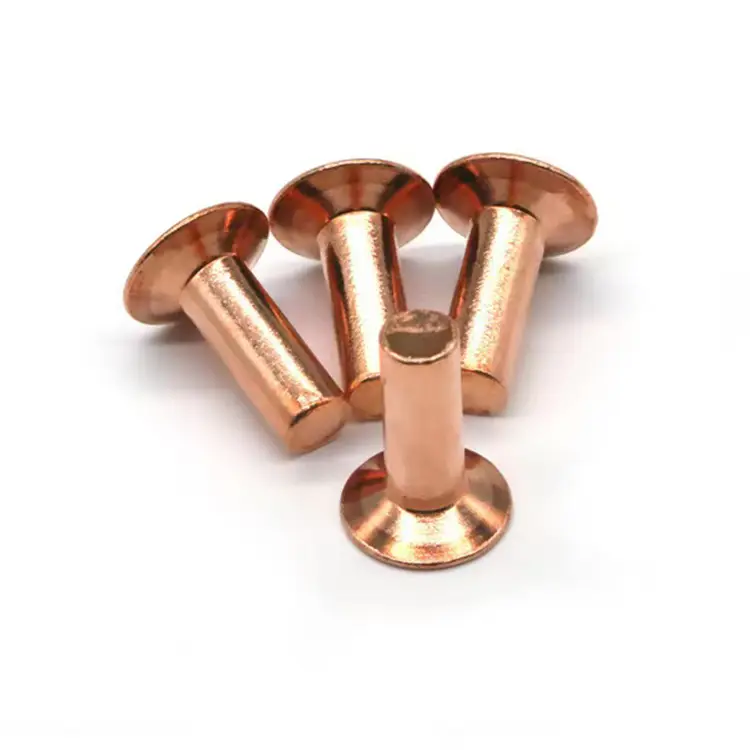

Süllyesztett fejű tömör szegecsek

Ha nulla kiemelkedésre van szükség – illeszkedő alkatrészek, letisztult kialakítás vagy aerodinamika –, a süllyesztett fejű tömör szegecsek jelentik a megoldást. A kúpos fej a felülettel egy síkban ül. A kompromisszum: elő kell fúrnia egy süllyesztőt. De ha öblítésre van szükség, megéri a plusz lépést.

Süllyesztett vs. lapos fej – A különbség

90° vs. 100° – Melyik szög?

Illessze a süllyesztő szerszámot – a 100°-os szegecs a 90°-os süllyesztőben büszkén ül; a 90°-os szegecs a 100°-os süllyesztőben túl mélyen ül.

Egy valódi alkalmazás – elektronikus ház

A vezérlőpanel gyártójának süllyesztett rögzítőelemekre volt szüksége a házak egymásra helyezéséhez. A kerek fejű szegecsek kaparták az illeszkedő felületeket. 304 rozsdamentes süllyesztett fejű tömör szegecset szállítottunk – 4,0 mm-es szár, 8,0 mm-es fej, 90°-os szög, 12,0 mm hosszúság. A fejek vízben ültek. Nincs több kaparás. Nincs több hézag.

Amire szükségünk van Öntől – és amit kínálunk

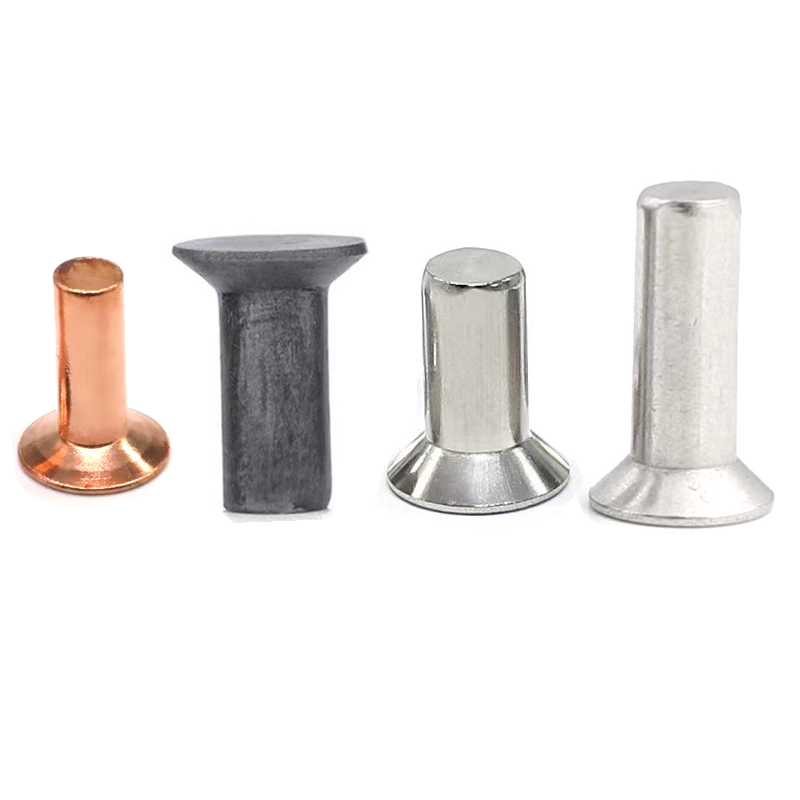

Öt anyagból gyártunk süllyesztett fejű tömör szegecseket:

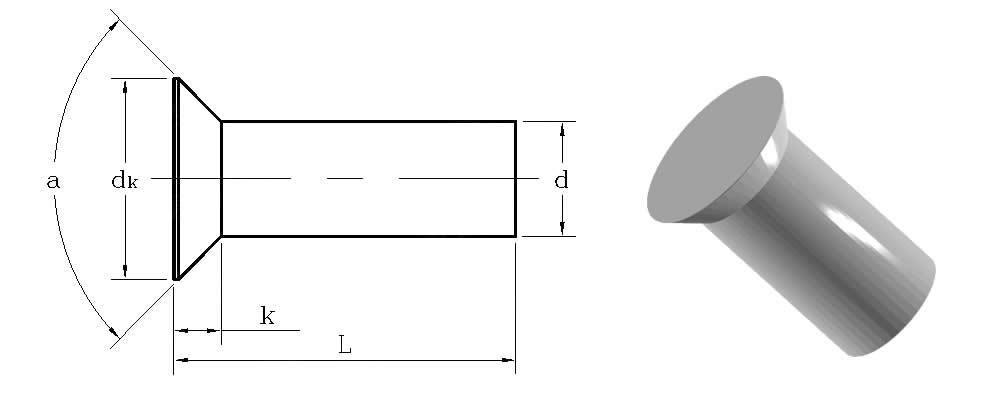

Amit nyújtasz:a szár átmérője (1,5–8,0 mm), a fejszög (90° vagy 100°), az anyag, a felület és az anyagköteg vastagsága. Kiszámoljuk a teljes hosszt. Nem kell találgatnod.

Minta átfutási idő:szabvány 5-10 nap; egyedi szerszámok: 15-20 nap.

Hogyan alakítjuk ki a süllyesztett fejet – és ellenőrizze

A fej szögének pontosan meg kell egyeznie a süllyesztő szerszámmal – 1°-os eltérés és a fej büszkén vagy túl mélyen ül.

A mi folyamatunk:

Die design– A szög be van vágva a vágószerszámba. Mindegyik szerszámot a pontos szögben csiszoljuk.

Az első cikk ellenőrzése– Minden első cikket optikai komparátoron ellenőriznek. Fejszög megerősítve.

Tesztbeállítás az anyagon– A mintaszegecseket a tényleges anyagba helyezzük, és egy 0,05 mm-es hézagmérővel ellenőrizzük az illeszkedést.

Gyártási ellenőrzések– 2000 darabonként ugyanaz a teszt.

Amit ellenőrizünk:

Ügyfelek megbíznak a különböző iparágakban

Két kérdés, amire gyakran válaszolunk

K: "90° vagy 100° – melyiket válasszam?"

V: Válassza ki azt a szöget, amely megfelel a meglévő süllyesztőszerszámának. A 90° alapfelszereltség a legtöbb általános célú alkalmazáshoz – bútorok, elektronika, autóipar. A 100° általános az űrhajózásban és a védelemben. Ha nem biztos benne, a 90° kompatibilis a szabványos süllyesztő bitek túlnyomó többségével. Küldje el nekünk a süllyesztő szerszám mintáját – a gyártás előtt ellenőrizni tudjuk az egyezést.

K: "A süllyesztett fejű tömör szegecsek gyengítik az anyagot?"

V: A megfelelően kialakított süllyesztett kötés nem gyengíti az anyagot. Vékony anyagokhoz (1,5 mm alatti) javasoljuk a sekélyebb süllyesztést vagy lapos fejű szegecsekre váltást, hogy elkerüljük a túlzott anyageltávolítást. A fenti elektronikus ház esetében az 1,8 mm-es panelvastagság elegendő volt.
