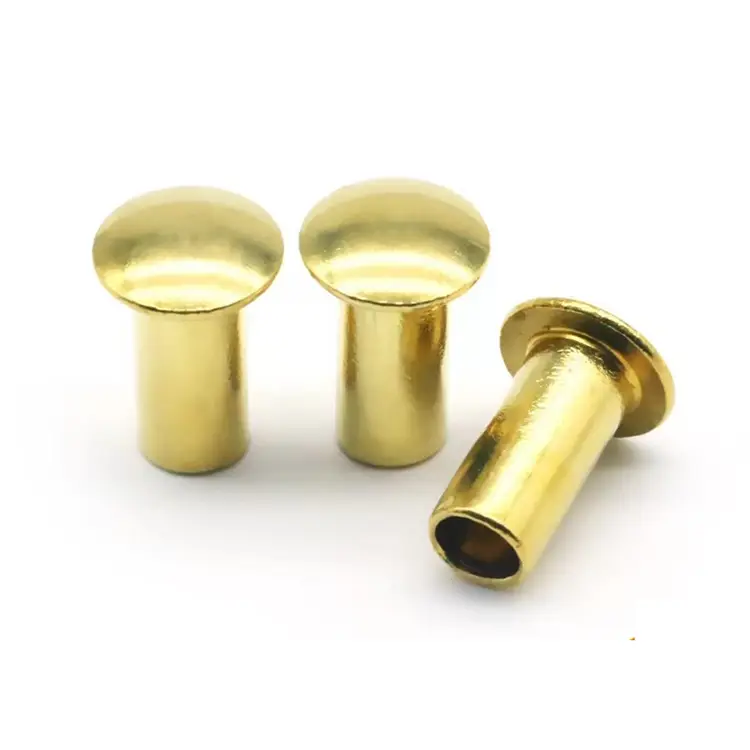

Gombafejű félcsöves szegecs

Amikor a szegecsfej puha anyagokkal – bőrrel, szövettel, gumival, műanyaggal vagy akár bőrrel – érintkezik, az éles szél elfogadhatatlan. A gombafejű félcső szegecs ezt egy széles, alacsony kupolával és egy nagyvonalúan sugárzott éllel oldja meg, amely nem vág, nem szakad vagy koptat. A félig üreges üreg 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest, így kíméletes mind az anyaghoz, mind a gyártósorhoz.

Mushroom Head vs. Other Heads – Ahol a Gentle Edge nyer

A gombafej szélesebb és alacsonyabb, mint egy kerek fej, széle pedig nagyvonalúan sugárzott – nincs éles átmenet a fejről az anyagra. Ez a legbiztonságosabb választás puha anyagokhoz.

Válassz gombafejet, ha:A szegecs puha anyagokkal érintkezik. A szegecs a bőr vagy a ruházat közelében lesz. Széles csapágyfelületre van szüksége sima éllel. Azt akarja, hogy a fej finomnak, de késznek tűnjön.

Félcsöves vs. szilárd – ahol az üreg nyer

A félcsöves kialakítás sekély üreggel rendelkezik a faroknál (a hordó hosszának 45–55%-a). A beszerelés során ennek az üreges résznek csak a vékony fala gördül kifelé, hogy kialakítsa a rögzítést – ehhez a tömör szegecs erejének mindössze 25-30%-ára van szükség.

Egy valós alkalmazás – ipari berendezések háza

Az ipari elektromos házak gyártója kerek fejű szegecsekkel rögzítette a rögzítőkereteket a műanyag házakhoz. Idővel a kerek fej keskeny felfekvési felülete feszültségrepedéseket okozott a ház anyagában. A megrendelő lapos fejű szegecsekkel próbálkozott – a terheléseloszlás jobb volt, de az éles szél a kötés során elrontotta a felületet.

Horganyzott acél gombafejű félcső szegecseket szállítottunk – 4,0 mm-es szár, 9,5 mm-es fejátmérő, 8,0 mm-es hordóhossz. A széles gombafej egyenletesen osztotta el a szorítóerőt a műanyag házon. A sima, sugárzott él megszüntette a felületi jelölést. Az alacsony profil tisztán feküdt a házon anélkül, hogy terjedelmesnek tűnt volna. Az ügyfél 500 szegecset tesztelt 200 burkolaton keresztül. 10 000 vibrációs ciklus után nincs feszültségrepedés, nincs felületi sérülés. Mostantól évente 150 000 darabos tételben rendelik meg gombafejes szegecseinket.

Anyagok és felületek – amit kínálunk

A Nuote Metals gombafejű félcső szegecseket gyárt több anyagcsaládban:

Szabványos felületek:Horganyzott, nikkelezett, passzivált, lakkozott, antikolt, sima.

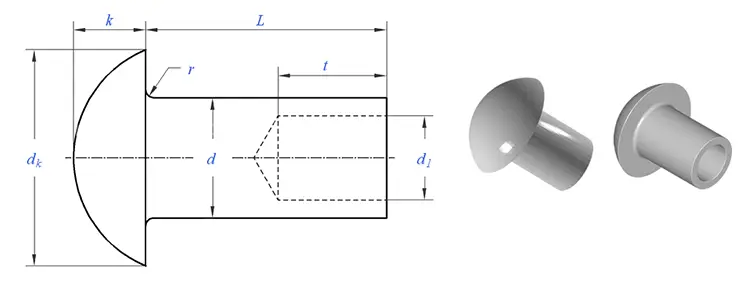

A gombafej különbsége – Miért számít a peremsugár?

A gombafej könnyen felismerhető – széles, alacsony és sima. De ez az egyszerű forma precíz szerszámot igényel. Az élsugár a legfontosabb méret – ez az, ami megakadályozza, hogy a szegecs puha anyagokba vágjon. A sugarat bedaráljuk a fejlécbe, és minden első cikknél ellenőrizzük. Az alsó oldalnak síknak kell lennie, hogy a terhelés egyenletesen oszlik el. Ezt minden tételnél ellenőrizzük.

Gyártási folyamat – Nézze meg, hogyan készítünk szegecseket

Hidegfejezési eljárásunk a huzalt kész gombafejű félcsöves szegecsekké alakítja folyamatos sorrendben.

Anyag előkészítés:A hitelesített huzal pontos szárátmérőjére (±0,02 mm) van húzva. A spektrométer az anyag minőségét ellenőrzi. A nem megfelelő anyagot a gyártás megkezdése előtt elutasítják.

Hideg irány:A huzal egy többállomásos hideg gyűjtőbe kerül. Egyetlen sorrendben a nyersdarabot négyzet alakúra alakítják, a fejet nagy élsugárral alakítják ki, és a félüreges üreget 45-55%-os mélységben extrudálják. A polírozott keményfém matricák megakadályozzák a felületi nyomokat.

Vágás és kidobás:A vakut eltávolítják, és a mikrosorja megszűnik.

Bevonat vagy bevonat:Előírás szerint alkalmazva – cink, nikkel, passziválás, lakk vagy antik bevonat.

Végső ellenőrzés:A 100%-os optikai válogatás ellenőrzi a fej átmérőjét, a fej magasságát, az él sugarát, a szár átmérőjét, a hordó hosszát és az üreg mélységét. Az AQL minta manuálisan ellenőrizve.

Minta átfutási idő:standard 5-7 nap; egyedi szerszámok: 15-20 nap.

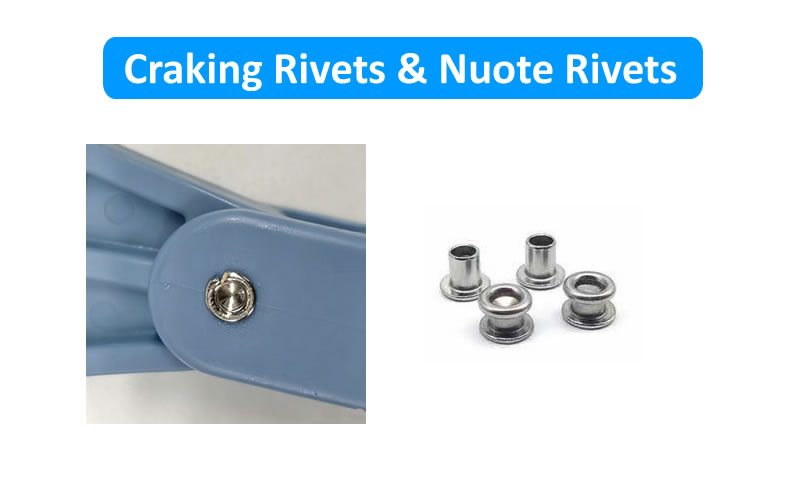

Good Rivet vs. Bad Rivet – Mit kell keresni?

Nem minden gombafejű félcső szegecs egyforma. Íme, mi különbözteti meg a minőségi szegecseket a gyenge szegecsektől:

A rossz szegecs első pillantásra elfogadhatónak tűnhet, de az éles széle károsítja a puha anyagokat, az egyenetlen fej nem fog megfelelően ülni, és az inkonzisztens üreg gyenge bepattanásokat vagy repedezett szegecseket eredményez a kötés során. A különbség megmutatkozik a gyártósoron – és a terepen.

Ügyfeleink véleménye – Valódi visszajelzés

Hagyjuk, hogy ügyfeleink beszéljenek helyettünk. A fenti képek valódi visszajelzéseket mutatnak be azoktól a gyártóktól, akik a mi gombafejű félcsőszegecseinket használták gyártósoraikban – az ipari berendezések gyártóitól az autóipari beszállítókon át a nehézgépgyártókig.

Ugyanezen okból jönnek vissza hozzánk:

• Sima él– A nagy sugár megakadályozza a vágást és a szakadást
• Gyengéd beállítás– A félig üreges kialakítás megakadályozza az anyagi károkat
• Állandó minőség– Minden tétel megfelel a méret- és teljesítménykövetelményeinek
• Megbízható szállítás– A minták kiszállítása 5-7 napon belül, a gyártás ütemezett

Három kérdés, amire gyakran válaszolunk

K: Kaphatok mintákat a gyártási mennyiség megrendelése előtt?

V: Igen – minden termékünkhöz mintát kínálunk. A szabványos meglévő specifikációkhoz a mintákat ingyenesen biztosítjuk – Ön csak a szállítási költséget fizeti. Egyedi méretek vagy egyedi szerszámok esetén a minták elérhetősége és az átfutási idő az egyedi követelményektől függ. Kérjük, forduljon értékesítési csapatunkhoz rajzával vagy specifikációjával, és tanácsot adnak a mintaköltségről és a szállítási határidőről.

K: "Mi a különbség a gombafej és a rácsos fej között – mindkettő szélesnek tűnik?"

V: A különbség az élprofilban van. A gombafejnek nagy, nagy sugarú a széle – sima, lekerekített, nincs éles átmenet. A rácsos fejnek élesebb éle van – kisebb sugarú, határozottabb. A gombafejet kifejezetten olyan alkalmazásokhoz tervezték, ahol a szegecs puha anyagokkal, például bőrrel, szövettel vagy műanyaggal érintkezik. A rácsos fejet úgy tervezték, hogy maximális csapágyfelületet biztosítson olyan alkalmazásokban, mint a túlméretezett furatok vagy kemény műanyagok. Ha végighúzza az ujját a szélén, a gombafej sima és kész lesz; a rácsos fej határozottabb lesz.

K: "Mekkora a maximális élsugár, amit egy gombafejű félcső szegecsen elérhet?"

V: A maximális élsugár a fej átmérőjétől és a szár méretétől függ. Egy tipikus 4 mm-es, 9,5 mm-es gombafejjel rendelkező szár esetében 0,8–1,2 mm-es sugarat érhetünk el – ez elég sima ahhoz, hogy megakadályozza a vágást vagy a kopást a legtöbb puha anyagon. A nagyobb sugarat igénylő egyedi alkalmazásoknál módosíthatjuk a fejléc geometriáját. A korlátozó tényező a fej átmérője – a sugár nem haladhatja meg a fej magasságát anélkül, hogy veszélyeztetné a kupola alakját. Küldje el nekünk anyagtípusát és alkalmazási adatait – mi javasoljuk az Ön igényeinek megfelelő optimális sugarat.
