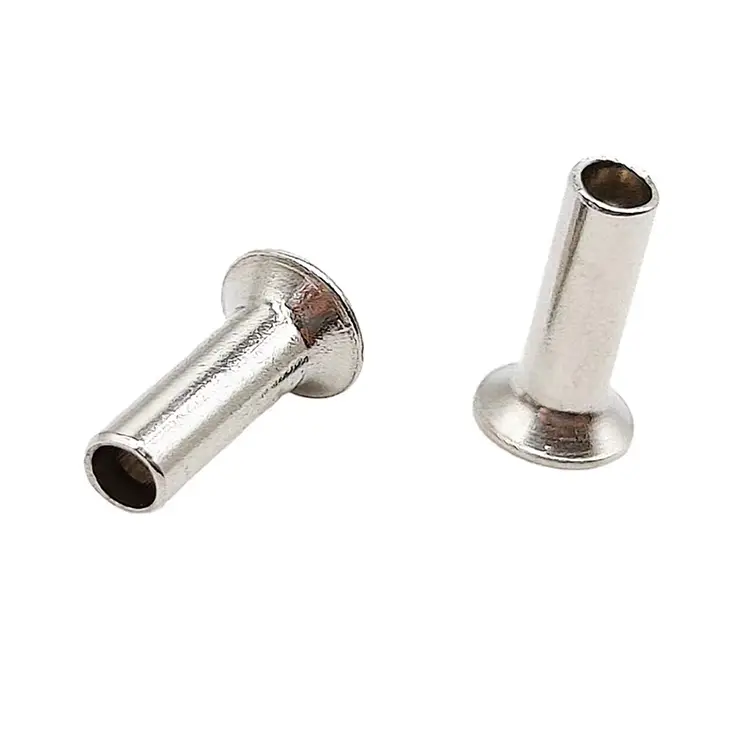

Süllyesztett fejű félcső szegecsek

Amikor a szegecsfej nem tud kinyúlni a felület fölé, asüllyesztett fejű félcső szegecsaz a válasz. A kúpos fej az anyag felületével egy síkban vagy az alatt helyezkedik el, sima, megszakítás nélküli felületet hozva létre. A félig üreges üreg pedig 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest.

Ha szerelvényének csúszófelülete, illeszkedő alkatrésze van, vagy egyszerűen csak tiszta esztétikát igényel – és a gyártást gyorsan kell tartania – akkor ez az Ön által megadott rögzítőelem.

Az öblítés és a befejezés közötti különbség – süllyesztett vs. lapos fej

A süllyesztett fej további lépést igényel – a beállítás előtt kúpos lyukat kell fúrni. De ha nulla kiemelkedésre van szükség, ez a lépés megéri. Repülőgép-panelek, elektronikus burkolatok, építészeti felületek és bárhol, ahol a sima felület kritikus fontosságú – ez az, ahol a süllyesztett szegecsek mennek.

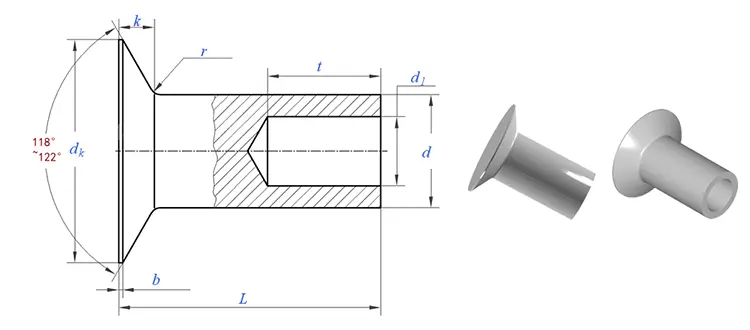

A két fejszög – 90° vs. 120°

Illessze a süllyesztő szerszámot– egy 120°-os szegecs 90°-os süllyesztőben büszkén ül; a 90°-os szegecs a 120°-os süllyesztőben túl mélyen ül. Nem javasoljuk a keverési szögeket.

Félcsöves vs. szilárd – ahol az üreg nyer

A félcsöves kialakítás sekély üreggel rendelkezik a faroknál (a hordó hosszának 45–55%-a). A beszerelés során ennek az üreges résznek csak a vékony fala gördül kifelé, hogy kialakítsa a rögzítést. Ez alapvetően különbözik a tömör szegecstől, ahol a teljes szárnak deformálódnia kell.

Legjobb nagy térfogatú, vékony anyagokhoz, sík felületekhez Szerkezeti, maximális szilárdságú

Egy valódi alkalmazás – autóipari belső kárpitelem

Egy autóipari belső kárpitozási paneleket gyártó cégnek, aki szövettel bevont paneleket kellett az ajtókeretekhez rögzíteni. A panelek láthatóak voltak az utasok számára – minden kiálló rögzítőelem elfogadhatatlan. Szilárd süllyesztett szegecsek biztosították a sík felületet, de nagy rögzítőerőt igényeltek, amely megrepedt a vékony panel anyagán.

Horganyzott acél süllyesztett fejű félcső szegecseket szállítottunk – 4,0 mm-es szár, 8,0 mm-es fejátmérő, 90°-os szög, 8,0 mm-es hordóhossz. A félig üreges üreg 3,5 tonnáról 1,0 tonnára csökkentette a beállítási erőt – így megszűnt a repedés a panel anyagában. A 90°-ban süllyesztett fej a felülettel egy síkban feküdt, így illeszkedett a belső kárpit letisztult megjelenéséhez. A horganyzás korrózióvédelmet nyújtott a hosszú távú tartósság érdekében.

Az ügyfél 1000 szegecset tesztelt 500 ajtólapon. 100 000 rezgési ciklus után nulla lazulás, nulla repedés. Mostantól évente 250 000 darabos tételben rendelik süllyesztett fejű szegecseinket.

Anyagok és felületek – amit kínálunk

A Nuote Metals süllyesztett fejű félcső szegecseket gyárt több anyagcsaládban:

Szabványos felületek:Horganyzott, nikkelezett, passzivált, lakkozott, antikolt, sima.

Elérhető szabványok és méretek

Számos nemzetközi szabvány szerint gyártjuk őket:

Amire szükségünk van tőled:

• A szár átmérője– 1,5-8,0 mm (egyedi 10 mm-ig elérhető)
• Fejszög– 90° (standard) vagy 120° (GB/T 874-enként)
• hordó hossza -anyaghalmaz vastagságából számolunk
• A fej átmérője -illeszkedik a süllyesztő szerszámához
• Anyag– acél, rozsdamentes, sárgaréz, réz vagy alumínium
• Befejezés– cink, passzivált, nikkel, lakkozott, antik, stb.

Félcső alakú szegecsek hosszszabálya:Hordó hossza = anyaghalmaz vastagsága + 1,5–2,0 mm.

A nyersanyagtól a kész szegecsig – hogyan készítjük őket

A süllyesztett fejű félcsöves szegecseket hidegfejezéssel gyártják. A kúpos fej precíziós köszörülést igényel a pontos fejszög eléréséhez.

1. Anyagbeszerzés – Minősített huzal jóváhagyott malomból. Minden tekercs malomvizsgálati tanúsítvánnyal és hőszámmal rendelkezik.

2. Bejövő anyag ellenőrzése – Átmérő (±0,02 mm), keménység és anyagösszetétel ellenőrizve. A spektrométer megerősíti a fokozatot. A nem megfelelő anyagot a rendszer elutasítja.

3. Szerszámbeállítás – A keményfém fejlécek ellenőrzése és beállítása a süllyesztett fejprofilhoz és a félcső alakú üreghez. A vágási szög az Ön specifikációjának megfelelő (90° vagy 120°).

4. Első cikkvizsgálat – 10 szegecs optikai komparátoron mérve. Fejszög, fejátmérő, fejmagasság, szárátmérő, hordóhossz és üregmélység ellenőrizve. Fejszög tűrés: ±1°.

5. Tömeggyártás – gyártás közbeni ellenőrzések: 5 szegecs 500 darabonként. Bármilyen sodródás megállítja a prést.

6. Folyamat közbeni ellenőrzés – 2000 darabonként állítson be 3 szegecset a mintaanyagba előfúrt süllyesztéssel. A rögzítés és az öblítés ellenőrzése megtörtént.

7. Bevonat vagy bevonat – Előírás szerint alkalmazva.

8. Végső kimenő ellenőrzés – 100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve. Kiállított méretjelentés, anyagtanúsítvány és megfelelőségi tanúsítvány.

Tanúsítványaink – a minőség igazolása

Minden tételre vonatkozóan teljes nyomon követhetőséget és minőségi dokumentációt vezetünk:

• ISO 9001:2015 – Tanúsított minőségirányítási rendszer
• RoHS-megfelelőség – SGS harmadik fél által végzett tesztelés igazolta
• REACH-megfelelés – Aktuális SVHC-nyilatkozat
• SGS vizsgálati jelentések – Kérésre elérhetők bizonyos tételekhez

Anyagtanúsítványok – Az eredeti tekercsig visszavezethető malomvizsgálati tanúsítványok

Ügyfeleink véleménye – Valódi visszajelzés

Hagyjuk, hogy ügyfeleink beszéljenek helyettünk. A fenti képek valós visszajelzéseket mutatnak be olyan gyártóktól, akik a gyártósoraikban használták süllyesztett fejű félcső szegecseinket – az autóbelső beszállítóitól kezdve az elektronikai gyártókon át a repülőgép-alkatrészek gyártóiig.

Ugyanezen okból jönnek vissza hozzánk:

• Nulla kiemelkedés– A süllyesztett fejek vízszintesen ülnek, nincs akadozás, nincs interferencia
• Alacsony erőbeállítás– A félig üreges kialakítás megakadályozza az anyagi károkat
• Állandó minőség -Minden tétel megfelel a méret- és teljesítménykövetelményeinek
• Megbízható szállítás– A minták kiszállítása 5-7 napon belül, a gyártás ütemezett

Három kérdés, amire gyakran válaszolunk

K: Kaphatok mintákat a gyártási mennyiség megrendelése előtt?

V: Igen – minden termékünkhöz mintát kínálunk. A szabványos meglévő specifikációkhoz a mintákat ingyenesen biztosítjuk – Ön csak a szállítási költséget fizeti. Egyedi méretek vagy egyedi szerszámok esetén a minták elérhetősége és az átfutási idő az egyedi követelményektől függ. Kérjük, forduljon értékesítési csapatunkhoz rajzával vagy specifikációjával, és tanácsot adnak a mintaköltségről és a szállítási határidőről.

K: "90°-os vagy 120°-os süllyesztett fejű félcső szegecseket válasszak?"

V: Válassza ki azt a szöget, amely megfelel a meglévő süllyesztőszerszámának. A 90° a szabvány a legtöbb általános célú alkalmazáshoz – bútorokhoz, elektronikai iparhoz, autóiparhoz és általános ipari munkákhoz. A 120° per GB/T 874 speciális alkalmazásokhoz használatos, ahol sekélyebb süllyesztésre van szükség, gyakran vastagabb anyagoknál vagy nagy teherbírású szerelvényeknél. Ha nem biztos benne, a 90° kompatibilis a szabványos süllyesztő bitek túlnyomó többségével. Ha elküldi nekünk a süllyesztő szerszám mintáját, a gyártás előtt ellenőrizni tudjuk az egyezést.

K: "Hogyan válasszam ki a megfelelő hengerhosszt egy süllyesztett fejű félcső szegecshez?"

V: Válasszon olyan hordóhosszt, amely körülbelül 1,5–2,0 mm-rel hosszabb, mint a teljes anyagköteg vastagsága. Például, ha két 2 mm-es lapot (összesen 4 mm-es) összeilleszt, válasszon 5,5–6,0 mm-es hordóhosszt. Ez az extra hosszúság elegendő anyagot biztosít ahhoz, hogy az üreges rész kifelé gördüljön, és biztonságos rögzítést hozzon létre anélkül, hogy a fenékre süllyedne. Ha a hordó túl rövid, gyenge lesz a rögzítés. Túl hosszú, és a hordó összegyűrhet. A fej egy síkban ül, így a süllyesztési mélység beleszámít az anyaghalmaz mérésébe. Küldje el nekünk az anyaghalmaz vastagságát, és mi ajánljuk a pontos hosszt.
