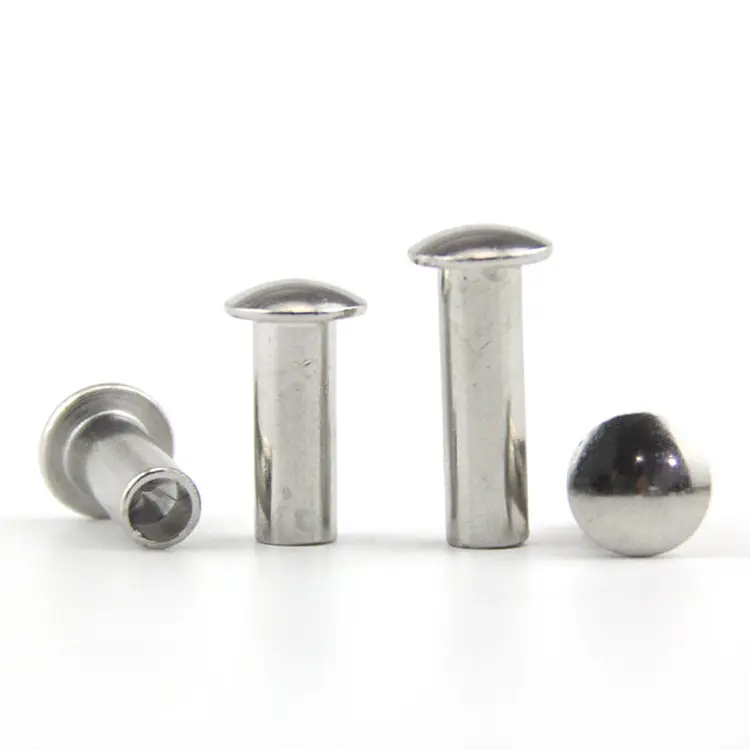

Rácsos fejű félcső szegecsek

Amikor puha anyagokat – műanyagot, bőrt, vékony fémlemezt vagy kompozitokat – rögzít, a szokásos kerek fejű szegecs gyakran meghibásodik. A keskeny csapágyfelület az erőt koncentrálja, és idővel a fej áthúzódik. Arácsos fejű félcső szegecsezt egy extra széles, alacsony profilú kupolával oldja meg, amely sokkal nagyobb területen osztja el a szorítóerőt.

A félig üreges üreg a tömör szegecsekhez képest akár 70%-kal csökkenti a beállítási erőt. A szegecs tartóereje a nehéz préselés vagy a törékeny anyagok repedésének veszélye nélkül érhető el.

Rácsos fej és más fejek – Miért számít az extra szélesség?

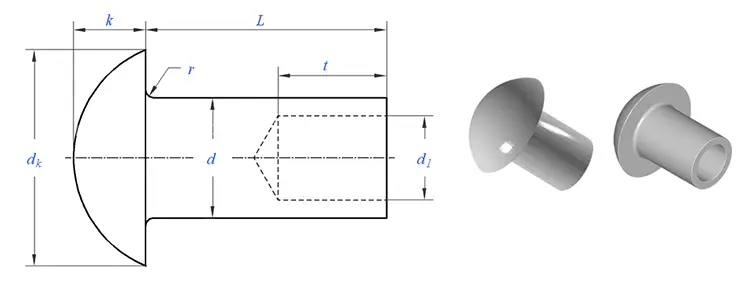

A rácsos fej a legszélesebb szabványos fejtípus. Átmérője a szár átmérőjének 2,2-2,8-szorosa. Hasonlítsa össze más gyakori fejekkel:

A széles, alacsony kupola azt jelenti, hogy a szegecs beépített alátétként működik. Elosztja a terhelést, megakadályozza az áthúzást, és kellően síkban ül, hogy elkerülje a beakadást.

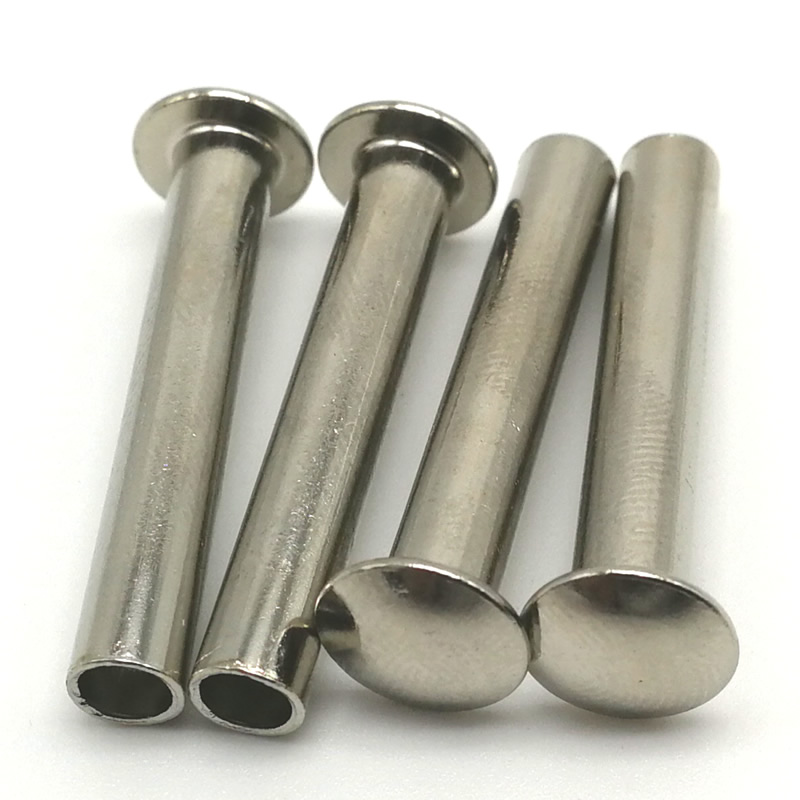

Félcsöves rácsos fej vs. tömör rácsos fej – a félig üreges előny

Mindkét fejtípus azonos széles profillal rendelkezik. A különbség a szárban van.

A félcső alakú kialakítás csak a faroknál duzzad, így ideális forgáspontokhoz és szerelvényekhez, ahol a környező anyag nem sérülhet meg. A legtöbb bútor-, elektronikai- és készülékalkalmazáshoz a félcsöves változat több mint elegendő erőt biztosít, miközben megőrzi a termelés hatékonyságát.

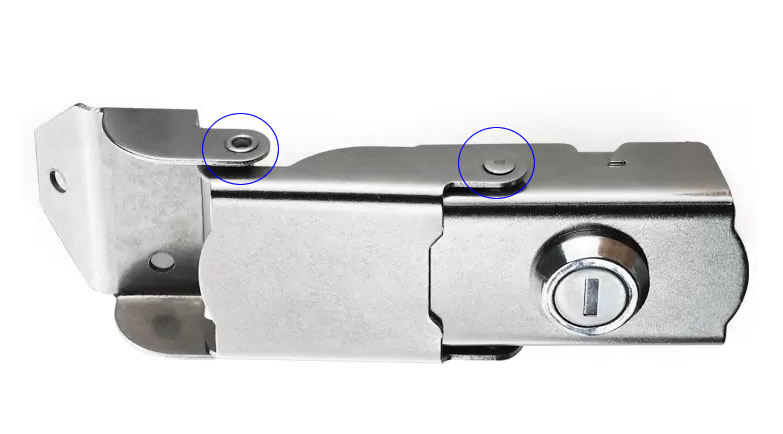

Egy valós alkalmazás – Rozsdamentes acél zárszerkezet

Egy ipari lakatgyártónak olyan szegecsre volt szüksége, amely rögzíti a belső zárólemezt anélkül, hogy megrepedne a cink-öntvény test. Az eredeti kerek fejű szegecs ismételt reteszelőerő hatására áthúzódott.

A Nuote Metals 304 rozsdamentes rácsos fejű félcső szegecseket szállított – 4 mm-es szár, 6 mm-es hordóhossz. Az extra széles, 9 mm-es fej áthidalt egy nagy hézaglyukat, és megakadályozta az áthúzást 300 N ismétlődő reteszelőerő alatt. 50 000 ciklusteszt után egyik sem lazult meg. Az ügyfél a rácsos fej kialakítását jóváírta a másodlagos alátét kiiktatásáért.

Anyagok és felületek – amit kínálunk

A nyersanyagtól a kész szegecsig – hogyan készítjük őket

A rácsos fejű félcső szegecsek gyártása hidegfejezéssel történik. A széles rácsos fej többlépcsős alakítást igényel, hogy egyenletes fémáramlást biztosítson, gyűrődés nélkül.

1. Anyagbeszerzés– Minősített huzal engedélyezett malomból. Minden tekercs malomvizsgálati tanúsítvánnyal és hőszámmal rendelkezik.

2. Beérkező anyagok ellenőrzése– Átmérő, keménység és anyagösszetétel igazolt. A spektrométer megerősíti a fokozatot. A nem megfelelő anyagot a rendszer elutasítja.

3. Szerszám beállítása– A keményfém fejlécek a rácsos fejprofilhoz és a félcső alakú üreghez ellenőrizve és beállítva.

4. Első cikkvizsgálat– 10 szegecs optikai komparátoron mérve. A fej átmérője, a fej magassága, a szár átmérője, a hordó hossza és az üreg mélysége ellenőrizve.

5. Tömeggyártás– Folyamat közbeni ellenőrzések: 5 szegecs 500 darabonként. Bármilyen sodródás megállítja a prést.

6. Folyamatban lévő ellenőrzés– 2000 darabonként 3 szegecs mintaanyagba rögzítve. A rögzítés szimmetria és feszessége szempontjából megvizsgálva.

7. Bevonat vagy bevonat– Előírás szerint alkalmazva.

8. Végső kimenő ellenőrzés– 100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve. Kiállított méretjelentés, anyagtanúsítvány és megfelelőségi tanúsítvány.

Tanúsítványaink – a minőség igazolása

A Nuote Metals teljes nyomon követhetőséget és minőségi dokumentációt tart fenn a rácsos fejű félcső szegecsek minden tételéhez:

• ISO 9001:2015 – Tanúsított minőségirányítási rendszer
• RoHS-megfelelőség – SGS harmadik fél által végzett tesztelés igazolta
• REACH-megfelelés – Aktuális SVHC-nyilatkozat
• SGS vizsgálati jelentések – Kérésre elérhetők bizonyos tételekhez
• Anyagtanúsítványok – Az eredeti tekercsig visszavezethető malomvizsgálati tanúsítványok

Minden tanúsítvány és vizsgálati jelentés letölthető vagy kérésre letölthető. Hiszünk a teljes átláthatóságban – amit állítunk, azt be is tudjuk bizonyítani.

Együttműködés az ügyfelekkel világszerte

Rácsos fejű félcső szegecseket szállítunk Észak-Amerika, Európa és Ázsia gyártóinak. Ügyfeleink építenek:

• Zárszerkezetek és vasalat – Lakatok, reteszek, zsanérok
• Kerítések és kültéri szerkezetek – Alumínium kerítések, kerti panelek
• Elektronikai házak – Vékony fém és műanyag házak
• Autóipari belső terek – Díszlapok, puha szerelvények
• Csomagok és táskák – Fogantyútartozékok, sarokkonzolok
• Készülékek – Panelszerelvények, csuklópontok

Kis összeszerelő műhelyekkel és nagy OEM-ekkel egyaránt együttműködünk – a gyors prototípuskészítéstől a nagy volumenű gyártásig.

Három kérdés, amire gyakran válaszolunk

K: Kaphatok mintákat a gyártási mennyiség megrendelése előtt?

V: Igen – minden termékünkhöz mintát kínálunk. A szabványos meglévő specifikációkhoz a mintákat ingyenesen biztosítjuk – Ön csak a szállítási költséget fizeti. Egyedi méretek vagy egyedi szerszámok esetén a minták elérhetősége és az átfutási idő az egyedi követelményektől függ. Kérjük, forduljon értékesítési csapatunkhoz rajzával vagy specifikációjával, és tanácsot adnak a mintaköltségről és a szállítási határidőről.

K: "Milyen anyagok állnak rendelkezésre a rácsos fejű félcső szegecsekhez?"

V: Négy anyagcsaládot kínálunk: alacsony szén-dioxid-kibocsátású acélt (horganyzott, költséghatékony nagy mennyiségben), rozsdamentes acélt (304/316) (tartós korrózióálló kültéri és tengeri használatra), alumíniumot (könnyű, nem mágneses, ideális kerítéshez és elektronikához) és sárgaréz (C2680), kemény, vezetőképes (dekoratív, nem mágneses). Mind a négy azonos széles rácsos fejprofillal kapható.

K: "Hogyan akadályozhatom meg, hogy a rácsos fejű félcső szegecsek áthúzzák a puha anyagokat?"

V: A rácsos fejet kifejezetten az áthúzás megakadályozására tervezték. Széles csapágyfelülete (2,2-2,8× szárátmérő) nagyobb területen osztja el a szorítóerőt, mint bármely más szabványos fejtípus. A legjobb eredmény elérése érdekében ügyeljen arra, hogy a fej átmérője illeszkedjen az anyagvastagsághoz – az alkalmazás alapján tudjuk ajánlani az optimális méretet. A fenti lakat esettanulmányban a rácsos fej kiküszöbölte az áthúzást ott, ahol a kerek fejek meghibásodtak.
