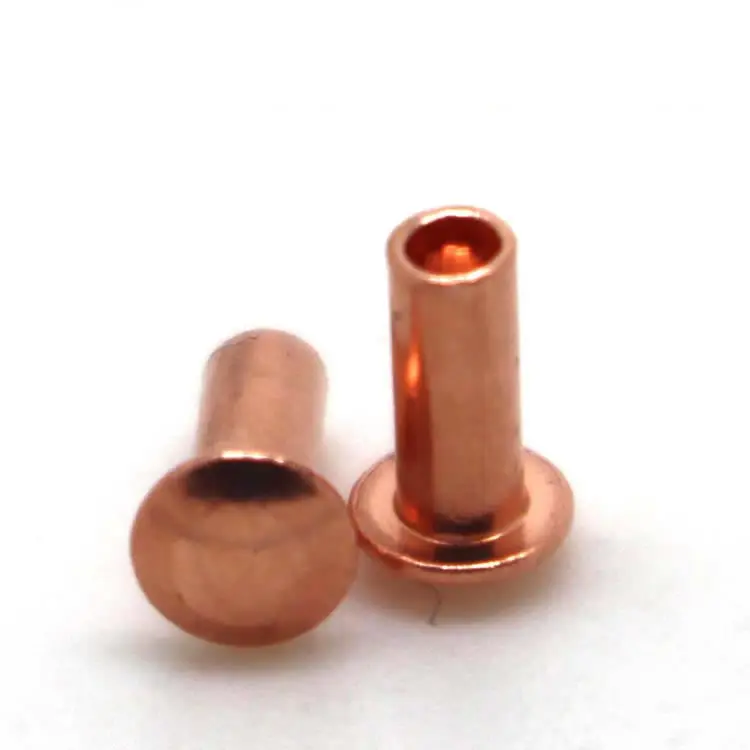

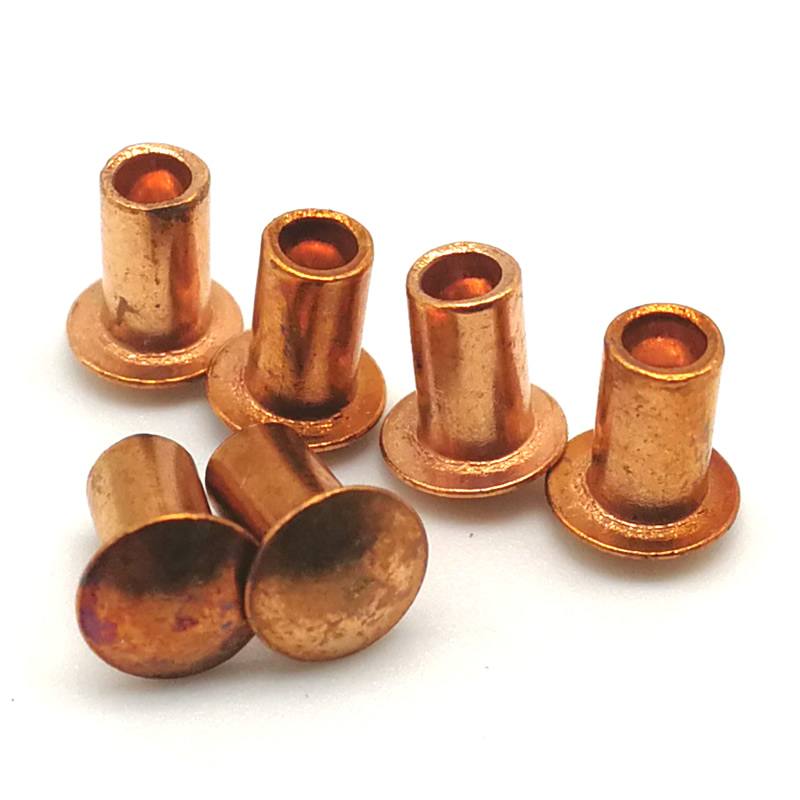

Réz félcsöves szegecsek

A legtöbb szegecs erőssége miatt van kiválasztva. A rézszegecseket a tevékenységükhöz választják – áramot szállítanak, hőt mozgatnak, ellenállnak a baktériumoknak, és túlélik a szabadban rozsdásodás nélkül. A félcsöves kialakítás további előnyt jelent: 70%-kal alacsonyabb rögzítőerő, mint a tömör szegecseknél, így ideálisak nagy mennyiségű gyártáshoz, ahol vezetőképességre van szükség, de a beépítési sebességet nem lehet feláldozni.

Három szám, amely meghatározza a réz félcsöves szegecseket

100% IACS vezetőképesség– A réz jobban vezeti az áramot, mint bármely más szokásos rögzítőfém. A sárgaréz ~28%, az alumínium ~61%, az acél <10%.

70%-kal kisebb beállítási erő– A félig üreges üreg 4 tonnáról 1,2 tonnára csökkenti a beépítési erőt (5 mm-es szegecs esetén). Gyorsabb ciklusok, könnyebb prések, kisebb anyagfeszültség.

401 W/m·K hővezető képesség– A réz elvezeti a hőt az illesztésektől, így ideális hűtőbordákhoz, elektronikához és forró berendezésekhez.

Mikor válasszunk réz félcsöves szegecseket?

Egy valós alkalmazás – szoláris inverter földelő egység

Egy napelemes berendezés gyártójának megbízható, vezetőképes rögzítőelemre volt szüksége az invertereken belüli csatlakozások földeléséhez. A korábbi tömör rézszegecsek kiváló vezetőképességet biztosítottak, de lelassították a szerelősort – a nagy beállítási erő gondos présbeállítást igényelt. Az ügyfél ugyanazt a vezetőképességet kívánta gyorsabb telepítés mellett.

C11000 réz félcső szegecseket szállítottunk – 4,0 mm-es szár, 7,0 mm-es kerek fej, 10,0 mm-es hordóhossz, sima kivitel. A félcsöves kialakítás 3,5 tonnáról 1,0 tonnára csökkentette a beállítási erőt – 71%-kal. A vezetőképesség 100% IACS maradt. Az ügyfél 1000 szegecset tesztelt. 5000 termikus ciklus után a nulla ellenállás növekszik. Jelenleg 150 000 darabot rendelnek évente.

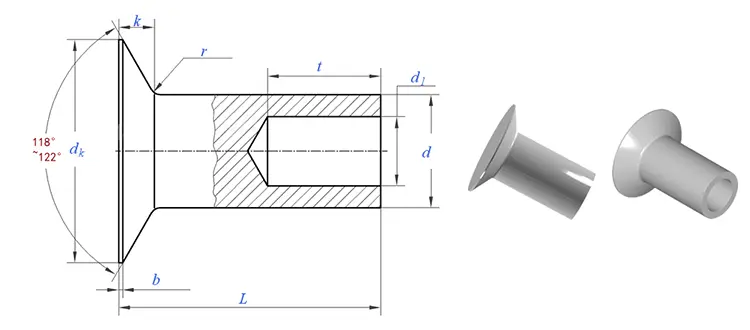

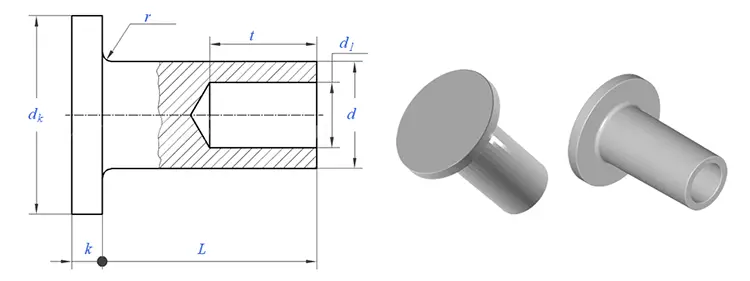

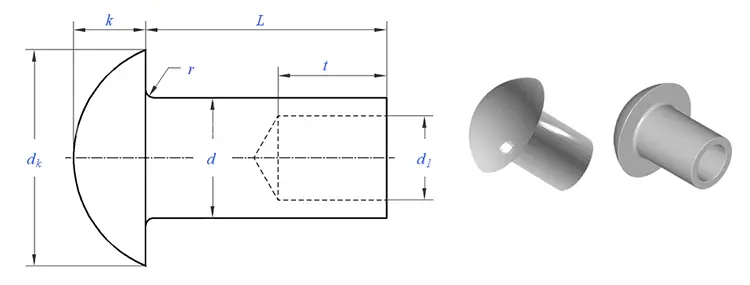

Fejstílus opciók – melyik illik az Ön összeállításához

Hogyan határozzuk meg – mire van szükségünk Öntől

Amit nyújtasz:

A szár átmérője– 1,5-8,0 mm

Hordó hossza– anyaghalmaz vastagságából számolunk

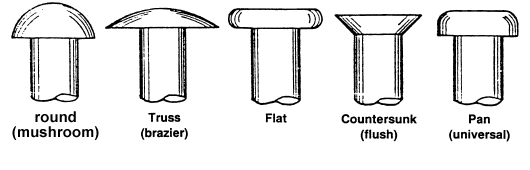

Fej stílus -kerek, lapos, ovális, süllyesztett, rácsos vagy gombás

Befejezés– sima, hajlított (fényes), antikolt vagy lakkozott

Félcső alakú szegecsek hosszszabálya:Hordó hossza = anyaghalmaz vastagsága + 1,5–2,0 mm.

Minta átfutási idő:szabvány 5-10 nap; egyedi szerszámok: 15-20 nap.

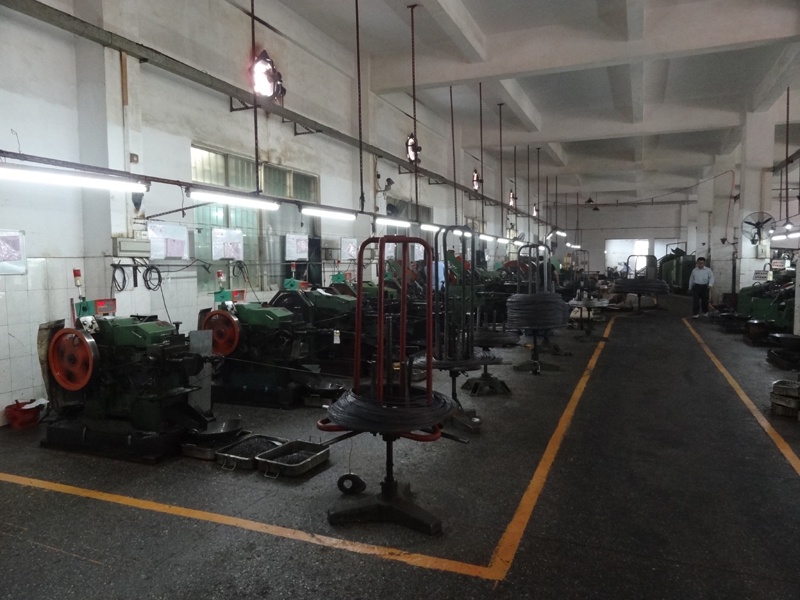

Gyártási folyamatunk – a nyersanyagtól a kész szegecsig

1. Nyersanyag beszerzés– Minősített rézhuzal (C11000) jóváhagyott malomoktól. Minden tekercshez tartozik egy malomvizsgálati tanúsítvány.

2. Beérkező anyagok ellenőrzése– Átmérő, keménység és réztartalom (≥99,9%) ellenőrizve. A specifikáción kívüli tekercsek elutasításra kerülnek.

3. Szerszám előkészítés– A keményfém fejlécek átvizsgálva és beállítva a félcső alakú üreghez.

4. Első cikkvizsgálat– 10 szegecs optikai komparátoron mérve. Fejátmérő, hordóhossz, üregmélység igazolva.

5. Tömeggyártás– Folyamat közbeni ellenőrzések: 5 szegecs 500 darabonként. Bármilyen sodródás megállítja a prést.

6. Folyamat közbeni ellenőrzés –2000 darabonként 3 szegecs mintaanyagba rögzítve. A rögzítés szimmetria és feszessége szempontjából megvizsgálva.

7. Végső kimenő ellenőrzés– 100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve. Kiállított méretjelentés, anyagtanúsítvány és megfelelőségi tanúsítvány.

Gyorsreferencia – Méretek és tűrések

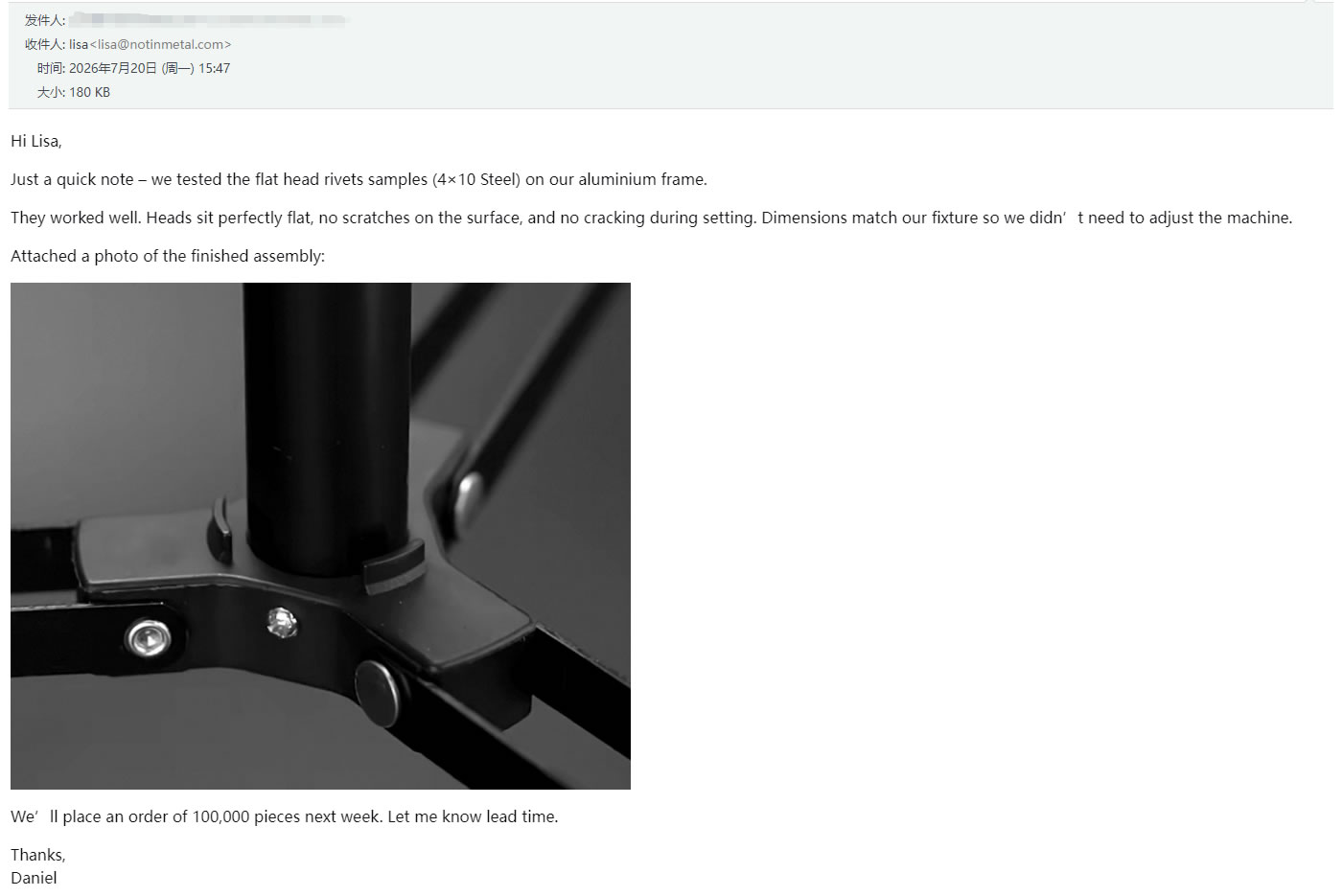

Ügyfeleink véleménye – Valódi visszajelzés

Három kérdés, amire gyakran válaszolunk

K: "Mi a különbség az elektromos alkalmazásokhoz használt réz és sárgaréz félcső szegecsek között?"

V: A réz 100%-os IACS vezetőképességet biztosít; sárgaréz kínál ~28%. Ha a szegecsnek áramot kell vezetnie, a réz a megfelelő választás. A sárgaréz keményebb, és jobb kopásállóságot biztosít a mechanikai alkalmazásokhoz – de az elektromos, termikus vagy antimikrobiális követelmények tekintetében a réz minden alkalommal nyer. A félcsöves kialakítás mindkét anyagból elérhető, de a rézre van szükség, ha a vezetőképesség kritikus.

K: "Miért válassza a félcsöves rezet a tömör réz helyett az elektromos csatlakozásokhoz?"

V: A félcsöves kialakítás 70%-kal csökkenti a beállítási erőt, miközben megőrzi ugyanazt a 100%-os IACS vezetőképességet. A nagy volumenű gyártásnál – mint a fenti szoláris inverter háznál – ez gyorsabb összeszerelést, könnyebb préseket és kisebb szerszámkopást jelent. A tömör rézszegecsek továbbra is a megfelelő választás olyan szerkezeti alkalmazásokhoz, ahol maximális nyírószilárdságra van szükség. A legtöbb elektromos csatlakozáshoz a félcső több mint elegendő szilárdságot biztosít jobb gyártási hatékonyság mellett.

K: "A réz félcsöves szegecseim megrepednek a telepítés során – mi okozza ezt, és hogyan tudom megjavítani?"

V: A beállítás közbeni repedés az egyik leggyakoribb probléma, amelyről a réz félcső szegecseknél hallunk. A réz puha és képlékeny, de még mindig megrepedhet, ha a körülmények nem megfelelőek. Íme a legvalószínűbb okok és megoldások:

1. ok:A hordó hossza túl rövid az anyaghalmazhoz. Ha a hordó hossza nem nyúlik túl 1,5–2,0 mm-rel az anyagvastagságon, akkor az üreges rész leereszkedik, mielőtt a csattanó kialakulna – a falnak nincs hova mennie, és megreped. Megoldás: Mérje meg a köteg teljes vastagságát, és adjon hozzá 1,5–2,0 mm-t. A hordó hosszát a következő rendelésnél módosíthatjuk.

2. ok:A beállítási erő túl nagy. A réz puha – nincs szüksége olyan nyomásra, mint az acél. A félcső alakú szegecseknek csak a tömör szegecsekhez szükséges erő 25–30%-ára van szükségük. Ha a présgép túl magasra van állítva, az üreges fal inkább megreped, mint simán gördül. Megoldás: Csökkentse a beállítási erőt 30%-kal, és tesztelje újra.

3. ok:A lyuk mérete túl szűk. Ha a furat alulméretezett, a henger túlzottan összenyomódik a behelyezés során, ami gyengíti a falat, mielőtt még a rögzítés megkezdődik. Megoldás: Növelje a furat méretét a szár átmérőjére + 0,15–0,20 mm-re.

4. ok:Az üreg mélysége túl mély. Ha az üreg meghaladja a hordó hosszának 55%-át, a fennmaradó fal túl vékony ahhoz, hogy támogassa a gördülést. Megoldás: Következő rendelésénél beállíthatjuk az üreg mélységét a hordó hosszának 45-50%-ára.

Ha repedést tapasztal, és a fenti megoldások egyike sem oldja meg a problémát, küldjön nekünk mintát a repedt szegecsekből és az anyagkötegből. Elemezzük a hibát, és konkrét javítást javasolunk – ingyenesen.
