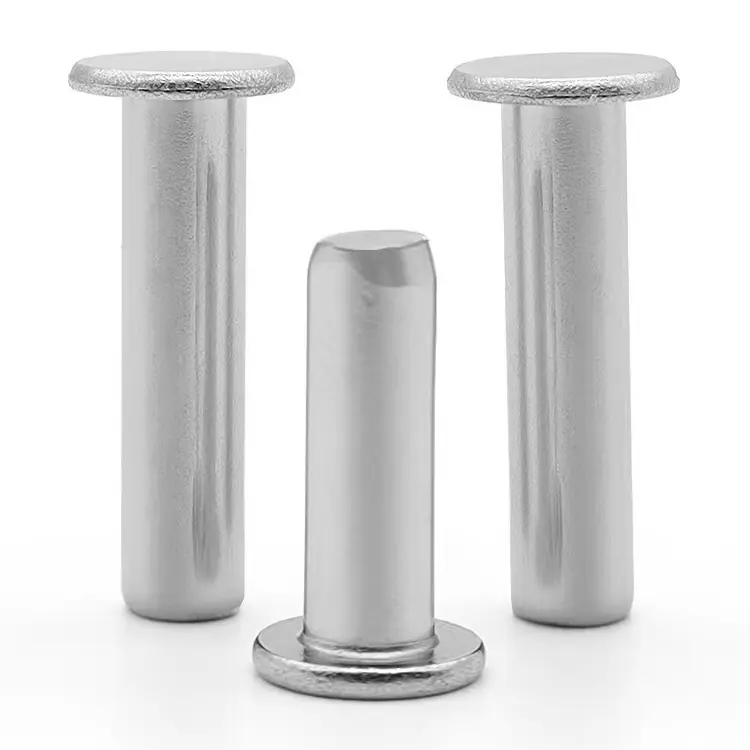

Lapos fejű tömör szegecsek

A lapos fejű tömör szegecsek megoldják azt a problémát, amellyel minden tervező szembesül: hogyan lehet maximális tartóerőt elérni korlátozott helyen. A lapos fej alacsonyabban helyezkedik el, mint bármely más, nem süllyesztett tömör szegecs – jellemzően a szár átmérőjének 15–25%-a fejmagasságban. Egy 5 mm-es szegecsnél ez mindössze 0,8–1,2 mm-rel van a felszín felett.

Ez nem egy félcső alakú, csökkentett szilárdságú szegecs. Ez egy tömör szegecs – teljes szárátmérő, teljes nyíró- és szakítószilárdság –, amelynek feje eltűnik az összeállításban. Ha ugyanabban a rögzítőben erőre és szabad térre van szüksége, ez a válasz.

A lapos fej különbsége – megfelelő erő

A lapos fej nem csak egy forma. Ez egy megoldás egy konkrét tervezési korlátra.

• legalacsonyabb profil – a szár átmérőjének 15–25%-a fejmagasságban; lower than round, oval, or truss heads
• Nincs speciális furat előkészítés – Csak egyenes lyuk; nincs szükség süllyesztésre
• Teljes szilárdság – A szilárd szerkezet 100%-os nyíró- és szakítószilárdságot biztosít
• Csúszó hézag – Elég alacsony a csúszómechanizmusok, egymásra rakható szerelvények és szoros burkolatok megtisztításához

A tömör a legerősebb szegecsszerkezet. Ellentétben a félcső alakú szegecsekkel, amelyek vékony falakra támaszkodnak kifelé, a tömör szegecsek a teljes szárátmérőt használják a rögzítéshez.

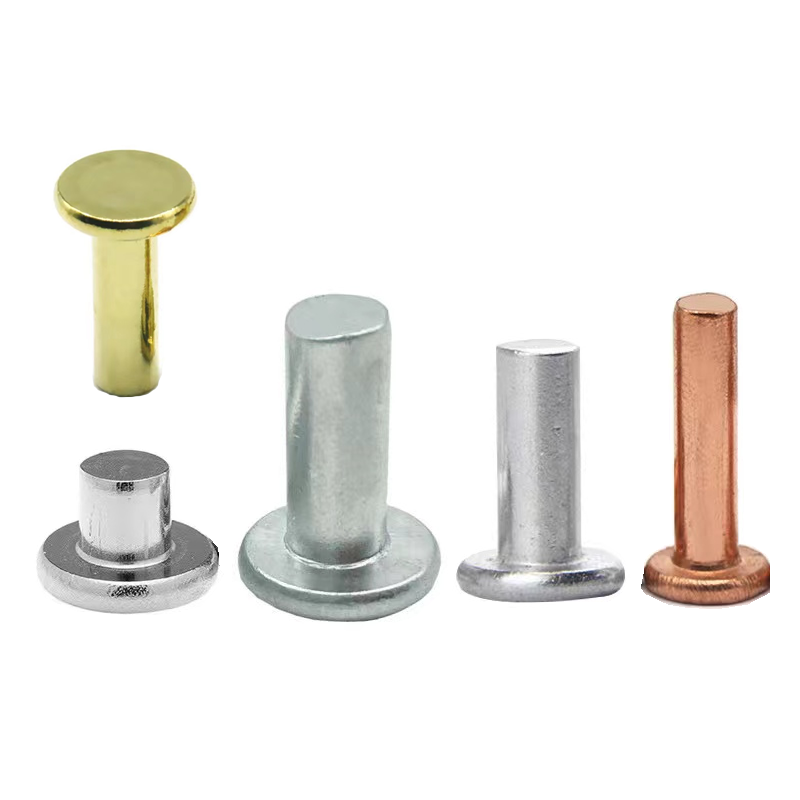

Öt anyag – válassza ki az összeállításához illőt

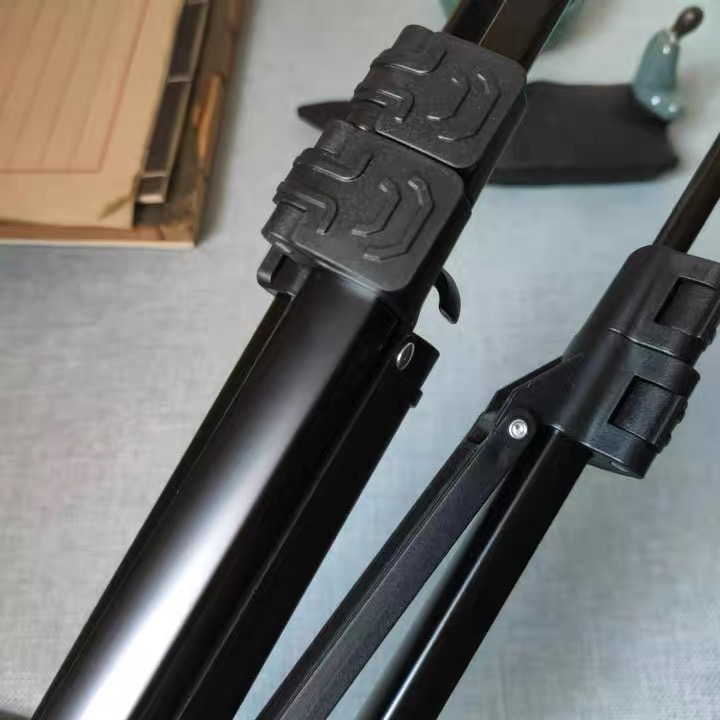

Egy alkalmazás – Kameraállvány lábpántja

A professzionális kameraállványok gyártójának szüksége volt egy szegecsre a lábpánt szerelvényéhez. A lábrészek teleszkóposak és behajthatók – minden kiálló szegecsfej a belső lábcsőhöz csapódna a kinyújtás és visszahúzás során. Az eredeti félcsöves szegecsek kis hézagot biztosítottak, de nem volt elég szilárdságuk ahhoz, hogy ismételt használat során fenntartsák a szorítóerőt. Az ügyfélnek teljes szilárdságra volt szüksége, közel vízszintes profillal.

A Nuote Metals 304 rozsdamentes acél lapos fejű tömör szegecset szállított – 4,0 mm-es szár, 8,0 mm-es lapos fej, 12,0 mm-es teljes hossz, passzivált felület. A lapos fej mindössze 0,8 mm-rel volt a felszín felett – elég alacsonyan ahhoz, hogy a belső lábcső teljesen kitisztuljon. A szilárd felépítés állandó szorítóerőt biztosított, amely nem lazult meg több ezer hosszabbítási ciklus alatt. A 304 rozsdamentes korrózióállóságot biztosított az izzadsággal és a kültéri körülményekkel szemben.

Az ügyfél 500 állványon tesztelte a szegecseket. 10 000 kihúzási-visszahúzási ciklus és egy év szántóföldi használat után nulla lazítás, nulla kaparás, nulla rozsda. Az ügyfél azóta több mint 500 000 lapos fejű tömör szegecset használt a teljes állványsorában.

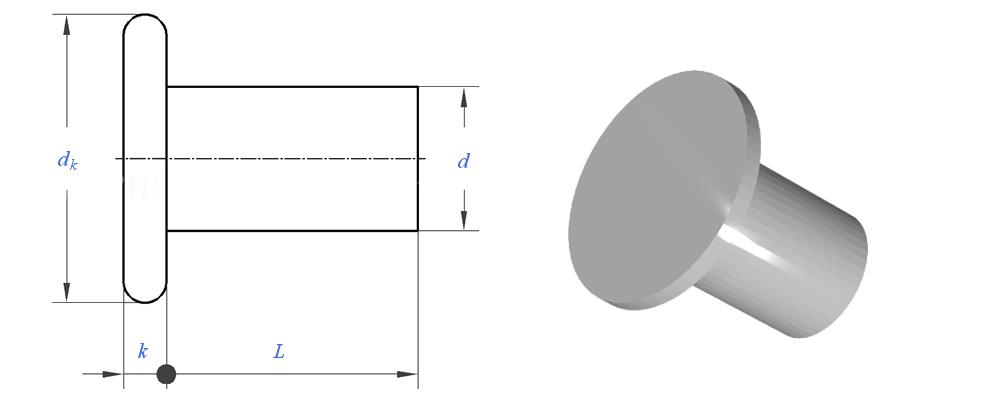

Egyedi méretek – az Ön specifikációinak megfelelően

Lapos fejű tömör szegecseket gyártunk az Ön pontos specifikációi szerint. 0,8 mm és 8,0 mm közötti szárátmérők állnak rendelkezésre, a teljes hossza az anyagköteg vastagságához igazodik.

Amire szükségünk van tőled:

• A szár átmérője 0,8 mm és 8,0 mm között van
• Fejátmérő – lapos, az Ön tervezési követelményeinek megfelelően
• Teljes hossz – vagy a teljes anyagköteg vastagsága
• Anyaga - acél, rozsdamentes acél, sárgaréz, réz vagy alumínium
• Kivitel – horganyzott, passzivált, lakkozott, eloxált vagy sima

Szabványos méretek raktáron – a meglévő specifikációkhoz nincs szerszámköltség. Az egyedi fejátmérők és speciális geometriák szerszámozást igényelhetnek; az ajánlatkérés szakaszában tanácsot adunk.

Hogyan készítsünk lapos fejű tömör szegecseket – precíziós hidegfejezés

A lapos fejeket nehezebb kialakítani, mint a kerek fejeket. A fém ráncosodni akar a szárról a fejre való éles átmenetnél. Hidegfejezési eljárásunk ezt megakadályozza – minden alkalommal tökéletes síkságot biztosítva.

A folyamat sorban:

• Huzalhúzás – A nyersanyagot a szár pontos átmérőjére kell húzni ±0,02 mm tűréssel. Ez biztosítja, hogy minden szegecs következetesen illeszkedjen a furathoz.
• Hideg fejezés – Többlépcsős alakítási folyamat hozza létre a lapos fejet. A legfontosabb különbség a többi fejtípushoz képest: a kidolgozó fokozat a végső vastagságig tömöríti a fejet, kiküszöböli a ráncokat és ±0,05 mm-es simaságot biztosít. Ez kritikus az alacsony hézagú szerelvényeknél.
• Vágás – A fej széle körüli vaku eltávolítva. Az eredmény egy tiszta, sorjamentes alkatrész, amely az anyaghoz simul.
• Ledörzsölés – A mikrosorja eltűnik, előkészítve a felületet a bevonathoz vagy bevonáshoz.
• Bevonat vagy bevonat – Előírás szerint felhordva (cink, passziválás, lakk, eloxált vagy sima).

Miért marad lapos fejünk lapos:

• A pénzverés szakasza nem kötelező – a folyamatba beépül
• A matricák polírozottak, hogy megakadályozzák a ragadást és a felületi nyomokat
• Minden tételnél ellenőrzik a fej síkságát – nem csak az átmérőt

Minőségellenőrzés – Mit és miért ellenőrizünk:

Ahol lapos fejű tömör szegecseket használnak

A lapos fejű tömör szegecsek a legjobb választás az alacsony profilú, nagy szilárdságú szerelvényekhez:

• Kameraállványok – Lábpántok, hosszabbító mechanizmusok, összecsukható csuklók
• Kültéri bútorok – Összecsukható keretek, egymásra rakható székek és asztalok
• Gépjárműipar – Belső kárpitozás, panel-szerelvények térkorlátokkal
• Orvosi felszerelések – Higiéniai szempontból kritikus felületek, kesztyű-elakadások megelőzése
• Ipari berendezések – Kezelőpanelek, gépvédők, csúszó alkatrészek
• Elektronikai burkolatok – Szorosan záródó alvázegységek
• Aerospace – Belső panelek, üléselemek
• Csomagok – Fogantyús sínek, csúszó mechanizmusok

Globális ügyfelek, bizonyított minőség

Észak-Amerika, Európa és Ázsia gyártóival dolgozunk együtt – a fényképezőgép-felszerelés-márkáktól az autóipari beszállítókon át az orvostechnikai eszközök gyártóiig. A fenti képeken néhány értékes partnerünk látható, akik meglátogatják létesítményünket, egyedi projekteken működnek együtt, és megosztják tapasztalataikat a lapos fejű tömör szegecsekkel kapcsolatban.

Nem támaszkodunk követelésekre. Minden szállítmány teljes nyomon követhető dokumentációt tartalmaz:

• Malomvizsgálati tanúsítvány – Kémiai összetétel és szakítószilárdság
• Méretellenőrzési jegyzőkönyv – A tétel tényleges mért értékei
• Plating tanúsítvány – Vastagság ellenőrzése (ha van)
• Megfelelőségi tanúsítvány – Aláírt, tételesen nyomon követhető

Karbantartjuk továbbá:

• ISO 9001:2015 – Tanúsított minőségirányítási rendszer
• RoHS megfelelőség – SGS-teszttel igazolva
• REACH-megfelelés – Aktuális SVHC-nyilatkozat

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mi a különbség a lapos fejű tömör szegecs és a lapos fejű félcső szegecs között?

V: A különbség a farok kialakításában van. A lapos fejű tömör szegecs teljesen szilárd – a teljes szár deformálódik a szerelés során, maximális nyíró- és szakítószilárdságot biztosítva. A lapos fejű félcső szegecsnek üreges ürege van a faroknál, ami 70%-kal csökkenti a beállítási erőt, de 80-90%-os szilárdságot biztosít. Mindkettőnek ugyanolyan alacsony profilú feje van. Válasszon szilárd szerkezeti, teherhordó és állandó szerelvényeket, ahol maximális szilárdságra van szükség. Válassza a félcső alakút nagy mennyiségű gyártáshoz, ahol a telepítési sebesség kritikus, és a terhelés mérsékelt. A fenti állvány esetében a tömör volt a megfelelő választás, mert az ügyfélnek állandó szorítóerőre volt szüksége egy mozgó szerelvényben.

Q2: Milyen anyagok állnak rendelkezésre lapos fejű tömör szegecsekhez?

V: Lapos fejű tömör szegecseket öt anyagcsaládban gyártunk:

• Alacsony széntartalmú acél – A legerősebb, legköltséghatékonyabb, horganyzott vagy nikkelezett
• Rozsdamentes acél (304/316) – Állandó korrózióállóság, alapkivitelben passzivált
• Sárgaréz (C2680) – Vezetőképesség, nem mágneses, dekoratív
• Réz – A legmagasabb elektromos/hővezető képesség
• Alumínium (5052/5056) – A legkönnyebb, nem mágneses

Hogyan válasszakc a megfelelő teljes hossz egy lapos fejű tömör szegecshez?

V: Válasszon olyan hosszt, amely a behelyezés után a szár átmérőjének 1,2–1,5-szerese túlnyúlik az anyagköteg mellett. Például, ha két 2 mm-es lapot (összesen 4 mm-es) összeköt egy 5 mm-es szárral, akkor 1,2 × 5 mm = 6 mm-es szárra van szükség. Teljes hossz = 4mm (halom) + 6mm (kiemelkedés) = 10mm. Ez a kiálló anyag alkotja a második fejet a kötés során. Küldje el nekünk az anyagköteg vastagságát, és mi ajánljuk a pontos hosszt.

Amit minden lapos fejű tömör szegecsre garantálunk

Nem csak szegecseket árulunk. Garantáljuk:

• Erő– a nyírószilárdság megfelel vagy meghaladja az Ön specifikációját
• Fit– a szár átmérője a specifikációtól számított ±0,05 mm-en belül van
• Profil– fejmagasság ±0,05 mm-en belül kis hézagú szerelvényeknél
• Anyag– minden tekercsen spektrométerrel ellenőrzött összetétel
• Megegyezik– az anyagon tesztelve a szállítás előtt
• Szállítás– Standard méreteknél 5-7 nap, egyedi méretnél 10-12 nap

Ha a szállítmányban lévő bármely szegecs nem felel meg ezeknek a szabványoknak, együttműködünk Önnel a probléma azonnali megoldásában – akár cserével, átdolgozással vagy folyamatbeállítással.
