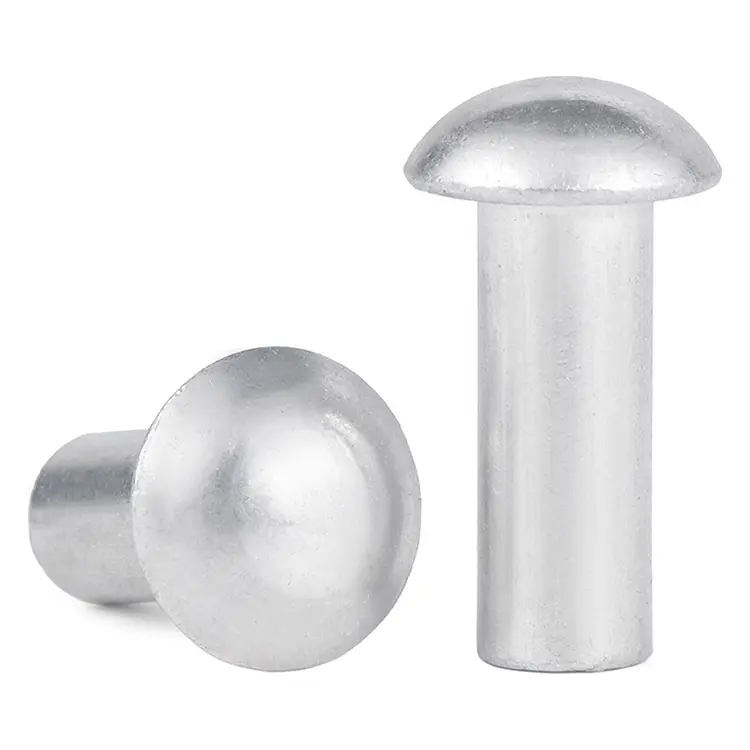

Rácsos fejű tömör szegecsek

Amikor a szabványos kerek fejű szegecsek áthúzzák a műanyagot, a kompozitokat, a fát vagy a vékony fémlemezt, a probléma a csapágyfelülettel van – egyszerűen nincs elég felület a terhelés elosztásához. A rácsos fejű tömör szegecsek ezt a szár átmérőjének 2,2-2,8-szoros fejátmérőjével oldják meg. Elosztják a terhelést, a helyükön maradnak, és maximális erőt biztosítanak.

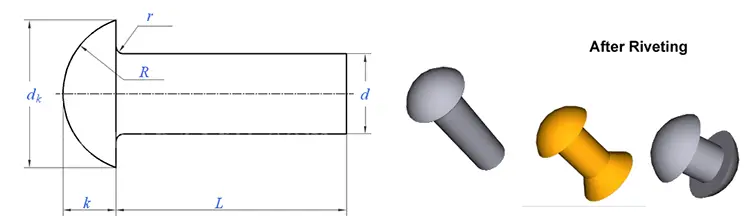

Truss vs. Round – a különbség, ami számít

Egy igazi alkalmazás – műanyag kerti zsámoly ülőke

Egy műanyag kerti székeket gyártó kerek fejű szegecsekkel fém lábtartókat rögzített a polipropilén üléshez. A keskeny csapágyfelület többszöri használat után áthúzódott a műanyagon. Az ügyfélnek szélesebb fejre volt szüksége – és szilárd szerkezetre volt szüksége a maximális szilárdság érdekében.

Horganyzott acél rácsos fejű tömör szegecseket szállítottunk – 4,0 mm-es szár, 11,0 mm-es fej, 12,0 mm teljes hossz. A széles fej nagyobb területen osztotta el a terhelést – nincs több áthúzás. Az ügyfél 500 székletet tesztelt. 10 000 terhelési ciklus után nulla hiba. Jelenleg 150 000 darabot rendelnek évente.

Hogyan határozzuk meg – mire van szükségünk Öntől

• A szár átmérője 1,5-8,0 mm
• Teljes hossz – az anyaghalmaz vastagságából számítjuk ki
• Anyaga - szénacél, rozsdamentes acél vagy alumínium
• Kivitel – horganyzott, passzivált, fekete-oxid, sima

Minta átfutási idő: szabvány 5-10 nap; egyedi szerszámok: 15-20 nap.

Hogyan gyártunk rácsosfejű tömör szegecseket

A rácsos fej széles, sekély kupoláját nehezebb kialakítani, mint egy kerek fejét. Többlépcsős hidegfejezési eljárásunk egyenletes, ráncosodás nélküli fémáramlást biztosít.

Anyagbeszerzés– Minősített huzal engedélyezett malomból.

Dróthúzás– Pontos szárátmérőre húzva.

Hideg irány– A többlépcsős alakítás széles rácsos fejprofilt hoz létre.

Trimmelés– A vaku eltávolítása a tiszta felület érdekében.

Bukdácsoló– A mikrosorja kiküszöbölése.

Plating vagy passziválás– Előírás szerint alkalmazva.

Átfutási idő:szabvány 5-10 nap; 15-20 nap egyedi.

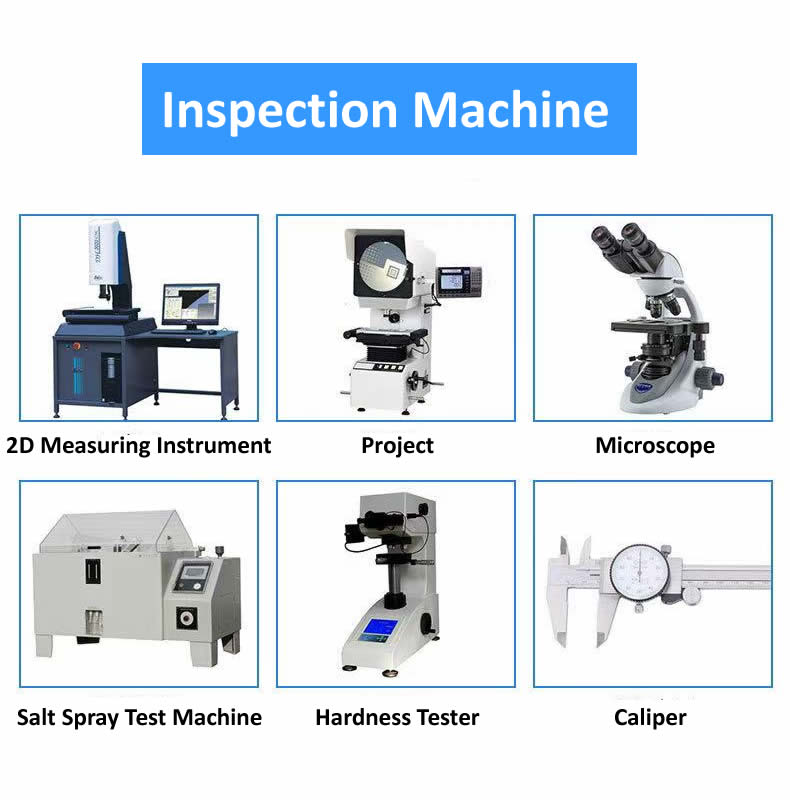

Hogyan ellenőrizzük a kritikus méreteket – Házon belüli laborunk

Minden tételt kalibrált műszerekkel ellenőrzünk:

Minden berendezést évente kalibrálnak. Az ellenőrzési jegyzőkönyveket öt évig őrzik.

Ügyfelek megbíznak a különböző iparágakban

Három kérdés, amire gyakran válaszolunk

K: "Használhatók-e a rácsos fejű tömör szegecsek műanyagban repedés nélkül?"

V: Igen – a széles fej nagyobb területen osztja el a beállítási erőt, csökkentve a rideg anyagok terhelését. A feszültségtörések elleni maximális védelem érdekében válasszon valamivel hosszabb teljes hosszt (több anyag a rögzítéshez), és használjon prést, ne kalapácsot a szabályozott beállításhoz. A műanyag zsámolytokhoz tömör szegecseket szállítottunk 12,0 mm-es teljes hosszban egy 4 mm-es anyagköteghez, így 8 mm-es szárat biztosítunk a rögzítéshez anélkül, hogy alulmúlnánk.

K: "Mi a különbség a rácsos fej és a gombafej között – mindkettő szélesnek tűnik?"

V: A rácsos fej laposabb tetejű és élesebb élprofillal rendelkezik – úgy tervezték, hogy maximális teherbírást biztosítson olyan anyagokon, mint a műanyag, fa és kompozitok. A gombafejnek nagy sugara van a szélén, és lekerekítettebb a teteje – bőrhöz és szövethez tervezték, ahol a szegecs puha vagy bőrérzékeny felületekkel érintkezik. Válasszon rácsos rácsot olyan anyagokhoz, amelyeknek a lehető legszélesebb felfekvési felületre van szükségük; puha árukhoz válassz gombát.

K: "Milyen anyagok állnak rendelkezésre a rácsos fejű tömör szegecsekhez?"

A: Szénacél (horganyzott vagy fekete-oxid), rozsdamentes acél (SUS304, passzivált) és alumínium (5052/5056). Válasszon szénacélt a költségkímélő ipari alkalmazásokhoz, rozsdamentes acélt kültéri vagy korrozív környezetekhez, alumíniumot pedig könnyű szerelvényekhez. Mindhárom ugyanolyan széles rácsos fejprofillal kapható.
