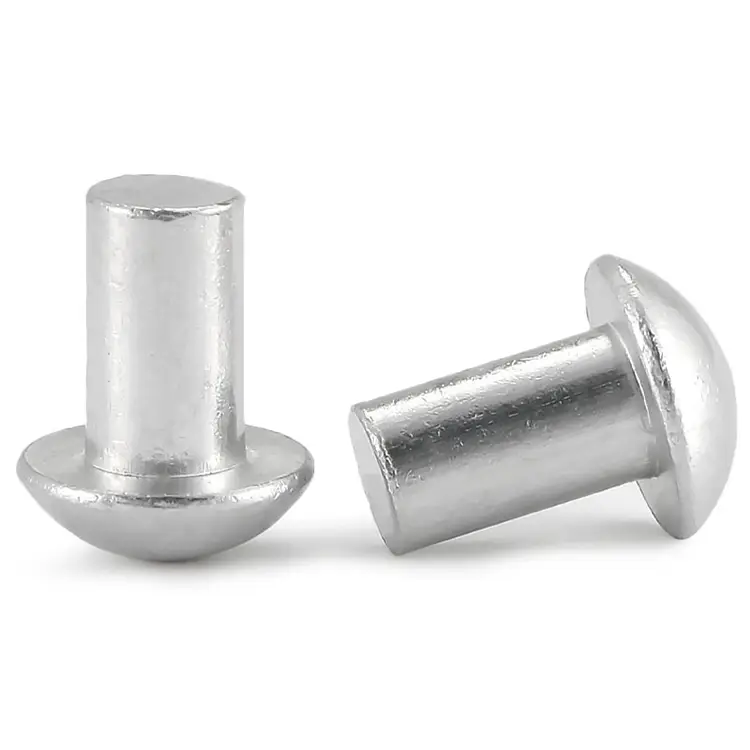

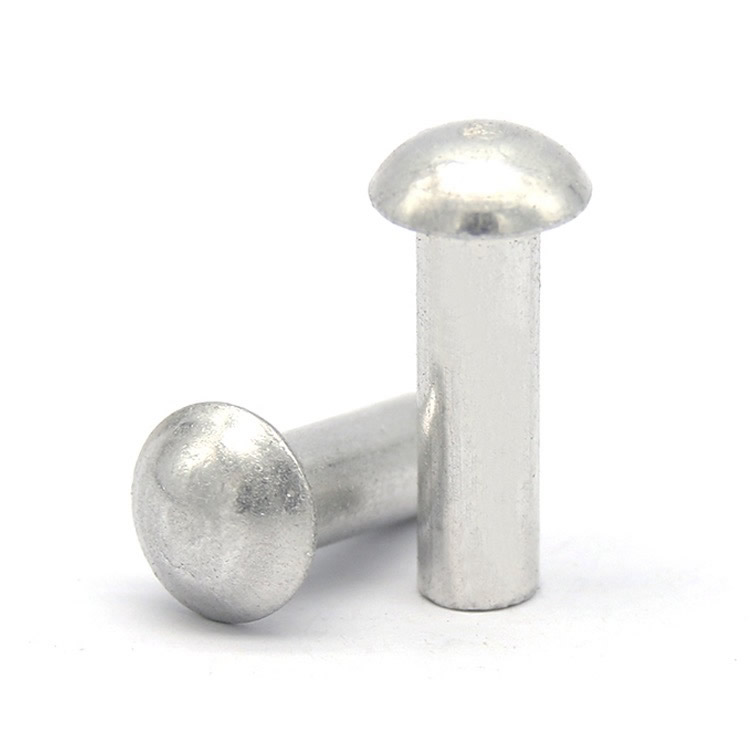

Gombafej tömör szegecsek

Gombafejű tömör szegecsekezek a legjobb rögzítőelemek, amikor a maximális csapágyfelületre van szüksége alacsony, nem feltűnő profillal. A széles fej – a szár átmérőjének 2,2-2,5-szerese – nagyobb felületen osztja el a szorítóerőt, csökkentve az anyag terhelését. A szélén található nagy sugár megakadályozza, hogy a fej beásódjon vagy károsítsa a környező felületet. Ezzel a kombinációval a gombafejű tömör szegecsek ideálisak olyan alkalmazásokhoz, ahol a megjelenés és a szerkezeti integritás egyaránt számít.

Ellentétben a kerek fejű szegecsekkel, amelyek kisebb területre koncentrálják a terhelést, vagy a lapos fejű szegecsekkel, amelyek alacsonyabban helyezkednek el, de kisebb a felfekvési felület, a gombafejű szegecsek megtalálják az egyensúlyt: széles, alacsony kupola, amely szétosztja a terhelést anélkül, hogy túl büszkén ülne.

Gomba vs. kerek vs. lapos – Ahová a gombafej illik

Mikor válassz gombafejet:Az összeszereléshez műanyagot, kompozitot, vékony fémlemezt vagy puha anyagokat használnak, ahol a terhelést szét kell osztani. Alacsony profilra van szüksége, de még mindig látható, befejezett megjelenést szeretne.

Egy valós alkalmazás – ipari berendezések háza

Az ipari elektromos házak gyártója kerek fejű szegecsekkel rögzítette a rögzítőkereteket a műanyag házakhoz. Idővel a kerek fej keskeny felfekvési felülete feszültségrepedéseket okozott a ház anyagában. A megrendelő lapos fejű szegecsekkel próbálkozott – a terheléseloszlás jobb volt, de az éles szél a kötés során elrontotta a felületet.

Horganyzott acél gombafejű tömör szegecseket szállítottunk – 4,0 mm-es szár, 9,5 mm-es fej, 12,0 mm teljes hossza. A széles gombafej egyenletesen osztotta el a szorítóerőt a műanyag házon. A sima, sugárzott él megszüntette a felületi jelölést. Az alacsony profil tisztán feküdt a házon anélkül, hogy terjedelmesnek tűnt volna. Az ügyfél 500 szegecset tesztelt 200 burkolaton keresztül. 10 000 vibrációs ciklus után nincs feszültségrepedés, nincs felületi sérülés. Jelenleg évente 150 000 darabos tételben rendelnek gombafejű tömör szegecseket.

Meghatározás – Anyagok, méretek és kivitel

Öt anyagból gyártunk:

Amit nyújtasz:

A szár átmérője– 1,5-8,0 mm

Fej átmérője– anyag- és terhelési igénye alapján tudjuk ajánlani

Teljes hossz– anyaghalmaz vastagságából számolunk

Anyag– válasszon a fenti öt lehetőség közül

Befejezés– cink, passzivált, lakkozott, nikkelezett, eloxált, antik stb.

Élsugár– műanyag/kompozit alkalmazásoknál adja meg a "teljes sugár"

Hosszszabály tömör szegecsekhez:Teljes hossz = anyagköteg vastagsága + (1,2–1,5 × szárátmérő).

Minta átfutási idő:szabvány 5-10 nap; egyedi szerszámok: 15-20 nap.

Gyártási folyamatunk – a nyersanyagtól a kész szegecsig

Gombafejű tömör szegecseket gyártunk ellenőrzött hétlépéses munkafolyamattal. Minden tétel nyomon követhető a beérkező anyagtól a végső szállításig.

1. Nyersanyag beszerzés– A tanúsított huzalt (szénacél, rozsdamentes acél, sárgaréz, réz vagy alumínium) jóváhagyott malomoktól vásárolják. Minden tekercs malomvizsgálati tanúsítvánnyal és hőszámmal rendelkezik.

2. Beérkező anyagok ellenőrzése– Minden tekercs átmérőjét (lézermikrométer, ±0,02 mm), keménységét (Rockwell teszter) és anyagösszetételét (spektrométer) ellenőrzik. A specifikáción kívüli tekercseket a gyártási szint elérése előtt visszautasítják.

3. Szerszám előkészítés– Új méretekhez vagy egyedi fejprofilokhoz keményfém vágószerszámokat tervezünk és megmunkálunk. A szabványos méreteknél a meglévő szerszámokat megvizsgálják és beállítják. A szerszám geometriája kritikus fontosságú a gombafej széles, alacsony kupolája és sima él sugara szempontjából.

4. Első cikkvizsgálat– Minden szerszámbeállítás első 10 szegecsét egy optikai komparátoron mérik. A fej átmérőjének, a fej magasságának, az él sugarának, a szár átmérőjének és a teljes hossznak meg kell egyeznie a rajzzal a gyártás megkezdése előtt. Kiadják a teljes FAI jelentést.

5. Tömeggyártás– A prések az anyaghoz és a fej stílusához optimalizált sebességgel működnek. A folyamat közbeni ellenőrzések meghatározott időközönként történnek (5 szegecs 500 darabonként). Bármilyen méretbeli eltolódás azonnali nyomásleállást és szerszámbeállítást vált ki.

6. Folyamatban lévő ellenőrzés– 2000 darabonként 3 szegecset állítunk be egy reprezentatív anyagmintába (az Ön összeállításával megegyező vastagságú és típusú). A rögzítést a szimmetria, a tömítettség és a felületi jelölés szempontjából ellenőrzik. Az élsugár és az alsó oldal síksága ellenőrizve van.

7. Végső kimenő ellenőrzés– 100%-os optikai válogatás a kritikus méretekhez. AQL minta (II. szint, 1.0) manuálisan ellenőrizve. Minden szállítmányhoz méretjelentés, anyagtanúsítvány és megfelelőségi tanúsítvány.

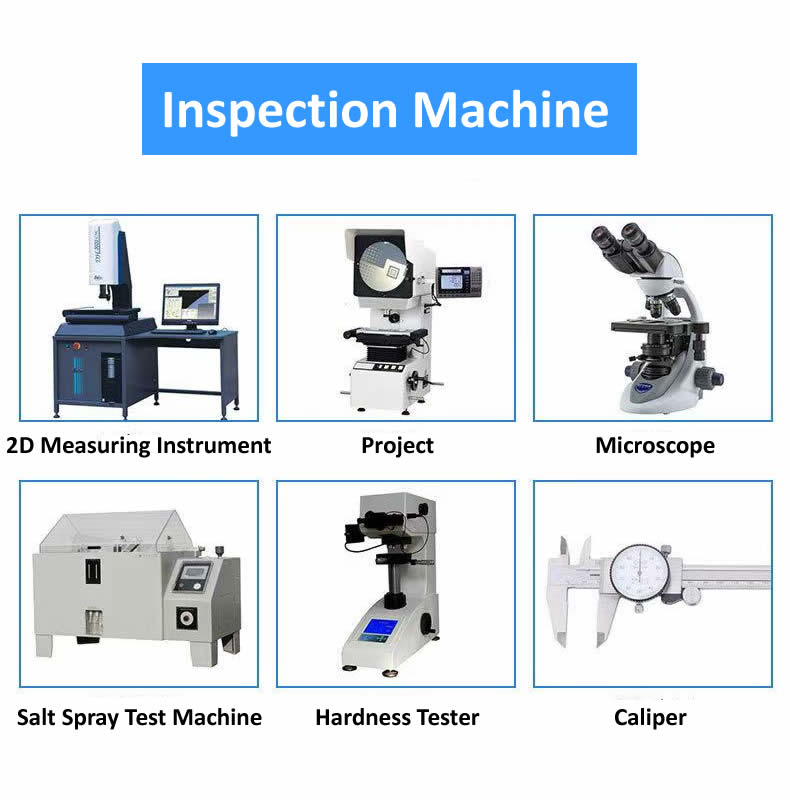

Hogyan ellenőrizzük a kritikus méreteket – Házon belüli laborunk

Minden berendezést évente kalibrálnak. Az ellenőrzési jegyzőkönyveket öt évig őrzik.

Ügyfeleink véleménye – Valódi visszajelzés

Hagyjuk, hogy ügyfeleink beszéljenek helyettünk. A fenti képek valódi visszajelzéseket mutatnak be azoktól a gyártóktól, akik a gombafejű tömör szegecseinket használták gyártósoraikban – az ipari burkolatépítőktől az autóipari beszállítókon át a nehézgépgyártókig.

Két kérdés, amire gyakran válaszolunk

K: "Mi a különbség a gombafej és a rácsos fej között – mindkettő szélesnek és alacsonynak tűnik?"

V: A különbség az élprofilban van. A gombafej széle nagy sugarú – sima, lekerekített, nincs éles átmenet. A rácsos fejnek élesebb éle van – kisebb sugarú, határozottabb. A gombafejet kifejezetten olyan alkalmazásokhoz tervezték, ahol a terhelést a környező anyagok – műanyagok, kompozitok, vékony lemezek és puha fémek – megjelölése nélkül kell elosztani. A rácsos fejet úgy tervezték, hogy maximális felfekvési felületet biztosítson olyan alkalmazásokban, mint például a túlméretezett furatok keményebb anyagokban.

K: "Milyen anyagokat használnak leggyakrabban gombafejű tömör szegecsekhez ipari alkalmazásokban?"

V: A szénacél (horganyzott) a legelterjedtebb választás az általános ipari alkalmazásokhoz – ez biztosítja a berendezések burkolataihoz, a gépek védőburkolataihoz és szerkezeti egységeihez szükséges szilárdságot és tartósságot. A rozsdamentes acélt kültéri vagy korrozív környezethez választják. A sárgaréz elektromos vagy dekoratív ipari alkalmazásokhoz készült. A fenti ipari burkolat esetében a horganyzott szénacél volt a megfelelő választás – ez biztosította a szükséges szilárdságot a legalacsonyabb áron, megfelelő korrózióvédelemmel beltéri használatra.
