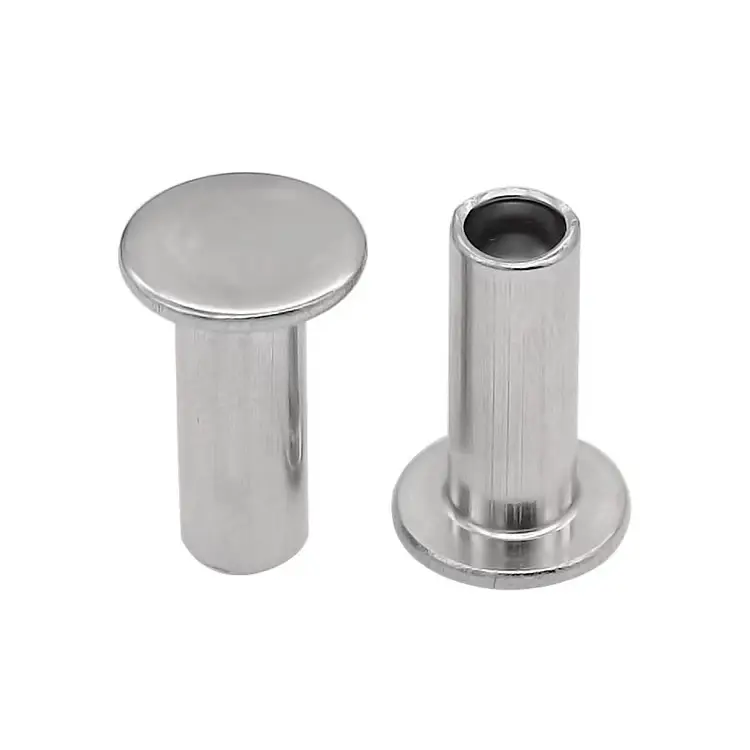

Lapos fejű félcső szegecsek

Nem minden szerelvényben van hely egy büszke szegecsfejnek. Csúszómechanizmusokhoz, szűk hézagokhoz és sík felületű alkalmazásokhoz a Nuote Metals lapos fejű félcső szegecseket kínál – a legalacsonyabb profilú szabványos szegecsfejet a piacon. Acél, rozsdamentes acél, sárgaréz, réz és alumínium kivitelben kapható, 1,5 mm és 8,0 mm közötti szárátmérővel. A félig üreges üreg akár 70%-kal csökkenti a beállítási erőt, míg a lapos fej majdnem egy síkban van az anyag felületével. ISO 9001:2015 minősítéssel. Ingyenes minták állnak rendelkezésre. Árajánlatért forduljon hozzánk.

Kérdés küldése

termékleírás

Minden szegecsfej-stílust egy adott probléma megoldására terveztek.

Kerek fej– maximális erő, látható, hagyományos
Oval fej– dekoratív, enyhén emelt
Rácsos fej– széles csapágyfelület puha anyagokhoz
Süllyesztett fej- nulla kiemelkedés (kúpos furat szükséges)
Lapos fej– alacsonyabban ül, mint bármely nem süllyesztett fej

A lapos fejű félcső szegecsek egy okból léteznek: a hézag. Ha egy kiálló fej problémákat okoz – kaparást, beakadást, egymásra rakódást vagy egyszerűen tiszta felületet igénylő kialakítást – a lapos fej a megoldás.

A számok mesélik a történetet:

Fejstílus	Fejmagasság (a szár átmérőjének %-ában)	Tipikus kiemelkedés a felszín felett
Kerek fej	60-70%	2,5-3,5 mm (5 mm-es szárhoz)
Ovális fej	50-60%	2,0-3,0 mm
Rácsos fej	30-40%	1,5-2,5 mm
Lapos fej	15-25%	0,8-1,2 mm (5 mm-es szárhoz)

Lehet, hogy ez az 1,2 mm-es különbség nem hangzik soknak – de egy csúszó mechanizmusban, egy halmozott szerelvényben vagy egy korlátozott hézagú házban 1,2 mm a különbség a működő és a meghibásodott alkatrész között.

Ezért létezik a lapos fej. Nem az erőről van szó. Nem a megjelenésről van szó. Ez a dolgok megfelelővé tételéről szól.

Öt anyag – válassza ki az összeállításához illőt

Anyag	Kulcselőny	Legjobb számára	Közös befejezések
Alacsony széntartalmú acél	Legerősebb, legköltséghatékonyabb	Ipari berendezések, bútorok, fiókos csúszdák	Horganyzott, nikkelezett, fekete oxid
Rozsdamentes acél (304/316)	Állandó korrózióállóság	Orvosi, tengerészeti, kültéri	Passzivált (standard)
sárgaréz (C2680)	Nem mágneses, dekoratív	Elektronika, építészeti hardver	Lakkozott, nikkelezett, antik
Réz	A legmagasabb elektromos/hővezetőképesség	Nagyáramú elektromos csatlakozások, hőátadó alkalmazások	Sima, ónozott
Alumínium(5052/5056)	A legkönnyebb, nem mágneses	Repülési, hordozható berendezések	Eloxált, sima

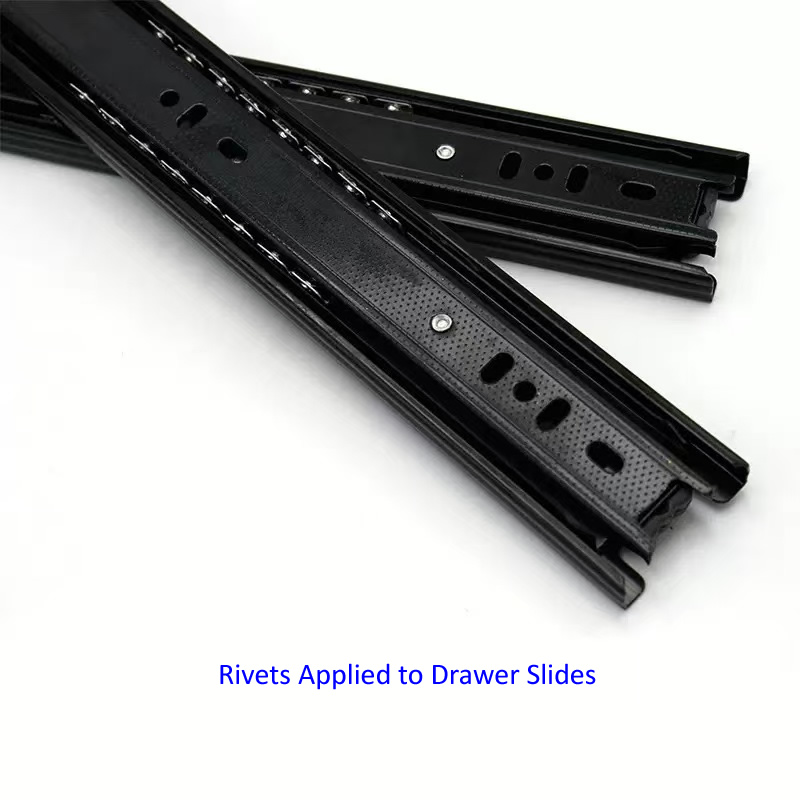

Egy alkalmazás – Fiókcsúszdák

Egy szekrénygyártó kerek fejű szegecseket használt a fiókcsúszkák összeszereléséhez. A kerek fejek 2,5 mm-rel emelkedtek ki a csúszófelület fölé – éppen annyira, hogy a nyitás és zárás során megakadjanak a fiókkeretben. A vásárlók panaszkodtak a beragadt fiókokra és a karcos felületekre.

A Nuote Metals lapos fejű félcső szegecseket szállított – 4,0 mm-es szár, 8,0 mm-es lapos fej, 8,0 mm-es hordóhossz, horganyzott acél. A lapos fej mindössze 0,9 mm-rel volt a felület felett – elég alacsonyan ahhoz, hogy a fiók keretét kitisztítsa. A félig üreges üreg csökkentette a beállítási erőt, megakadályozva a vékony csúszóanyag torzulását.

A szekrénygyártó azóta több mint 600 000 lapos fejű félcsöves szegecset használt fel nulla hézaggal.

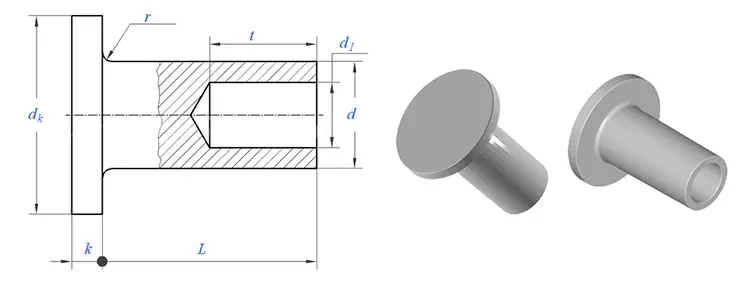

Elérhető méretek – szabványos szárátmérők

Szár átmérő (mm)	Tipikus fejátmérő (mm)	Tipikus hordóhosszak (mm)	Javasolt markolattartomány (mm)
1.5	3,0 – 3,5	3,0, 4,0, 5,0	1,0 – 2,5
2.0	4,0 – 4,5	4,0, 5,0, 6,0	1,5 – 3,0
2.5	5,0 – 5,5	4,5, 5,5, 6,5	1,8 – 3,5
3.0	6,0 – 6,5	5.0, 6.0, 7.0, 8.0	2,0 – 4,0
3.5	7,0 – 7,5	5,5, 6,5, 8,0, 10,0	2,5 – 4,5
4.0	8,0 – 8,5	6,0, 8,0, 10,0, 12,0	2,5 – 5,0
4.5	9,0 – 9,5	6,0, 8,0, 10,0, 12,0	3,0 – 5,5
5.0	10,0 – 10,5	8,0, 10,0, 12,0, 15,0	3,0 – 6,5
5.5	11,0 – 11,5	8,0, 10,0, 12,0, 15,0	3,5 – 7,0
6.0	12,0 – 12,5	10,0, 12,0, 15,0, 20,0	4,0 – 8,0
6.5	13,0 – 13,5	10,0, 12,0, 15,0, 20,0	4,5 – 9,0
7.0	14,0 – 14,5	12,0, 15,0, 20,0, 25,0	5,0 – 10,0
7.5	15,0 – 15,5	12,0, 15,0, 20,0, 25,0	5,5 – 11,0
8.0	16,0 – 16,5	12,0, 15,0, 20,0, 25,0, 30,0	6,0 – 12,0

Az egyéni méretek szívesen elküldik nekünk a rajzot.

Hogyan készítsünk szegecseket

A lapos fejeket nehezebb kialakítani, mint a kerek fejeket. A fém ráncosodni akar a szárról a fejre való éles átmenetnél. Eljárásunk ezt megakadályozza.

Hideg irány sorozatunk:

Huzalhúzás – A nyersanyag a szár pontos átmérőjére húzva (±0,02 mm)
Levágás – Nyírt hosszra
Első ütés – Az üres négyzet alakú és középre igazított
Második ütés (előformázás) – A vágószerszám szabályozott saroksugárral kezdi a lapos fejformát
Harmadik ütés (coining) – A lapos szerszám a végvastagságra tömöríti a fejet, így tökéletes síkságot biztosít
Negyedik ütés (üregextrudálás) – A lyukasztó 45–55%-os mélységben hozza létre a félüreges üreget
Vágás – Vaku eltávolítva
Zuhanás – A mikrosorja megszűnt
Bevonat vagy bevonat – Előírás szerint alkalmazva

Amit ellenőrizünk:

Mi	Tolerancia	Miért számít
A szár átmérője	±0,05 mm	Pontosan illeszkednie kell a lyukhoz
Fej átmérője	±0,15 mm	Meghatározza a csapágyfelületet
Fejmagasság	±0,05 mm	Kritikus a süllyesztett illeszkedéshez
Teljes hossz	±0,15 mm	Meg kell egyeznie az anyagkészlettel
Az üreg mélysége	45-55% hordó	Optimális clinch kialakulása
Fej laposság	±0,05 mm	Vízszintes ülést biztosít

Egy szegecs, nyolc ellenőrzés – minőségbiztosítás

Nyersanyag átmérő ellenőrzése – Lézeres mikrométer, ±0,02 mm
Nyersanyag keménység ellenőrzése – Rockwell teszter
Első cikk megjelenésének ellenőrzése – 20-szoros nagyítás repedések, ráncok, villanások miatt
Az első cikk méretellenőrzése – Optikai komparátor ellenőrzése
Bedolgozás közbeni ellenőrzések – 5 szegecs 500 darabonként
Tesztbeállítás – 2000 darabonként, mintaanyagba beállítva
Sópermet teszt (ha szükséges) – ASTM B117
Végső kimenő ellenőrzés – Optikai válogatás + AQL kézi ellenőrzés

Ahol lapos fejű félcső szegecseket használnak

Fiókcsúszkák – Alacsony profilú szerelvények, ahol a hézag kritikus
Repülőgép belső terek – Panelszerelvények, üléselemek
Elektronikai burkolatok – Szorosan záródó alvázegységek
Bútorok – Csúszó mechanizmusok, sík felületek
Autóipar – Belső kárpitozás, panelek rögzítése
Ipari berendezések – Vezérlőpultok, gépvédők
Csomagok – Fogantyús sínek, csúszó mechanizmusok

Amit bizonyítani tudunk – Tanúsítványok és dokumentáció

Nem kérjük, hogy bízzon állításainkban. Harmadik fél általi ellenőrzést biztosítunk.

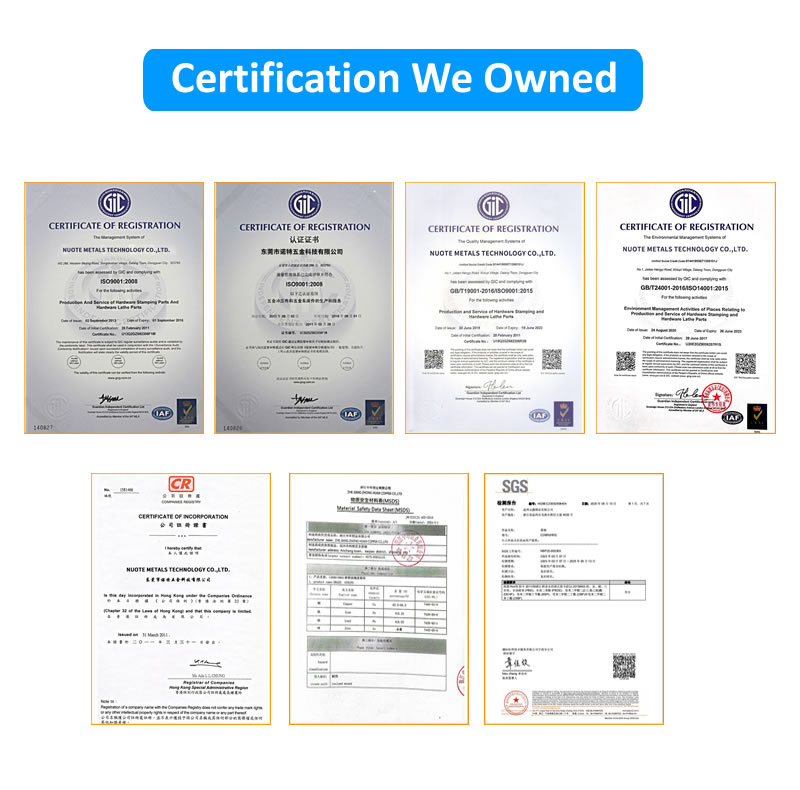

ISO 9001:2015 – Tanúsított minőségirányítási rendszer
RoHS megfelelőség – SGS-teszttel igazolva
REACH-megfelelés – Aktuális SVHC-nyilatkozat
SGS vizsgálati jelentések – Kérésre tételenként elérhető

A lapos fejű félcső szegecsek minden szállítmánya méretvizsgálati jelentést és anyagtanúsítványt tartalmaz. Ha további vizsgálatokra van szüksége – sóspray-, szakító- vagy kohászati analízisre –, azt biztosítjuk.

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mi a különbség a lapos fejű félcső szegecs és a süllyesztett fejű szegecs között?

V: A lapos fej büszkén ül a felületre (körülbelül 0,8–1,2 mm egy 5 mm-es szárnál). A süllyesztett fej egy síkban vagy a felszín alatt helyezkedik el, de ehhez egy előre fúrt kúpos (süllyesztő) szükséges az anyagban. A lapos fejű félcső szegecs nem igényel különösebb furatelőkészítést – csak egy egyenes furat. Ha a távolság 0,8–1,2 mm-es kiemelkedést tesz lehetővé, a lapos fej gyorsabb és olcsóbb, mint a süllyesztett fej. Ha nulla kiemelkedésre van szüksége, a süllyesztett a megfelelő választás.

2. kérdés: Használhatók-e a lapos fejű félcső szegecsek csúszó alkalmazásokban befogás nélkül?

V: Igen. Az alacsony profilt kifejezetten csúszó és korlátozott távolságú szerelvényekhez tervezték. Az 5 mm-es szárnál 0,8–1,2 mm-es lapos fej elég alacsony ahhoz, hogy a legtöbb csúszófelületet megtisztítsa. A fenti fiókos tok esetében a 0,9 mm-es fejmagasság teljesen megtisztította a fiókkeretet. Ha a hézag kisebb, mint 0,8 mm, javasoljuk, hogy váltson süllyesztett szegecsekre.

Q3: Milyen anyagok állnak rendelkezésre lapos fejű félcső szegecsekhez?

V: Lapos fejű félcső szegecseket gyártunk öt anyagcsaládban:

Alacsony széntartalmú acél – A legerősebb, legköltséghatékonyabb, horganyzott vagy nikkelezett
Rozsdamentes acél (304/316) – Tartós korrózióállóság
Sárgaréz (C2680) – Nem mágneses, dekoratív
Réz – A legmagasabb elektromos/hővezető képesség
Alumínium (5052/5056) – A legkönnyebb, nem mágneses
