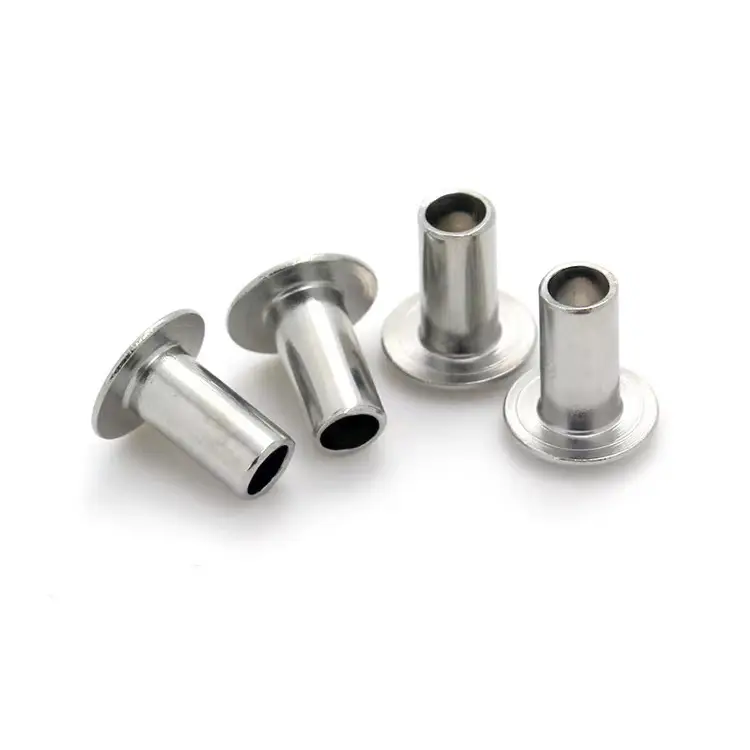

Acél félcsöves szegecs

A gyors, megbízható rögzítést igénylő nagy mennyiségű gyártósorokhoz,acél félcső szegecsekA Nuote Metals ideális egyensúlyt kínál. Ellentétben a nagy erőt és nehéz felszerelést igénylő tömör szegecsekkel, a félcsöves kialakítás – amely részben üreges a faroknál – nagyjából 70%-kal csökkenti a beállítási erőt, miközben megtartja a nyírószilárdság nagy részét. Az eredmény egy olyan rögzítőelem, amely gyorsan szerelhető, könnyebb szerszámokkal működik, és továbbra is tartós, megbízható csatlakozást biztosít.

Nuote Metals hidegfejű szegecsek alacsony szén-dioxid-kibocsátású acélból opcionális horganyozással vagy más felületkezeléssel. A több mint tíz éves gyártási tapasztalattal és teljes ISO 9001:2015 tanúsítvánnyal rendelkező félcsöves szegecseinket világszerte megbízhatónak tartják az autóipari, HVAC és ipari berendezések gyártói.

Mitől más egy félcsöves szegecs?

A félcső alakú szegecs meghatározó jellemzője a sekély üreg a farok végén – jellemzően a henger hosszának 45–55%-a. A beszerelés során ennek az üreges résznek csak a vékony fala gördül kifelé, hogy kialakítsa a rögzítést. Ez alapvetően különbözik a tömör szegecstől, ahol a teljes szárnak deformálódnia kell.

A legtöbb ipari, autóipari, HVAC és hardver alkalmazáshoz a félcső alakú szegecs több mint elegendő erőt biztosít, miközben hatékonyan tartja a termelést.

Műszaki adatok – Anyagok, méretek és felületek

Anyagtulajdonságok

Szabványos méretek

Mi gyártunkacél félcső szegecseka következő szárátmérőkben. A fej stílusa, a fej átmérője és a hordó hossza méretenként változik, és szabványos tartományként szerepel. Egyedi méretek kérésre elérhetőek.

Tűrések: A szár átmérője ±0,05 mm, a fej átmérője ±0,15 mm, a teljes hossza ±0,15 mm. A szegecs hosszát a szegecsfej alsó oldalától mérjük. Egyedi hordóhosszak és fejátmérők kérésre elérhetők. Nincs szerszámdíj a fent felsorolt ​​szabványos méretekhez.

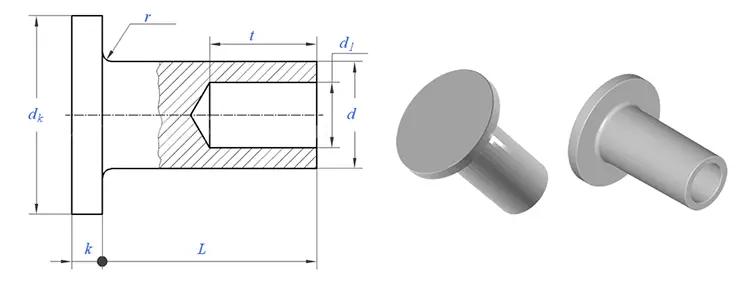

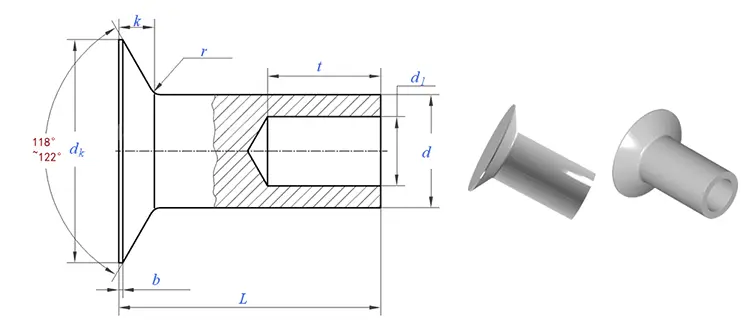

Fejstílusok elérhetők

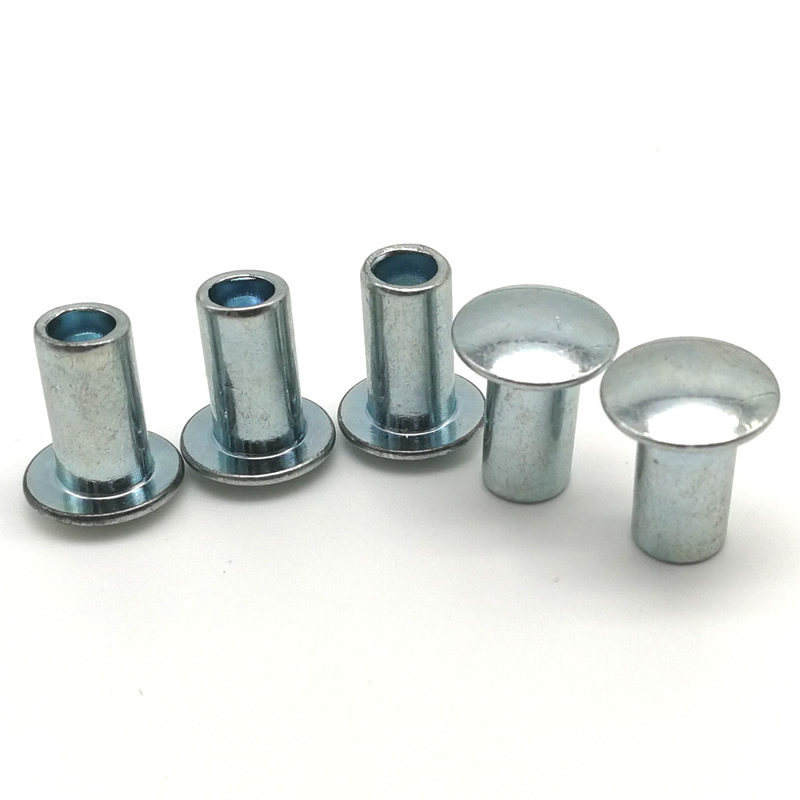

Felületi kikészítések

Kültéri vagy nedvességnek kitett alkalmazásokhoz erősen ajánljuk a horganyzott acél félcső szegecseket.

Mechanikai adatok (5 mm-es acélszegecs, 2 mm-es acéllemezbe beállítva)

Nézze meg, hogyan készítünk szegecseket

Hidegfejű présgépeink huzalból egyetlen folyamatos sorozatban szegecseket alakítanak ki – húzás, vágás, fejelés, üreges extrudálás és vágás. A videó bemutatja a teljes folyamatot a huzaladagolástól a kész szegecskidobásig, minden szakaszában valós idejű minőségfigyeléssel.

Példa egy valódi vásárlóra – Összecsukható ágykeret összeállítás

Ez az egyik a sok alkalmazás közül a félcső alakú szegecsekhez. Azért tesszük bele, hogy a valós termelési felhasználást mutassuk be, nem pedig azért, hogy korlátozást javasoljunk.

A kempingezéshez és a sürgősségi ellátáshoz használt hordozható összecsukható ágyakat gyártó cégnek megbízható, költséghatékony szegecsre volt szüksége az ollós csuklópántok illesztéseihez. Az összecsukható ágykeret 1,8 mm vastag acélcsövet használt. A korábbi tömör szegecsek nagy rögzítőerőt igényeltek, ami az összeszerelés során időnként deformálta a csöveket, és lelassította a gyártósorukat. Az ügyfél alkalmi kültéri használatra is rozsdaálló felületet kívánt.

A Nuote Metals horganyzott acél félcsöves szegecseket szállított – 5,0 mm-es szárátmérő, 9,0 mm-es rácsos fej, 12,0 mm-es hordóhossz –, összesen 600 000 darabot első rendelésükre. A félcső alakú üreg több mint 60%-kal csökkentette a beállítási erőt, kiküszöbölve a cső deformációját. A széles rácsos fej egyenletesen osztotta el a szorítóerőt, megakadályozva az áthúzást. A horganyzás 72 órás sópermet elleni védelmet biztosított, biztosítva, hogy a szegecsek ne rozsdásodjanak be nedves körülményeknek való kitétel után.

Az ügyfél 1000 összecsukható ágyon tesztelte a szegecseket. 5000 hajtogatási ciklus és a nedvességkamra tesztelése után nem figyeltek meg lazulást vagy rozsdásodást. Azóta összesen több mint 2 millió darabot rendeltek újra, és most már a teljes összecsukható ágy termékcsaládjukhoz megadják szegecseinket.

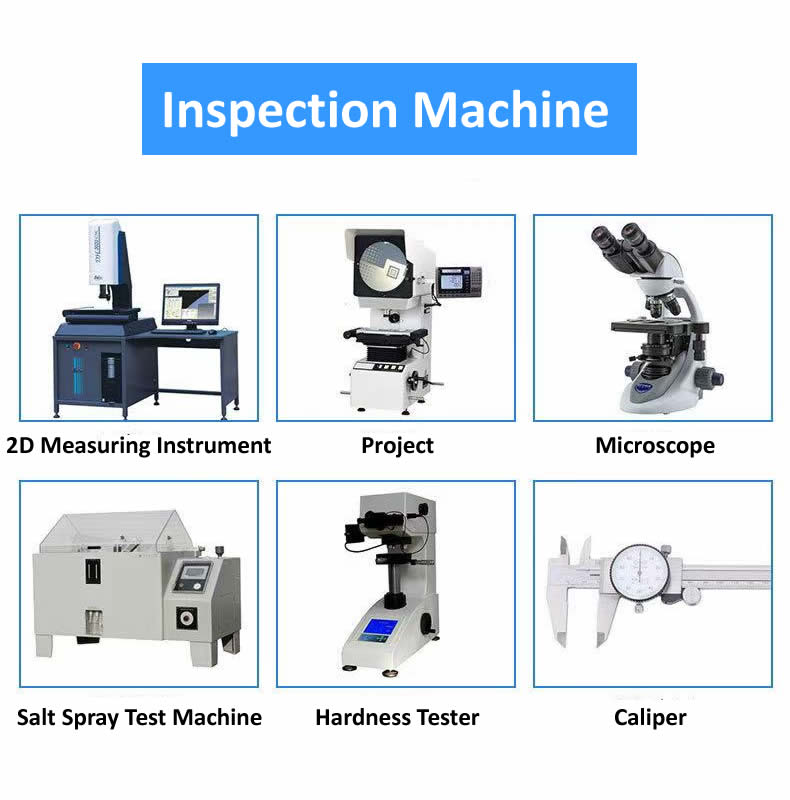

Házon belüli ellenőrző berendezéseink

A kalibrált ellenőrző berendezések teljes skáláját karbantartjuk az acél félcső szegecsek minden tételének ellenőrzésére:

• Digitális féknyergek– Gyors méretellenőrzés a gyártás során
• Mikrométerek– A szár átmérőjének és falvastagságának pontos mérésére
• 2.5D képmérő rendszer– A teljes kontúrméréshez és a koncentrikusság ellenőrzéséhez
• Profil projektor (optikai komparátor)– Az üregmélység, a fejszög és az élsugár vizsgálatához
• Lézeres mikrométer– Nagy sebességű, érintésmentes átmérőméréshez
• Rockwell keménységmérő– A nyersanyag keménységének ellenőrzésére
• Sópermet tesztkamra– Bevont szegecsek korrózióállósági vizsgálatához (ASTM B117)
• Spektrométer– A bejövő tekercsek anyagösszetételének ellenőrzésére
• Univerzális tesztgép– Nyíró- és szakítószilárdság igazolására

Minden berendezést évente kalibrálnak akkreditált harmadik fél laboratóriumai. Az ellenőrzési jegyzőkönyveket öt évig őrzik meg.

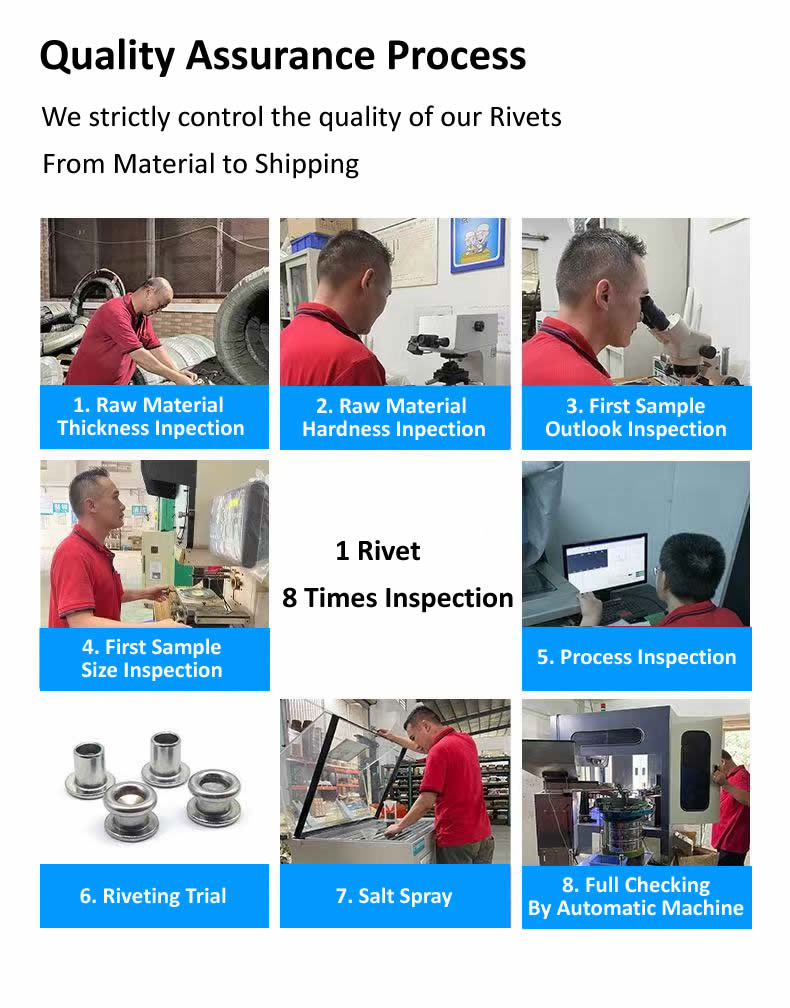

Minőségellenőrzésünk – egy szegecs, nyolc ellenőrzés

Nem hagyatkozunk véletlenszerű mintavételre. A szegecsek minden tétele nyolc különálló minőségi kapun halad át, mielőtt elhagyná gyárunkat. Az elv egyszerű: mérj korán, mérj gyakran, és soha ne feltételezz.

• Nyersanyag átmérő ellenőrzése– A bejövő vezeték mérése lézermikrométerrel történik. Átmérőtűrés: ±0,02 mm. A tartományon kívül eső tekercseket a rendszer visszautasítja, mielőtt a fejlécünket érintené.
• Nyersanyag keménységi ellenőrzés– Minden tekercsből egy mintát egy Rockwell keménységmérőn tesztelnek. Alacsony széntartalmú acélokhoz HRB 60–80 szükséges. Túl puha, és a szegecs eldeformálódik a fejelés során. Túl kemény, és az üreg megrepedhet.
• Az első cikk megjelenésének ellenőrzése– A szerszámbeállítás után az első 10 szegecset szemrevételezéssel nagyítással ellenőrzik. Keresünk repedéseket, villogást, egyenetlen fejeket vagy felületi nyomokat. Bármilyen látható hiba leállítja a prést.
• Első cikk méretellenőrzés– Ugyanazt a 10 szegecset egy optikai komparátoron mérik. A fej átmérője, a fej magassága, a szár átmérője, a teljes hossz és az üreg mélysége. A gyártás megkezdése előtt mindegyiknek a rajzi tűréshatáron belül kell lennie.
• Folyamat közbeni ellenőrzések– A tömeggyártás során 500 darabonként 5 szegecset húz a kezelő. A méreteket digitális féknyergekkel és az üregmélység mérésére szolgáló go/no-go mérővel ellenőrzik. Bármilyen elmozdulás kiváltja a szerszámbeállítást.
• Tesztbeállítás (próbaszegecselés)– 2000 darabonként 3 szegecset állítunk be egy reprezentatív anyagmintába (az Ön összeállításával azonos vastagságú és típusú). A rögzítőelem szimmetriáját és feszességét ellenőrzik. Laza vagy repedt szegecseket nem fogadunk el.
• Sópermet teszt (ha szükséges)– Kültéri vagy bevonatos szegecsekhez mintákat küldünk laborunkba ASTM B117 sópermet vizsgálatra. Horganyzás: 48-96 óra. A tételhez tanúsítványt adnak ki.
• Végső kimenő ellenőrzés– Csomagolás előtt minden szegecs átmegy egy optikai válogatógépen. A kamerák ellenőrzik a fej átmérőjét, a fej magasságát, a szár átmérőjét, a teljes hosszt és az üreg mélységét. Az elutasítottak automatikusan kidobásra kerülnek. Ezután egy véletlenszerű AQL-mintát (II. szint, 1.0) veszünk a kézi ellenőrzéshez.

Egy acél félcső szegecs, amely túléli mind a nyolc lépést, készen áll a gyár elhagyására. Öt évig minden ellenőrzésről nyilvántartást vezetünk.

Ügyfeleink véleménye – Valódi visszajelzés

Tanúsítványaink és kitüntetéseink

A Nuote Metals a következő tanúsítványokkal és akkreditációkkal rendelkezik:

• ISO 9001:2015– TÜV SÜD által tanúsított minőségirányítási rendszer
• RoHS megfelelőség– SGS harmadik fél által végzett tesztelés igazolta
• REACH megfelelés– SVHC deklarációs áram
• ASTM F1941– A horganyzás szabványának megfelelő
• SGS tesztjelentések– Egyedi tételekhez kérésre elérhető

Minden tanúsítvány és vizsgálati jelentés kérésre elérhető.

Ahol acél félcső szegecseket használnak

Ezek a legjobb választás olyan alkalmazásokhoz, ahol az erő, a sebesség és a költséghatékonyság a prioritás:

• Bútorgyártás– Összecsukható ágyak, székek, kanapék, zsanérszerelvények, keretcsatlakozások
• Autóipar– Fékbetétek, tengelykapcsoló burkolatok, belső kárpitozás, karosszériaelemek
• HVAC berendezések– Szekrény összeszerelés, légcsatorna csatlakozások, ventilátorházak
• Ipari berendezések– Gépvédők, vezérlőpanelek, szállítószalag alkatrészek
• Építés– Könnyű szerkezeti csatlakozások, fém vázszerkezet, építészeti vasalat
• Elektronika– Alkatrészek rögzítése, alváz összeszerelés, áramköri lapok leválasztása
• Bőráruk és kárpit– Övlyukak, táska vasalat, szövet rögzítések

Hogyan dolgozunk – Gyakorlati információk

• Minták- 20-50 ingyenes darab normál raktári méretekhez (a szállítási költséget a vásárló fizeti)
• Próbarendelés– 10 000 darab ajánlott az első érvényesítéshez
• MOQ– 2000 darab (standard méretek), 5000 darab (egyedi hordó vagy fej típus)
• Átfutási idő (készlet)– 5-7 munkanap
• Átfutási idő (egyedi)– 10-12 munkanap
• Szerszámdíjak– Nincs szabványos fejtípusokhoz és szárátmérőkhöz (1,5–8 mm)

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mi a különbség az acél félcső szegecs és a tömör acélszegecs között? Mikor válasszam a félcsöves változatot?

V: Az alapvető különbség az üreges üreg a farokban. Az acél félcsöves szegecs csúcsán sekély üreg található, amely az azonos átmérőjű tömör szegecshez szükséges erő mindössze 25-30%-át teszi ki. Ez gyorsabbá teszi a beszerelést és kíméli a környező anyagokat. A tömör szegecsek valamivel nagyobb nyírószilárdságot biztosítanak (a félcsövek megtartják a szilárd szegecsszilárdság 80–90%-át), de nehéz felszerelést és több időt igényelnek. A legtöbb ipari, autóipari, HVAC és hardver alkalmazáshoz – beleértve a fenti összecsukható ágy tokot is – a félcső alakú szegecsek több mint elegendő szilárdságot biztosítanak a termelés hatékonyságának megőrzése mellett. Csak extrém szerkezeti terhelésekhez válasszon tömör szegecseket, ahol a maximális nyírószilárdság az egyetlen prioritás.

Q2: Lehetacél félcső szegecsekszabadban használható rozsdásodás nélkül?

V: Igen, megfelelő kivitelben. A bevonat nélküli acél gyorsan rozsdásodik, ha nedvességnek van kitéve. Szabványos alacsony szén-dioxid-kibocsátású acélszegecseink horganyzott (átlátszó, kék vagy sárga) bevonattal kaphatók, amely 48–96 órás sópermetezési ellenállást biztosít – ez elegendő beltéri és védett kültéri használatra. A fenti összecsukható ágy tok esetében a horganyzás 72 órás védelmet nyújtott az alkalmi nedvesség ellen. Igényesebb kültéri vagy tengerparti környezetben javasoljuk, hogy váltson rozsdamentes acél félcső szegecsekre (304 vagy 316), amelyek 200–1000+ órányi sópermet elleni védelmet biztosítanak.

3. kérdés: Hogyan válasszam ki a megfelelő hengerhosszt egy acél félcső szegecshez?

V: Válasszon olyan hordóhosszt, amely körülbelül 1,5–2,0 mm-rel hosszabb, mint a teljes anyagköteg vastagsága. Például, ha két 2 mm-es acéllapot (összesen 4 mm) összeköt, válasszon egy 5,5–6,0 mm-es hordóhosszt. Ez az extra hosszúság elegendő anyagot biztosít ahhoz, hogy az üreges rész kifelé gördüljön, és biztonságos rögzítést hozzon létre anélkül, hogy a fenékre süllyedne. Ha a hordó túl rövid, gyenge lesz a rögzítés. Túl hosszú, és a hordó összegyűrhet. A szegecs hosszát a szegecsfej alsó oldalától a test végéig kell mérni. Küldje el nekünk az anyaghalmaz vastagságát, és mi ajánljuk a pontos hordóhosszt.

Készen áll az összeszerelő gépsor optimalizálására?

Ha jelenleg tömör szegecseket használ, és lassú összeszereléssel, deformálódott anyagokkal vagy magas szerszámköltséggel küzd, váltsonacél félcső szegecsekjelentős változást hozhat.

Amit kínálunk:

• Többféle fejtípus – kerek, ovális, rácsos, lapos és süllyesztett
• Széles szártartomány - 1,5-8,0 mm
• Egyedi hosszúságok – A hordó hossza a pontos anyaghalmaznak megfelelően
• Horganyzás alapkivitelben – 48-96 órás sópermet elleni védelem
• ISO 9001:2015– Teljes minőségbiztosítási rendszer nyomon követhető dokumentációval

Kezdje el három lépésben:

• Küldje el nekünk a specifikációit – a szár átmérője, a hordó hossza (vagy az anyagköteg vastagsága), a fej stílusa, kivitele és mennyisége
• 24 órán belül válaszolunk – a szerszámköltséggel (ha van), a darabárral és az átfutási idővel együtt
• Szállítunk mintákat – 20–50 ingyenes darabot, hogy tesztelje a tényleges anyagon

Küldje el kérdését a Nuote Metals-nak még ma.
