Rácsos fej szegecsek

Rácsos fej szegecsekÖn határozza meg, ha egy kerek vagy lapos fej nem elég széles. A rácsos fej fejátmérője a szár átmérőjének 2,2–2,8-szorosa – lényegesen szélesebb, mint a kerek fej (1,6–1,8×) és a lapos fej (2,0–2,5×). Ez az extra szélesség nagyobb csapágyfelületet hoz létre, és szélesebb területen osztja el a szorítóerőt. Az eredmény: a szegecs a helyén marad anélkül, hogy áthúzná a puha vagy törékeny anyagokat.

Ha műanyagot, vékony fémlemezt, puhafát vagy kompozit anyagokat köt össze, a széles rácsos fej a különbség a tartós és a meghibásodott illesztés között.

Rácsos kontra kerek – Miért számít a szélesség?

Amit készítünk – két minta, öt anyag

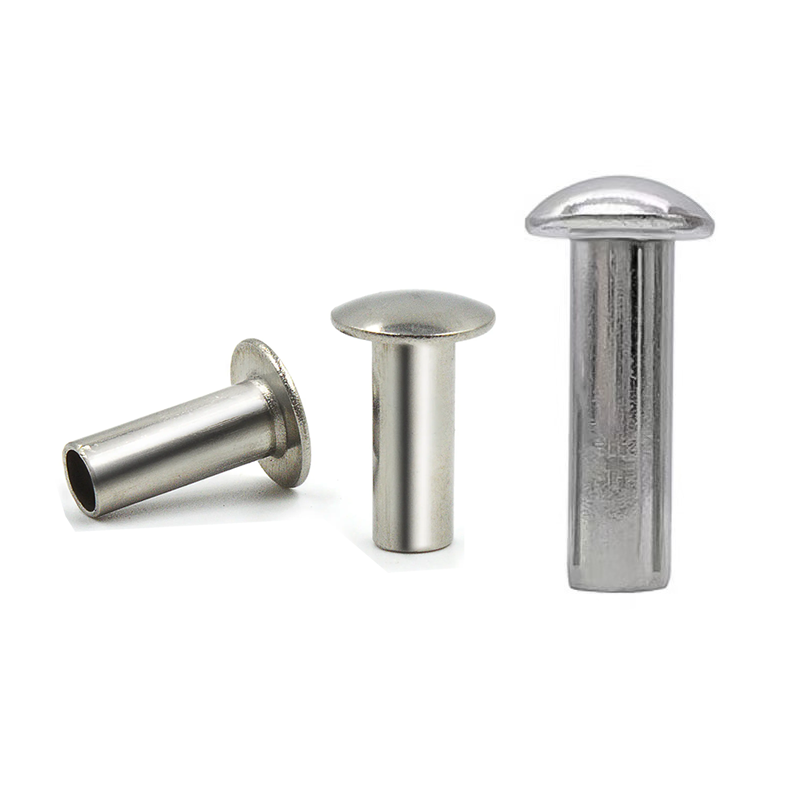

Rácsos fej szegecsektömör és félcsöves kivitelben is kaphatók. A széles, sekély kupola geometriája miatt ehhez a fejstílushoz nem kapható teljes cső.

Elérhető anyagok:Alacsony széntartalmú acél, rozsdamentes acél (304/316), sárgaréz (C2680), réz (C11000), alumínium (5052/5056)

Befejezi: Horganyzott, fekete oxid, passzivált, lakkozott, nikkelezett, antikolt, eloxált, sima – anyagtól függően.

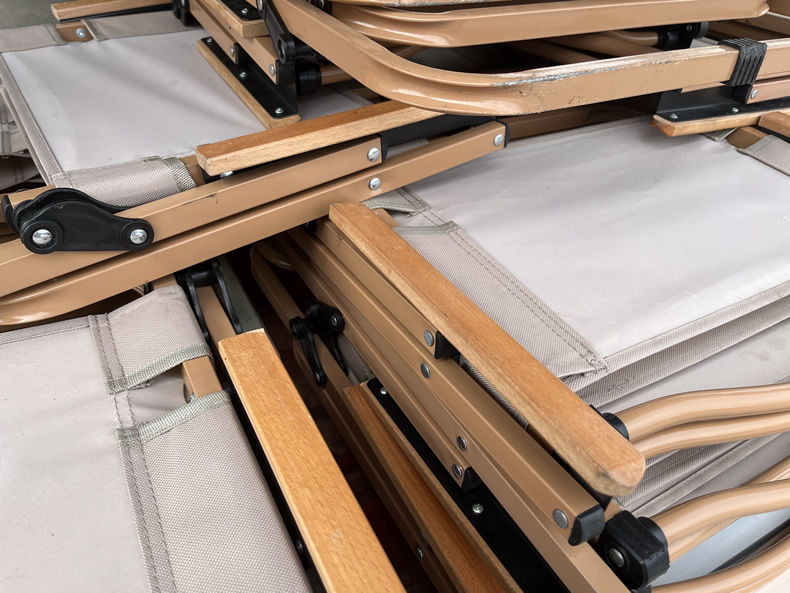

Valódi alkalmazás – Összecsukható széküléstámasz

Egy bútorgyártó acélvázra erősített polipropilén üléshéjjal összecsukható székeket gyártott. Az eredeti kialakítás négy rögzítési ponton kerek fejű szegecseket használt. Néhány hónapos használat után a szegecsfejek áthúzták a műanyagot – a keskeny csapágyfelület nem bírta a terhelést, amikor az emberek leültek.

A gyártó megpróbált alátéteket használni a kerek fejek alatt. Működött, de megnövelte az összeszerelési időt és az alkatrészek költségét. Olyan rögzítőelemre volt szükségük, amely mindkét feladatot képes elvégezni – széles csapágyat és gyors rögzítést.

A Nuote Metals horganyzott acél rácsos fejű félcső szegecseket szállított – 4,0 mm-es szár, 10,5 mm-es rácsos fej, 10,0 mm-es hordóhossz. A széles rácsos fej a kerek fejet és az alátétet is egy komponensben helyettesítette. A félcső alakú üreg alacsonyan tartotta a beállítási erőt, megakadályozva a repedéseket a polipropilénben. A horganyzás rozsdavédelmet nyújtott az acélváz csatlakozáshoz.

Az ügyfél 1000 széket futott át a gyártósoron. A rácsos fej szegecsei tisztán rögzítettek, szorosan tartottak, és nem volt szükség külön alátétekre. Nincs áthúzás. Nincs repedés. Nincsenek további összeszerelési lépések.

Standard opciók – Egyedi az Ön specifikációi szerint

Rácsos fej szegecsekpontosan az Ön igényei szerint készülnek. Mivel a fej átmérője lényegesen szélesebb, mint más fejtípusoknál, minden rendelést az adott anyagvastagságnak és furatméretnek megfelelően készítünk.

Amire szükségünk van tőled:

• A szár átmérője 1,5-8,0 mm
• Fejátmérő – az Ön csapágyfelületi igényének megfelelően
• Teljes hossz – vagy a teljes anyagköteg vastagsága
• Anyaga - acél, rozsdamentes, sárgaréz, réz vagy alumínium
• Kivitel – tömör vagy félcsöves
• Kivitel – horganyzott, passzivált, lakkozott, nikkelezett, eloxált stb.

Javasoljuk:Ha nem biztos a fej átmérőjében, küldjön nekünk egy mintát az anyagából (egy selejt darab jó). Megvizsgáljuk az optimális fejméretet a tényleges anyagon, és javasoljuk a megfelelő specifikációt.

A szabványos rácsos fejméretekhez nincs szerszámköltség. A minták tesztelésre rendelkezésre állnak.

A rácsos fejek különbsége – széles csapágy tömeg nélkül

A rácsos fej az elérhető legszélesebb szabványos fejtípus – és alacsonyan is marad. A széles, sekély kupola maximális felfekvési felületet biztosít, miközben viszonylag alacsonyan tartja a fejmagasságot (a fejátmérő 25-30%-a).

Mit jelent ez az összeállításra nézve:

• Kevesebb áthúzás – A széles fej nagyobb területen osztja el a terhelést, csökkentve a puha anyagok terhelését. Műanyag, kompozit és vékony fémlemez esetében ez kritikus.
• Kevesebb anyagi kár – A sekély kupola és a sima él megakadályozza, hogy a környező anyagba belevágjon vagy bevászon.
• Nincs szükség alátétre – A rácsos fej beépített alátétként működik, így nincs szükség külön hardverre.

Így tesszük egységessé:

• Ellenőrzött formázás – A széles, sekély kupolát nehezebb kialakítani, mint egy kerek fejet. Többlépcsős fejfejezési eljárásunk biztosítja, hogy a fém egyenletesen, gyűrődés nélkül folyjon.
• Precíziós szerszámok – A rácsos profilt meghatározott koronasugárra és élszögre vágják. Minden szegecsnek ugyanaz a profilja.
• Koncentricitás ellenőrzése – A fejnek ±0,10 mm-en belül kell lennie a szár közepén. A középen kívüli fejek csökkentik a csapágyak hatékonyságát.

Minőségellenőrzés – Hogyan tartsuk következetesen széles fejjel

A rácsos fejeket nehezebb jobbra állítani, mint a kerek fejeket. A széles, sekély kupola több lehetőséget teremt a gyűrődésre, az egyenetlen vastagságra és a középponttól eltérő formázásra. Minden rácsos fej tételt fokozott figyelemmel kezelünk.

Amit ellenőrizünk:

• A szár átmérője – ±0,05 mm. Ha nem illik a lyukba, semmi más nem számít.
• Fej átmérő – ±0,20 mm. A csapágyfelület az oka annak, hogy a rácsos fejet választotta. Minden tételt mérünk.
• Fejmagasság – ±0,15 mm. Túl magas, és előfordulhat, hogy nem tisztítja a szomszédos alkatrészeket. Túl lapos, és rosszul néz ki.
• A fej síksága – A fej alsó részének egy síkban kell feküdnie az anyaggal. Nincsenek hiányosságok.
• Az üreg mélysége – a hordó hosszának 45-55%-a. Túl sekély, a beállítási erő nagy. Túl mély, a csattanás gyenge.
• Koncentricitás – A fejnek ±0,10 mm-en belül kell lennie a szár közepén. A középen kívüli fejek csökkentik a csapágyak hatékonyságát.

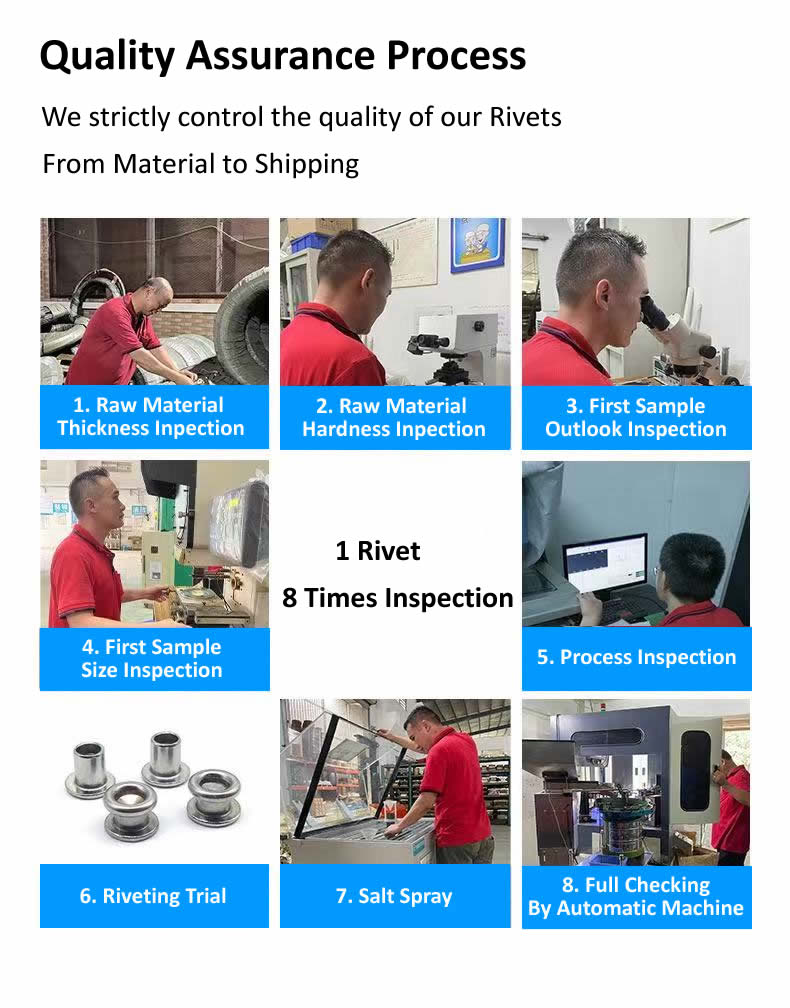

Ellenőrzési folyamatunk:

• Bejövő huzal – Az átmérőt és a keménységet a gyártás megkezdése előtt ellenőrizzük.
• Első cikk – 10 szegecs optikai komparátoron mérve. Minden dimenzió ellenőrizve.
• Folyamatban – 5 szegecs 500 darabonként. Bármilyen sodródás megállítja a prést.
• Kötéspróba – 2000 darabonként, mintaanyagba beállítva. A rögzítés szimmetria és feszessége szempontjából megvizsgálva.
• Végső válogatás – 100%-os optikai ellenőrzés. Az AQL minta manuálisan ellenőrizve.

Amit valójában kapsz – Teljes feljegyzés arról, amit készítettünk

Nem csak szegecseket szállítunk. Feljegyzést küldünk arról, hogy pontosan mit gyártottak és hogyan ellenőrizték.

A csomag tartalma:

• Anyagtanúsítvány – A felhasznált tekercs kémiai összetétele és szakítószilárdsága
• Ellenőrző lap – A tételből származó 10 szegecs tényleges méretei (a tényleges számok, nem csak a "tűréshatáron belül")
• Kidolgozási tanúsítvány – A bevonat vastagsága XRF-vel ellenőrzött (ha van)
• Megfelelőségi dokumentum – Minőségbiztosítási vezetőnk írta alá, kötegelt nyomon követhető

Miért számít ez:Ha valaha is fellép egy mező meghibásodása, akkor rendelkeznie kell a rekordokkal, amelyekkel visszavezetheti azt a pontos anyagtekercsig. A másolatokat öt évig őrizzük meg.

Tanúsítvánnyal rendelkezik:ISO 9001:2015, RoHS, REACH

Ahol rácsos fejű szegecseket használnak

• Műanyag szerelvények – Bútorok, tárolóedények, berendezésházak
• Vékony fémlemez – HVAC légcsatorna, elektromos burkolatok, autóipari panelek
• Kompozitok – Üvegszálas panelek, laminált anyagok, szendvics szerkezetek
• Puhafa – Bútorok, raklapok, ládák, kültéri szerkezetek
• Túlméretes lyukak – Ha a furattűrések lazak, és szélesebb fejre van szükség a fedéshez
• Vászon és nehéz szövet – ponyvák, napellenzők, sátrak, transzparensek
• Lakóautó és pótkocsi szerelvények – Panelek, belső kárpitozás, külső tartozékok

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mikor válasszak rácsos fejű szegecset kerek vagy lapos fej helyett?

V: Válassza a rácsos fejet, ha a lehető legszélesebb csapágyfelületre van szüksége, hogy megakadályozza a puha vagy törékeny anyagok áthúzását. A rácsos fej átmérője a szár átmérőjének 2,2–2,8-szorosa – lényegesen szélesebb, mint a kerek fej (1,6–1,8×) és a lapos fej (2,0–2,5×). Válassza a kerek fejet, ha maximális fejerőre és ütésállóságra van szüksége. Válassza a lapos fejet, ha kis távolságra van szüksége. A fenti összecsukható székház esetében a rácsos fej volt a megfelelő választás, mivel a széles felfekvési felület kiküszöbölte az áthúzást anélkül, hogy bármilyen tervezési változtatást igényelt volna.

2. kérdés: A rácsos fejű szegecsek használhatók műanyagban repedés nélkül?

V: Igen – és ez az egyik elsődleges alkalmazásuk. A széles csapágyfelület nagyobb területen osztja el a beállítási erőt, csökkentve a rideg anyagok feszültségét. A legjobb eredmény érdekében a következőket ajánljuk:

• Válasszon félcsöves kialakítást, hogy 70%-kal csökkentse a beállítási erőt
• Válasszon egy hordóhosszt, amely 1,5–2,0 mm-rel hosszabb, mint az anyaghalmaz
• Használjon prést (ne kalapácsot) az ellenőrzött, egyenletes erő eléréséhez
• Teszteljen egy mintadarabon, mielőtt elkötelezi magát a teljes gyártás mellett

Az összecsukható székdobozhoz az ügyfél félcső alakú rácsos fejű szegecseket használt, szabályozott présbeállítással – nincs repedés, nincs áthúzás.

Q3: Milyen anyagok állnak rendelkezésre a rácsos fejű szegecsekhez?

V: Öt anyagcsaládban gyártjuk őket:

• Alacsony széntartalmú acél – A legerősebb, legköltséghatékonyabb, horganyzott vagy nikkelezett
• Rozsdamentes acél (304/316) – Állandó korrózióállóság, alapkivitelben passzivált
• Sárgaréz (C2680) – Vezetőképesség, nem mágneses, dekoratív
• Réz (C11000) – A legmagasabb elektromos/hővezető képesség
• Alumínium (5052/5056) – A legkönnyebb, nem mágneses

Mind az öt anyagot közös szárátmérővel raktározzuk. A rácsos fej széles felfekvési felülete különösen hatékony alumínium szegecsekhez könnyű szerkezetekben.
