Alumínium félcsöves szegecsek

A súlykérdés – Miért számít az alumínium?

Minden kilogrammnak, amit egy termékhez hozzáad, ára van. A repülésben ez az üzemanyag. Az autóiparban ez a károsanyag-kibocsátás. A tengerészetben ez a teljesítmény. A hordozható berendezéseknél ez a felhasználó fáradtsága.

Alumínium félcső szegecsekaz acélszegecsek súlyának körülbelül egyharmada. Ez nem kis különbség – megváltoztatja a termékek tervezésének, kezelésének és üzemeltetésének módját.

Fontolja meg ezt:

• Egy 5 mm-es acélszegecs súlya körülbelül 1,8 g
• Egy 5 mm-es alumínium szegecs súlya körülbelül 0,6 g
• 1000 szegecsenként 1,2 kg súlyt takarít meg

Egy 500 szegecsből álló termék esetében ez 600 gramm megtakarítást jelent – ​​nincs tervezési változás, csak anyagcsere. Azokban az iparágakban, ahol minden gramm számít, ez jelentős.

Három szám, amely meghatározza az alumínium félcső szegecseket

5052– Az alumínium szegecsek igáslova. Jó szilárdság, kiváló korrózióállóság és széles körben elérhető. Válassza ezt a legtöbb alkalmazáshoz.

5056 – Nagyobb szilárdság, mint 5052, hasonló korrózióállósággal. Válassza ezt, ha könnyű alumíniumra van szüksége, de az alkalmazás nagyobb nyírószilárdságot igényel.

Egy alkalmazás, ahol a súlycsökkentés mindent megváltoztatott – drónok

Probléma lépett fel egy dróngyártónál. Mindegyik drón 120 szegecset használt a szénszálas váz és a motortartók összeszereléséhez. Az acélszegecsek csaknem 200 grammal növelték a teljes tömeget, ami majdnem két perccel csökkentette a repülési időt.

Áttértek alumínium félcsöves szegecsekre – 3,0 mm-es szár, 5,5 mm-es kerek fej, 6,0 mm-es hordóhossz, 5056-os fokozat, átlátszó eloxált. Az alumínium szegecsek az acélszegecsek egyharmadát tették ki. Súlymegtakarítás drónonként: 130g. További repülési idő: körülbelül 1,5 perc.

A félcső alakú üreg csökkentette a beállítási erőt, megakadályozva a szénszálas keret sérülését. Az 5056-os minőség biztosította a motorrögzítéshez szükséges szilárdságot. Az átlátszó eloxált felület illeszkedett a meglévő hardver megjelenéséhez.

A dróngyártó azóta több mint egymillió szegecset használt a teljes drónsorozatában.

Ahol az alumínium félcső szegecseknek van értelme

Válasszon alumíniumot, ha:

• A súly kritikus- Minden gramm számít. Ez nem csak a szállítási költségekre vonatkozik; a termék teljesítményéről van szó. Egy könnyebb drón tovább repül. Egy könnyebb hátizsák könnyebben hordozható. Egy könnyebb autó továbbmegy.
• A korróziónak való kitettség mérsékelt– Az alumínium természetes oxidréteget képez, amely véd a korrózió ellen. Édesvízben, páratartalomban és esőben az alumínium jól teljesít. Sós víznek való kitettség esetén vegye figyelembe az 5056-os minőséget, vagy váltson rozsdamentes acélra.
• Nem mágneses szükséges– Az alumínium nem mágneses, így alkalmas elektronikai eszközökhöz, MRI-berendezésekhez és érzékeny műszerekhez.
• A költség egy tényező– Az alumínium drágább, mint az acél, de olcsóbb, mint a sárgaréz vagy a rozsdamentes acél. A könnyű súlyt és a korrózióállóságot igénylő alkalmazásokhoz mérsékelt költség mellett az alumínium az édes pont.

Fontolja meg az alternatívákat, ha:

• Maximális erő szükséges– Az acélnak nagyobb a szakítószilárdsága. Nagy terhelésnek kitett szerkezeti kötésekhez az acél a jobb választás.
• A sósvíz expozíció folyamatos– A rozsdamentes acél kiválóan ellenáll a sós víznek.
• Vezetőképesség szükséges– A sárgaréz vagy a réz jobb az elektromos alkalmazásokhoz.

Alumínium vs. acél vs. sárgaréz – Gyors összehasonlítás

Az alumínium félcső szegecsek meghatározása – Gyors kiválasztási útmutató

1. lépés – Válassza ki a fokozatot

2. lépés – Válassza ki a szár átmérőjét

3. lépés – Válassza ki a hordó hosszát

• Mérje meg a teljes anyagköteg vastagságát.
• Adjon hozzá 1,5–2,0 mm-t a rögzítéshez.
• Példa: 3 mm-es köteg + 1,5 mm = 4,5 mm-es hordóhossz.

4. lépés – Válassza ki a fejstílust

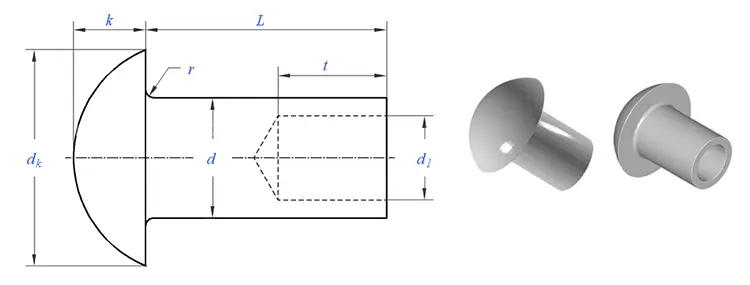

• Kerek– látható ízületek, hagyományos megjelenés

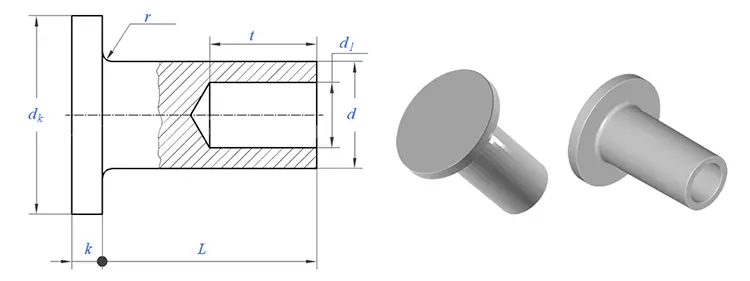

• Lakás– korlátozott távolságú szerelvények
• Ovális– dekoratív, sima megjelenés
• Köteg– puha anyagok, széles csapágyfelület

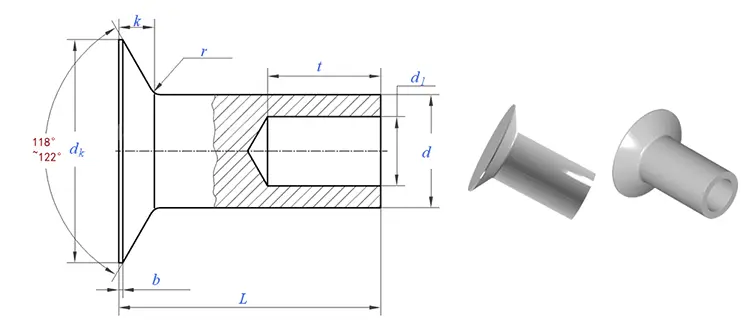

• Süllyesztett– síkfelületi követelmények

5. lépés – Válassza ki a befejezést

• Természetes (eloxált)– átlátszó vagy színes eloxált a korrózióvédelem érdekében
• Egyszerű– bélyegzett, nincs bevonat

Hogyan készítsünk szegecseket – a huzaltól a kész alkatrészig

Hidegfejű alumínium félcső szegecseket gyártunk 5052 és 5056 alumíniumhuzalból.

Amit mi irányítunk:

• A vezeték minősége– Minden tekercs összetételét és keménységét teszteljük, mielőtt elérné a fejlécünket.
• Cím– Három progresszív ütés formálja a fejet, kinyomja a szárat, és létrehozza a félüreges üreget.
• Trimmelés– Eltávolítja a vakut a fej széle körül.
• Bukdácsoló– Eltávolítja a mikrosorját.
• Eloxálás– Korrózióvédelemre és megjelenésre vonatkozó előírásoknak megfelelően alkalmazva.

Amit ellenőrizünk:

• A szár átmérője– ±0,05 mm
• Az üreg mélysége– a hordóhossz 45–55%-a
• A fej geometriája– Átmérő, magasság és koncentrikusság
• Keménység– Megfelel a minőségi specifikációnak

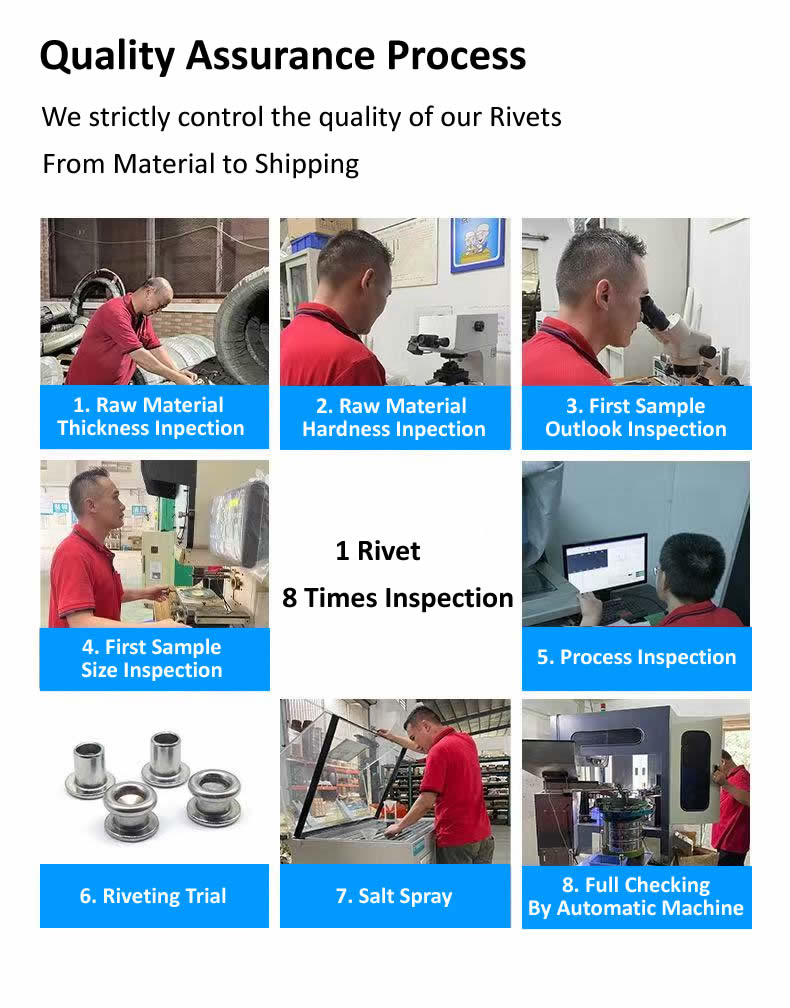

Minőségellenőrzésünk – egy szegecs, nyolc ellenőrzés

• Nyersanyag átmérő ellenőrzése – Lézeres mikrométer, ±0,02 mm
• Nyersanyag keménység ellenőrzése – Rockwell teszter
• Első cikk megjelenésének ellenőrzése – 20-szoros nagyítás a hibákért
• Az első cikk méretellenőrzése – Optikai komparátor ellenőrzése
• Bedolgozás közbeni ellenőrzések – 5 szegecs 500 darabonként
• Tesztbeállítás – 2000 darabonként, mintaanyagba beállítva
• Sópermet teszt (ha szükséges) – ASTM B117
• Végső kimenő ellenőrzés – Optikai válogatás + AQL kézi ellenőrzés

Ahol alumínium félcső szegecseket használnak

Ezek a legjobb választás a könnyű szerelvényekhez:

• Repülőgép– Belső panelek, üléselemek, nem szerkezeti elemek
• Autóipar– Karosszéria panelek, belső kárpitozás, könnyű szerkezetek
• Tengeri– Csónak belső terei, fedélzeti hardver, nem szerkezeti csatlakozások
• Szórakoztató elektronika– Laptopház, készülékházak, könnyű szerelvények
• Sportszerek– Kerékpárok, kempingfelszerelések, hátizsákok
• Orvosi berendezések– Könnyű keretek, hordozható eszközök
• Ipari berendezések– Könnyű védőburkolatok, panelek, alkatrészek

Tanúsítványaink és kitüntetéseink

A Nuote Metals fenntartja:

• ISO 9001:2015 – Minőségirányítási rendszer
• RoHS-megfelelőség – Harmadik fél által végzett tesztelés igazolta
• REACH megfelelőség – SVHC nyilatkozat aktuális
• SGS vizsgálati jelentések – Kérésre elérhetők bizonyos tételekhez

Három kérdés, amire gyakran válaszolunk

Q1: Miért válasszon alumínium szegecseket acél vagy rozsdamentes acél helyett?

V: A legnagyobb előny a súly. Az alumíniumszegecsek az acél egyharmadát nyomják, ami közvetlenül befolyásolja a termék teljesítményét – hosszabb repülési idő a drónoknál, alacsonyabb üzemanyag-fogyasztás a járműveknél, kevesebb a felhasználó fáradtsága a hordozható berendezéseknél. Az alumínium természetesen korrózióálló és nem mágneses, amit az acél nem tud nyújtani bevonat nélkül. Válasszon alumínium szegecseket, ha a súly számít; válasszonacél szegecsekamikor a költség az egyetlen prioritás; válasszonrozsdamentes acél szegecsekamikor a sósvíz expozíció folyamatos.

2. kérdés: Mi a különbség az 5052 és 5056 alumínium között az alumínium félcső szegecsekhez?

V: Az 5056-os alumíniumnak magasabb a magnéziumtartalma, így nagyobb a szakítószilárdsága (280–350 MPa vs. 220–280 MPa az 5052-nél). Ezenkívül jobban ellenáll a korróziónak, így a tengeri és a nagy igénybevételnek kitett alkalmazásokhoz a preferált választás. A legtöbb általános könnyű alkalmazáshoz az 5052 elegendő szilárdságot biztosít alacsonyabb költségek mellett. A fenti drónházhoz az ügyfél az 5056-ot választotta, mert a motortartók nagyobb szilárdságot igényeltek. Mindkét minőséget raktáron tartjuk, és az Ön konkrét alkalmazása alapján tudunk ajánlani.

Q3: Korrodálódnak az alumínium szegecsek? Hogyan előzhetem meg a korróziót?

V: Az alumínium természetes oxidréteget képez, amely véd a korrózió ellen. Édesvízben és a legtöbb beltéri környezetben az alumínium jól működik, további védelem nélkül. Kültéri alkalmazásokhoz az eloxált felületet (átlátszó vagy színes) javasoljuk, amely vastagítja az oxidréteget és fokozza a korrózióvédelmet. Folyamatos sósvíz-expozíció esetén javasoljuk, hogy váltson az 5056-os minőségre eloxált felülettel, vagy vegye figyelembe a rozsdamentes acél használatát, ha a környezet szélsőséges.

Kezdje könnyű kialakítását alumínium félcső szegecsekkel

Ha súlycsökkentést tervez, az alumínium félcsöves szegecsek az egyik leghatékonyabb változtatás, amelyet megtehet – nincs szükség átalakításra, nincs szükség további alkatrészekre, csak anyagfrissítés.

Amit kínálunk:

• Két fokozat – 5052 és 5056 alumínium
• Széles szártartomány - 1,5-8,0 mm
• Többféle fejtípus – kerek, ovális, lapos, rácsos, süllyesztett
• Egyedi hosszúságok – A hordó hossza a pontos anyaghalmaznak megfelelően
• Eloxált felület – átlátszó vagy színes, a fokozott korrózióvédelem érdekében
• ISO 9001:2015 – Teljes minőségbiztosítási rendszer nyomon követhető dokumentációval

Küldje el nekünk specifikációit– A szár átmérője, a hordó hossza, a fej stílusa, minősége, kivitele és mennyisége.

24 órán belül válaszolunk– szerszámköltséggel (ha van), darabárral és átfutási idővel.

mintákat szállítunk– 20–50 ingyenes darab, amelyet a tényleges anyagon tesztelhetsz.

Készen áll a súlycsökkentésre az erő feláldozása nélkül? Küldje el kérdését a Nuote Metals-nak.
