Lapos fejű szegecsek

A lapos fejű szegecsek alacsonyabban helyezkednek el, mint bármely más, nem süllyesztett szegecsfejtípus. Az 5 mm-es szegecseknél a lapos fej mindössze 0,8–1,2 mm-rel emelkedik ki a felületből – elég alacsonyan ahhoz, hogy megtisztítsa a csúszó mechanizmusokat, lehetővé tegye az egymásra rakott alkatrészeket, és megakadályozza a szövet beszorulását. A süllyesztett fejekkel ellentétben a lapos fejeknél nincs szükség különösebb furat-előkészítésre – csak egy egyenes lyuk.

Lapos vs. kerek – Egymás melletti összehasonlítás

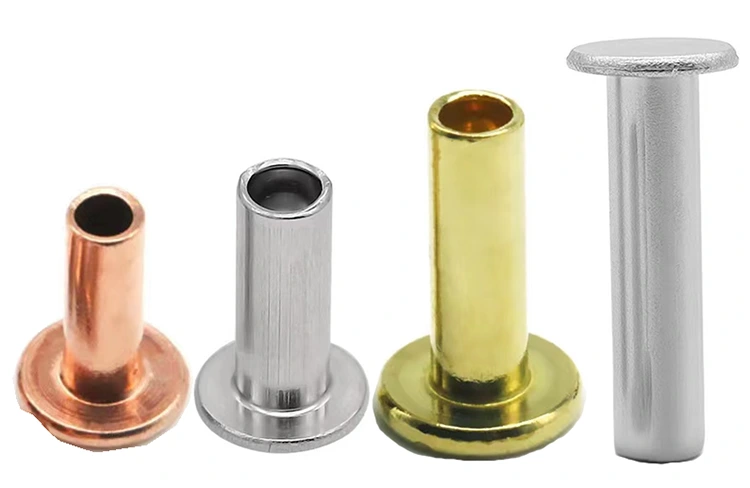

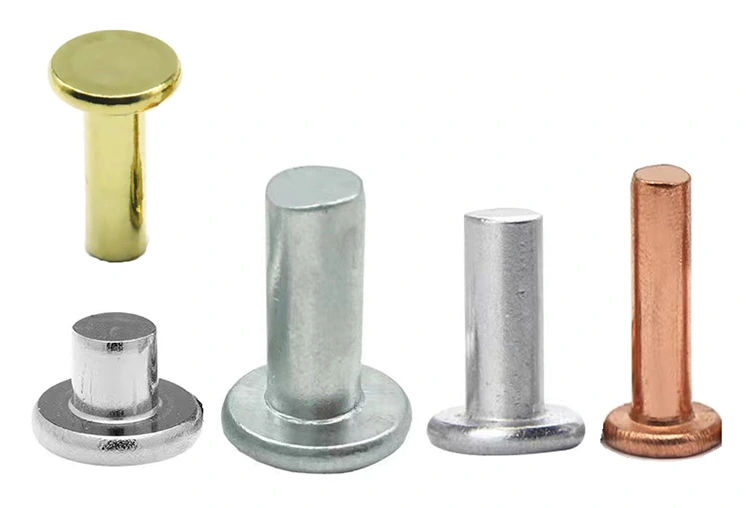

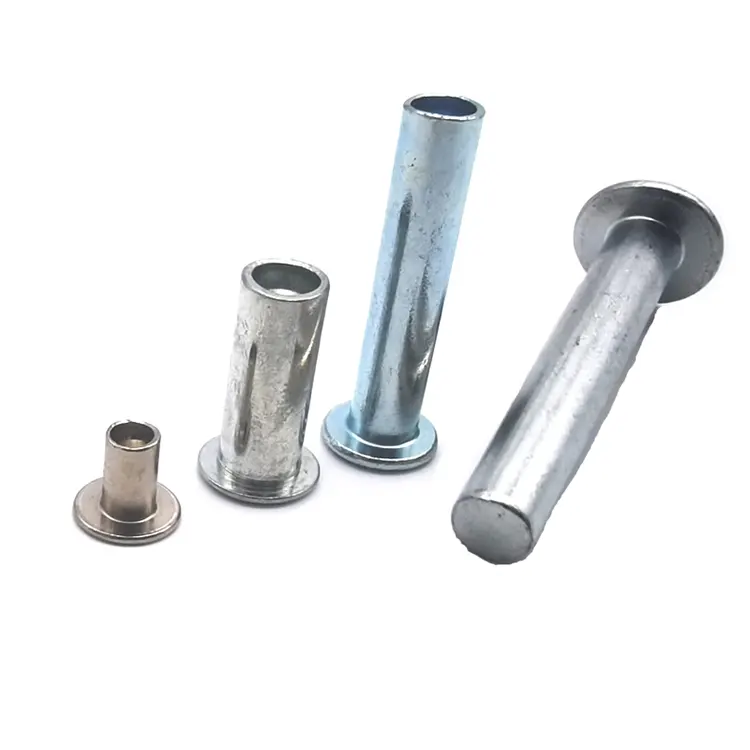

Amit készítünk – három minta, többféle anyag

Elérhető anyagok:Alacsony széntartalmú acél, rozsdamentes acél (304/316), sárgaréz (C2680), réz (C11000), alumínium (5052/5056)

Befejezések:Horganyzott, fekete oxid, passzivált, lakkozott, nikkelezett, antikolt, eloxált, sima – anyagtól függően.

Valódi alkalmazás – Irodai szék karfa mechanizmus

Egy ergonomikus irodai székek gyártója kerek fejű szegecsekkel szerelte össze a kartámasz magasságállító mechanizmusát. A kerek fejek 2,8 mm-rel emelkedtek ki a felület fölé – éppen annyira, hogy a beállítás során a felhasználó ruházatába akadjanak. A vásárlók az elakadt ujjak és a karcos karfák miatt panaszkodtak. A megrendelőnek ugyanolyan erősségű, de alacsonyabb profilú szegecsre volt szüksége.

A Nuote Metals horganyzott acél lapos fejű félcső szegecseket szállított – 4,0 mm-es szár, 8,0 mm-es lapos fej, 10,0 mm-es hordóhossz. A lapos fej mindössze 0,9 mm-rel ült a felszín felett – elég alacsonyan ahhoz, hogy a ruházat tiszta legyen, és megakadályozza a beakadást. A félcső alakú üreg 60%-kal csökkentette a beállítási erőt, megakadályozva a műanyag kartámasz házának sérülését. A horganyzás korrózióvédelmet nyújtott a hosszú távú tartósság érdekében.

Az ügyfél 500 széken tesztelte a szegecseket. 10 000 beállítási ciklus után nincs akadozás, nincs lazulás. Jelenleg évente 200 000 darabos tételben rendelnek lapos fejű szegecseket.

Standard opciók – méretek, anyagok, felületek

A szár átmérői:1,5-8,0 mm

Anyagok: Acél, rozsdamentes acél (304/316), sárgaréz, réz, alumínium

Tervezés: Tömör, félcső vagy teljes cső

Befejezés: Anyagfüggő (cink, passzivált, lakkozott, nikkel, eloxált stb.)

Hosszokat: Egyedi az anyaghalmaz vastagságához

Tűrések: Szár ±0,05mm, fej ±0,15mm, hossz ±0,15mm. Egyedi méretek állnak rendelkezésre. A szabványos méreteknél nincs szerszámdíj.

Hogyan készítsünk lapos fejű szegecseket – Precíziós formázás a síkba illeszkedéshez

A lapos fejeket nehezebb kialakítani, mint a kerek fejeket. A fém ráncosodni akar a szárról a fejre való éles átmenetnél. Hidegfejezési folyamatunk ezt megakadályozza.

A sorrend:

• Huzalhúzás – Az anyag a szár pontos átmérőjére húzva (±0,02 mm)
• Levágás – Nyírt hosszra
• Első ütés – Üres négyzet alakú és középre igazított
• Második ütés (előformázás) – A vágószerszám szabályozott saroksugárral kezdi a lapos fejformát
• Harmadik ütés (befejezés) – A lapos szerszám a végvastagságra tömöríti a fejet, így ±0,05 mm-en belül biztosítja a síkságot
• Negyedik ütés (félcső vagy teljes cső alakú) – A lyukasztás létrehozza az üreget (vagy kihagyja szilárd anyag esetén)
• Vágás – Vaku eltávolítva
• Felborulás – A mikrosorja megszűnt
• Bevonat vagy bevonat – Előírás szerint alkalmazva

Miért néznek ki jobban lapos fejeink: A kidolgozás szakasza nem kötelező – a folyamatba be van építve. Minden lapos fej laposságát ellenőrizzük – nem csak az átmérőt.

Minőségellenőrzés – mit ellenőrizünk, miért számít

A mi folyamatunk:bejövő vezetékek ellenőrzése → első cikkvizsgálat (10 darab, minden méret ellenőrizve) → folyamat közbeni ellenőrzések (500 darabonként 5 db) → beállítási teszt (2000 darabonként) → 100%-os optikai válogatás → AQL kézi minta.

Minden szállítmány tartalmazza: anyagtanúsítványt, méretjelentést és megfelelőségi tanúsítványt.

Ahol lapos fejű szegecseket használnak

• Irodai és háztartási bútorok – Karfák, tolószerkezetek, egymásra rakható székek, fiókok
• Autóipar – Belső kárpitok, panelek, üléselemek
• Orvosi felszerelések – Higiéniai szempontból kritikus felületek, kesztyűk elakadásának megelőzése, csúszó alkatrészek
• Elektronikai házak – Szorosan záródó alvázegységek, burkolatok, házak
• Csomagok – Fogantyús lánctalpok, csúszómechanizmusok, öblítésű vasalat
• Ipari berendezések – Kezelőpanelek, gépvédők, csúszó védőburkolatok
• Repülés – Belső panelek, üléselemek, kárpitok

Gyártásra készült – és dokumentációval alátámasztva

Észak-Amerika, Európa és Ázsia gyártóival dolgozunk együtt – a bútormárkáktól az orvostechnikai eszközök beszállítóin át az autógyártókig.

Minden szállítmány tartalmazza:

• Malomvizsgálati tanúsítvány – Kémiai összetétel és szakító tulajdonságok
• Méretellenőrzési jegyzőkönyv – A tétel tényleges mért értékei
• Plating vagy passziválási tanúsítvány – Vastagság ellenőrzése (ha van)
• Megfelelőségi tanúsítvány – Aláírt, tételesen nyomon követhető

Tanúsítvánnyal rendelkezik: ISO 9001:2015, RoHS, REACH

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mi a különbség a lapos fejű szegecs és a süllyesztett fejű szegecs között?

V: Egy lapos fej kissé a felület felett helyezkedik el (0,8–1,2 mm 5 mm-es szár esetén), egyenes oldalú profillal. Csak egy egyenes lyukat igényel – nincs különösebb előkészítés. A süllyesztett fej teljesen egy síkban vagy a felszín alatt helyezkedik el, de egy előre fúrt kúpos furat szükséges. Válasszon lapos fejet alacsony profilú alkalmazásokhoz, ahol a sebesség és a költség számít; válassza a süllyesztett alkalmazást az abszolút nulla kiemelkedést igénylő alkalmazásokhoz.

2. kérdés: A lapos fejű szegecsek használhatók csúszó alkalmazásokban befogás nélkül?

V: Igen. Az 5 mm-es szár 0,8–1,2 mm-es kiemelkedésénél a lapos fej elég alacsony ahhoz, hogy a legtöbb csúszófelületet megtisztítsa. A fenti irodai szék tok esetében a 0,9 mm-es fejmagasság teljesen megtisztította a kartámasz mechanizmusát. Ha a hézag kisebb, mint 0,8 mm, javasoljuk, hogy váltson süllyesztett szegecsekre.

3. kérdés: Melyik kialakítást válasszam – tömör, félcső vagy teljes cső?

V: A legtöbb alkalmazáshoz a félcső az alapértelmezett választás – a szilárd szilárdság 80–90%-a a beállítási erő 25–30%-ánál. Válasszon szilárd terméket, ha maximális szilárdságra van szüksége a szerkezeti, teherhordó egységekhez. Válassza a teljes csövet, ha puha anyagokkal dolgozik, vagy minimális rögzítőerőre van szüksége. Mindhárom kivitel ugyanazzal a lapos fejprofillal kapható.
