Rácsos fej félcső szegecsek

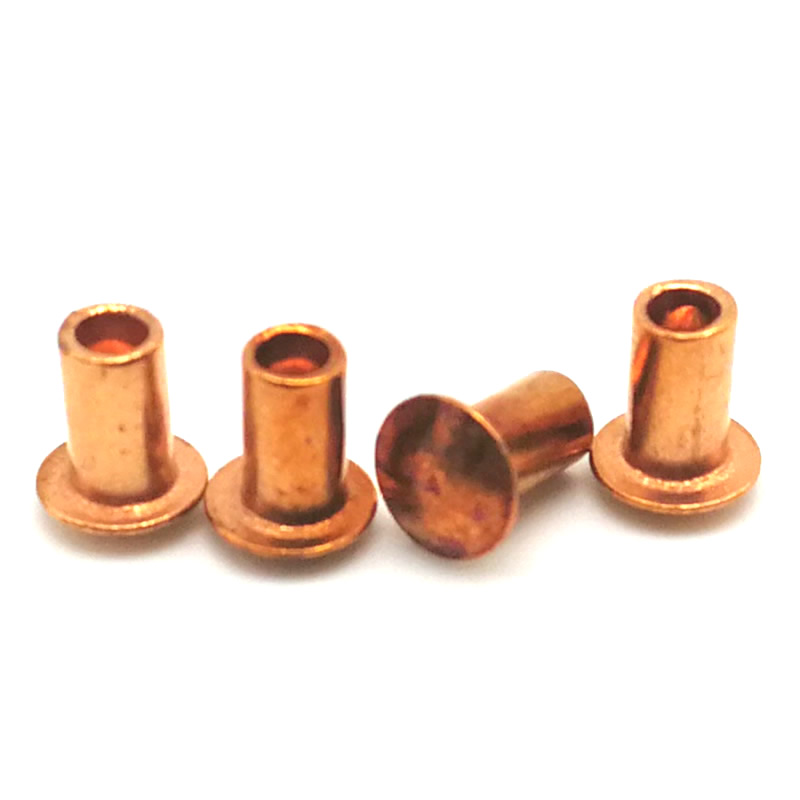

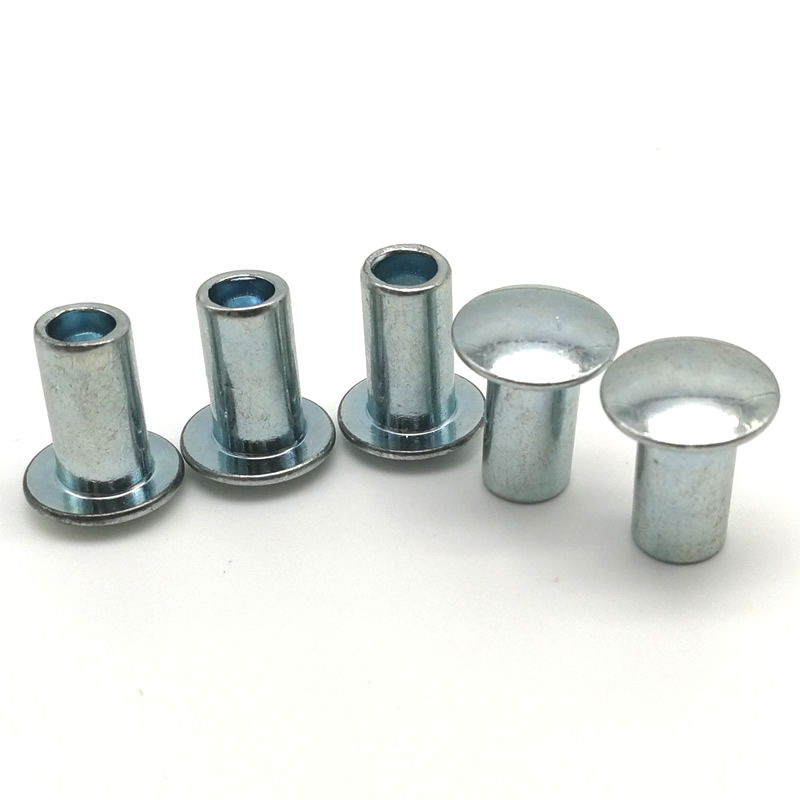

Ha az alkalmazás túlméretezett lyukakat, puha anyagokat vagy vékony aljzatot tartalmaz, előfordulhat, hogy a szabványos szegecsfej nem biztosít elegendő felületet az áthúzás megakadályozásához. Arácsos fej félcső alakú szegecsextra széles, alacsony profilú kupolával rendelkezik – jellemzően a szár átmérőjének 2,2-2,8-szorosa –, amely nagyobb területen osztja el a szorítóerőt. A félig üreges üreggel kombinálva, amely akár 70%-kal csökkenti a beállítási erőt, ez a szegecs a legjobb választás műanyagokhoz, kompozitokhoz és vékony fémekhez.

Nuote Metalsrácsos fejű félcső szegecseket gyárt alacsony szén-dioxid-kibocsátású acélból, rozsdamentes acélból (304/316), alumíniumból és sárgarézből, nagy sebességű hidegfejezéssel. Ez az útmutató két valós esettanulmányt, teljes műszaki specifikációt és átlátható minőségi irányelveinket mutatja be.

Szegecseink valós alkalmazásai

1. eset – Rozsdamentes acél reteszelőszerkezet

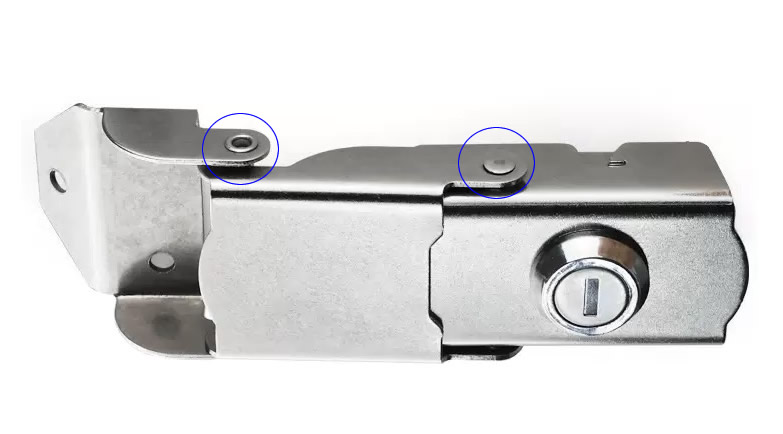

Egy ipari lakatgyártónak olyan szegecsre volt szüksége, amely rögzíti a belső zárólemezt anélkül, hogy megrepedne a cink-öntvény test. 304 rozsdamentes rácsos fejű félcső szegecseket szállítottunk (4 mm átmérő, 6 mm hordóhossz). Az extra széles, 9 mm-es fej áthidalt egy nagy hézaglyukat, és megakadályozta, hogy a szegecs áthúzódjon 300 N ismétlődő reteszelőerő alatt. 50 000 ciklusteszt után egyik sem lazult meg. Az ügyfél a rácsos fej kialakítását jóváírta a másodlagos alátét kiiktatásáért.

2. eset – Alumínium kerti kerítéspanel csatlakozás

Egy lakossági kerítéssel foglalkozó cégnek könnyű, korrózióálló rögzítőelemre volt szüksége, hogy az alumínium karikákat vízszintes sínekhez erősítse. Javasoljuk az alumínium rácsos fejű félcső szegecseket (5 mm átmérőjű, 10 mm hordóhosszúság), átlátszó eloxált felülettel. A széles, 11 mm-es fej egy síkban feküdt a vékony alumíniumcsővel, megakadályozva a bemélyedéseket. A félig üreges üreg lehetővé tette a kézi beállítást kézi kinyomóval. Két év kültéri expozíció után egyetlen szegecs sem mutatott galvanikus korróziót vagy kilazulást.

Különböző fejtípusú szegecsek Nuote Metals gyártmány

A Nuote Metals különféle fejű szegecseket gyárt, például lapos fejű szegecseket, kerekfejű szegecseket, süllyesztett fejű szegecseket, rácsos fejű szegecseket, gombafejű szegecseket stb.

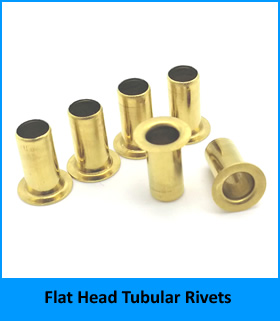

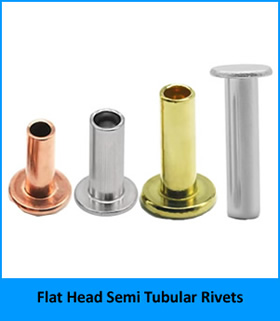

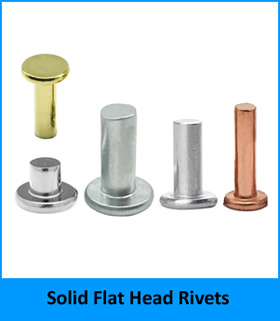

1. Lapos fejű szegecsek, beleértve a lapos fejű tömör szegecseket, a lapos fejű félcsőszegecseket, a lapos fejű csőszegecseket.

Szeretne többet tudni laposfejű szegecseinkről? csak kattints

2. Kerekfejű szegecsek, beleértve a kerek fejű tömör szegecseket és a kerek fejű félcső szegecseket.

Kattintson  hogy többet tudjon meg kerek fejű szegecseinkről.

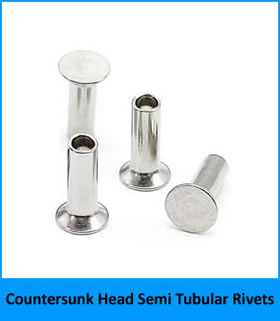

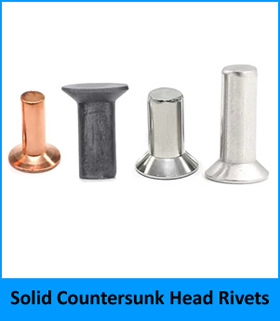

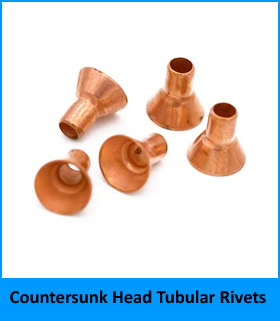

3. Süllyesztett fejű szegecsek, beleértve a süllyesztett fejű tömör szegecseket, süllyesztett fejű félcsőszegecseket, süllyesztett fejű csőszegecseket.

Ha többet szeretne megtudni a süllyesztett fejű szegecsekről, kattintson

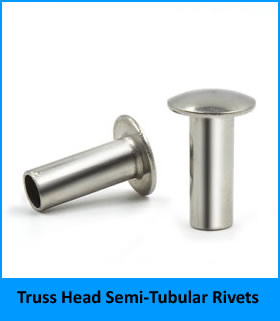

4. Rácsos fejű szegecsek, beleértve a rácsos fejű tömör szegecseket és a rácsos fejű félcsöves szegecseket.

További információra van szüksége a rácsos fejű szegecsekkel kapcsolatban? Csak kattintson

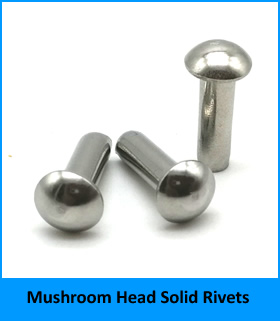

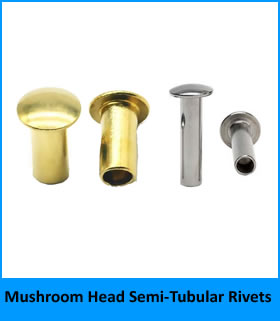

5. Gombafejes szegecsek, beleértve a gombafejű tömör szegecseket és a gombafejű félcsöves szegecseket.

Kattintson  hogy további részleteket kapjunk gombafejes szegecseinkről.

Szeretné tudni, hogyan készül a szegecs? csak nézd meg ezt a videót.

Műszaki paraméterek

Ezeket a szegecseket többféle anyagból gyártjuk. Minden méretet optikai válogatással ellenőriznek.

Anyaglehetőségek és tulajdonságok

Szabványos mérettartomány (acél, rozsdamentes, alumínium, sárgaréz)

Tűrések: Szár átm. ±0.05mm, fej átm. ±0.20mm, fejmagasság ±0.10mm, hossz ±0.15mm.

Mechanikai tulajdonságok (5 mm-es acél, 2 mm-es alumíniumlemezbe rakva)

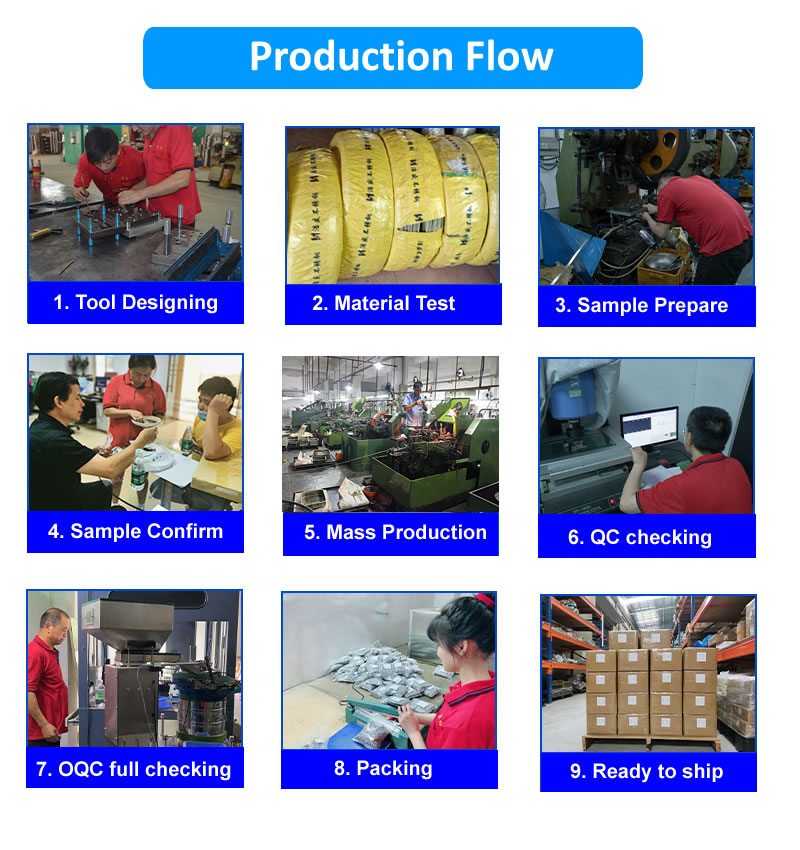

Hétlépcsős gyártási folyamatunk

Minden egyes tételnél fegyelmezett munkafolyamatot követünkrácsos fej félcső alakú szegecsek.

1. Anyagbeszerzés –Minősített huzalt vagy rudat jóváhagyott malomoktól vásárolunk. Minden tekercs hőszámmal rendelkezik a teljes nyomon követhetőség érdekében.

2. Anyagvizsgálat –A beérkező anyagot spektrométerrel és szakítószilárdságmérővel vizsgálják. Ellenőrizzük az átmérőt és a felület állapotát.

3. Szerszámok testreszabása vagy beállítása –Az új méretekhez keményfém hidegfejű szerszámokat tervezünk (átfutási idő 15-25 nap). Szabványos méretek esetén technikusaink telepítik és igazítják a meglévő szerszámokat.

4. Első cikkvizsgálat –A hideg fejléc 50 mintaszegecsen fut. Mérjük a fej átmérőjét, a fej magasságát, a szár átmérőjét, a teljes hosszt és az üreg mélységét. A teljes FAI-jelentést elküldjük jóváhagyásra.

5. Tömeggyártás –Jóváhagyás után 200-400 darab/perc sebességgel üzemelünk. A kritikus méretek gyártás közbeni ellenőrzése 2000 darabonként történik.

6. Alvállalkozói bevonat vagy eloxálás (ha szükséges) –Acél, rozsdamentes vagy alumínium alkatrészek esetén tételeket küldünk minősített partnereinknek. A bevonat vastagságát XRF vagy örvényáram ellenőrzi.

7. Végső kimenő ellenőrzés –Optikai válogatógépeket használunk az alkatrészek 100%-os fejgeometriájának, hosszának és üregmélységének ellenőrzésére. Egy AQL mintát (II. szint, 1.0) veszünk a nyírási vizsgálathoz. Minden szállítmányt megfelelőségi tanúsítvány kísér.

Minőségbiztosítás és tanúsítványok

A rácsos fejű félcső szegecsek gyártását a következők támogatják:

A tanúsítás hatálya

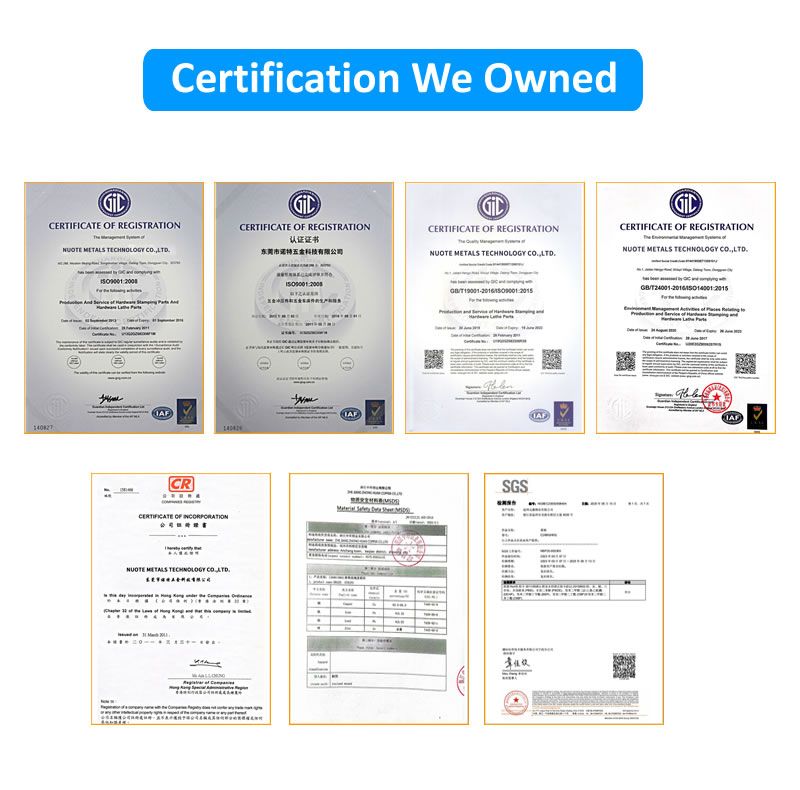

ISO 9001:2015 Minőségirányítási rendszer

RoHS (2011/65/EU) megfelelőség minden anyagra

REACH SVHC nyilatkozat

IATF 16949 Autóipari projektekhez elérhető

Minden szállítmány tartalmazza:

Malomvizsgálati tanúsítvány (anyagkémia és keménység)

Méretvizsgálati jegyzőkönyv (10 db tételenként)

Bevonatolási vagy eloxálási tanúsítvány (ha van)

Aláírt megfelelőségi tanúsítvány

Átlátható politikák

• Minta szabályzat – 20 ingyenes darab bármilyen szabványos mérethez (a szállítási költséget az ügyfél fizeti)
• Minimális rendelési mennyiség – 2000 darab acél/sárgaréz esetében; 3000 rozsdamentes; 5000 az alumíniumért
• Átfutási idő – 7-10 munkanap raktáron lévő méretek esetén; 15-20 nap egyedi méretek esetén
• Szerszámdíjak – Nincsenek szabványos átmérők és fejtípusok esetén
• Visszaküldési politika – A hibás alkatrészek költségmentes cseréje

A Nuote Metals nem számít fel díjat az újramintavételért, ha az első cikkek nem felelnek meg a rajzi tűréshatároknak.

Gyakran Ismételt Kérdések

1. kérdés: Mikor válasszak rácsos fejű félcső szegecset univerzális fejű vagy kerek fejű szegecs helyett?

V: Válassza a rácsos fejet, ha a lehető legszélesebb csapágyfelületre van szüksége a legalacsonyabb profillal. A rácsos fej átmérője a szár átmérőjének 2,2-2,8-szorosa, szemben a kerek fej 1,6-1,8-szorosával és az univerzális fej 2,0-2,2-szeresével. Fejmagassága is a legalacsonyabb (a fejátmérő kb. 25-30%-a). Emiatt a rácsos fejű félcső szegecsek ideálisak rideg anyagokhoz (műanyagok, üvegszálak, kompozitok), túlméretezett lyukakhoz, vagy olyan alkalmazásokhoz, ahol a szegecset egy másik réteg fedi. Például az alumínium kerítéspanelekkel végzett esettanulmányunkban a rácsos fejet használtuk, hogy elkerüljük a vékony cső bemélyedését.

2. kérdés: A rácsos fejű félcső szegecsek használhatók kültéri környezetben alumíniummal és acéllal együtt?

V: Igen, de kezelnie kell a galvanikus korróziót. Ha alumínium szegecset használnak acélszerkezettel (vagy fordítva), a nedvesség galvánelemet hoz létre. Három megoldást javasolunk: (1) használjon nylon vagy gumi szigetelő alátétet a fej és a farok alatt, (2) vigyen fel vastag porbevonatot vagy eloxált réteget az alumíniumszegecsre, vagy (3) használjon 316 rozsdamentes szegecseket alumíniummal, és fogadjon el egy kis galvánpotenciált (száraz éghajlaton elfogadható). Kültéri kerítésházunkhoz alumínium szegecseket használtunk alumínium sínekkel – galvanikus probléma nélkül. Ha az alumíniumot acélhoz kell csatlakoztatnia, kérjük, forduljon mérnöki csapatunkhoz konkrét javaslatokért.

3. kérdés: Mi a maximális fogási tartomány a rácsos fejű, félcső alakú alumíniumszegecseknél? Tudsz hosszabb hordókat készíteni?

V: Szabványos alumínium rácsos fejű félcsöves szegecseink hengerhossza 20 mm-ig, 5 mm átmérőig, 7 mm-es tapadást biztosítva. Vastagabb kötegekhez egyedi hordóhosszakat kínálunk 30 mm-ig (6 mm-es és 8 mm-es átmérőkhöz). Az alumínium azonban lágyabb, mint az acél, ezért a nagyon hosszú hordók deformálódhatnak a kötés során. Javasoljuk, hogy a fogást 2,5-szeres szárátmérőre korlátozzuk alumínium esetén. Vastagabb alumínium szerelvényekhez használjon tömör szegecseket, vagy használjon acélszegecseket szigetelő alátétekkel. Adja meg a pontos kötegvastagságot, és mi kiszámítjuk az optimális hordóhosszt.
