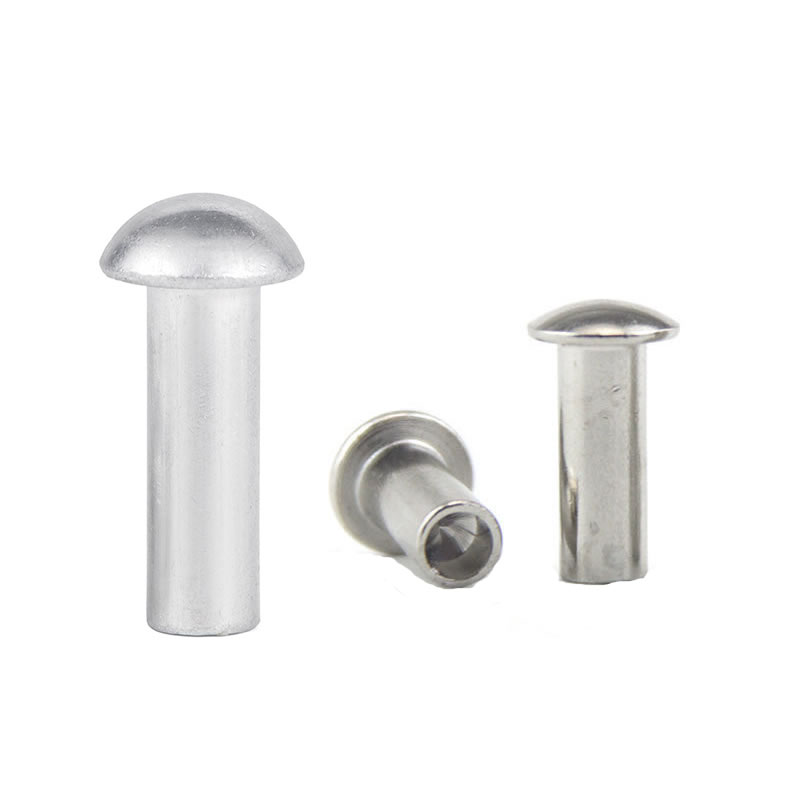

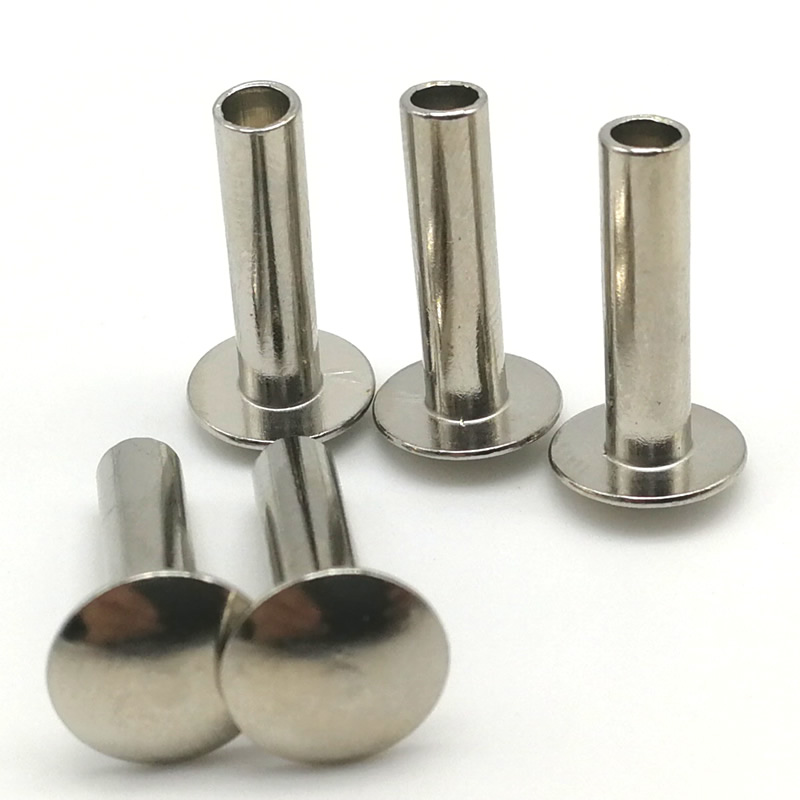

Gombafejű félig üreges szegecsek

Amikor egy szegecsnek puha anyagokat kell megfognia anélkül, hogy áthúzná, a fej stílusa fontosabb, mint a szár. A kerek fej koncentrálja az erőt. Lapos fej is belemászhat. De agombafejű félüreges szegecs– széles, enyhén sugárzott tetejével – beépített alátétként szétteríti a terhet, miközben megőrzi az alacsony, kifinomult megjelenést.

Nuote Metalsgombafejű félüreges szegecseket gyárt alacsony szén-dioxid-kibocsátású acélból, rozsdamentes acélból és sárgarézből, nagy sebességű hidegfejezéssel. A félig üreges üreg körülbelül 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest, így ideálisak automatizált összeszereléshez és kényes anyagokhoz.

Az alábbiakban először megadjuk a műszaki specifikációkat, majd két valós alkalmazást mutatunk be, ahol szegecseink bizonyos összeszerelési problémákat oldottak meg.

Műszaki paraméterek – Mitől más ez a fej?

Fej geometriája

A gombafej szélesebb és alacsonyabb, mint egy kerek fej, de nem olyan széles, mint a rácsos fej. Középen helyezkedik el – ideális műanyag, vékony fém és kompozit szerelvényekhez, ahol az áthúzás aggodalomra ad okot, de a rácsos fej túlságosan terjedelmesnek tűnik.

Anyag és kivitelezési lehetőségek

 Szabványos méretek (acél, szár 3-8 mm)

Tűrések: Szár átmérő ±0,05 mm, fej átmérő ±0,15 mm, fejmagasság ±0,10 mm, hossz ±0,15 mm. Egyedi hosszúságok és fejátmérők állnak rendelkezésre.

Mechanikai tulajdonságok (5 mm-es acél gombafej, 2 mm-es ABS-be rakva)

Különböző fejtípusú szegecsek Nuote Metals gyártmány

A Nuote Metals különféle fejű szegecseket gyárt, például lapos fejű szegecseket, kerekfejű szegecseket, süllyesztett fejű szegecseket, rácsos fejű szegecseket, gombafejű szegecseket stb.

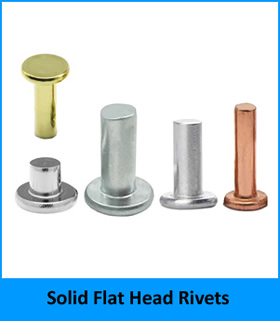

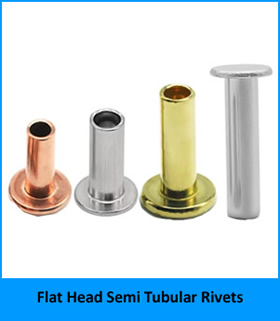

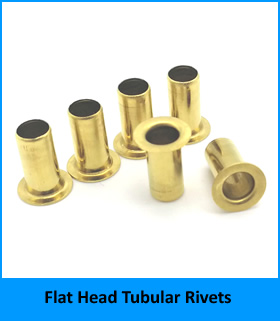

1. Lapos fejű szegecsek, beleértve a lapos fejű tömör szegecseket, a lapos fejű félcsőszegecseket, a lapos fejű csőszegecseket.

Szeretne többet tudni laposfejű szegecseinkről? csak kattints

2. Kerekfejű szegecsek, beleértve a kerek fejű tömör szegecseket és a kerek fejű félcső szegecseket.

Kattintson  hogy többet tudjon meg kerek fejű szegecseinkről.

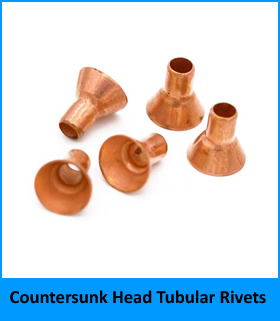

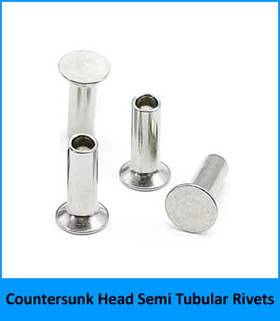

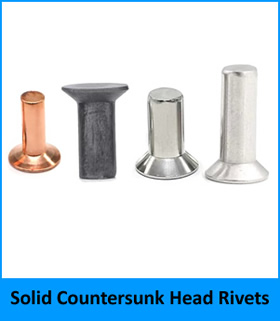

3. Süllyesztett fejű szegecsek, beleértve a süllyesztett fejű tömör szegecseket, süllyesztett fejű félcsőszegecseket, süllyesztett fejű csőszegecseket.

Ha többet szeretne megtudni a süllyesztett fejű szegecsekről, kattintson

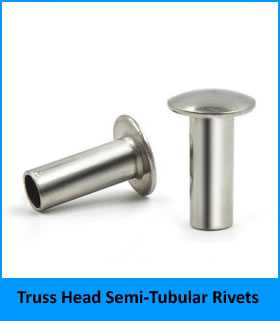

4. Rácsos fejű szegecsek, beleértve a rácsos fejű tömör szegecseket és a rácsos fejű félcsöves szegecseket.

További információra van szüksége a rácsos fejű szegecsekkel kapcsolatban? Csak kattintson

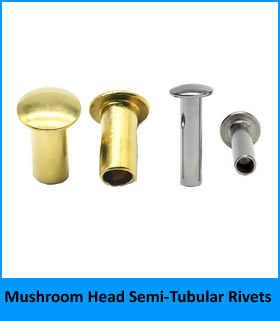

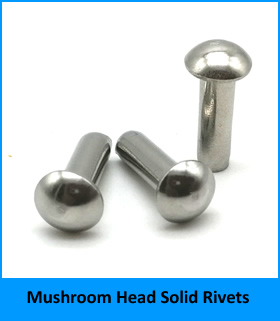

5. Gombafejes szegecsek, beleértve a gombafejű tömör szegecseket és a gombafejű félcsöves szegecseket.

Kattintson  hogy további részleteket kapjunk gombafejes szegecseinkről.

Két valós alkalmazás – a görgőktől a székekig

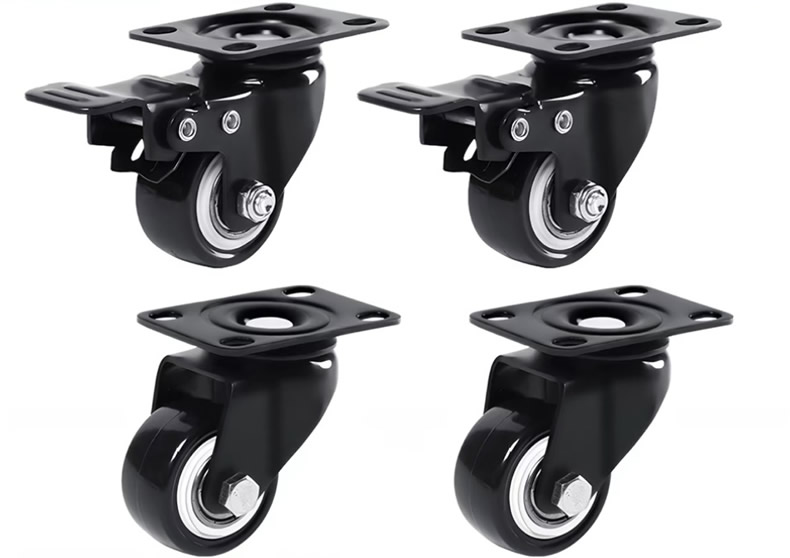

1. Forgó görgőkerék – szártartó (acél, horganyzott)

Az irodai szék görgőinek gyártójának a kerékszárat a konzolhoz kellett rögzítenie. Az eredeti kivitelben tömör szegecset használtak, de a nagy rögzítőerő deformálta a forgóházat. Kipróbáltak egy kerek fejű, félig üreges szegecset, de a fej idővel áthúzta a vékony fémkonzolt.

Javasoltuk aacél gombafejű félüreges szegecs– 6mm szár, 15mm fejátmérő, horganyzott. A széles gombafej elosztotta a terhelést a konzol felületén, megakadályozva az áthúzást. A félig üreges üreg 70%-kal csökkentette a beállítási erőt, kiküszöbölve a deformációt. A horganyzás illeszkedett a meglévő felülethez. 100 000 dinamikus terhelési ciklus után egyetlen szegecs sem lazult meg vagy tönkrement. Az ügyfél az összes görgős modellt a mi gombafejű szegecsünkre alakította át.

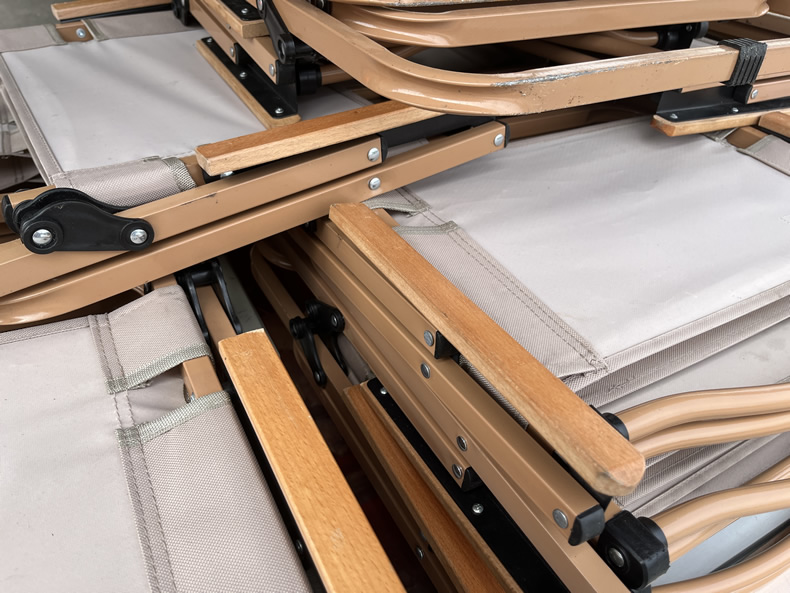

2. Összecsukható szék – üléspánt (acél, horganyzott)

Az összecsukható székek gyártója más problémát tapasztalt: a csuklópontnál lévő kerek fejű szegecs bekapta a szövet üléshuzatokat. A 2,8 mm-es fejmagasság (5 mm-es szár esetén) összecsukáskor beleakadt a hevederbe. Az ügyfelek panaszkodtak. A gyártó szélesebb fejet is szeretett volna, nehogy a szegecs megbillenjen a túlméretezett furatban.

A Nuote Metals szállította aacél gombafejű félüreges szegecs– 5mm szár, 11mm fejátmérő, horganyzott. A fej magassága mindössze 1,6 mm volt – ez elég alacsony ahhoz, hogy kitisztítsa az anyagot. A 11 mm-es fej áthidalta a hanyag lyukat anélkül, hogy alátétre lett volna szüksége. A horganyzás 72 órányi sópermetezésen ment keresztül beltéri/kültéri használatra. Két, összesen 150 000 szék gyártása után az ügyfél nulla elakadási panaszról és nulla csuklópánt meghibásodásról számolt be.

Hogyan gyártjuk a gombafejű félig üreges szegecseket – hidegfejezés

A gombafejet nehezebb kialakítani, mint egy kerek fejet, mert a széles, alacsony kupola precíz fémáramlást igényel. A mi folyamatunk:

1. Huzalhúzás – A bejövő huzalt (1008 acél, 304 rozsdamentes vagy C260 sárgaréz) a szár pontos átmérőjére kell meghúzni.

2. Levágás – A vezetéket üres hosszra vágják.

3. Első ütés (négyzetre emelés) – A nyersdarabot középre állítjuk és négyzetre tesszük.

4. Második ütés (előfejezés) – Keményfém szerszám durván formálja a gomba kupolát.

5. Harmadik ütés (utolsó fejléc) – A kupolát végleges formára és laposra alakítják.

6. Piercing – Keményfém lyukasztó hozza létre a félüreges üreget.

7. Vágás (opcionális) – Eltávolítja a vakut a fej széléről.

8. Tömörítés – Sorjázás és polírozás.

9. Bevonatozás – A horganyzás házon belül vagy hitelesített partner által alkalmazott.

Ra 0,1 µm-re polírozott keményfém vágószerszámokat használunk. A kupola sima, egyenletes sugarú – nincsenek lapos foltok vagy szerszámnyomok.

A részletekért nézze meg az alábbi videót:

Minőségbiztosítás – amit mi szállítunk

A Nuote Metals gombafejű félig üreges szegecseinek minden tétele tartalmazza:

• Malomvizsgálati tanúsítvány (anyagkémia, szakítószilárdság, keménység)
• Méretvizsgálati jegyzőkönyv (10 db: fej átm., fej ht, szár, hossz, üregmélység)
• Bevonatvastagság jelentés (horganyzás)
• Megfelelőségi tanúsítvány (aláírt, kötegelt nyomon követhető)

ISO 9001:2015 tanúsítvánnyal rendelkezünk. Az RoHS és a REACH megfelelés szabványos.

Átlátható politikák

• Minták- 20 db ingyenes (a szállítási költséget a vásárló fizeti)
• MOQ– 2000 darab (acél, szabványos méretek)
• Átfutási idő(készlet) – 5-7 munkanap
• Átfutási idő(egyedi hordó) – 12–15 munkanap
• Szerszámdíjak- Nincs szabványos gombafej szerszámokhoz (3-8 mm-es méretek)

Három kérdés, amire gyakran válaszolunk

1. kérdés: A görgőház 6 mm-es szárat és 15 mm-es gombafejet használt. Ez 2,5:1 arány. Mekkora maximális fejátmérőt készíthet egy adott szárhoz?

V: Hideg fejezés esetén a maximális gyakorlati fejátmérő körülbelül 2,8-szorosa a szár átmérőjének. Ezen túlmenően a fém nem tud teljesen befolyni a szerszám üregébe anélkül, hogy ráncokat vagy üregeket ne okozna. Egy 6 mm-es szárnál a legnagyobb, megbízhatóan előállítható gombafej 17 mm. 5 mm-es szár esetén 14 mm a határ. Ha szélesebb fejre van szüksége, javasoljuk, hogy váltson rácsos fejre, vagy vegyen fel egy külön alátétet. A görgős tok esetében a 15 mm a lehetőségeinken belül volt, és tökéletesen működött.

2. kérdés: Használhatók-e a gombafejű félig üreges szegecsek műanyagban anélkül, hogy megrepedne a fej?

V: Igen – ez a gombafej egyik fő előnye. A széles, alacsony kupola nagyobb területen osztja el a beállító erőt, mint egy kerek fej. Műanyaghoz az anyagvastagságnál pontosan 1,0-1,5 mm-rel hosszabb hordóhosszt javasolunk. Szintén használjon prést (nem kalapácsot) az egyenletes erő kifejtéséhez. Az összecsukható székházhoz a zsanér fém volt, de jó eredménnyel használtunk ABS és polikarbonát gombafejű szegecseket. Küldje el nekünk műanyag mintáját, és mi teszteljük.

3. kérdés: A szabványos gombafej nagy élsugárral rendelkezik. Ez szükséges?

V: Igen. A sugár nem kozmetikai – megakadályozza, hogy a fej puha anyagokba vágjon. A fej alatti éles él késként viselkedik, amikor az anyag meghajlik. A gombafejünk 0,3-0,5 mm-es sugárral rendelkezik a szártól a külső élig. Ez megszünteti a stresszt okozó tényezőket. A görgő esetében ez a sugár megakadályozta, hogy a konzol megrepedjen a szegecsfurat körül. A széknél megóvta az anyagot a kopástól. Ha élesebb élre van szüksége (pl. dekorációs okokból), módosíthatjuk a szerszámozást, de figyelmeztetjük a kompromisszumra.

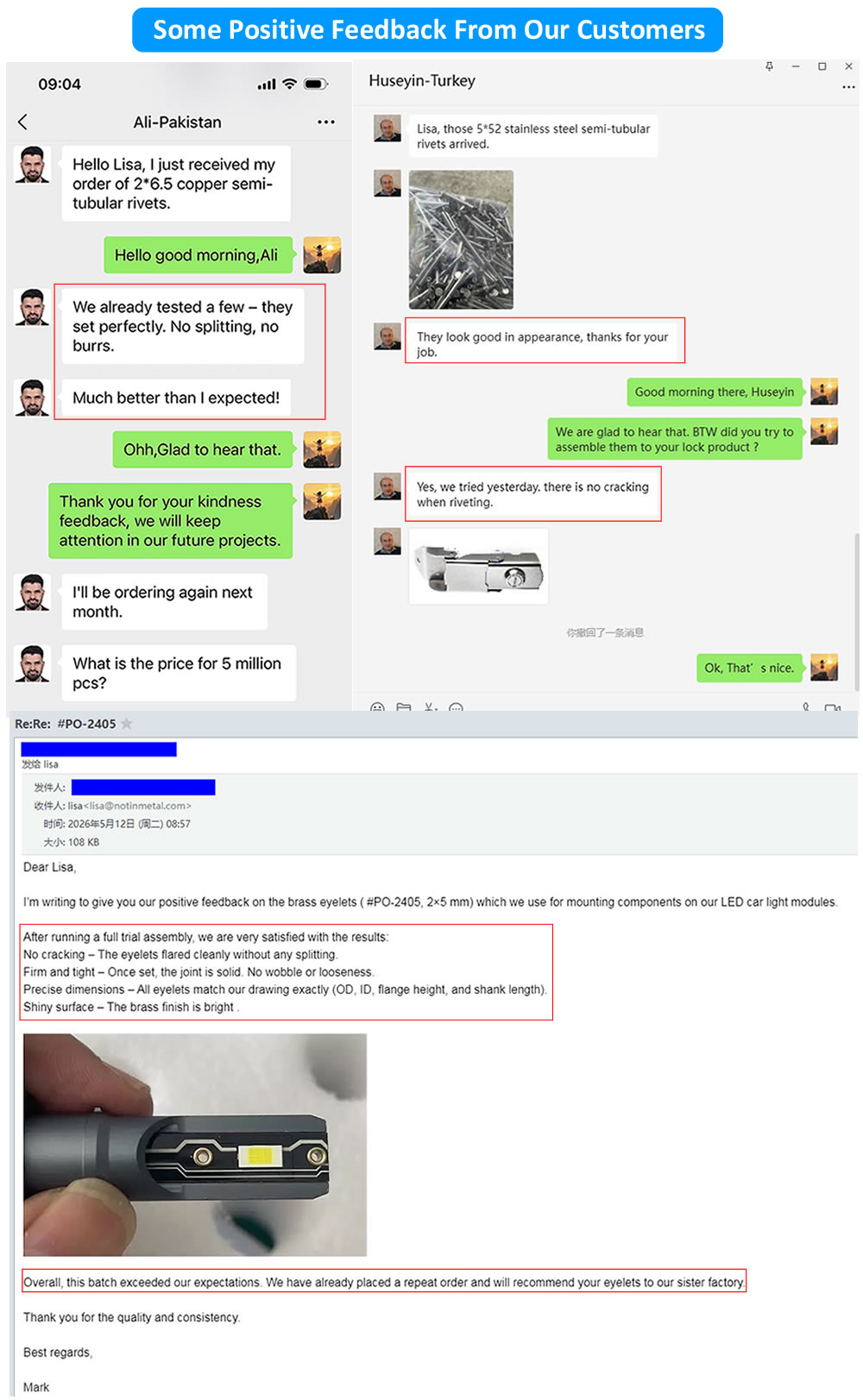

Hogyan mondták az ügyfelek, akikkel együttműködtünk?

Erősítse meg a tényleges szerelvényre való illeszkedést

Minden anyag másként viselkedik. A találgatás helyett egy egyszerű tesztet javasolunk. Mondja el szárátmérőjét, hordóhosszát és anyagát. Legyártunk egy kis tételt és kiszállítjuk Önnek. Állítsa be őket a tényleges alkatrészébe. Mérje meg az ütközést. Ellenőrizze a fej profilját. Csak ezután döntsön a gyártásról.

ÉrintkezésNuote Metals– küldje el rajzát vagy csak a specifikációkat.
