Lapos fejű félcső szegecsek

Ha egy illesztéshez tökéletesen sima felületre van szükség kiálló szegecsfejek nélkül, a lapos fejű, félcső alakú szegecsek válnak a választott rögzítőelemekké. Ezek az alkatrészek egyesítik a süllyesztett fej alacsony profilú esztétikáját az üreges kivitel beépítési hatékonyságával.

Nuote Metalstöbb mint két évtizede gyárt precíziós kötőelemeket. Lapos fejű, félcső alakú szegecseink olyan iparágakat szolgálnak ki, ahol a felület simasága számít – a repülőgépek belső paneljétől a szórakoztatóelektronikai burkolatokig és az építészeti fémmegmunkálásig.

Mik azok a lapos fejű félcső szegecsek?

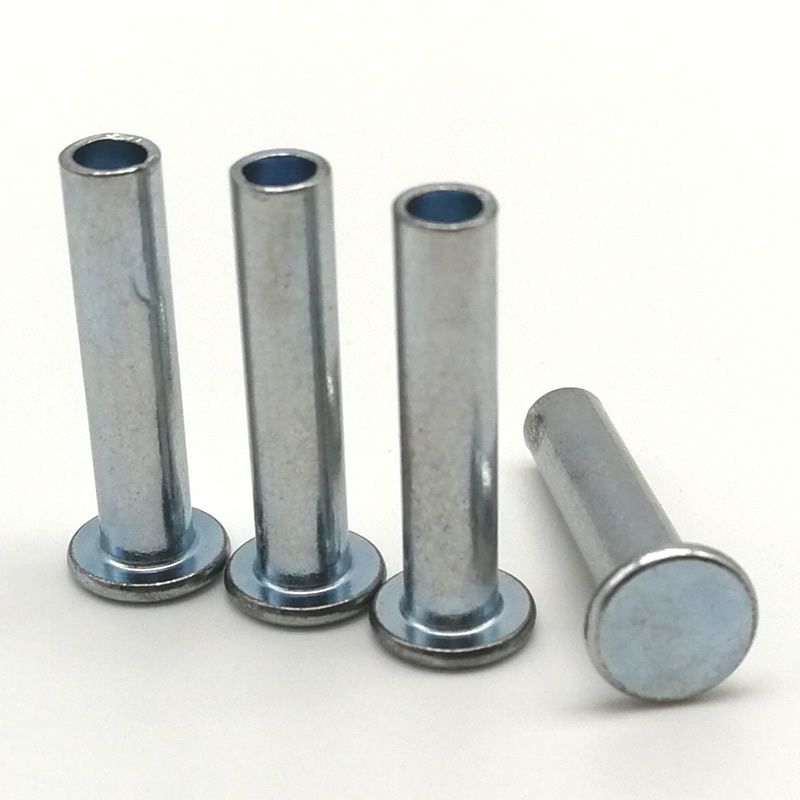

A lapos fejű, félcső alakú szegecsek a farok végén sekély üreges üreggel rendelkeznek (általában a szár hosszának 30-50%-a) és egy lapos, alacsony profilú fejjel az ellenkező oldalon. A „félcső alakú” kifejezés azt jelzi, hogy az üreges mélység körülbelül a teljes szárhossz fele.

A meghatározó jellemzőjelapos fejű félcsőszerű szegecseka fej geometriája. Ellentétben az ovális vagy kerek fejekkel, amelyek büszkék a felületre, a lapos fej az anyag felületével egy síkban vagy kissé alatta helyezkedik el, ha megfelelően van felszerelve.

Ez a kialakítás három különálló előnnyel rendelkezik:

Sima külső felületek akadozó pontok nélkül

Alacsonyabb beállítási erő a tömör szegecsekhez képest (általában a tömör szegecserő 25-30%-a)

Ellenőrzött anyagdeformáció a rögzítés során

Nézze meg, hogyan készítünk szegecseket az alábbi videón keresztül

Különböző fejtípusú szegecsek Nuote Metals gyártmány

A Nuote Metals különféle fejű szegecseket gyárt, például lapos fejű szegecseket, kerekfejű szegecseket, süllyesztett fejű szegecseket, rácsos fejű szegecseket, gombafejű szegecseket stb.

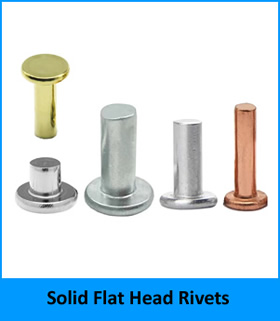

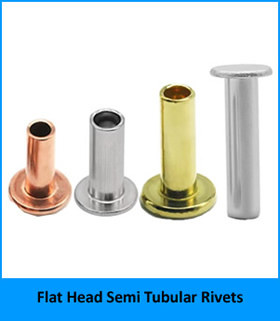

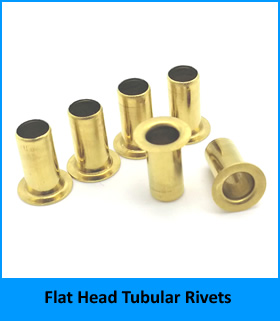

1. Lapos fejű szegecsek, beleértve a lapos fejű tömör szegecseket, a lapos fejű félcsőszegecseket, a lapos fejű csőszegecseket.

Szeretne többet tudni laposfejű szegecseinkről? csak kattints

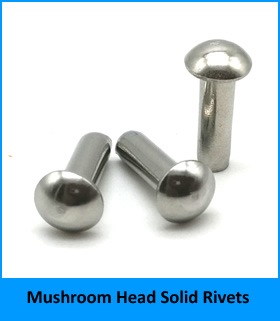

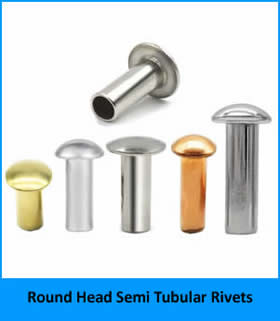

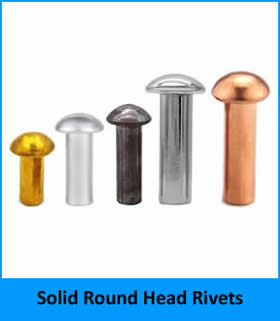

2. Kerekfejű szegecsek, beleértve a kerek fejű tömör szegecseket és a kerek fejű félcső szegecseket.

Kattintson  hogy többet tudjon meg kerek fejű szegecseinkről.

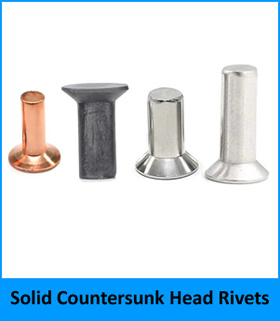

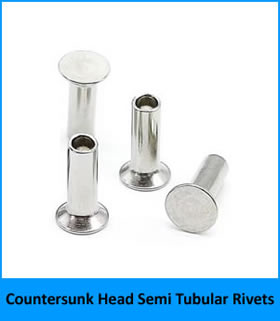

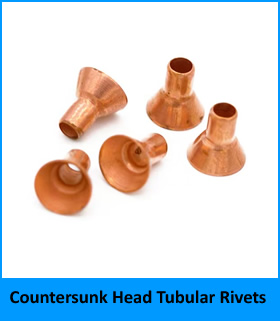

3. Süllyesztett fejű szegecsek, beleértve a süllyesztett fejű tömör szegecseket, süllyesztett fejű félcsőszegecseket, süllyesztett fejű csőszegecseket.

Ha többet szeretne megtudni a süllyesztett fejű szegecsekről, kattintson

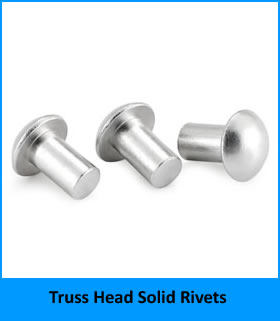

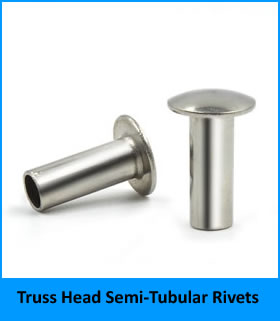

4. Rácsos fejű szegecsek, beleértve a rácsos fejű tömör szegecseket és a rácsos fejű félcsöves szegecseket.

További információra van szüksége a rácsos fejű szegecsekkel kapcsolatban? Csak kattintson

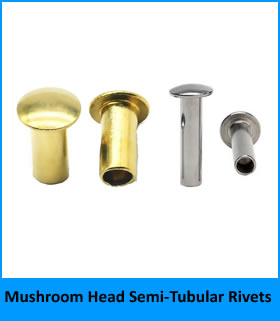

5. Gombafejes szegecsek, beleértve a gombafejű tömör szegecseket és a gombafejű félcsöves szegecseket.

Kattintson  hogy további részleteket kapjunk gombafejes szegecseinkről.

Miért válassza a lapos fejű, félcső alakú szegecseket más rögzítőelemekkel szemben?

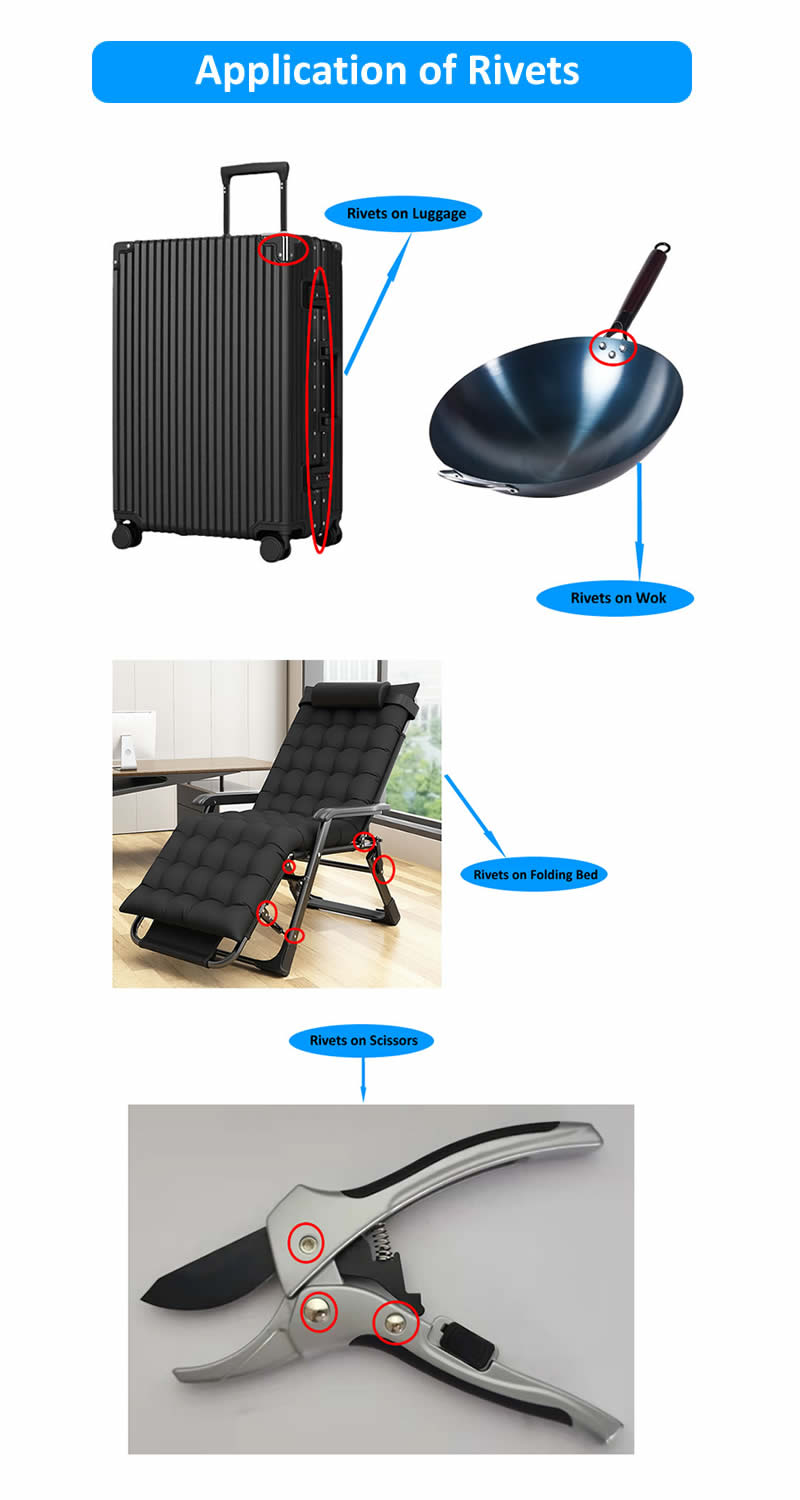

A műszaki leírások áttekintése előtt fontolja meg, hogy a Nuote Metals hol javasolja a lapos fejű félcső szegecseket az alternatívák helyett:

Látható termékfelületek, ahol a megjelenés számít (fogyasztási cikkek, bútorok, autóbelső)

Aerodinamikai vagy hidrodinamikus alkalmazások, ahol a kiálló fejek ellenállást okoznak

Csúszó vagy gördülő érintkezési felületek, ahol a felemelt fejek akadályoznák a mozgást

Vékony anyagok, amelyek nem bírják a tömör szegecsek nagy rögzítő erejét

Gyors, következetes telepítést igénylő tömeggyártási környezetek

Összehasonlítás más szegecsfej-stílusokkal

A Nuote Metals laposfejű félcsöves szegecsek részletes termékparaméterei

A Nuote Metals összes lapos fejű félcső szegecse alacsony szén-dioxid-kibocsátású acélból vagy alumíniumból készül, az alkalmazási követelményektől függően. A lapos fej az ISO 7823-as süllyesztett fej méreteinek megfelelően lett kialakítva, biztosítva a kompatibilitást a szabványos süllyesztőszerszámokkal.

Anyagspecifikációk

Szabványos méretek

A Nuote Metals lapos fejű félcső szegecseket gyárt a következő szabványos mérettartományban. Egyedi méretek kérésre elérhetőek.

Tűrések: A szár átmérője ±0,05 mm, a fej átmérője ±0,1 mm, a teljes hossza ±0,15 mm. Az üreges mélység a standard félcső alakú szegecsek hordóhosszának körülbelül 50%-a.

Mechanikai teljesítményadatok (acél, 3 mm átmérőjű)

Egy vásárlói példa – Motorkerékpár felső tokjának zárja

Ez az egyik a sok alkalmazás közül a lapos fejű, félcső alakú szegecsekhez. Azért tesszük bele, hogy a valós termelési felhasználást mutassuk be, nem pedig azért, hogy korlátozást javasoljunk.

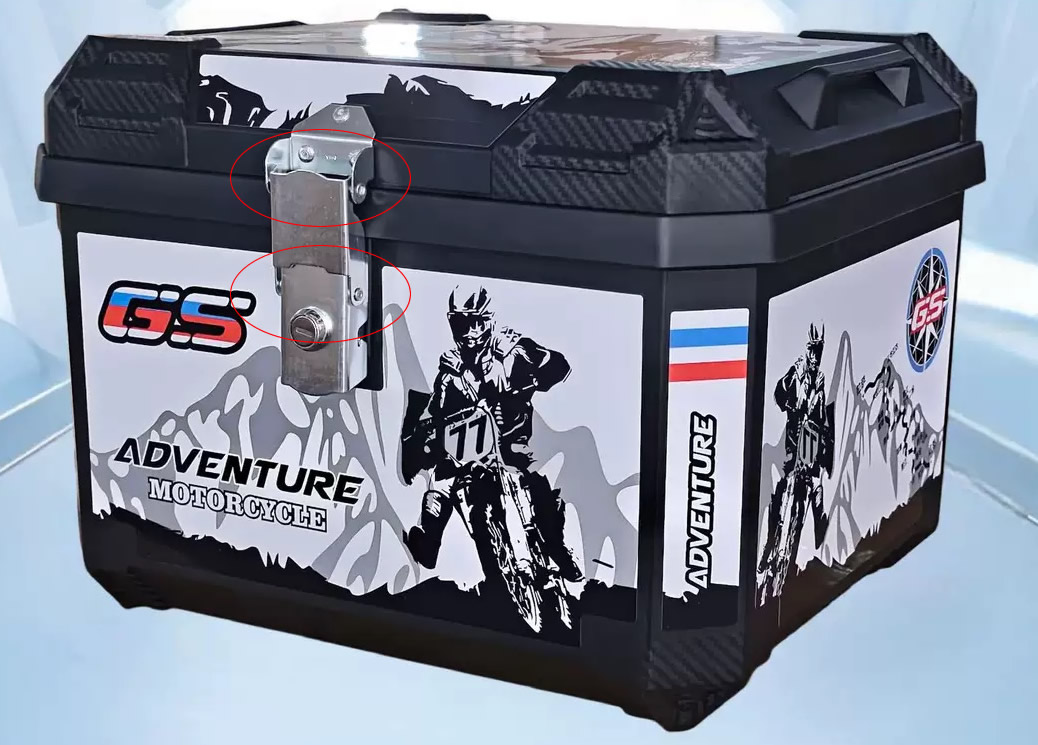

A motorkerékpár-poggyászgyártónak (felső táskák és oldaltáskák) a fémzár reteszét az ABS műanyag hátlapra kellett rögzítenie. A reteszhez nagyon alacsony fejű szegecsre volt szükség – a retesz és a ház belső fala közötti távolság mindössze 1,2 mm volt. Egy kerek fej kaparna. Egy süllyesztett fejhez drága formamódosításra lenne szükség. A megrendelőnek korrózióállóságra is szüksége volt, mert a tokokat esőben és útsóban használják.

Nuote Metalskét változatát szállítottáklapos fejű félcsőszerű szegecsekaz ügyfél költség- és teljesítménykövetelményeitől függően:

304 rozsdamentes acél– Tengerparti vagy magas páratartalmú piacokon értékesített prémium tokokhoz. Passzivált kivitel, 500 órás sópermet.

Szénacél nikkelezéssel– Normál esetekhez, 96 órás sópermetet kínálunk alacsonyabb áron. A nikkelezés az ezüst retesz hardveréhez is illeszkedett.

Mindkét változat ugyanazokat a méreteket használta: 4 mm-es szár, 8 mm-es lapos fej (1,0 mm-es fejmagasság), 7 mm-es hordóhossz. Az alacsony lapos fej megszüntette az 1,2 mm-es rést. A félig üreges üreg lehetővé tette az ABS-be való finom nyomást anélkül, hogy a műanyag megrepedt volna.

Az ügyfél először 10 000 szegecset rendelt (vegyes rozsdamentes acélból) érvényesítés céljából. Az 500 fő eseten végzett összeszerelés és helyszíni tesztelés után nem jelentettek meghibásodást. A későbbi éves megrendelések 50 000 és 100 000 darab között változtak. A gyártó immár lapos fejű, félcső alakú szegecseinket használja az összes felsőház-modellben, és ezeket alkalmazza az oldalsó táskareteszekhez is.

Authoritatia megfelelőség révén

Lapos fejű, félcső alakú szegecseinket az alábbiak szerint gyártjuk:

ANSI/ASME B18.1.2 (Kis tömör szegecsek – süllyesztett fejméretek érvényesek)

ISO 14581 (süllyesztett laposfejű szegecsek)

ISO 9001:2015 minőségirányítási rendszerek

RoHS megfelelőség az elektronikai alkalmazásokhoz

Beépítési útmutató lapos fejű félcső szegecsekhez

A lapos fejű, félcső alakú szegecsek megfelelő felszerelése figyelmet igényel a süllyesztés előkészítésére. Kövesse az alábbi lépéseket a Nuote Metalstól:

Telepítés előtti előkészítés

A felső lyukat a szegecsfej szögéhez igazodó fúróval vagy süllyesztett fúróval süllyessze be (90° vagy 100°)

Mélyítse meg a süllyesztést úgy, hogy a szegecsfej 0,05–0,10 mm-rel az anyag felülete alatt feküdjön

Fúrja ki az átmenő lyukat az átmérőig = szár átmérője + 0,25 mm (0,010″)

Sorjázza le a furat mindkét oldalát, hogy biztosítsa a szegecs sima behelyezését

Telepítési módszerek

1. módszer – Kézi szegecsbeállító lapos szerszámmal

Helyezze be a szegecset az előkészített lyukakon keresztül (a fej a süllyesztett oldalra kerül)

Helyezzen egy lapos arcú szettert az üreges farokhoz

Üsd meg a szettert kalapáccsal, hogy a farok kifelé gördüljön

Álljon meg, amikor a farok lapos, egyenletes összecsukódást képez

2. módszer – Pneumatikus prés (gyártáshoz ajánlott)

Használjon lapos üllővel és állítható mélységű ütközővel ellátott szegecsprést

Alkalmazzon szabályozott nyomást, amíg az üreges farok teljesen ki nem tágul

Ellenőrizze, hogy a fej egy síkban van-e a felülettel vagy az alatt

3. módszer – Orbitális szegecselés (kényes összeállításokhoz)

Elektronika vagy vékony anyagok esetén az orbitális (pörgő) szegecselés kis radiális erőt fejt ki

Ez a módszer minimálisra csökkenti az anyagfeszültséget és megakadályozza a fej sérülését

Telepítés utáni ellenőrzés

Fuss végig a szegecsfejen – ne akadjon be vagy nyúljon ki

Ellenőrizze a beszorult farkot – egyenletesnek, repedésmentesnek kell lennie

Végezzen húzási tesztet a mintaszegecseken, hogy ellenőrizze a bepattanási szilárdságot

Gyakran ismételt kérdések a lapos fejű, félcső alakú szegecsekkel kapcsolatban

Az alábbiakban felsoroljuk a leggyakrabban érkező műszaki megkereséseketNuote Metalslapos fejű félcső szegecsekkel kapcsolatban.

1. kérdés: Mi a különbség a lapos fejű félcső szegecsek és a szabványos tömör laposfejű szegecsek között? Miért válasszam a félcsöves változatot?

V: Az alapvető különbség a lapos fejű félcső alakú szegecsek farkában lévő üreges üreg. A tömör, lapos fejű szegecseknek nincs ürege, és nagy nyomóerőt igényelnek (kifeszítő rúd vagy szegecspisztoly segítségével) a farok kialakításához. A félcsöves szegecsek körülbelül 70-75%-kal kisebb feszítőerőt igényelnek, mivel az üreges szakasznak csak a vékony falának kell kifelé gördülnie. Ez a kisebb erő gyorsabb beszerelést, kisebb kezelői fáradtságot, valamint a vékony vagy kényes anyagok deformálódásának kisebb kockázatát jelenti. Ezen túlmenően a félcső alakú szegecsek konzisztensebb összefogást eredményeznek a tömeggyártásban, mivel az anyagelmozdulás előre látható. A Nuote Metals lapos fejű félcső szegecseket ajánl minden olyan alkalmazáshoz, ahol az összeállítás vékony fémlemezt (2 mm alatti), műanyagot vagy kompozitot tartalmaz. A tömör szegecseket továbbra is előnyben részesítik extrém szerkezeti terheléseknél, ahol a maximális nyírószilárdság az egyetlen prioritás.

2. kérdés: Hogyan válasszam ki a megfelelő hordóhosszt a lapos fejű, félcső alakú szegecsekhez, ha az anyagköteg vastagsága az összeállításonként változik?

V: Ez gyakori kihívás lépcsős vagy kúpos anyaghalmokkal rendelkező szerelvényeknél. A lapos fejű, félcső alakú szegecsek hordóhosszának elegendőnek kell lennie ahhoz, hogy átnyúljon az anyagköteg legvastagabb részén, plusz további 1,0–1,5 mm-rel a rögzítéshez. Változó vastagság esetén a Nuote Metals két megközelítés egyikét ajánlja. Először is használja a legvastagabb anyagköteget a henger hosszának meghatározásához – a szegecs vékonyabb részeken is működik, bár a rögzítés kissé magasabban ülhet. Másodszor, jelentős vastagságváltozások esetén (több mint 2 mm-es különbség) fontolja meg két különböző hosszúságú szegecs használatát az összeállítás különböző zónáiban. Szabványos gyártási tűréseink ±0,15 mm-es hordóhossz-változást tesznek lehetővé, ami megfelel a normál gyártási eltéréseknek. Extrém esetekre a Nuote Metals lépcsős hordó kialakításokat kínál, ahol az üreges mélység a szár mentén változik – egyedi tervezésért forduljon műszaki csapatunkhoz.

3. kérdés: Használhatók lapos fejű, félcső alakú szegecsek olyan vak alkalmazásokban, ahol összeszerelés után nem tudok hozzáférni a farok oldalához?

V: Nem. Értelemszerűen a lapos fejű félcső szegecsekhez hozzá kell férni a szerelvény mindkét oldalához. A fejet egy oldalról kell felszerelni, és a faroknak hozzáférhetőnek kell lennie a beállító szerszám (kalapács, prés vagy orbitális szegecselő) alkalmazásához. Az olyan vak alkalmazásokhoz, ahol csak az egyik oldal érhető el, a Nuote Metals vakszegecseket (más néven popszegecseket) vagy öntörő szegecseket ajánl. Ha azonban lapos fejre van szüksége egy vak alkalmazásnál, vegye fontolóra lapos fejű vakszegecseinket (húzható, süllyesztett fejjel) – ezek egy másik termékcsalád, de hasonló sima felületet érnek el. Lépjen kapcsolatba a Nuote Metals-szal a hozzáférési korlátaival kapcsolatban, és mi ajánljuk a megfelelő rögzítőelemet.

4. kérdés: Hogyan befolyásolja a fejszög (90° vs 100°) a lapos fejű, félcső alakú szegecsek teljesítményét?

V: A fej szöge határozza meg, hogy a szegecs hogyan illeszkedik a süllyesztett lyukba. A Nuote Metals lapos fejű félcső szegecseket gyárt 90°-os vagy 100°-os fejszöggel. A 90°-os fej a hagyományos szabvány a hüvelykes rendszerű kötőelemeknél, és továbbra is gyakori az észak-amerikai ipari alkalmazásokban. A 100°-os fejet az ISO és a repülési szabványok (pl. NAS szegecsek) írják elő, és kissé sekélyebb süllyesztést biztosít, ami csökkenti a feszültségkoncentrációt a furat körül. A legtöbb általános alkalmazásnál mindkét szög azonos módon működik, feltéve, hogy a süllyesztőszerszám illeszkedik a szegecsfej szögéhez. A kritikus szabály a következő: soha ne keverje össze a szögeket. A 100°-os szegecs a 90°-os süllyesztőben büszkén ül a felületre; egy 90°-os szegecs a 100°-os süllyesztőben a felszín alatt ül, de meginghat vagy nem illeszkedik megfelelően. A Nuote Metals minden termék csomagolásán és tanúsítványán egyértelműen feltünteti a fej szögét. Ha kétségei vannak, kérjen mintákat az illeszkedés ellenőrzéséhez.

Miért partner a Nuote Metals lapos fejű félcső szegecsekhez?

A megfelelő beszállító kiválasztása egyenletes fejgeometriát, megbízható rögzítést és versenyképes árakat biztosít. A Nuote Metals ajánlata:

Raktárkészlet:Több mint 3000 általános méret a készletben (acél és alumínium)

Egyedi gyártás:Szerszámok nem szabványos átmérőkhöz, fejszögekhez vagy üreges mélységekhez

Versenyképes MOQ:10 000 darab szabványos méretekhez; 50 000 darab egyedi méretekhez

Ingyenes minták:Raktári méretben elérhető (a szállítást a vásárló fizeti)

Technikai támogatás:Telepítési útmutató, beállítási eszközajánlatok és hibaelhárítás

Globális szállítás:Logisztikai támogatás Észak-Amerikában, Európában, Ázsia-Csendes-óceáni térségben és Dél-Amerikában

100%-os ellenőrzés:Szállítás előtt minden tételt megőrzött mintákkal ellenőriztek

Lépjen kapcsolatba a Nuote Metals-szal még ma, és kérjen mintakészletet, méretrajzot vagy árajánlatot lapos fejű, félcső alakú szegecsekhez.
