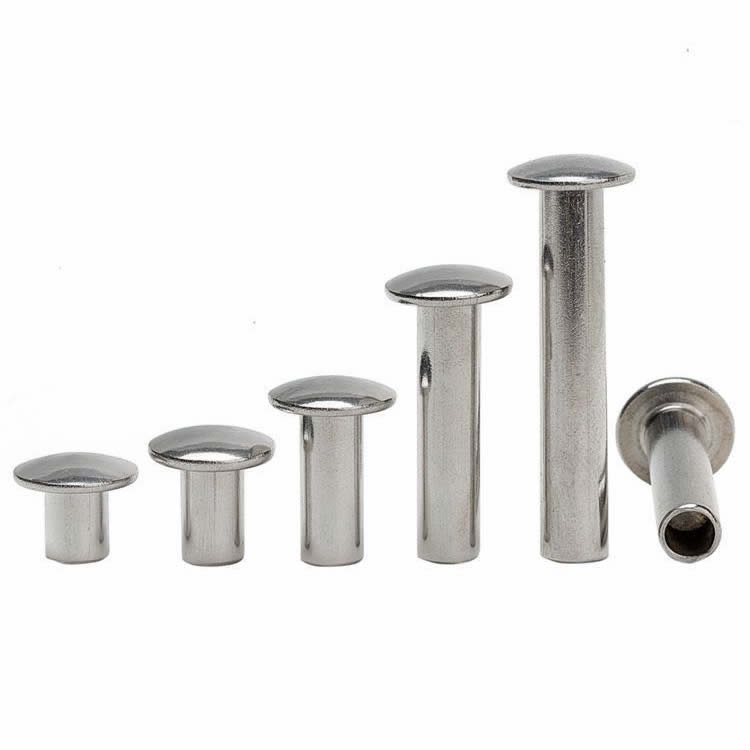

Vas félcsöves szegecsek

Az ipari rögzítési alkalmazásokhoz, ahol a szilárdság nem kockáztatható, de a költségvetést be kell tartani, a vas félcső szegecsek ideális egyensúlyt biztosítanak. Ezek az alkatrészek ötvözik a szénacél nagy teherbírását az üreges testű kialakítás beépítési hatékonyságával.

A Nuote Metals több mint két évtizedes kohászati ​​szakértelmét hozza magával a vas félcső szegecsek gyártásába. Termékeink a nehézgépek összeszerelésétől a szerkezeti acél csatlakozásokig terjedő iparágakat szolgálják ki, ahol a megbízhatóság vibráció és tartós terhelés mellett nem alku tárgya.

Mik azok a vas félcső szegecsek?

A vas félcsöves szegecsek – más néven szénacél félüreges szegecsek – részben üreges szárral rendelkeznek, a fejjel szemközti hegyen sekély lyukkal. A beszerelés során az üreges rész nyomás hatására kifelé gördül, biztonságos rögzítést képezve, miközben a tömör szegecsekhez szükséges erő körülbelül egynegyede szükséges.

Ez a kialakítás a vas félcső szegecseket különösen alkalmassá teszi:

• Tartós kötések, ahol nincs szükség szétszerelésre
• Folyamatos vibrációnak kitett alkalmazások
• Forgáspontok, ahol szabályozott mozgásra van szükség
• Gyors telepítést igénylő tömeggyártási környezetek

A „félcsöves” kifejezés megkülönbözteti ezeket a rögzítőelemeket a tömör szegecsektől (teljesen tömör) és a vakszegecsektől (amelyek csak az egyik oldalról szerelhetők fel).

Tekintse meg a videót, hogy megtudja, hogyan készítünk szegecseket

Különböző anyagú szegecseink

A szegecsekből különböző anyagokat készítünk, mint például sárgaréz szegecseket, acélszegecseket, rozsdamentes acélszegecseket, alumíniumszegecseket és rézszegecseket.

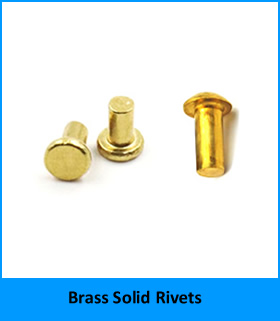

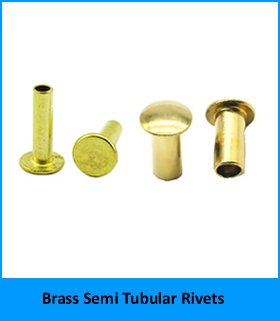

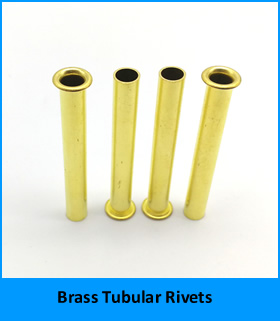

1. Sárgaréz szegecsek, beleértve a sárgaréz tömör szegecseket, sárgaréz félcsőszegecseket, sárgaréz csőszegecseket.

Kattintson  hogy többet megtudjon sárgaréz szegecseinkről.

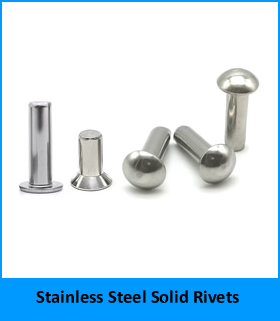

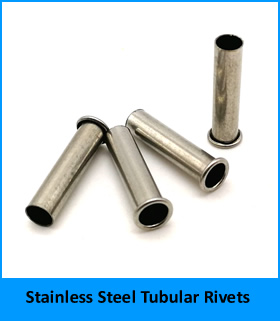

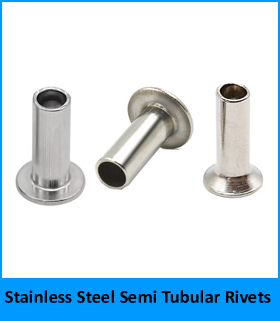

2. Rozsdamentes acél szegecsek, beleértve a rozsdamentes acél tömör szegecseket, a rozsdamentes acél félcső szegecseket, a rozsdamentes acél csőszegecseket.

Szeretne többet megtudni rozsdamentes acél szegecseinkről? csak kattints

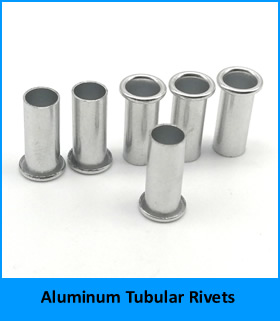

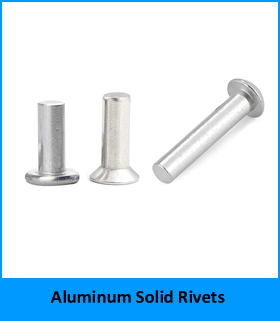

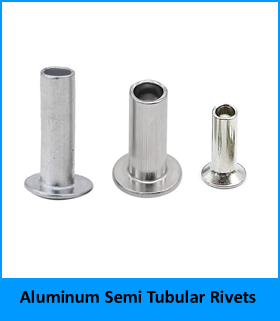

3. Alumínium szegecsek, beleértve az alumínium tömör szegecseket, alumínium félcső szegecseket, alumínium csőszegecseket.

Ha többet szeretne tudni alumínium szegecseinkről, kattintson

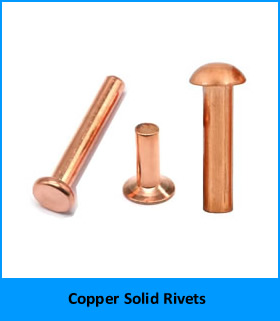

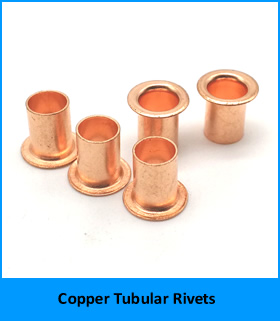

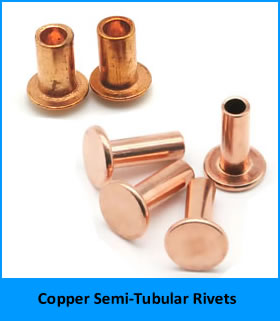

4.  Rézszegecsek, beleértve a tömör rézszegecseket, a félcső alakú rézszegecseket, a rézcsőszegecseket.

Kattintson  hogy több információt kapjunk rézszegecseinkről.

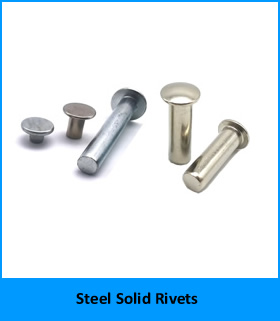

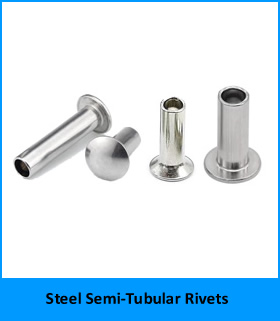

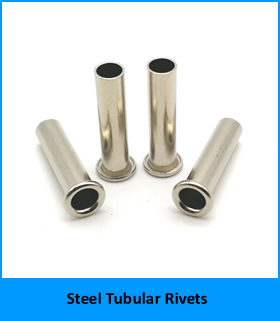

5.  Acélszegecsek, beleértve a tömör acélszegecseket, acél félcsöves szegecseket, acélcsőszegecseket.

Ha további információt szeretne kapni acélszegecseinkről, kattintson a gombra

Miért válassza a vasat más anyagokkal szemben a félcsöves szegecsekhez?

A műszaki jellemzők vizsgálata előtt elengedhetetlen annak megértése, hogy a vas félcső szegecsek hol teljesítenek jobban az alternatíváknál.

A Nuote Metals a vas (szénacél) szegecseket ajánlja a következő esetekre:

• Nagy terhelésű szerkezeti alkalmazások, ahol 400-500 MPa szakítószilárdság szükséges
• Költségérzékeny tömeggyártás, ahol az anyagtakarékosság számít a teljesítmény feláldozása nélkül
• Mágneses szerelvények, ahol vastartalmú tulajdonságokra van szükség
• Acél alkatrészeket összekötő nehézgépek és ipari berendezések

Anyagok összehasonlítása

A Nuote Metals vas félcsöves szegecsek részletes termékparaméterei

A Nuote Metals összes vas félcsöves szegecse alacsony szén-dioxid-kibocsátású acélból készül (0,1% vagy kevesebb), hogy biztosítsa az optimális alakíthatóságot a kötési folyamat során. Szükség esetén felületkezeléseket alkalmaznak a korrózióállóság növelésére.

Anyagspecifikációk

Fejstílusok elérhetők

A Nuote Metals vas félcső szegecseket gyárt többféle fejkonfigurációban, hogy megfeleljenek a különböző összeszerelési követelményeknek:

• Ovális fej: Szabványos általános célú, alacsony profilú fej, amely a legtöbb alkalmazáshoz alkalmas
• Rácsos fej: Szélesebb csapágyfelület a lágyabb anyagokhoz vagy nagyobb lyukhézagokhoz
• Lapos fej (süllyesztett): Sima felület a sima külső felületekért
• Pan Head: Közepes magasságú fej, jó menettulajdonságokkal
• Kerek fej: Hagyományos kupolaforma a maximális szilárdság érdekében az ízületeknél

Szabványos mérettartomány

Tűrések: szár átmérője ±0,05 mm, hordó hossza ±0,15 mm. A szegecs hosszát a szegecsfej alsó oldalától mérjük.

Mechanikai teljesítményadatok

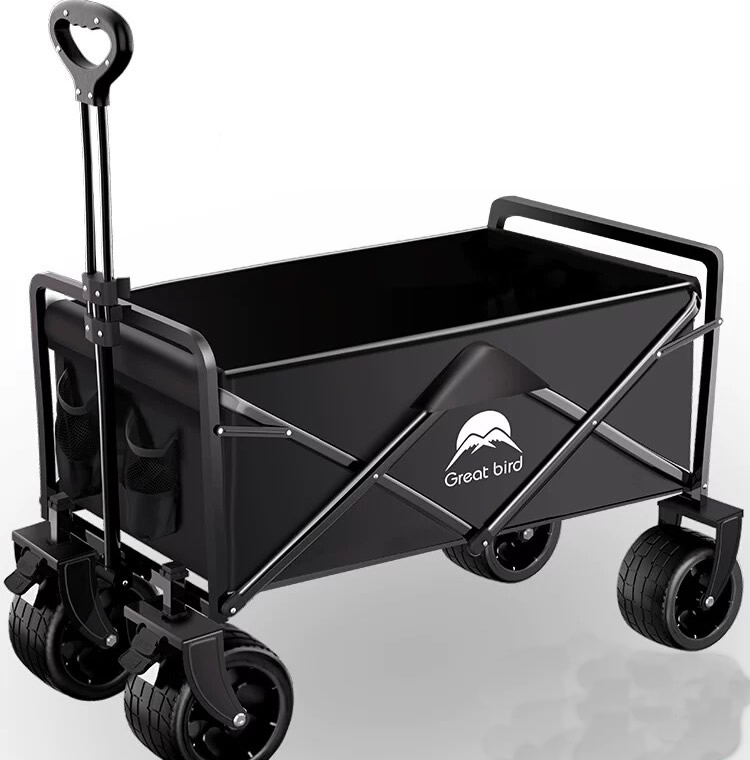

Egy igazi vásárlói példa – kültéri összecsukható kocsi

Ez az egyik a vas félcsöves szegecsekhez való sok alkalmazás közül. Azért tesszük bele, hogy a valós termelési felhasználást mutassuk be, nem pedig azért, hogy korlátozást javasoljunk.

Egy nagy teherbírású, kempingezéshez és kertészkedéshez használt összecsukható kocsikat gyártó cégnek tartós, olcsó szegecsre volt szüksége az ollós csuklópántok illesztéseihez. A kocsiváz 2 mm vastag acélcsövet használt. Az eredeti tömör szegecsek nagy rögzítőerőt igényeltek, ami deformálta a csövet és lelassította az összeszerelést. Az ügyfél egy korrózióálló felületet is kívánt kültéri használatra.

A Nuote Metals vas félcső szegecseket szállított – 5 mm-es szár, 9 mm-es kerek fej, 12 mm-es hordóhossz, sárga horganyzott. A félig üreges üreg 4 tonnáról 1,6 tonnára csökkentette a beállítási erőt, kiküszöbölve a cső deformációját. A sárga horganyzás 96 órán keresztül ellenáll a sópermetnek – ez elegendő esőre és esetenként sárra. Az ügyfél 200 vagonon 1000 szegecset tesztelt. 5000 hajtási ciklus után nincs lazulás vagy rozsda. Mostantól vas félcső szegecseket rendelnek 50 000 darabos tételekben, amelyeket a teljes összecsukható kocsisorukon használnak.

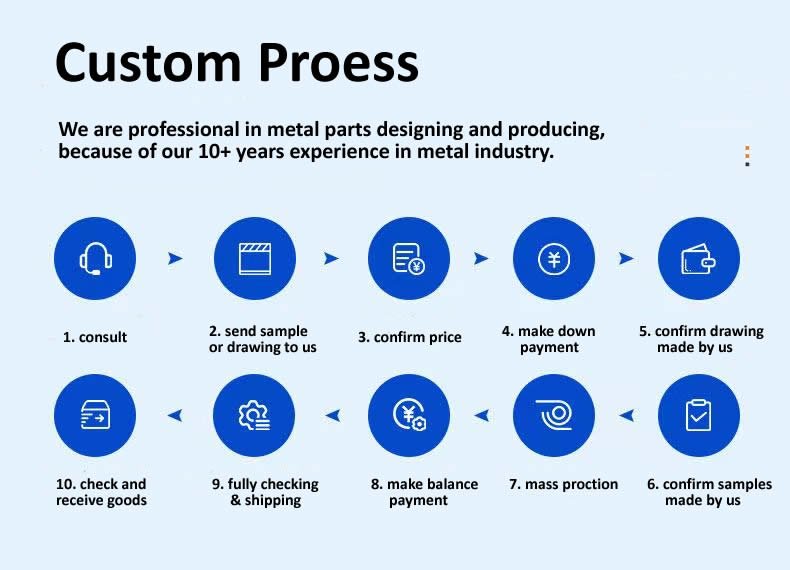

Egyedi folyamatunk – a megkereséstől a kiszállításig

Világos, átlátható munkafolyamatot követünk minden vas félcső szegecsrendelésnél.

1. Konzultáljon– Megosztja az alkalmazási területet, az anyagvastagságot és a mennyiségi követelményeket.

2. Küldjön mintákat vagy rajzot– Adjon meg mintaszegecset vagy részletes rajzot méretekkel és kivitelezéssel.

3. Erősítse meg az árat– Árajánlatot adunk szerszámköltséggel (ha van) és darabárral.

4. Fizessen előleget– 50% betét a szerszámokra és az alapanyagokra.

5. Erősítse meg az általunk készített rajzot– Gyártási rajzot készítünk jóváhagyásra.

6. Erősítse meg az általunk készített mintákat– Elkészítjük az első cikkeket (20-50 db) és kiszállítjuk Önnek tesztelésre.

7. Tömeggyártás– Mintaengedély alapján a teljes mennyiséget a hidegfejes présgépeinken futtatjuk.

8. Végezzen egyenleget- 50% egyenleg szállítás előtt.

9. Teljes ellenőrzés és szállítás– 100%-os optikai válogatás + végső AQL ellenőrzés, majd becsomagolás és kiszállítás.

10. Áruk ellenőrzése és átvétele– Megérkezéskor megvizsgálja az árut. Bármilyen problémát azonnal megoldunk.

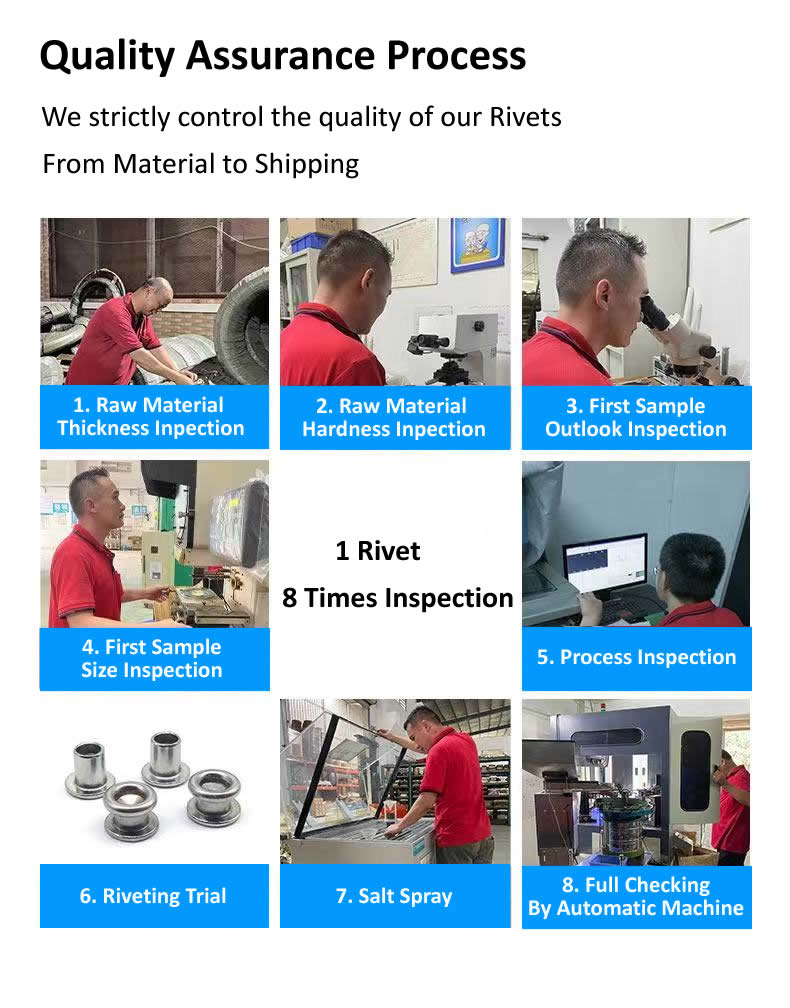

Minőségellenőrzés – Így biztosítjuk, hogy minden szegecs megfeleljen a szabványoknak

Nem hagyatkozunk pusztán a véletlenszerű mintavételre. A vas félcső szegecsek minden tétele átesik a következő ellenőrzéseken:

Bejövő vezeték ellenőrzése– Átmérő (±0,02 mm) és keménység (HRB 70–85).

Első cikkvizsgálat– 20 db fejátmérőre, fejmagasságra, szárra, hosszra, üregmélységre mérve.

Folyamat közbeni ellenőrzés– 5 darab 500 darabonként. Bármilyen elmozdulás kiváltja a szerszámbeállítást.

Teszt beállítás– Minden 2000 darabonként 3 szegecset helyezünk egy mintaacéllemezbe, hogy ellenőrizzük a csapódás kialakulását.

Sópermet vizsgálat (ha bevonattal van ellátva)– ASTM B117, 96 óra sárga cink esetén, 48 óra tiszta cink esetén.

Végső kimenő ellenőrzés– 100%-os optikai válogatás a kritikus méretekhez, plusz AQL Level II, 1.0 kézi ellenőrzés.

Az ellenőrzési jegyzőkönyveket öt évig megőrizzük. Minden szállítmány tartalmaz egy méretjelentést és egy megfelelőségi tanúsítványt.

Partnerség a Nuote Metals-szal – Valódi vásárlói visszajelzés

Együttműködés – Együttműködés globális ügyfelekkel

Szerelési útmutató vas félcsöves szegecsekhez

A megfelelő telepítés kritikus fontosságú a vas félcső szegecsek teljes mechanikai potenciáljának kiaknázásához. A Nuote Metals a következő megközelítést ajánlja:

Készítmény

Fúrjon olyan vezetőlyukakat, amelyek átmérője valamivel nagyobb, mint a szegecsszár (általában 0,010–0,015 hüvelyk vagy 0,25–0,38 mm túlméret)

Sorjázza a lyukakat a szegecs sima behelyezése érdekében

A szegecsfelhelyezés előtt biztonságosan igazítsa be a munkadarabokat

Telepítési módszerek

1. módszer – Kézi szegecsbeállító kalapáccsal

Helyezze a szegecsbeállítót a szegecs üreges végére

Üsd meg a settert kalapáccsal, hogy az üreges rész kifelé nyúljon

Vizsgálja meg a fej teljes formáját és a szoros összecsukódást

2. módszer – Kézi kinyomó (szegecspisztoly)

Helyezze a szorítópofákat a szegecsfej és az üreges vég fölé

Nyomja össze a fogantyúkat a szabályozott nyomóerő kifejtéséhez

Közepes volumenű gyártásra alkalmas

3. módszer – Pneumatikus vagy hidraulikus prés (nagy térfogatú)

Használjon ütveszegecselőt vagy lökhárítót a következetes, nagy sebességű telepítéshez

5000 darabot meghaladó gyártási sorozatokhoz ajánlott

A Nuote Metals a mi szegecsméreteinkre kalibrált, illeszkedő beállító szerszámokat kínál

Gyakran ismételt kérdések a vas félcsöves szegecsekkel kapcsolatban

Az alábbiakban a Nuote Metals által a vas félcsöves szegecsekkel kapcsolatban kapott leggyakoribb műszaki megkereséseket olvashatja.

1. kérdés: Mi a különbség a vas félcső szegecsek és a tömör szegecsek között? Melyiket válasszam a jelentkezésemhez?

V: Az alapvető különbség a szár kialakításában és a beépítési erőben rejlik. A vas félcsöves szegecsek hegyén sekély üreg található, amely körülbelül egynegyede az azonos átmérõjû tömör szegecs rögzítéséhez szükséges erõnek. A tömör szegecsek mindvégig teljesen szilárdak, és lényegesen nagyobb nyomóerőt igényelnek, gyakran a farok oldalán lévő kifeszítő rudat használnak. Azokban az alkalmazásokban, ahol a beépítési sebesség számít – különösen a tömeggyártásban – a vas félcsöves szegecsek a preferált választás. Az extrém terhelésű szerkezeti kötéseknél (például hídszerkezeteknél vagy nyomástartó edényeknél) azonban a tömör szegecsek némileg nagyobb nyírószilárdságot biztosítanak. A legtöbb ipari alkalmazáshoz, amelyek fémlemezeket, gépvédőket, bútorokat és autóipari alkatrészeket foglalnak magukban, a Nuote Metals vas félcső szegecsei az erő és a beépítési hatékonyság optimális egyensúlyát kínálják.

2. kérdés: Hogyan akadályozhatom meg a korróziót a vas félcsöves szegecseken kültéri vagy párás környezetben?

V: A bevonat nélküli vas (szénacél) nedvesség hatására rozsdásodik. A Nuote Metals ezt azáltal oldja meg, hogy többféle felületkezelési lehetőséget kínál a vas félcső szegecsekhez. A minimális páratartalmú beltéri alkalmazásokhoz a horganyzás alacsony költség mellett megfelelő védelmet biztosít. Kültéri vagy magas páratartalmú környezetben a tűzihorganyzást javasoljuk, amely vastagabb (40-60 µm) horganyréteget visz fel, amely ellenáll a hosszan tartó expozíciónak. A korrózióállóságot és az elektromos vezetőképességet egyaránt igénylő alkalmazásoknál (például elektronikai házaknál) a fekete-oxid bevonat mérsékelt védelmet nyújt, miközben megtartja a vezetőképességet. Tengeri vagy kémiailag agresszív környezetben a rozsdamentes acél szegecsek megfelelőbbek lehetnek. A Nuote Metals minden bevonattípushoz sópermetezési vizsgálati adatokat biztosít, hogy segítse a kiválasztást.

3. kérdés: Mekkora az a maximális anyagvastagság, amelyet a vas félcső szegecsek el tudnak fogadni? Hogyan válasszam ki a megfelelő hordóhosszt?

V: A maximális anyagvastagságot (más néven markolattartományt) a szegecs hengerhossza határozza meg. Általános szabály, hogy olyan szegecset válasszunk, amelynek hordóhossza körülbelül 0,5–1,5 mm-rel hosszabb, mint az összeillesztendő anyagok teljes vastagsága. Ez a ráhagyás elegendő anyagot biztosít ahhoz, hogy az üreges rész kifelé gördüljön és biztonságos rögzítést képezzen. A Nuote Metals vas félcső szegecseket kínál 4 mm és 40 mm közötti hordóhosszúsággal, amelyek anyagvastagsága 1,5 mm és 15 mm között van. A pontos kiválasztáshoz tekintse meg a fenti mérettáblázatunkat, vagy forduljon műszaki csapatunkhoz az adott anyaghalmaz vastagságával kapcsolatban. Egyedi hordóhosszakat is kínálunk a nem szabványos alkalmazásokhoz – a minimális rendelési mennyiségek érvényesek.

Miért partner a Nuote Metals-szal az Iron Semi Tubular Rivets terén?

A megfelelő beszállító kiválasztása egyenletes minőséget, versenyképes árakat és megbízható szállítást biztosít. A Nuote Metals ajánlata:

Raktárkészlet: Több mint 20 általános méret készleten van, 3-5 napos kiszállítással a raktáron lévő termékekre

Egyedi gyártás: Szerszámozás nem szabványos átmérőkre, hordóhosszokra vagy fejtípusokra (15-25 napos átfutási idő)

Versenyképes MOQ: minimum 20 000 darab szabványos méretekhez

Ingyenes minták: raktáron lévő méretekhez elérhető (az ügyfél fizeti az expressz szállítást)

Globális szállítás: Logisztikai támogatás Észak-Amerikába, Európába, Ázsia-Csendes-óceáni térségbe és azon túl

100%-os minőségellenőrzés: minden termék tételt a szállítás előtt ellenőriznek

Lépjen kapcsolatba a Nuote Metals-szal még ma, és kérjen mintakészletet, műszaki adatlapot vagy árajánlatotvas félcső szegecsekkövetelményeknek.
