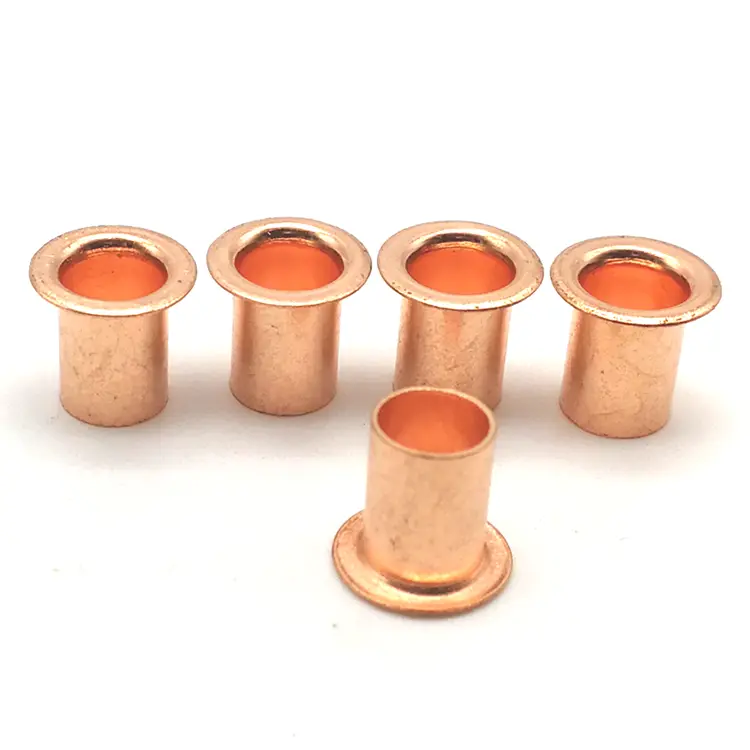

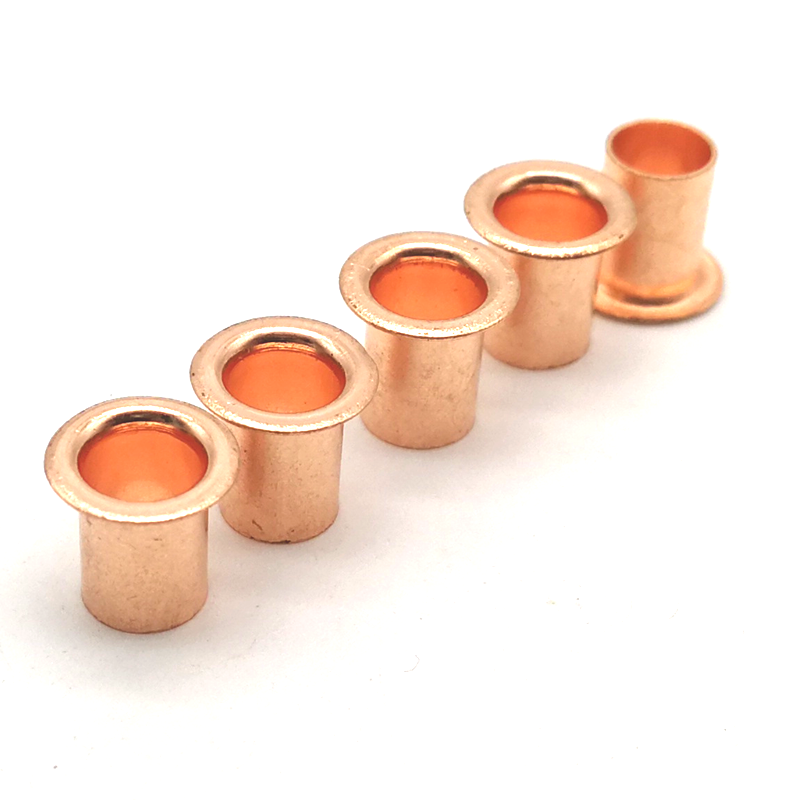

Réz csőszegecsek

A réz csőszegecsek teljesen üreges rögzítők, amelyek C11000 tiszta rézcső alapanyagból készülnek. A réz a legmagasabb elektromos és hővezető képességet nyújtja a szokásos szegecsanyagok közül – 100% IACS –, és természetesen antimikrobiális. Ha kombinálja ezeket a tulajdonságokat az üreges tengely kis erejű beépítésével, olyan rögzítőelemet kap, amely képes áramot szállítani, hőt adni, és ellenáll a baktériumoknak – mindezt minimális erővel rögzítve.

Ha a szerelvénynek áramot kell vezetnie, hőt kell mozgatnia vagy higiénikus felületet kell fenntartania – ezek a mérnöki megoldások.

Réz vs. sárgaréz – A vezetőképesség összehasonlítása

Válassza a rezet, ha: A szegecsnek elektromos áramot kell vezetnie. A szerelvénynek hőt kell átadnia. Antimikrobiális tulajdonságokra van szükség. Az üreges rögzítőelemben elérhető legmagasabb vezetőképességre van szüksége.

C11000 Réz – Anyagtulajdonságok

C11000 tiszta rézből gyártjuk őket:

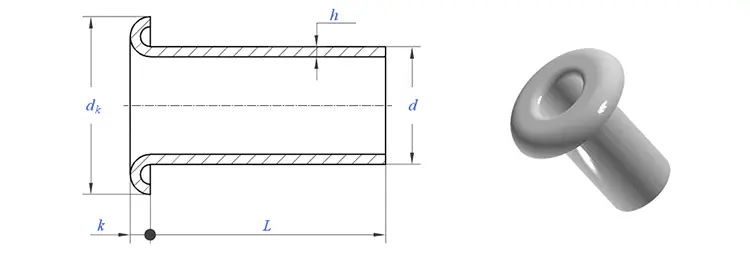

Fejstílusok – amit kínálunk

A rézcső alakú szegecsek három fejtípusban kaphatók:

Egy valós alkalmazás – elektromos földelő gyűjtősín csatlakozás

Egy elektromos elosztó berendezés gyártójának vezetőképes, állandó rögzítőelemre volt szüksége a gyűjtősín csatlakozások földeléséhez. A korábbi sárgaréz szegecsek ~28%-os IACS vezetőképességet biztosítottak – ez nem elég nagyáramú alkalmazáshoz. A tömör rézszegecsek 100%-os IACS-t biztosítottak, de nagy beállítóerőt igényeltek, ami időnként megrongálta a gyűjtősín szigetelését. Az ügyfélnek szüksége volt a réz vezetőképességére egy üreges szegecs kis erővel történő beszerelésével.

C11000-es rézcsőszegecseket szállítottunk – 6,0 mm-es szár, 11,0 mm-es kerek fej, 12,0 mm-es hordóhossz, sima kivitel. A 100%-os IACS réz biztosítja a szükséges elektromos teljesítményt. A teljesen üreges tengely minimális erővel kifelé nyúlt – nem sérült a gyűjtősín szigetelése. A természetes rézfelület idővel védőpatinát képezett. Az ügyfél 500 szegecset tesztelt 100 gyűjtősín-szerelvényen. 5000 hőciklus és rezgésvizsgálat után nulla vezetőképesség-veszteség, nulla meghibásodás. Mostantól évente 100 000 darabos tételben rendelik szegecseinket.

Hogyan gyártjuk őket – Csővágás + fejléc

A rézcső alakú szegecsek rézcső készletként indulnak. A réz puha és rugalmas, így ideális csőalapú gyártáshoz.

1. Csőkészlet beszerzés– Minősített C11000-es rézcső jóváhagyott malomból. Minden tételhez tartozik egy malomvizsgálati tanúsítvány és hőszám.

2. Beérkező anyagok ellenőrzése– A csőállomány külső átmérője (±0,02 mm), falvastagsága és anyagösszetétele (spektrométer) ellenőrzése. A specifikáción kívüli csöveket elutasítjuk.

3. Csővágás– A csövet pontos hosszhosszra vágják. Minden üres szegecs lesz.

4. Címsor– A levágott csődarabot fejlécprésbe helyezzük. Egy keményfém matrica képezi a fejet (kerek, lapos vagy süllyesztett) az egyik végén.

5. Vágás– A fej széle körüli vaku eltávolítva.

6. Zuhanás– A mikrosorja megszűnik.

7. Végső ellenőrzés– 100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve. Kiállított méretjelentés, anyagtanúsítvány és megfelelőségi tanúsítvány.

Minta átfutási idő:szabvány 5-7 nap; egyedi szerszámok: 15-20 nap.

Minőségellenőrzési folyamatunk

Réteges ellenőrzési rendszert követünk minden rézcsőszegecs-tételnél – a beérkező anyagtól a késztermékig.

Bejövő anyag ellenőrzése – A csőkészletet ellenőrizzük a külső átmérő, a falvastagság és az anyagösszetétel tekintetében. A spektrométer a C11000 rézminőséget igazolja (≥99,9%). A specifikáción kívül eső anyagokat a rendszer visszautasítja, mielőtt elérné a gyártási szintet.

Beállítás és első ellenőrzés – A szerszámok beszerelésekor az első 10 szegecset nagyítással megvizsgálják felületi hibák szempontjából. Minden méretet – a fej átmérőjét, fejmagasságát, szárátmérőjét, hordóhosszát és falvastagságát – egy optikai komparátor méri. A köteg csak akkor folytatódhat, ha minden méret megegyezik a rajzzal.

Folyamat közbeni felügyelet – A tömeggyártás során a kezelők 500 darabonként 5 szegecset húznak ki. A kritikus méreteket digitális tolómérőkkel ellenőrzik. A tűréshatáron túli bármilyen eltolódás azonnali présleállítást és a szerszámbeállítást váltja ki.

Clinch ellenőrzés – 2000 darabonként 3 szegecset rögzítünk a tényleges anyag mintájába. A hengerelt rögzítőelem szimmetriáját, tömítettségét és repedésmentes kialakulását vizsgálják. Ez megerősíti, hogy a szegecs megfelelően működik az összeszerelésben.

Korrózióvizsgálat (ha szükséges) – Kültéri vagy tengeri alkalmazásokhoz a mintákat az ASTM B117 szerint sószóró kamránkba helyezzük. A tételhez tanúsítványt adnak ki.

Végső kimenő ellenőrzés – Minden szegecs nagy sebességű kamerákkal felszerelt optikai válogatógépen megy keresztül. Az elutasítottak automatikusan kidobásra kerülnek. A válogatás után egy véletlenszerű AQL mintát (II. szint, 1.0) manuálisan ellenőriznek.

Minden ellenőrzési jegyzőkönyvet öt évig megőrzünk, és minden szállítmányhoz mellékeljük. Ha mezőbeli probléma lép fel, nyomon követhetjük a köteget, és lehívhatjuk a teljes fájlt.

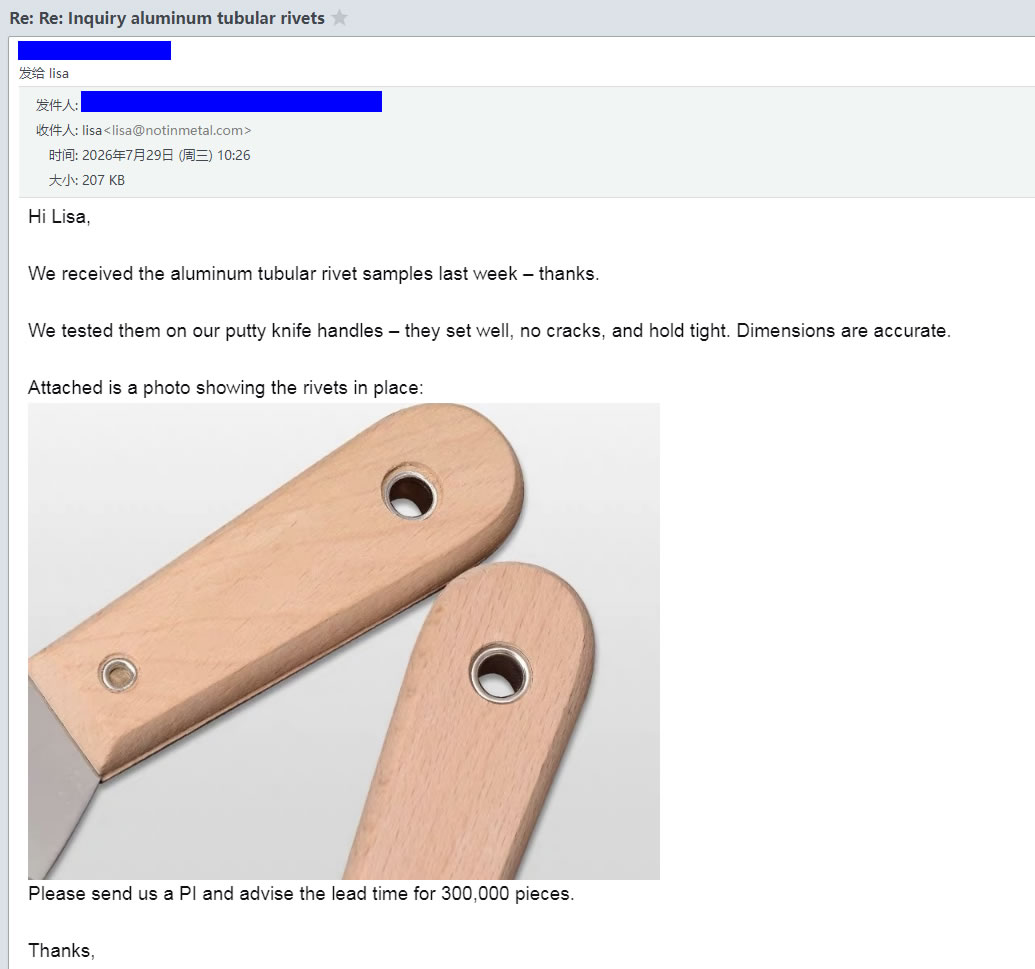

Ügyfeleink véleménye – Valódi visszajelzés

Hagyjuk, hogy ügyfeleink beszéljenek helyettünk. A fenti képek valódi visszajelzéseket mutatnak be azoktól a gyártóktól, akik gyártósoraikban használták csőszegecseinket – az elektromos berendezések építőitől a tengeri hardver beszállítókon át az élelmiszeripari berendezések gyártóiig.

Minden tételre vonatkozóan teljes nyomon követhetőséget és minőségi dokumentációt vezetünk:

• Anyagtanúsítványok – Az eredeti tekercsig visszavezethető malomvizsgálati tanúsítványok
• Méretellenőrzési jelentések – Valós mérések minden tételből
• Vezetőképességi vizsgálati jelentések – IACS ellenőrzés (ha kérik)
• Megfelelőségi tanúsítvány – Aláírt, tételesen nyomon követhető

Három kérdés, amire gyakran válaszolunk

K: "Miért válassza a réz csőszegecseket a sárgaréz csőszegecsekkel szemben elektromos alkalmazásokhoz?"

V: A réz 100%-os IACS vezetőképességet biztosít; sárgaréz kínál ~28%. Ha a szegecsnek áramot kell vezetnie, a réz a megfelelő választás. A sárgaréz keményebb és jobb kopásállóságot kínál a mechanikai alkalmazásokhoz – de az elektromos vezetőképesség, a hővezetőképesség vagy az antimikrobiális követelmények tekintetében a réz minden alkalommal nyer. A fenti gyűjtősín esetében az ügyfélnek 100%-os IACS vezetőképességre volt szüksége, így a réz volt az egyetlen választás.

K: "Korrodálódnak? Miért változtatják meg a színüket?"

V: A réz nem rozsdásodik – idővel védő patinát képez. Ez a patina valójában megvédi az alatta lévő fémet, meghosszabbítva annak élettartamát kültéri környezetben. A színváltozás élénkvörösről sötétbarnára vagy zöldre kozmetikai jellegű, és nem befolyásolja a mechanikai vagy elektromos teljesítményt. Ha meg szeretné őrizni a fényes felületet, válassza ki a bukó (fényes) vagy lakkozott rézcsőszegecseket. A fenti gyűjtősínházhoz a megrendelő sima felületet választott, mert a patina elfogadható volt a beltéri elektromos szekrényben.

K: "Hol használják általában?"

V: Számos iparágban használják, ahol a vezetőképesség vagy az antimikrobiális tulajdonságok kritikusak:

A fenti gyűjtősín esetében a rézcső szegecsek voltak a megfelelő választások – 100%-os IACS vezetőképességet biztosítottak kis erejű beépítéssel, kiküszöbölve a tömör rézszegecsek által okozott károkat.
