Precíziós alkatrészek kritikus összeállításokhoz – amikor minden interfész számít

A precíziós alkatrészt a saját rajza alapján ítélik meg. A precíziós alkatrészt aszerint ítélik meg, hogy hogyan illeszkedik, mozog, tömít vagy hogyan vezet, amikor másokkal össze van szerelve. Ez a különbség mindent megváltoztat – a tűréshatárokat, a vizsgált jellemzőket és a szállítás előtt elvégzett teszteket.

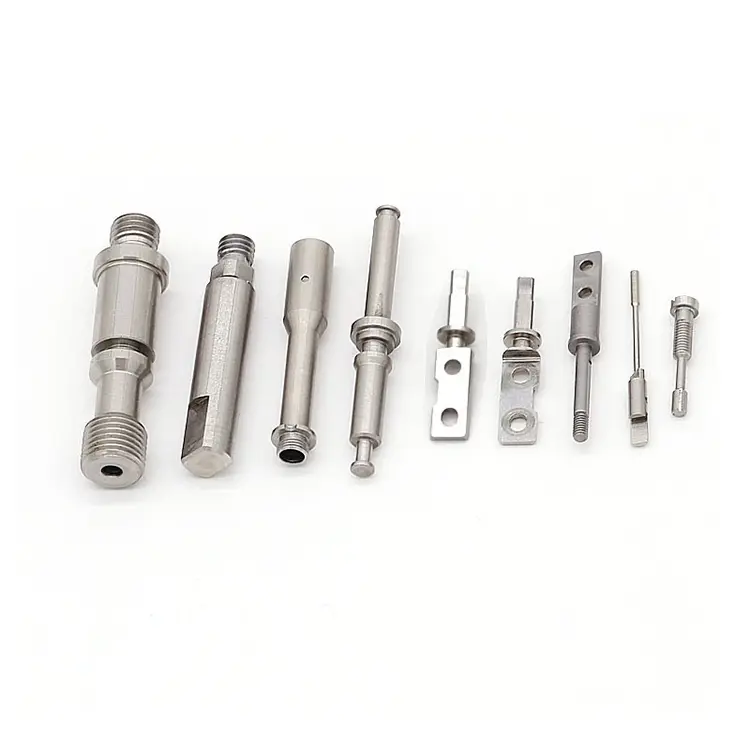

A Nuote Metalsnál mi gyártunkCNC precíziós alkatrészekolyan szerelvényekhez, ahol a meghibásodás nem lehetséges: sebészeti műszerek, üzemanyag-befecskendező rendszerek, optikai tartók és repülőgép-működtetők. Nem csak rajzra gépelünk. Mi kezeljük a tűrésláncot a nyersanyagtól a funkcionális összeszerelésig, így a kapott alkatrész működik az első alkalommal – és minden alkalommal azután.

Mi választja el a precíziós alkatrészt a precíziós alkatrésztől?

A precíziós alkatrész megfelel egyedi méreteinek. A precíziós komponensnek továbbá:

• Illessze illeszkedő részekkel– a hézagnak vagy az interferenciának megfelelőnek kell lennie a teljes tűréstartományban.

• Működés terhelés alatt– mozgatni, lezárni vagy lebonyolítani anélkül, hogy bekötés, szivárgás vagy jel elvesztése lenne.

• Túlélni az összeszerelést– ne deformálódjon vagy repedjen meg préseléskor, nyomatékosításkor vagy felhúzáskor.

• Fenntartja a teljesítményt az idő múlásával– ellenáll a kopásnak, a kifáradásnak és a hőciklusnak.

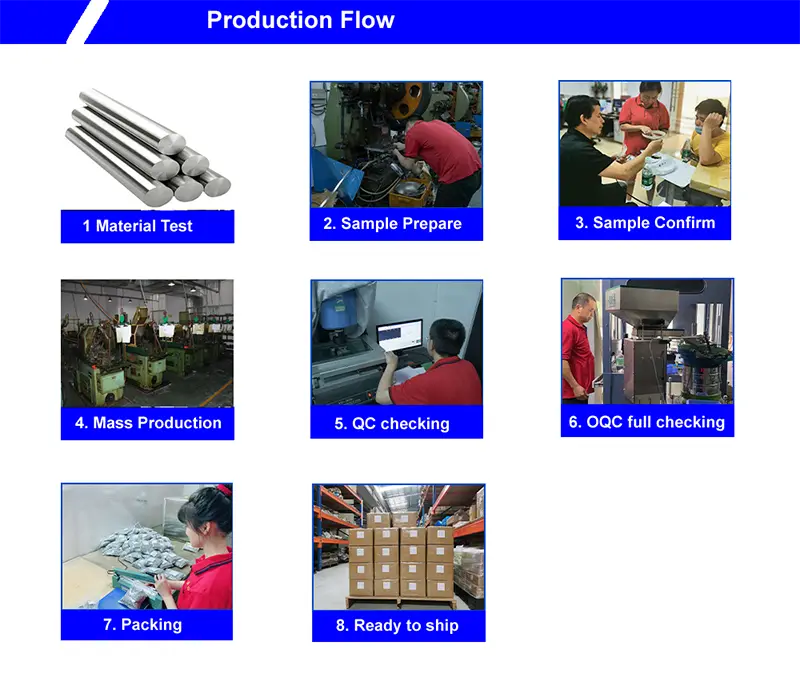

Ez azt jelenti, hogy többet vizsgálunk, mint az átmérőket és a hosszokat. Ellenőrizzük az összeszerelési felületeket – azokat a felületeket, amelyek más részekkel érintkeznek. Teszteljük a funkciót – azt a mozgást vagy tömítést, amelyet az alkatrész végrehajt. A nyomon követhetőséget pedig dokumentáljuk – így ha egy terephiba történik, azt egy adott tételre, gépre és kezelőre tudjuk visszavezetni.

A tolerancialánc – Hogyan kezeljük az interfészeket

Ha egy alkatrésznek három illeszkedő felülete van, amelyek mindegyike saját tűréssel rendelkezik, az összeállítás akkor is meghibásodhat, ha minden egyedi méret a specifikáción belül van. Ez a tolerancialánc probléma. Az alábbiakkal kezeljük:

1. A kritikus interfészek korai azonosítása.

A DFM ellenőrzése során minden olyan felületet megjelölünk, amely egy másik részhez illeszkedik. Ezek a funkciók szűkebb tűréseket, dedikált mérőeszközöket és 100%-os ellenőrzést biztosítanak – nem mintavételezést.

2. Funkcionális mérőeszközök, nem csak mikrométerek használata.

Az illeszkedő tengelyt szimuláló dugaszoló mérő többet mond, mint egy mikrométeres leolvasás. Egyedi mérőeszközöket készítünk a kritikus interfészekhez, így tudjuk, hogy az összetevő illeszkedni fog – nem csak arról, hogy megfelelően mér.

3. A nullapont vezérlése műveletek között.

Ha az esztergálás egy felületre, a marás pedig egy másik felületre hivatkozik, előfordulhat, hogy az interfészek nem illeszkednek egymáshoz. Minden művelethez egyetlen nullpontot használunk, így minden jellemző ugyanahhoz az origóhoz viszonyítva helyezkedik el.

4. Ellenőrzés hőkezelés és kikészítés után.

A hőkezelés mozgatja az anyagot. A bevonat vastagságot ad. Előfordulhat, hogy a megmunkálás után tökéletesen mért interfész nem illeszkedik a bevonat után. A kritikus interfészeket minden befejező művelet után ellenőrizzük – nem előtte.

Lehetőségeink – az egyes alkatrészektől a részegységekig

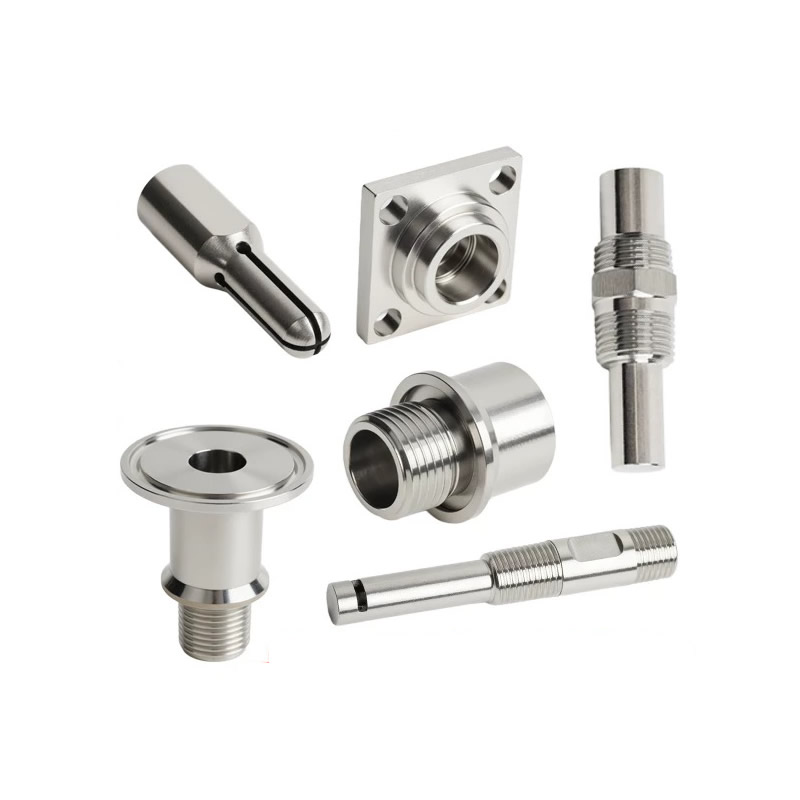

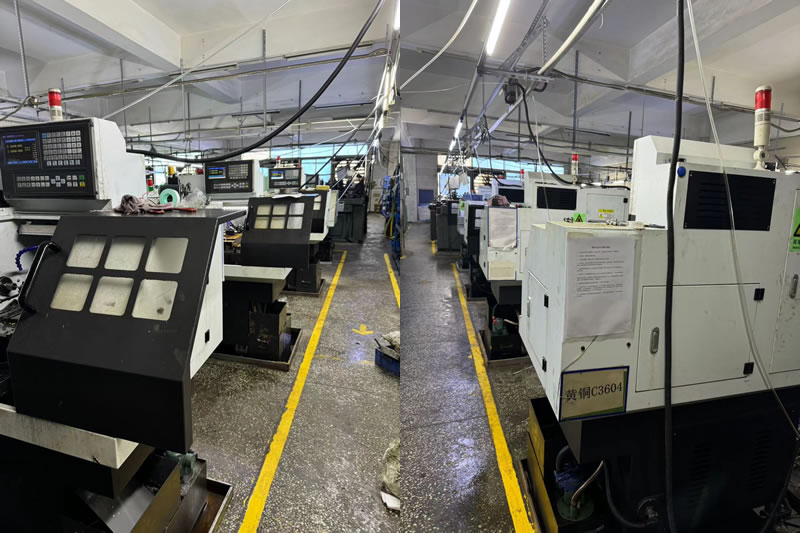

A Nuote Metals biztosítjaCNC precíziós alkatrészekfolyamatok és anyagok széles körében. Valódi értékünk azonban az integráció – több alkatrészt is megmunkálhatunk, megmunkálhatunk, és egy részegységet állíthatunk össze, amely készen érkezik a gyártósorra.

Anyagok:Rozsdamentes acél, ötvözött acél, alumínium, titán, sárgaréz, réz és műszaki műanyagok.

Kötet:Prototípus (1–50), kis volumen (50–5000), nagy volumen (5000–500 000+).

Funkcionális tesztelés – A lépés, amelyet a legtöbb beszállító kihagy

A tökéletesen méretezett alkatrész még mindig meghibásodhat az összeszerelés során. Az átmérőtűrésnek megfelelő tengely megtapadhat, ha a házba nyomják. Az Ra 0,4 μm-t elérő tömítési felület nyomás alatt szivároghat. A funkciót teszteljük, nem csak a méreteket.

Vizsgálatok, amelyeket precíziós alkatrészeken végzünk:

• Press-fit szimuláció– ellenőrizze az interferenciát és a beillesztési erőt.
• Szivárgásvizsgálat– levegő vagy hélium szivárgásteszt a tömített alkatrészeknél.
• Elektromos folytonosság– vezetőképes alkatrészekhez és földelési útvonalakhoz.
• Mozgás és ütés– szelepekhez, működtetőkhöz és csúszóalkatrészekhez.
• Nyomaték és menet összekapcsolódás– menetes interfészekhez.

Minden tesztet a tényleges mért értékekkel dokumentálnak. A szállítmányhoz funkcionális tesztjelentést is kap – nem csak méretjelentést.

Valódi példa – Sebészeti tűző alkatrészkészlet

Egy német orvosi eszközgyártónak öt precíziós alkatrészből álló készletre volt szüksége, amelyeket sebészeti tűzőkazettává kell összeszerelni. Az alkatrészeknek holtjáték nélkül kellett egymáshoz illeszkedniük, simán kell működniük, és ki kell bírniuk az etilén-oxidos sterilizálást.

A kihívás:

Előző beszállítójuk minden alkatrészt egyedi rajza szerint megmunkált. De amikor összeszerelték, a tűzőgép meghibásodott – a tűréslánc túl sok mozgást engedett meg az üllő és a kazetta között.

Amit másképp csináltunk:

• A DFM felülvizsgálata során azonosította a három kritikus interfészt az összetevők között.
• Mind az öt alkatrész megmunkálása ugyanabban a precíziós cellában, ugyanazzal a nullaponttal.
• Beépített funkcionális mérőeszközök az illeszkedés és a mozgás ellenőrzésére a szállítás előtt.
• Száraz összeszerelést és funkcionális lökettesztet hajtottunk végre az egységek 100%-án.
• 2200 készletet szállítottak, nulla összeszerelési visszautasítással. Az ügyfél megszüntette a beérkező ellenőrzést, és 15%-kal csökkentette az összeszerelési időt.

Gyakran ismételt kérdések a CNC precíziós alkatrészekről

1. kérdés: Mi a különbség a precíziós alkatrész és a precíziós alkatrész között?

V: A precíziós alkatrész megfelel a saját rajzméreteinek. ACNC precíziós alkatrészilleszkednie kell és működnie kell az illeszkedő részekkel is. Ez azt jelenti, hogy megvizsgáljuk az interfészeket, teszteljük a mozgást vagy a tömítést, és kezeljük a tolerancialáncot több szolgáltatáson keresztül. Ha egyetlen alkatrészről küld rajzot, mi megmunkáljuk. Ha összeszerelhető alkatrészkészletet küld nekünk, mi kezeljük az interfészeket és szállítunk egy működőképes részegységet.

2. kérdés: Összeállíthat-e alkatrészeket több anyagból?

V: Igen. Alkatrészeket rozsdamentes acélból, alumíniumból, titánból, sárgarézből, rézből és műanyagokból megmunkálunk, majd préseléssel, menetes, karózott vagy ragasztott kötésekkel szereljük össze őket. A sterilizálandó vagy vegyszereknek kitett alkatrészekhez olyan anyagokat és bevonatokat választunk, amelyek ellenállnak a környezetnek. Minden összeállítás működését tesztelik, és nyomon követhetőségi nyilvántartással dokumentálják.

3. kérdés: Hogyan ellenőrizhető, hogy egy precíziós alkatrész belefér-e az összeállításomba?

V: Funkcionális mérőeszközöket használunk, amelyek szimulálják a párosító részt. A csatlakozó tengely átmérőjének megfelelő dugós mérő többet mond, mint egy mikrométeres leolvasás. A kritikus interfészek esetében egyedi mérőeszközöket készítünk, és a gyártás 100%-át ellenőrizzük – nem csak mintákat. Szállítás előtt száraz összeszerelést és funkcionális tesztelést is végzünk, így már azelőtt tudja, hogy az alkatrész működik, mielőtt elérné a gyártósort. A Nuote Metals minden precíziós alkatrészrendelésről funkcionális tesztjelentést ad.
