Panfejes félig üreges szegecsek

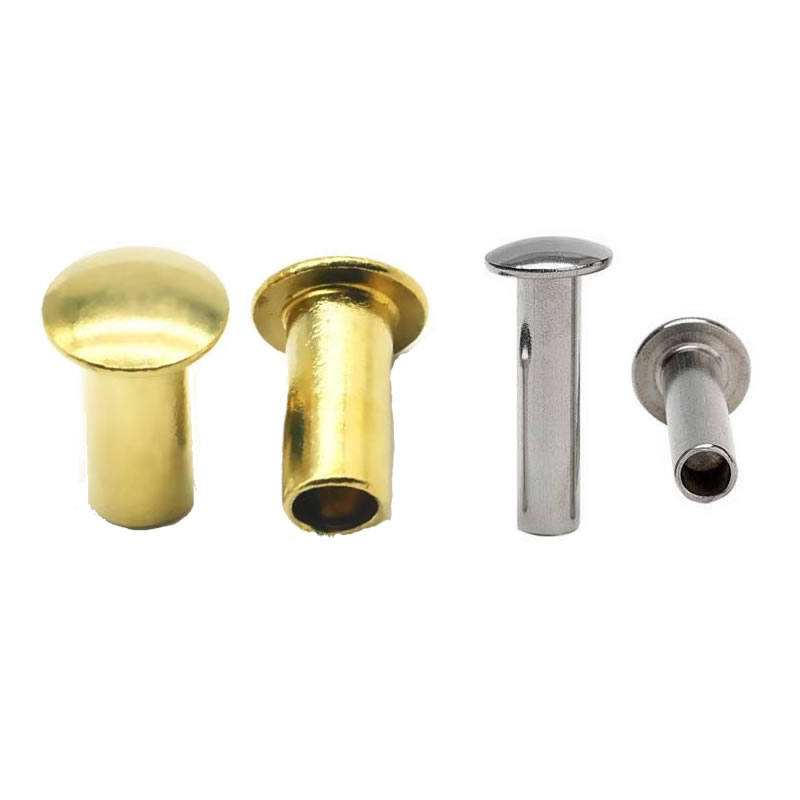

A kerek fej magas kupolája és a lapos fej alacsony profilja között fekszik a serpenyőfej. Széles, enyhén domború teteje van, rövid függőleges oldalával – mint egy fejjel lefelé fordított serpenyő. Azoknak az összeszerelőknek, akiknek nagyobb csapágyfelületre van szükségük, mint egy kerek fejnek, de nagyobb fejmagasságra van szükségük, mint egy lapos fejnek, az edényfejű félüreges szegecsek praktikus kompromisszumot kínálnak.

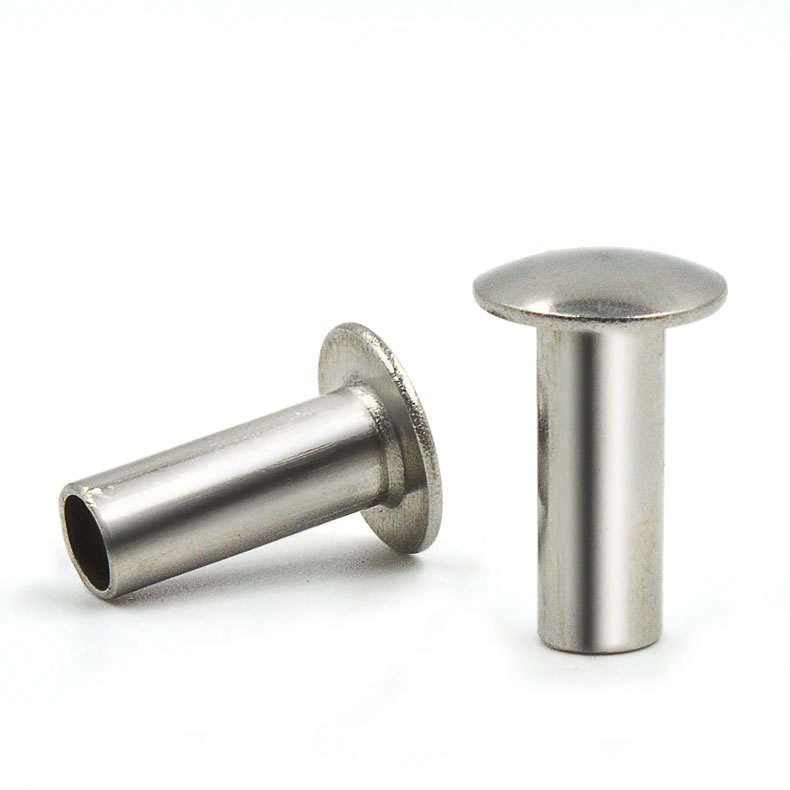

Nuote Metals hidegfejű, félüreges szegecsek alacsony szén-dioxid-kibocsátású acélból, rozsdamentes acélból (304/316) és sárgarézből. A félig üreges üreg körülbelül 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest. Ez az oldal először a műszaki részleteket tartalmazza, majd bemutatja, hogyan használta egy állványgyártó a szegecseinket a súlycsökkentési kihívás megoldására.

Műszaki adatok – amit kap

Fejgeometria – Pan vs. Others

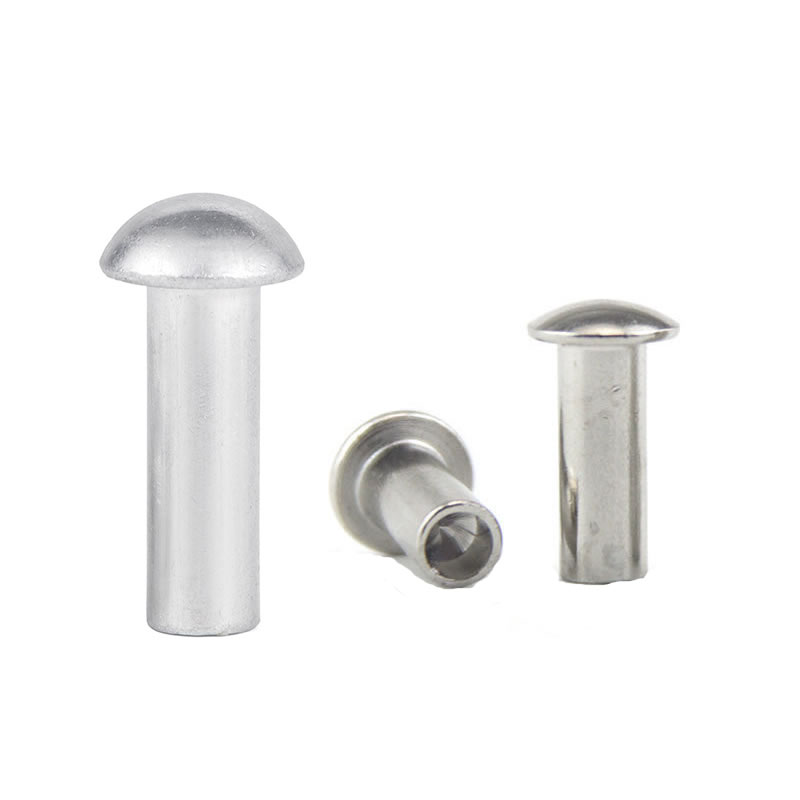

A serpenyőfejet gyakran összetévesztik egy kerek fejjel, de az egyenes oldalfal nagyobb, laposabb felfekvési felületet ad neki – ideális vékony lemezekhez vagy műanyagokhoz, anélkül, hogy iparinak tűnik.

Anyaglehetőségek

Szabványos méretek (acél, serpenyőfej)

Tűrések: Szár ±0,05mm, fej átmérője ±0,15mm, hossz ±0,15mm. Egyedi hosszúságok rendelhetők.

Mechanikai adatok (5 mm-es acél, 2 mm-es alumíniumba beállítva)

Nézze meg az alábbi videót, hogy megtudja, hogyan készítünk szegecseket

Egy alkalmazás – Kameraállvány lábpántok

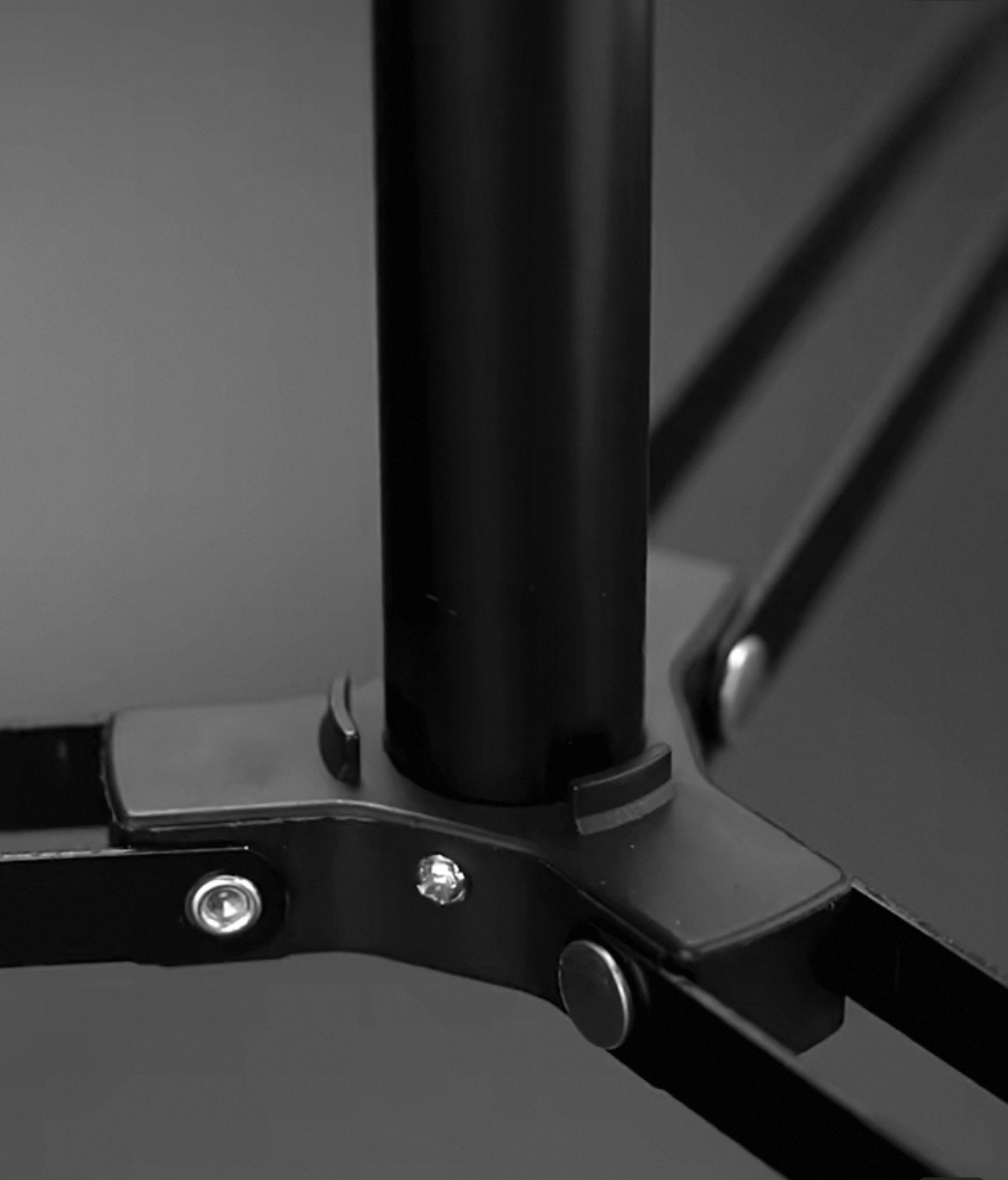

Egy állványgyártó az erő feláldozása nélkül akart súlyt csökkenteni. A láb zsanérja tömör acél szegecseket használt, amelyek szükségtelen tömeget adtak hozzá, és erős rögzítő erőket igényeltek, amelyek néha megrepedték a magnéziumötvözet csuklópántokat.

A Nuote Metals 304-es rozsdamentes tányérfejű félüreges szegecseket javasolt – 4 mm-es szár, 8 mm-es tányérfej, 8 mm-es hordóhossz. Az edényfej nagyobb csapágyfelületet biztosított, mint egy kerek fej, csökkentve a magnéziumra nehezedő terhelést. A félig üreges üreg 4 tonnáról 1,4 tonnára csökkentette a beállítási erőt – nincs több repedés. A 304-es rozsdamentes illeszkedett a lábcsövek kiviteléhez.

Az állványgyártó cég 500 szegecset tesztelt 100 egységben. 10 000 nyitási-zárási ciklus után nincs meglazulás vagy korrózió. 12%-kal csökkentették a csuklópánt teljes tömegét, és 20%-kal csökkentették az összeszerelési időt. Mostantól a mi serpenyőfejű, félig üreges szegecseinket használják a teljes professzionális állványsorukon.

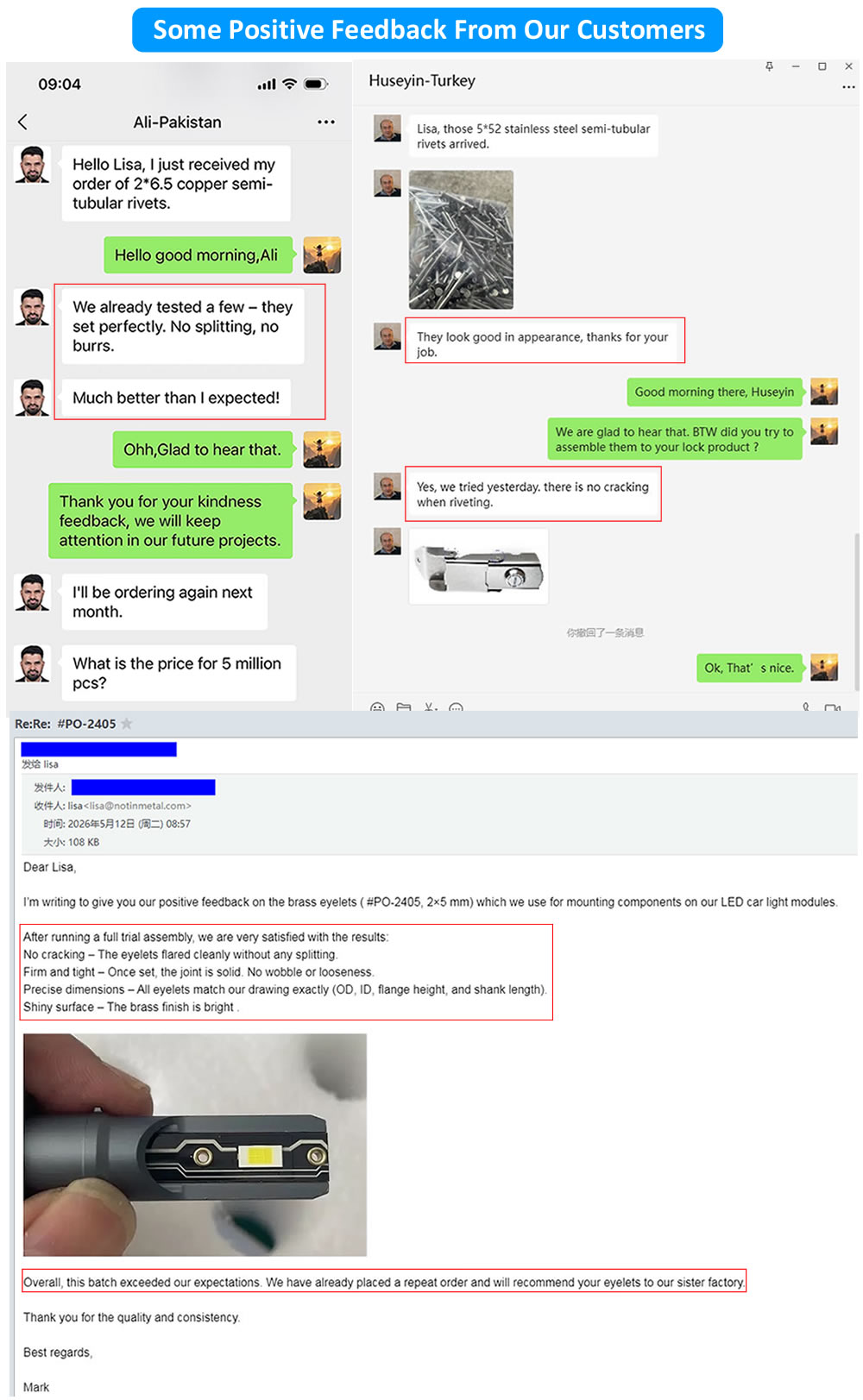

Valódi vásárlói visszajelzés

Hogyan ellenőrizzük a minőséget – egy szegecs, nyolc ellenőrzés

Nem bízunk a szerencsében. A serpenyőfejű félüreges szegecsek minden tétele nyolc különálló minőségi kapun halad át. Az elv egyszerű: mérj korán, mérj gyakran, és soha ne feltételezz.

• Nyersanyag átmérő ellenőrzése – A bejövő vezetéket lézermikrométerrel mérik. Átmérőtűrés: ±0,02 mm. Az ezen a tartományon kívül eső tekercseket a rendszer visszautasítja, mielőtt a fejlécünket érintené.
• Nyersanyag keménységének ellenőrzése – Minden tekercsből egy mintát egy Rockwell keménységmérőn tesztelnek. Alacsony széntartalmú acélokhoz HRB 70–85 szükséges. Túl puha, és a szegecs eldeformálódik a fejelés során. Túl kemény, és az üreg megrepedhet.
• Első cikk megjelenésének ellenőrzése – A szerszámbeállítás után az első 10 szegecset szemrevételezéssel nagyítással ellenőrizzük. Keresünk repedéseket, villogást, egyenetlen fejeket vagy felületi nyomokat. Bármilyen látható hiba leállítja a prést.
• Az első cikk méretellenőrzése – Ugyanazt a 10 szegecset mérik meg egy optikai komparátoron. A fej átmérője, a fej magassága, a szár átmérője, a teljes hossz és az üreg mélysége. A gyártás megkezdése előtt mindegyiknek a rajzi tűréshatáron belül kell lennie.
• Bedolgozás közbeni ellenőrzések – A tömeggyártás során a kezelő 500 darabonként 5 szegecset húz. A méreteket digitális féknyergekkel és az üregmélység mérésére szolgáló go/no-go mérővel ellenőrzik. Bármilyen elmozdulás kiváltja a szerszámbeállítást.
• Tesztbeállítás (próbaszegecselés) – 2000 darabonként 3 szegecset állítunk be egy reprezentatív anyagmintába (ugyanaz a vastagság és típus, mint az Ön szerelvénye). A rögzítőelem szimmetriáját és feszességét ellenőrzik. Laza vagy repedt szegecseket nem fogadunk el.
• Sópermet teszt (ha szükséges) – Kültéri vagy tengeri alkalmazásokhoz mintákat küldünk laborunkba az ASTM B117 sópermet-teszthez. 304 évfolyam: 200–500 óra. 316 évfolyam: 1000+ óra. A tételhez tanúsítványt adnak ki.
• Végső kimenő ellenőrzés – Csomagolás előtt minden szegecs átmegy egy optikai válogatógépen. A kamerák ellenőrzik a fej átmérőjét, a fej magasságát, a szár átmérőjét, a teljes hosszt és az üreg mélységét. Az elutasítottak automatikusan kidobásra kerülnek. Ezután egy véletlenszerű AQL-mintát (II. szint, 1.0) veszünk a kézi ellenőrzéshez.

Mind a nyolc lépést túlélő, tányérfejű, félig üreges szegecs készen áll a gyár elhagyására. Öt évig minden ellenőrzésről nyilvántartást vezetünk.

Amit minden megrendeléssel kapsz

• Malomvizsgálati tanúsítvány (kémia, szakító)
• Méretvizsgálati jegyzőkönyv (10 db)
• Tesztbeállítási jelentés (rögzítési fotók, húzóerő, ha mérik)
• Bevonatolási vagy passziválási tanúsítvány (ha van)
• Sópermet vizsgálati tanúsítvány (ha kérik)
• Megfelelőségi tanúsítvány

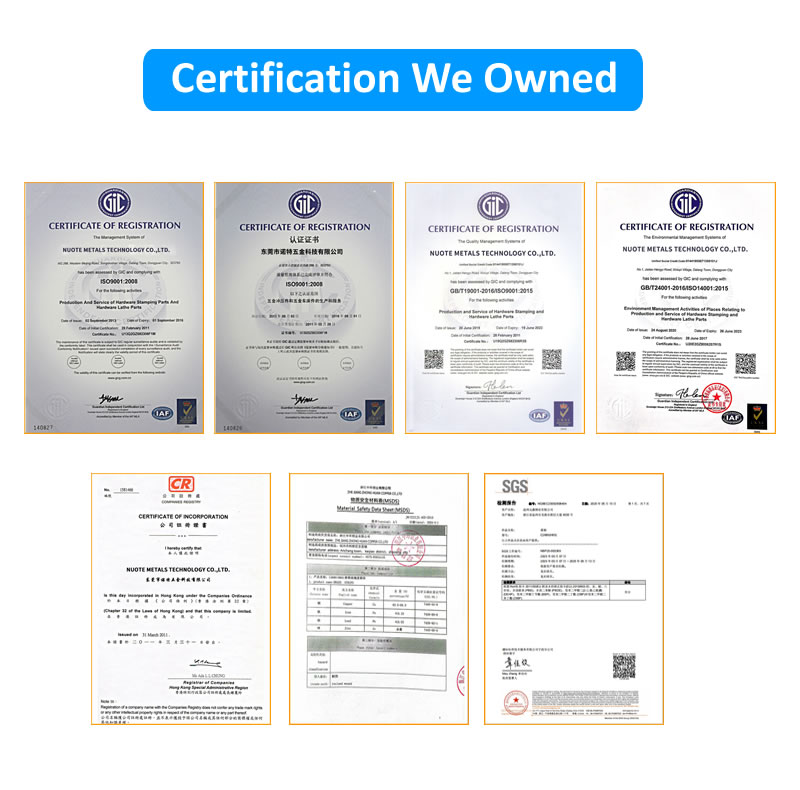

A Nuote Metals ISO 9001:2015 tanúsítvánnyal rendelkezik. RoHS és REACH nyilatkozatok rendelkezésre állnak.

Irányelvek

• Minták- 20-50 ingyenes darab normál raktári méretekhez (a szállítási költséget a vásárló fizeti)
• MOQ– 2000 darab (acél/sárgaréz), 3000 (rozsdamentes)
• Átfutási idő (készlet)– 5-7 munkanap
• Átfutási idő (egyedi hordó)- 12-15 nap
• Szerszámdíjak– Nincs szabványos serpenyőfejű szerszámokhoz (3–6 mm-es szár)

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mikor válasszak tányérfejű félüreges szegecset kerek vagy lapos fej helyett?

V: Válassza a tányérfejet, ha nagyobb felfekvési felületre van szüksége, mint a kerek fejnél (a puha anyagok áthúzásának megakadályozása érdekében), de akkor is, ha nagyobb fejmagasságra van szüksége, mint egy lapos fejre (esztétikai vagy hézagmentes okokból). A serpenyőfej egyenes oldalfala letisztult, kifinomult megjelenést kölcsönöz neki, amelyet előnyben részesítenek a fogyasztói termékeken, például állványokon, bútorokon és szerszámokon. A kerek fej egyszerűbb és olcsóbb. A lapos fej az öblítéshez használható. A serpenyőfej a „prémium látható” lehetőség.

2. kérdés: Használhatók a serpenyős fejű, félig üreges szegecsek szénszálas alkatrészekben, például állványlábban?

V: Igen, de vigyázni kell. A szénszál törékeny és összetörhet a szegecsfej alatt. A serpenyőfej nagyobb csapágyfelülete segít a terhelés elosztásában. Használjon olyan hordót, amely pontosan 1,0 mm-rel hosszabb, mint az anyagköteg. Állítsa be préssel (nem kalapáccsal) alacsony erővel. A fenti állványtok esetében az ügyfél alumínium tartót használt, nem szénszálat. Szénszálas drónkarokhoz szegecseket szállítunk speciális, lágyan beállított üreggel. Konkrét javaslatokért forduljon hozzánk.

Q3: Ingyenes mintákat kínál a raktáron lévő méretekhez. Melyek a raktáron lévő edényfejű félüreges szegecsek?

V: A következő méreteket tartjuk raktáron azonnali mintavételhez (20-50 db ingyenes, a szállítást a vásárló fizeti):

4 mm-es szár, 8 mm-es fej, hordóhosszak 6 mm, 8 mm, 10 mm (acél, horganyzott)

5 mm-es szár, 10 mm-es fej, hordóhosszak 8 mm, 10 mm, 12 mm (acél és 304 rozsdamentes)

6 mm-es szár, 12 mm-es fej, csőhosszak 10 mm, 12 mm, 15 mm (csak acél)

Más méretek vagy egyedi hosszúságok esetén az átfutási idő 12-15 nap. Egyedi méretek esetén nem számítunk fel külön díjat az első mintavételért – Ön csak a szállítási költséget fizeti.

Lásd a Pan Head különbséget

20-50 db serpenyős fejű félüreges szegecset postázunk az Ön által választott anyagban és méretben. Helyezze őket az állvány zsanérjába, tartójába vagy bármilyen szerelvénybe. Hasonlítsa össze a csapágyfelületet és a könnyű beállítást.

Lépjen kapcsolatba a Nuote Metals-szal a szár átmérőjével, hordóhosszával és anyagával kapcsolatban. Az ingyenes minták egy munkanapon belül kiszállításra kerülnek.
