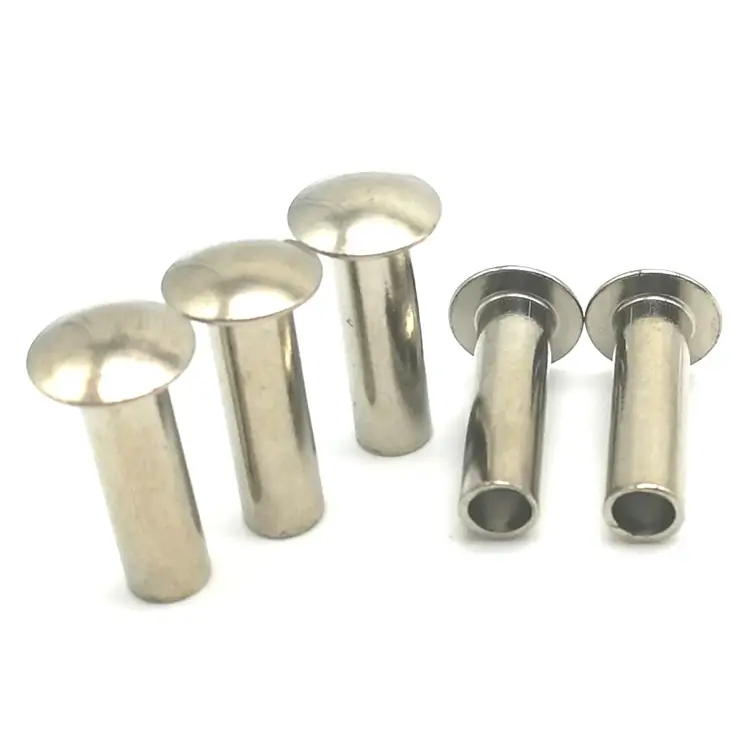

Panfejes félcsöves szegecsek

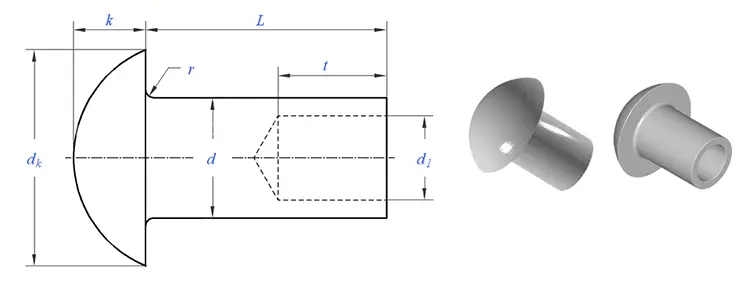

Amikor egy kerek fej túl terjedelmesnek, a lapos fej pedig túl minimálisnak tűnik, aserpenyős fejű félcső szegecsaz a válasz. Enyhén domború teteje rövid, egyenes oldalfallal rendelkezik – letisztult, kész megjelenést kölcsönöz a látható összeállításokon. A félig üreges üreg a tömör szegecsekhez képest 70%-kal csökkenti a beállítási erőt, így ideális nagy mennyiségű gyártáshoz.

Pan Head vs. Other Heads – ahol illik

A serpenyőfej egy kerek fej és egy lapos fej között helyezkedik el. Rövid, egyenes oldalfala olyan határozott vizuális vonalat kölcsönöz neki, amellyel más fejstílusok nem rendelkeznek.

Válassza ki a serpenyőfejet, amikor: A szegecs látható lesz, és a megjelenés számít. Nagyobb teherbírásra van szüksége, mint egy kerek fejnek, de nagyobb fejmagasságra van szüksége, mint egy lapos fejnek.

Félcsöves vs. szilárd – ahol az üreg nyer

A félcsöves kialakítás sekély üreggel rendelkezik a faroknál (a hordó hosszának 45–55%-a). A beszerelés során ennek az üreges résznek csak a vékony fala gördül kifelé, hogy kialakítsa a rögzítést – ehhez a tömör szegecs erejének mindössze 25-30%-ára van szükség.

Egy valódi alkalmazás – kereskedelmi kávéfőző ház

A kereskedelmi kávéfőzők gyártójának olyan látható szegecsekre volt szüksége a külső házon, amelyek prémiumnak tűntek – nem ipari. A kerek fejek túl terjedelmesek voltak, a lapos fejek pedig nem voltak láthatóak. A tervezőcsapat olyan szegecset akart, amely szándékosnak és késznek tűnik.

Rozsdamentes acél lapfejű félcső szegecseket szállítottunk – 4,0 mm-es szár, 8,0 mm-es fejátmérő, 8,0 mm-es hordóhossz, passzivált kivitel. Az egyenes oldalfal letisztult, kész megjelenést kölcsönzött a háznak. A félig üreges üreg alacsonyan tartotta a beállítási erőt, megakadályozva a vékony házpanelek deformálódását. Az ügyfél 500 szegecset tesztelt 100 gépen. Terepi tesztelés után nincs lazulás, nincs korrózió. Mostantól évente 100 000 darabos tételben rendelik félcső szegecseinket.

Anyagok és felületek – amit kínálunk

A Nuote Metals szegecsfejű félcső szegecseket gyárt több anyagcsaládban:

Szabványos felületek:Horganyzott, nikkelezett, passzivált, lakkozott, antikolt, sima.

A nyersanyagtól a kész szegecsig – hogyan készítjük őket

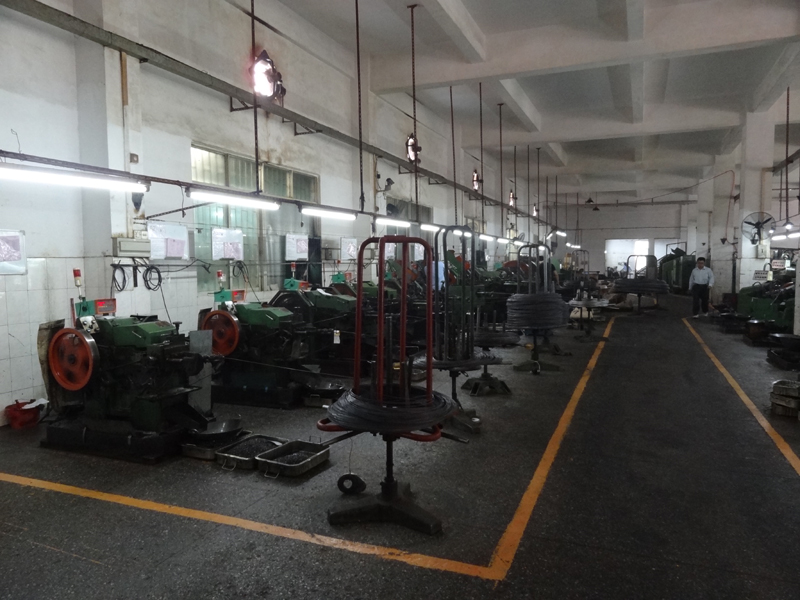

A serpenyős fejű félcső szegecsek gyártása hidegfejezéssel történik. A serpenyőfej egyenes oldalfala precíz szerszámkialakítást igényel a tiszta, kész megjelenés elérése érdekében.

1. Anyagbeszerzés – Minősített huzal jóváhagyott malomból. Minden tekercs malomvizsgálati tanúsítvánnyal és hőszámmal rendelkezik.

2. Bejövő anyag ellenőrzése – Átmérő (±0,02 mm), keménység és anyagösszetétel ellenőrizve. A spektrométer megerősíti a fokozatot. A nem megfelelő anyagot a rendszer elutasítja.

3. Szerszámbeállítás – A keményfém vágószerszámok ellenőrzése és beállítása a serpenyőfej profiljához és a félcső alakú üreghez. A szerszámgeometria biztosítja az egyenes oldalfalat és a sima korona sugarát.

4. Első cikkvizsgálat – 10 szegecs optikai komparátoron mérve. A fej átmérője, a fej magassága, a szár átmérője, a hordó hossza és az üreg mélysége ellenőrizve.

5. Tömeggyártás – gyártás közbeni ellenőrzések: 5 szegecs 500 darabonként. Bármilyen sodródás megállítja a prést.

6. Folyamat közbeni ellenőrzés – 2000 darabonként rögzítsen 3 szegecset a mintaanyagba. A rögzítés szimmetria és feszessége szempontjából megvizsgálva.

7. Bevonat vagy bevonat – Előírás szerint alkalmazva.

8. Végső kimenő ellenőrzés – 100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve. Kiállított méretjelentés, anyagtanúsítvány és megfelelőségi tanúsítvány.

Tanúsítványaink – a minőség igazolása

Minden tételre vonatkozóan teljes nyomon követhetőséget és minőségi dokumentációt vezetünk:

• ISO 9001:2015 – Tanúsított minőségirányítási rendszer
• RoHS-megfelelőség – SGS harmadik fél által végzett tesztelés igazolta
• REACH-megfelelés – Aktuális SVHC-nyilatkozat
• SGS vizsgálati jelentések – Kérésre elérhetők bizonyos tételekhez
• Anyagtanúsítványok – Az eredeti tekercsig visszavezethető malomvizsgálati tanúsítványok

Együttműködés az ügyfelekkel világszerte

Panorámafejű félcső szegecseket szállítunk Észak-Amerika, Európa és Ázsia gyártóinak. Ügyfeleink építenek:

• Kereskedelmi berendezések – Kávégépek, élelmiszeripari berendezések, automaták
• Bútorok – Irodabútorok, polcok, vitrinek
• Gépjárművek belső terei – Díszburkolatok, műszercsoportok, üléselemek
• Elektronikai házak – alváz, vezérlőpanelek, házak
• Orvosi berendezések – Készülékházak, műszeregységek

Három kérdés, amire gyakran válaszolunk

K: Kaphatok mintákat a gyártási mennyiség megrendelése előtt?

V: Igen – minden termékünkhöz mintát kínálunk. A szabványos meglévő specifikációkhoz a mintákat ingyenesen biztosítjuk – Ön csak a szállítási költséget fizeti. Egyedi méretek vagy egyedi szerszámok esetén a minták elérhetősége és az átfutási idő az egyedi követelményektől függ. Kérjük, forduljon értékesítési csapatunkhoz rajzával vagy specifikációjával, és tanácsot adnak a mintaköltségről és a szállítási határidőről.

K: "Miért válasszam a serpenyőt a kerek fej helyett a látható alkalmazásokhoz?"

V: A serpenyőfejnek rövid, egyenes oldalfala van, amely tisztább, kidolgozottabb megjelenést kölcsönöz a látható szerelvényeknek. A kerek fej folyamatos görbület a tetejétől a szárig – iparibbnak tűnik. A serpenyőfej egyenes fala a szándékos tervezést jelzi, nem csak a funkciót. Szélesebb felfekvési felületet is biztosít (1,8–2,2× szár vs 1,6–1,8×), ami puhább anyagoknál kisebb áthúzási kockázatot jelent.

K: "Mi a tipikus átfutási idő az egyedi lapfejű félcső szegecseknél?"

V: A szabványos specifikációk esetén a minta átfutási ideje 5–7 nap, a gyártás átfutási ideje 10–15 nap a minta jóváhagyását követően. Egyedi fejátmérők vagy nem szabványos szárméretek esetén, amelyek új szerszámokat igényelnek, a szerszámgyártás 15–20 napot vesz igénybe, majd a mintagyártás következik. Lépjen kapcsolatba értékesítési csapatunkkal a specifikációival a pontos idővonalért.
