Gombafejű félcső szegecsek

Puha vagy vékony anyagok összeillesztésekor, ahol a szokásos szegecsfej áthatol, a gombafejű félcső szegecsek jelentik az ideális megoldást. A széles, domború fej nagyobb területen osztja el a szorítóerőt, míg az üreges farok alacsony erővel történő beszerelést tesz lehetővé.

A Nuote Metals több mint húsz éve gyárt precíziós rögzítőelemeket. Gombafejű, félcső alakú szegecseink a bőráruktól és kárpitozástól az autókárpitig és a mezőgazdasági berendezésekig az iparágakat szolgálják – mindenhol széles, alacsony profilú fejre van szükség az anyag kiszakadásának megakadályozása érdekében.

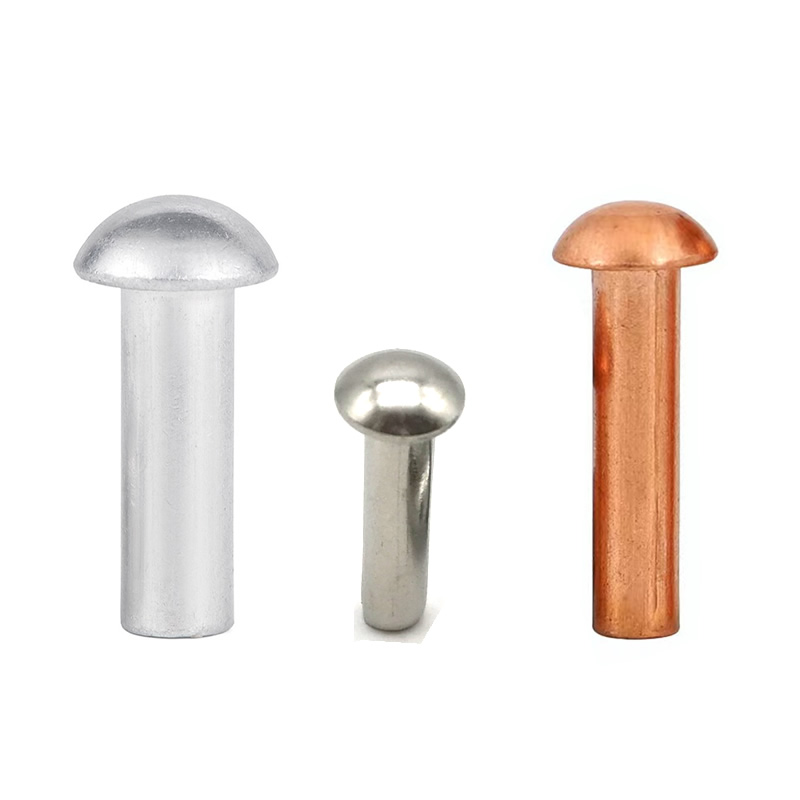

Mik azok a gombafejű félcső szegecsek?

A gombafejű félcsöves szegecsek széles, lekerekített fejjel rendelkeznek, amely a gomba sapkájára emlékeztet, és a farok végén sekély üreges szárral kombinálva (általában a szárhossz 40–60%-a).

A gombafejű félcső alakú szegecsek megkülönböztető jellemzői a következők:

Nagy fejátmérő – jellemzően a szár átmérőjének 2,0-2,5-szerese

Alacsony kupolaprofil – a fej mindössze 0,6–1,2 mm-rel emelkedik a felszín fölé

Sima, sugárzott él – nincsenek éles sarkok, amelyek károsítanák a szomszédos anyagokat

Félcső alakú farok – körülbelül 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest

Ez a geometria a gombafejű félcső szegecseket különösen alkalmassá teszi:

Puha anyagok, például bőr, gumi, műanyagok és kompozitok

Vékony fémlemez, amelyen egy kis fej áthúzódik

Textil szerelvények, beleértve a vászont, a ponyvát és a kárpitokat

Vibrációállóságot igénylő alkalmazások az aljzat károsodása nélkül

Miért válassza a gombafejű félcsöves szegecseket más fejtípusokkal szemben?

Mielőtt megvizsgálná a műszaki specifikációkat, fontolja meg, hogy a Nuote Metals hol ajánl gombafejű félcső szegecseket az alternatívák helyett.

Fejstílus-összehasonlítás

A gombafej kialakításának előnyei

Megakadályozza az áthúzást – a széles fej beépített alátétként működik

Csökkenti az anyagfeszültséget – a terhelés nagyobb területen oszlik el

Finom megjelenést biztosít – a sima kupola professzionális megjelenést biztosít

Minimálisra csökkenti a beakadást – a sugárzott él nem ragad bele a szövetbe vagy a kézbe

Kompatibilis a puha felületekkel – a műanyag és a gumi nem reped meg a fej alatt

Különféle szegecseket készítünk

Különböző típusú szegecseket gyártunk, például tömör szegecseket, félcső szegecseket és teljes csőszegecseket, valamint speciális egyedi szegecseket.

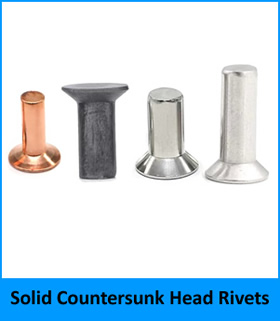

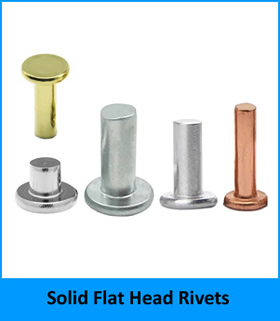

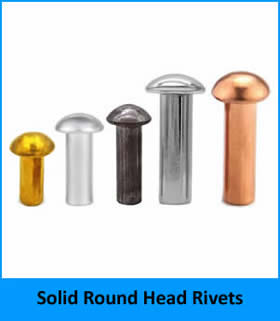

1. Tömör szegecsek, beleértve a tömör, kerek fejű szegecseket, a tömör laposfejű szegecseket és a tömör süllyesztett fejű szegecseket különböző anyagokból.

Ha többet szeretne megtudni tömör szegecseinkről, kattintson

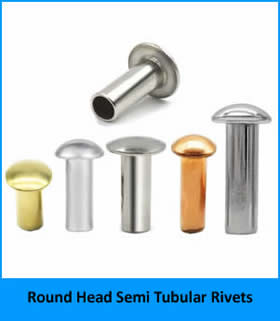

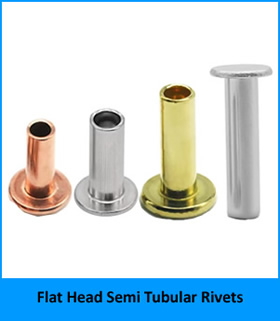

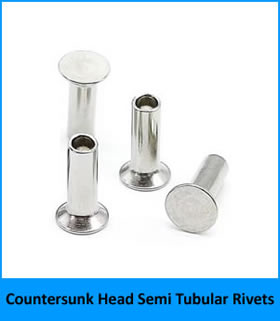

2. Félcső alakú szegecsek, beleértve a félcső alakú, kerek fejű szegecseket, a félcső alakú laposfejű szegecseket és a félcső alakú süllyesztett fejű szegecseket különböző anyagokból.

Kattintson  hogy többet megtudjon a félcső alakú szegecseinkről.

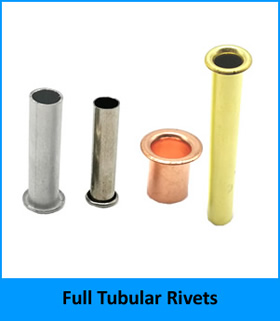

3. Teljes csőszegecsek sárgarézből, rézből, rozsdamentes acélból, alumíniumból és acélból.

Ha többet szeretne megtudni a csőszegecsekről, kattintson

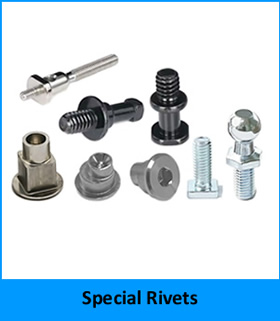

4. Különleges szegecsek

Cikk  hogy többet megtudjon különleges szegecseinkről.

A Nuote Metals gombafejű félcsőszegecsek részletes termékparaméterei

Minden gombafej félcső alakú szegecsbőlNuote Metalsalacsony szén-dioxid-kibocsátású acélból, sárgarézből vagy alumíniumból készülnek, az alkalmazási követelményektől függően. A gombafejet úgy tervezték, hogy maximális teherbírást biztosítson, miközben alacsony profilt tart fenn.

Anyagspecifikációk

Szabványos méretek – Acél gombafejű félcső szegecsek

Nuote Metalsgombafejű félcső szegecseket gyárt az alábbi szabványos mérettartományban. Egyedi méretek állnak rendelkezésre mennyiségi rendelésekhez.

Tűrések: A szár átmérője ±0,05 mm, a fej átmérője ±0,15 mm, a fej magassága ±0,10 mm, a teljes hossza ±0,15 mm. Az üreges mélység a standard félcső alakú szegecsek hordóhosszának körülbelül 50%-a.

Mechanikai teljesítményadatok (acél, 4 mm-es átmérő, 2 mm-es markolat)

Gombafejű félcső szegecsek alkalmazásai

Nuote Metals kellékekgombafej félcső alakú szegecsekkülönféle iparágakra. Az alábbiakban felsoroljuk a leggyakoribb használati eseteket:

Bőráruk és lábbelik

Övlyuk megerősítések

Kézitáska fogantyú rögzítések

Bőr pénztárca sarokrögzítés

Munkacipő fűző horgok rögzítése

Nyereg és lovas felszerelés összeszerelése

A széles gombafej megakadályozza a puha bőr áthúzását, miközben klasszikus, dekoratív megjelenést biztosít.

Kárpitok és Bútorok

Szövet rögzítés fa keretekhez

Heveder pánt rögzítés

Rugós klip rögzítése

Kültéri párna összeállítás

Tengeri kárpitozás (sárgaréz vagy rozsdamentes acél anyaggal)

Autóipari belső terek

Szőnyeg és padlószőnyeg tömítőgyűrű csere

Fejléc szövet rögzítés

Ajtókártya kárpit rögzítése (ahol a műanyag kapcsok meghibásodnak)

Kabrió felső szövet összeállítás

Az üléshuzat rögzítési pontjai

Mezőgazdasági és ipari textíliák

Ponyvaerősítés a rögzítési pontokon

Szállítószalag rögzítő rögzítés

Védőfüggöny tömítések

Mezőgazdasági árnyékoló kendő csatlakozás

Homokzsák és árvízzáró szerelvény

Puha műanyagok és kompozitok

Műanyag ház szerelvény (ahol a csavarok le vannak húzva)

Kompozit panelrögzítés

Gumi szőnyeg és tömítés rögzítés

Kajak és kenu tartozékok rögzítése

Játszótéri eszközök összeszerelése

Minőségbiztosítás – EEAT a gyakorlatban

A Nuote Metals tapasztalatát, szakértelmét, tekintélyét és bizalmát dokumentált gyártási folyamatok és átlátható minőségi adatok révén demonstrálja a gombafejű félcső szegecsekre vonatkozóan.

Hidegfejezésben és fejformálásban szerzett tapasztalat

Gyártóüzemünkben több mint 20 éve gyártanak gombafejű félcső szegecseket. Progresszív hidegfejű gépeket használunk egyedi szerszámokkal, amelyek egyetlen mozdulattal kialakítják a széles gombafejet és az üreges farkot. Ezután a fej formáját levágják, hogy sima, kör alakú élt kapjanak sorja nélkül.

Anyagkompatibilitási szakértelem

A különböző aljzatokhoz különböző szegecsanyagokra van szükség. A Nuote Metals alkalmazás-specifikus útmutatást nyújt:

Bőr és szövet – Sárgaréz vagy acél horganyozással (megakadályozza a tannin elszíneződését)

Tengeri és kültéri – sárgaréz vagy horganyzott acél (sósvízálló)

Élelmiszer-feldolgozó berendezések – Rozsdamentes acél vagy bevonat nélküli sárgaréz (higiénikus)

Elektromos szerelvények – Alumínium (nem mágneses, vezetőképes)

A mérvadóság szabványokon keresztül

Gombafejű félcső szegecseinket az alábbiak szerint gyártjuk:

ASME B18.1.2 (Kis tömör szegecsek – referencia fejméretek)

ISO 1051 (Általános célú szegecsek – méretszabványok)

ISO 9001:2015 minőségirányítási rendszerek

REACH és RoHS megfelelőség az európai piacokon

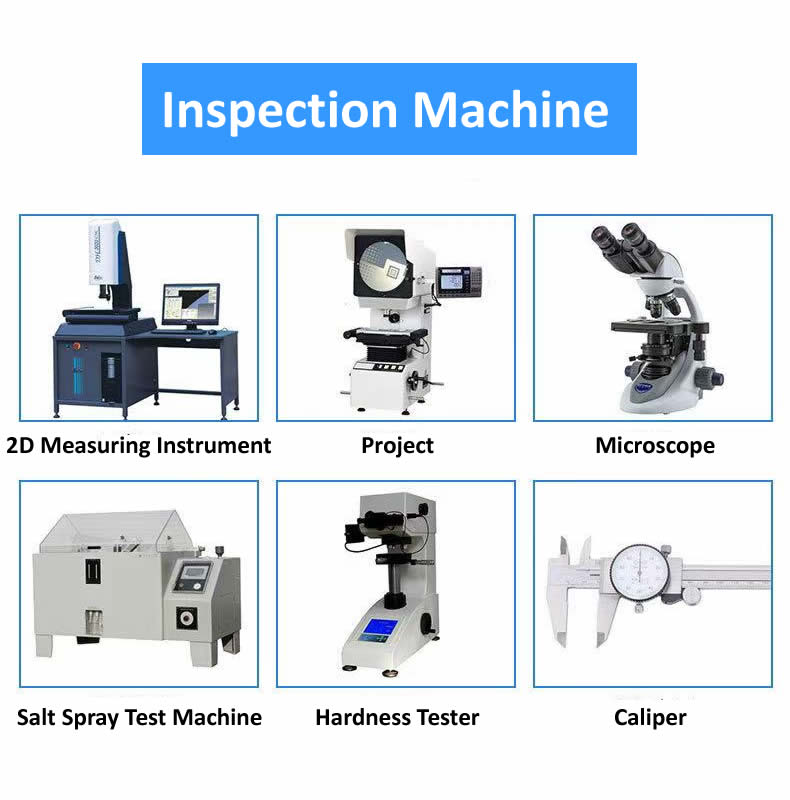

Bizalom a teszteléssel

A Nuote Metals gombafejű félcső szegecseinek minden tétele a következőkön megy keresztül:

Méretvizsgálat – fejátmérő, fejmagasság, szárátmérő, üreges mélység

Keménységvizsgálat – az anyagnak megfelelő Rockwell skála

Áthúzási teszt – reprezentatív alapfelületen (bőr, műanyag vagy szövet)

Sópermet vizsgálat – bevont termékeknél (horganyzott: minimum 72 óra)

Beépítési útmutató gombafejű félcső szegecsekhez

A gombafejű félcsöves szegecsek megfelelő felszereléséhez oda kell figyelni a furat méretére és a beállító szerszám kiválasztására. Kövesse az alábbi lépéseket a Nuote Metalstól:

Telepítés előtti előkészítés

Válassza ki a megfelelő furatátmérőt – 0,25–0,30 mm-rel nagyobb, mint a szár átmérője

Szúrjon vagy fúrjon tiszta lyukakat – kerülje el az aljzat anyagának elszakadását

Sorjázza mindkét oldalt – különösen fontos a műanyagok és a gumik esetében

Csak bőrhöz – enyhén nedvesítse meg a lyuk területét, hogy lehetővé tegye a természetes összehúzódást

Telepítési módszerek

1. módszer – Kézi szegecsbeállító kalapáccsal (alacsony hangerő)

Szúrja át a szegecset az előkészített lyukakon (gombafej a látható oldalon)

Helyezzen egy homorú szettert az üreges farokra (igazítsa a szetter átmérőjét a fej alakjához)

Üsd meg a szettert kalapáccsal, hogy a farok kifelé gördüljön

Álljon meg, amikor a farok lapos vagy enyhén lekerekített csapást alkot

2. módszer – Pneumatikus kinyomó (közepes térfogatú)

Használjon gomba alakú üllővel ellátott szegecsfacsarót a fej oldalán

Fokozatosan gyakoroljon nyomást, amíg a farok teljesen fel nem gördül

Ez a módszer egyenletes tapadást biztosít a puha aljzatok ütési sérülése nélkül

3. módszer – Hidraulikus vagy rúgónyomás (nagy hangerő)

Ideális 10 000 darabot meghaladó gyártási sorozatokhoz

A Nuote Metals a mi szegecsméreteinkre kalibrált beállító szerszámokat (lyukasztó és matrica) kínál.

Állítsa a nyomást 0,8-1,5 tonnára az átmérőtől függően

Beállítás utáni ellenőrzés

Fejvizsgálat – a gombafejnek rés nélkül kell feküdnie az aljzathoz

Összeszorított farok – teljesen felgöngyölítettnek kell lennie, repedések vagy aszimmetrikus kitágulás nélkül

Aljzatvizsgálat – nincs repedés a lyuk körül (különösen műanyag vagy bőr esetében)

Húzási teszt – a mintaszegecseknek ki kell bírniuk a várható munkaterhelést

Gyakran ismételt kérdések a gombafejű félcső szegecsekkel kapcsolatban

Az alábbiakban felsoroljuk a Nuote Metals-hoz a gombafejű félcső szegecsekkel kapcsolatos leggyakoribb műszaki megkereséseket.

1. kérdés: Mi a különbség a gombafejű, félcső alakú szegecsek és a szokásos kerek fejű szegecsek között? Mikor használjam mindegyiket?

V: Az elsődleges különbség a fej geometriája és funkcionális célja. A gombafejű félcsöves szegecsek feje szélesebb (2,0-2,5-szeres szárátmérő), alacsonyabb, sugárzottabb profillal, mint a hagyományos kerek fejű szegecsek (tipikusan 1,5-1,7-szeres szárátmérő magasabb kupolával). A gombafej félcső alakú szegecseinek szélesebb feje nagyobb felfekvési felületet biztosít, így ideális olyan puha anyagokhoz, mint a bőr, gumi, műanyag és szövet, ahol egy kisebb fej is áthatol. A szabványos kerek fejű szegecsek jobban megfelelnek a fém-fém kötésekhez, ahol az aljzat szilárdsága nagy, és az áthúzás nem jelent gondot. Például használjon gombafejű félcső alakú szegecseket, amikor szövetszíjat rögzít egy műanyag alkatrészhez; használjon szabványos kerek fejű szegecseket két acélkonzol összekapcsolásakor. A Nuote Metals mintacsomagokat kínál, így mindkét fejstílust tesztelheti az adott anyagon.

2. kérdés: Használhatók-e a gombafejű félcső szegecsek nagy vibrációjú alkalmazásokban, például mezőgazdasági berendezésekben vagy autók belső tereiben?

V: Igen, a gombafejű, félcső alakú szegecsek nagyon jól teljesítenek erős vibrációjú környezetben, feltéve, hogy a hordozóanyag megfelelő. A félcső alakú farok kitágul és kitölti a lyukat, szoros interferenciát hozva létre, amely ellenáll a vibráció hatására történő kilazulásnak. Fém-fém alkalmazásokhoz acél gombafejű félcső szegecseket ajánlunk cink- vagy foszfátbevonattal. Az autók belső tereiben, ahol gyakoriak a műanyagok vagy a kompozitok, a széles gombafej valójában javítja a rezgésállóságot azáltal, hogy nagyobb területen osztja el a ciklikus terhelést, csökkentve a feszültségkoncentrációt. Azonban extrém vibrációs alkalmazások (például motoralkatrészek) esetén a Nuote Metals azt javasolja, hogy a szegecset párosítsa egy menetrögzítő keverékkel, vagy válasszon más rögzítőelemet, például egy zárócsavart. A legtöbb mezőgazdasági berendezéshez (védőburkolatok, kárpitok, jelzések) és autóbelső alkalmazásokhoz a gombafejű félcső szegecsek bevált, megbízható választás.

3. kérdés: Hogyan akadályozhatom meg a repedést vagy felhasadást, amikor a gombafejű félcső szegecseket törékeny műanyagba vagy vékony akrilba szerelik?

V: Ez egy gyakori kihívás. A gombafejű félcső szegecsek törékeny műanyagba történő beszerelésekor a repedés elkerülése érdekében a Nuote Metals a következő lépéseket javasolja. Először kissé növelje meg a furat átmérőjét – törékeny műanyagok esetén használjon olyan furatot, amely 0,05–0,10 mm-rel nagyobb, mint a standard ajánlásunk (pl. +0,25 mm helyett szár + 0,35 mm). Másodszor, 45°-os süllyesztővel letörjük a furat be- és kijáratát, hogy eltávolítsuk a repedést okozó éles széleket. Harmadszor, használjon szabályozott nyomásbeállítási módszert – a kézi vagy pneumatikus kinyomó fokozatos erőt fejt ki, míg egy kalapácsütés rázkódást okozhat a műanyagon. Negyedszer, fontolja meg egy alátét használatát az összeszorított farok alatt a tágulási erő elosztására. A rendkívül törékeny anyagokhoz (akril, polikarbonát) a Nuote Metals a gombafejű félcső szegecsek lágy kötésű változatát kínálja, az üreges résznél valamivel vékonyabb falú, amely kisebb radiális erővel tágul. Egyedi ajánlásért forduljon műszaki csapatunkhoz az Ön konkrét műanyag típusával és vastagságával.

4. kérdés: Mekkora a gombafejű félcső szegecsek maximális fogási tartománya? Lehet hosszabb hordóhosszt készíteni vastag anyaghalmokhoz?

V: A Nuote Metals gombafejű félcső szegecseinek standard markolattartománya általában 1,0 mm és 15,0 mm között van, a szár átmérőjétől függően. Vastagabb anyaghalmazokhoz egyedi hordóhosszakat kínálunk 50 mm-ig, 8 mm-es és nagyobb átmérőkhöz. A hordóhossz megválasztásának szabálya: a hordó hosszának 1,0-1,5 mm-rel meg kell haladnia a teljes anyagvastagságot a megfelelő rögzítés érdekében. Például, ha az anyaghalmaz 8,0 mm vastag, válasszon egy 9,0–9,5 mm hordóhosszú szegecset. A Nuote Metals a legtöbb átmérőnél 0,5 mm-es lépésekben karbantartja a hordóhosszúságú szerszámokat 3 mm-től 25 mm-ig. A 25 mm-nél nagyobb hosszúságokhoz egyedi szerszámokra van szükség, 50 000 darab minimális rendelési mennyiséggel. Vegye fel velünk a kapcsolatot a pontos anyaghalmaz vastagságával, és mi kiszámítjuk az optimális hordóhosszt és árajánlatot adunk.

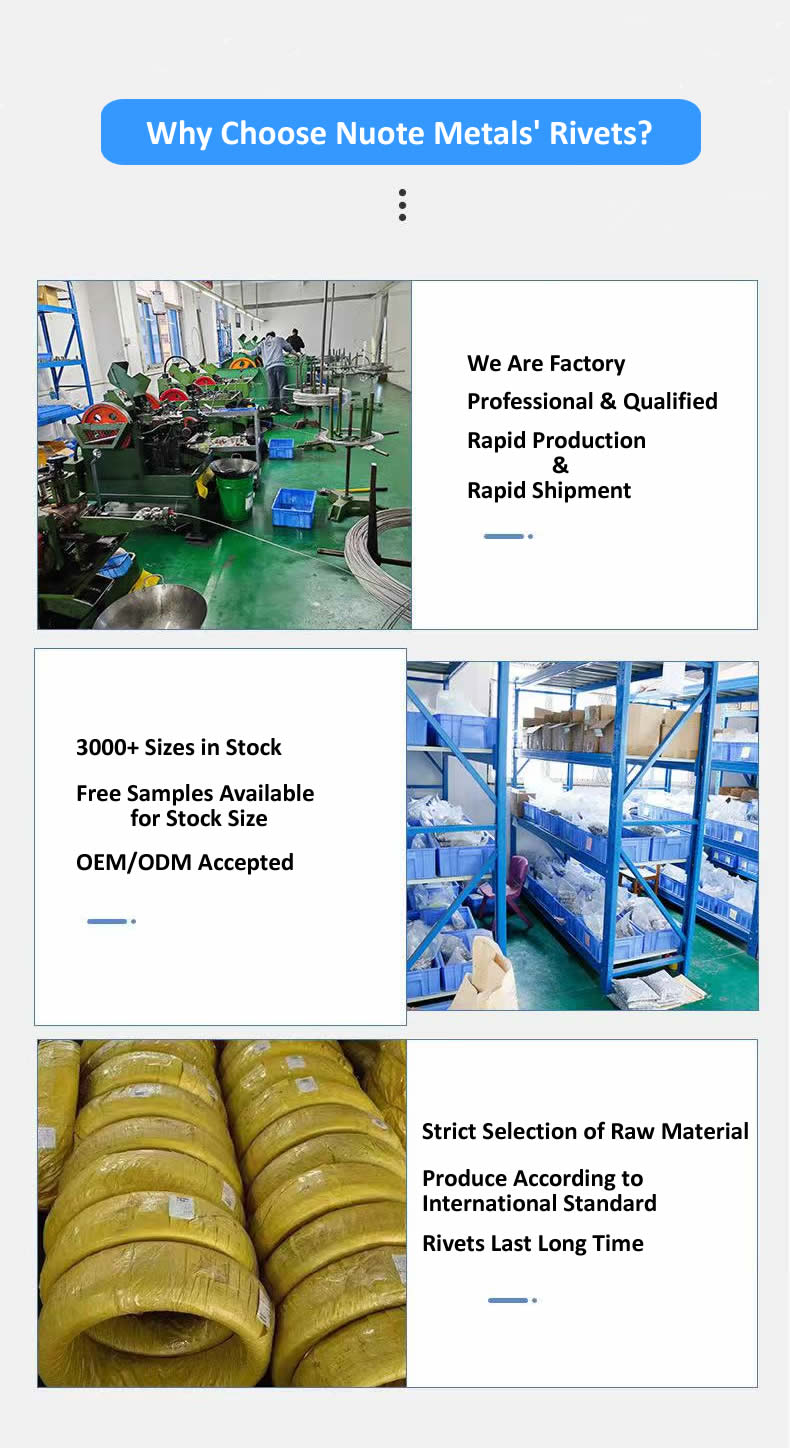

Miért partner a Nuote Metals-szal a gombafejű félcső szegecsekhez?

A megfelelő beszállító kiválasztása egyenletes fejgeometriát, megbízható rögzítést és szakértő műszaki támogatást biztosít. A Nuote Metals ajánlata:

Raktárkészlet – 3000+ általános méret acélból és sárgarézből, 3-5 napon belül kiszállításra kész

Egyedi gyártás – szerszámok nem szabványos fejátmérőhöz, hordóhosszhoz vagy üreges mélységhez (egyedi méretekhez minimum 25 000 darab)

Anyagválaszték – acél (cink/fekete-oxid/foszfát), sárgaréz (természetes/antik/nikkel), alumínium (tisztán eloxált)

Ingyenes minták – minden raktáron lévő mérethez elérhető (a szállítást az ügyfél fizeti)

Műszaki dokumentáció – méretrajzok, szerelési útmutatók, anyagtanúsítványok minden megrendeléshez mellékelve

Globális szállítás – logisztikai támogatás Észak-Amerikába, Európába, Ázsia-Csendes-óceáni térségbe, Közel-Keletre és Dél-Amerikába

100%-os minőségellenőrzés – minden tételt a szállítás előtt ellenőriznek, a nyomon követhetőség érdekében megtartott mintákkal

ÉrintkezésNuote Metalsmég ma kérjen mintakészletet, műszaki adatlapot vagy árajánlatot gombafej félcső szegecs alkalmazásához.
