Lapos fejű félüreges szegecsek

A puha anyagba mélyedő vagy egy túlméretezett lyukban ide-oda ringató szegecsfej egy tervezési hiba, amely megtörténni vár. A lapos fejű, félig üreges szegecs széles, lapos tetőt biztosít, amely egyenletesen osztja el a szorítóerőt – süllyesztés nélkül.

Mi az a lapos fej? Lapos, korong alakú teteje egyenes vagy enyhén elkeskenyedő oldalakkal rendelkezik. A beállítás után a fej büszkén ül az anyag felületére, jellemzően 0,5–1,0 mm-rel magasabban. Ez különbözik a süllyesztett (kúpos) fejtől, amely kúpos lyukat igényel, és egy síkban helyezkedik el. A lapos fej nagy csapágyfelületet és tiszta, ipari megjelenést biztosít extra megmunkálás nélkül.

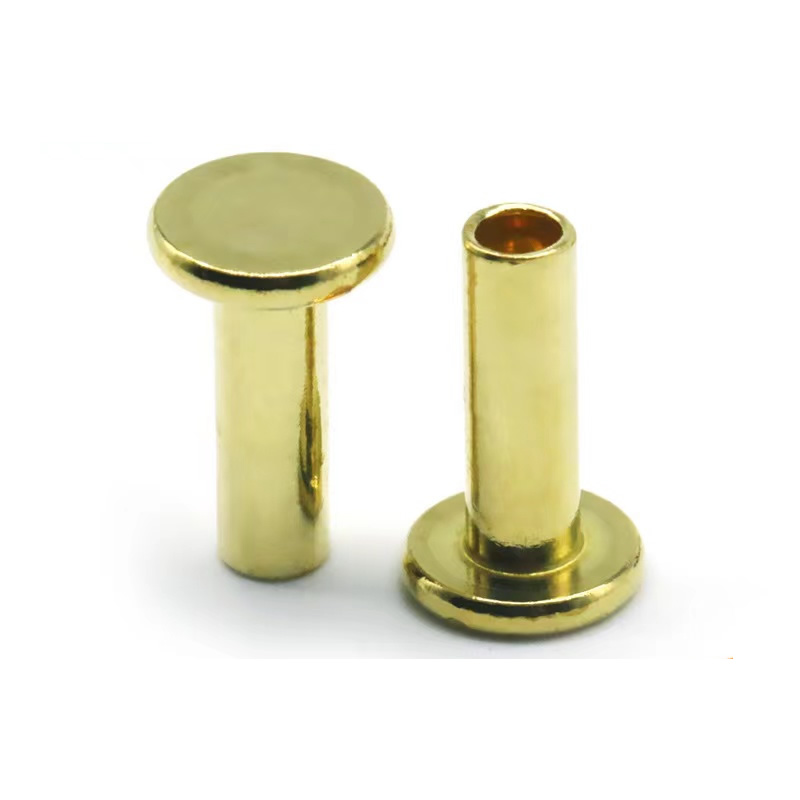

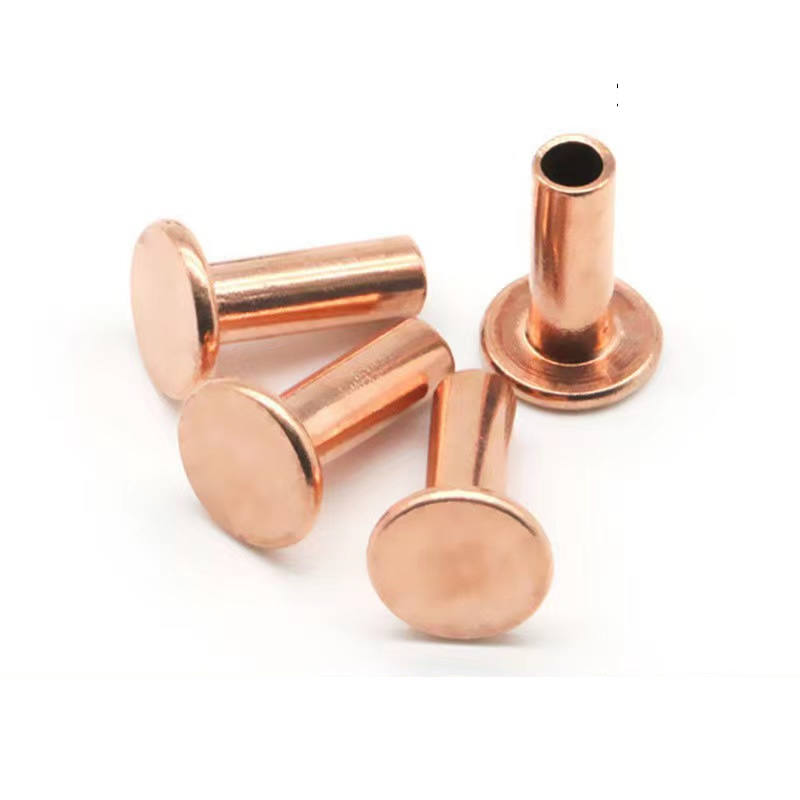

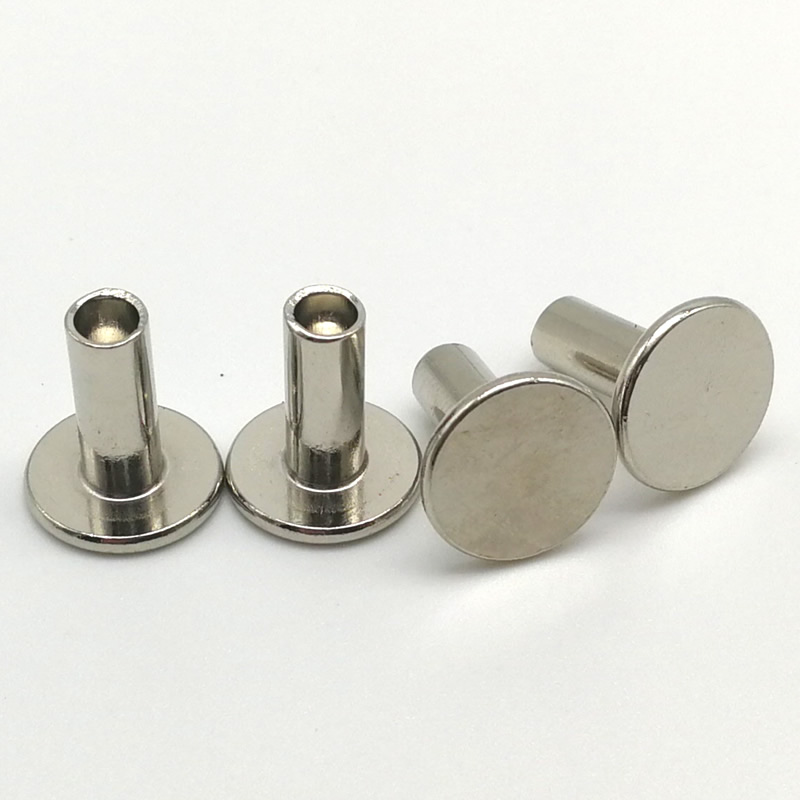

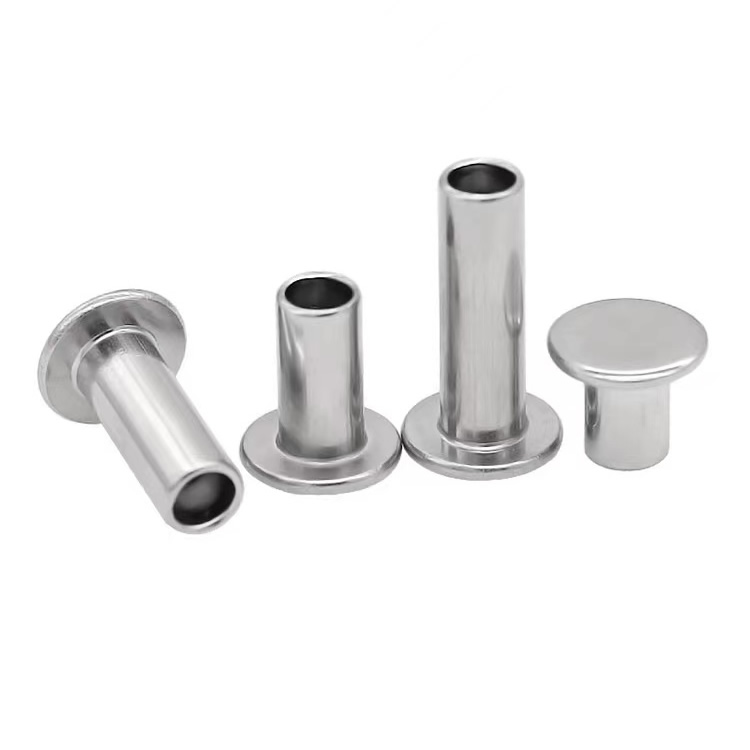

A Nuote Metals lapos fejű félüreges szegecseket gyárt alacsony szén-dioxid-kibocsátású acélból, rozsdamentes acélból (304/316), alumíniumból és sárgarézből. Ez az oldal két valós alkalmazást mutat be, a pontos méreteket, és azt, hogy hogyan készítünk tökéletesen lapos fejet repedés nélkül.

H2: Két valódi alkalmazás – nincs szükség süllyesztésre

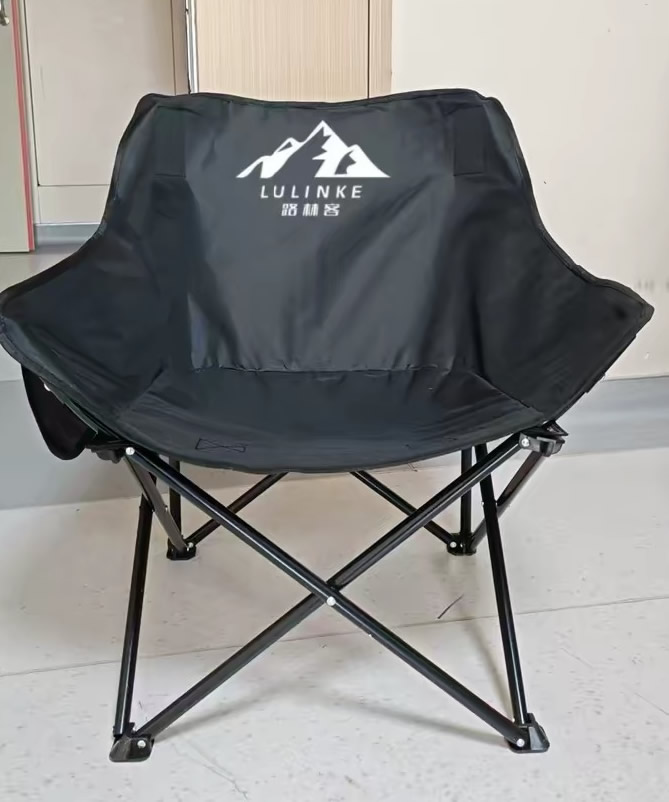

H3: Összecsukható szék csuklópánt (alumínium cső, acélszegecs)

Egy bérbútorgyártó összecsukható székeket gyártott rendezvénytermek számára. Az eredeti kerek fejű szegecs a zsanérnál 2,5 mm-re ragadt. A székek rosszul voltak egymásra rakva, és a kupolás fej megkarcolta a szomszédos kereteket szállítás közben. Az ügyfélnek olyan szegecsre volt szüksége, amely alacsonyabb volt, mint a kerek fej, de nem igényelt süllyesztést.

Acél laposfejű félüreges szegecseket szállítottunk (5 mm-es szár, 10 mm-es fejátmérő, horganyzott). A lapos fej 0,8 mm-rel a cső felülete felett ült – sokkal lejjebb, mint a kerek fej. A széles, 10 mm-es átmérő megakadályozta, hogy a szegecs megbillenjen az alumínium furatban. Süllyesztés nem került a szerelősorba. A székek tisztán voltak egymásra rakva, és a karcolásos panaszok 90%-kal csökkentek.

H3: Kültéri cédrus kerítéspanel (fa-fém konzol, rozsdamentes szegecs)

Egy kerítésépítő vállalkozó horganyzott acél konzolokat rögzített a cédrussínekre. A kupolafejű szegecsek felfogták a nedvességet a fára, felgyorsítva a rothadást. Természetes kerítésen is „iparinak” tűntek. A vállalkozó megpróbálkozott egy süllyesztett szegecssel, de nem akart több száz lyukat kézzel süllyeszteni.

304-es rozsdamentes lapos fejű félüreges szegecseket ajánlunk (4 mm-es szár, 8 mm-es fejátmérő, passzivált). A lapos fej 0,6 mm-rel volt a fa felülete felett. Széles, lapos teteje inkább ontja az esővizet, nem tartja vissza. A tiszta, korong alakú fej szándékosan nézett ki, nem úgy, mint egy kiálló kupola. 18 hónap után 200 kerítésszakaszon áthaladva, nincs rozsda, nincs meglazulás és a fa rothadása a szegecsek körül.

H2: Lapos fej vs. süllyesztett fej – Ismerd meg a különbséget

Jellemző, lapos fejű süllyesztett (kúpos)

Fejforma Lapos tárcsa, egyenes/kúpos oldalak Kúp 90°-os vagy 100°-os szöggel

Kötés után büszkén ül (felszín felett) Síkban vagy felszín alatt

Furat előkészítés Csak egyenes furat Egyenes furat + kúpos süllyesztés

Csapágyfelület Nagy, lapos Kis gyűrű a szélén

A legjobb puha anyagokhoz, vékony lemezekhez, gyorsan összeszerelhető repülőgépek, sík felületek, alacsony légellenállás

Mindkét stílust gyártjuk. A legtöbb bútor, kerítés és általános ipari felhasználás esetén a lapos fej gyorsabb és megbocsátóbb.

H2: Raktáron lévő szabványos méretek

Szár átmérő (mm) Fej átmérő (mm) Fejmagasság (mm) Hordó hossza (mm) Anyagok

3,0 5,5 – 6,0 0,7 – 0,8 4,5,6,8 Acél, 304, sárgaréz

4,0 7,0 – 7,5 0,9 – 1,0 5,6,8,10,12 Acél, 304, 316, sárgaréz

5,0 8,5 – 9,0 1,1 – 1,2 6,8,10,12,15 Acél, 304, 316

6,0 10,0 – 10,5 1,3 – 1,4 8,10,12,15,20 Acél, 304, 316

8,0 13,5 – 14,0 1,7 – 1,8 10,12,15,20,25 Csak acél

Egyedi fejátmérők és hordóhosszak állnak rendelkezésre. A szabványos méretekhez nincs szerszámköltség.

H2: Hogyan készítsünk igazán lapos fejet – ráncok nélkül

Lapos fej kialakítása nehezebb, mint kupola. A fém a szárról a fejre való éles átmenetnél meg akar hajtani vagy ráncosodni. Ezt a következőkkel akadályozzuk meg:

Precíziósan köszörült fejlécek – A szerszámüreg sarkánál szabályozott 0,2 mm-es sugarú, nem éles. Ez lehetővé teszi a fém zökkenőmentes áramlását.

Szabályozott extrudálási hossz – Lapos fejű kiviteleknél a hordó hosszát 4-szeres szárátmérőre korlátozzuk. A hosszabb hordók fejráncokat kockáztatnak.

Utófejezés – Egy második ütés tömöríti a fejet, tökéletes simaságot biztosítva 0,05 mm-en belül.

Optikai válogatógépeink a gyártás 100%-án ellenőrzik a fej átmérőjét, síkságát és koncentrikusságát. Elutasítunk minden olyan szegecset, amelynek feje billent vagy látható lépcsőfok van.

H2: Amit minden szállítmányhoz kap

Malomvizsgálati tanúsítvány (anyagkémia, szakító)

Méretellenőrzési jegyzőkönyv (10 darab tételenként)

A fej síkságának ellenőrzése (±0,05 mm)

Megfelelőségi tanúsítvány (aláírt, kötegelt nyomon követhető)

A Nuote Metals ISO 9001:2015 tanúsítvánnyal rendelkezik. Az RoHS és a REACH nyilatkozatokat tartalmazza.

H2: Irányelveink – Egyenes beszéd

Minták – 20 darab ingyenes (a szállítást az ügyfél fizeti)

MOQ – 2000 db (acél/sárgaréz), 3000 db (rozsdamentes)

Raktári átfutási idő – 5-7 munkanap

Egyedi átfutási idő – 12-15 nap

Szerszámozás – Nincs díj a szabványos laposfejű szerszámokért (3-8 mm-es méretek)

H2: Három kérdés, amire minden héten válaszolunk

1. kérdés: Be kell süllyesztenem a lyukat egy lapos fejű, félig üreges szegecshez?

V: Nem. A lapos fejű szegecseket egyenes furatokhoz tervezték. Fúrjon egy szabványos hézaglyukat (a szár átmérője + 0,15–0,20 mm), és helyezze be a szegecset. A lapos fej büszkén ül a felületre. Csak akkor használjon süllyesztést, ha valódi süllyesztett szegecsre (kúpos fej) vált át. Sok vásárló összekeveri a kettőt. Mintatáblákat tartunk a különbségről – kérjen tőlünk fotót.

2. kérdés: Használhatók-e a lapos fejű, félig üreges szegecsek puha műanyagban repedés nélkül?

V: Igen. A széles, lapos fej nagyobb területen osztja el a nyomást, mint egy kerek fej, így csökkenti a feszültségkoncentrációt. Puha műanyagokhoz (ABS, polikarbonát) az anyagkötegnél pontosan 1,0 mm-rel hosszabb hordóhosszt javasolunk. Ez gyengéd összecsapást hoz létre. Lassú löketű prést is használjon, ne kalapácsot. Összecsukható székházunkban az alumínium cső vékony volt, de nem műanyag. A műanyag alkatrészekhez ingyenes mintavizsgálatot kínálunk – küldjön nekünk egy darabot az anyagából.

3. kérdés: Lapos feje a felszín felett ül. Elakad az anyag, vagy összegyűjti a szennyeződéseket?

V: Lehet, magasságtól függően. Lapos fejünk magassága a szár méretétől függően csak 0,7-1,8 mm. Egy 5 mm-es szár esetében a fej magassága körülbelül 1,1 mm – alacsonyabb, mint a kerek fejé (ami ugyanennek a szárnak körülbelül 2,5 mm lenne). Azoknál az alkalmazásoknál, ahol még 1 mm is túl magas, javasoljuk, hogy váltson valódi süllyesztett szegecsre (megmunkálást igényel) vagy alacsony profilú rácsosfejre. Az összecsukható szék esetében a 0,8 mm-es fejmagasság elég alacsony volt ahhoz, hogy ne karcolódjon. A kerítéshez a 0,6 mm magasságú, hatékonyan engedi el a vizet. Ha nulla kiemelkedésre van szüksége, szóljon nekünk – mi ellensüllyesztjük.

H2: Nézze meg saját szemével – nincs kötelezettség

20 db lapos fejű félüreges szegecset postázunk az Ön által választott anyagban és méretben. Fúrjon egy egyenes lyukat, állítsa be a szegecset, és húzza végig az ujját a fejen. Szilárd, sima felületet fog érezni – éles szélek nélkül.

Lépjen kapcsolatba a Nuote Metals-szal a szár átmérőjével, hordóhosszával és anyagával kapcsolatban. Az ingyenes minták egy munkanapon belül kiszállításra kerülnek.
