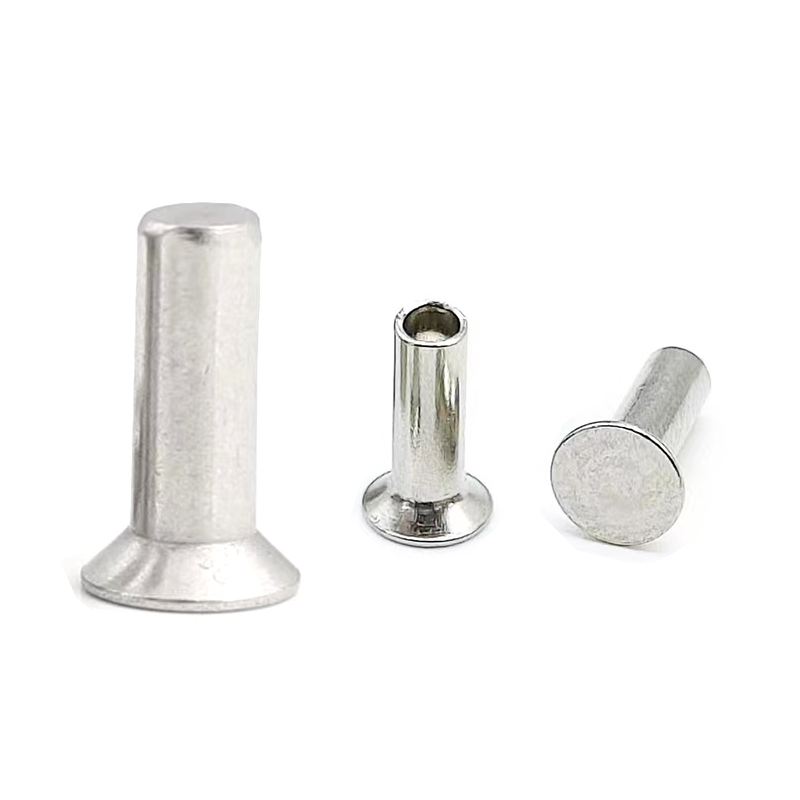

Alumínium süllyesztett fejű szegecsek – ahol az sima felület és a súlymegtakarítás

Az űrrepülőgép belső terei, az elektronikus burkolatok és a precíziós műszerfalak közös követelményt képviselnek: a felületnek tökéletesen síkban kell lennie. Nincsenek kiálló fejek. Nincsenek elakadási pontok. És sok ilyen összeállításban minden gramm számít.

A Nuote Metals alumínium süllyesztett fejű szegecsei mindkét követelményt egyszerre teljesítik. A süllyesztett fej teljesen egy előre megmunkált kúpos furatba illeszkedik, így monolitikus felület marad. Az alumínium test súlya 65%-kal kisebb, mint az acél, bevonat nélkül ellenáll a korróziónak, és nem mágneses marad – ez elengedhetetlen az érzékeny elektronikához. Az alumínium lágysága azonban olyan egyedi kockázatokat rejt magában, amelyekkel a szabványos acél süllyesztett szegecsek nem szembesülnek.

Az alumínium-specifikus kihívás – puhább anyag, nagyobb kockázat

Bármilyen anyagból készült süllyesztett szegecseknek van egy sebezhetősége: a fej vékony, a csapágyfelület kúpos. Az alumínium esetében három specifikus kockázat merül fel.

1. kockázat: A szögeltérés felerősíti a repedést.

Az alumínium lágyabb, mint az acél. Ha a süllyesztési szög nem egyezik pontosan a szegecsfejjel – akár 3-5 fokkal is –, az eltérés pontszerű terhelést hoz létre a fej egyik oldalán. Alumíniumban a vékony fejél kötés közben megrepedhet.

2. kockázat: A túlzott beállítás lelapítja a fejet.

Az alumínium az acélszegecsekhez használt rögzítőerő mindössze 40-60%-át igényli. Az acélhoz szokott kezelők gyakran túlfeszítik az alumínium süllyesztett fejeket, ami tönkreteszi a süllyesztett illeszkedést.

3. kockázat: Galvanikus korrózió a süllyesztő felületen.

A süllyesztett fej közvetlenül érintkezik a panel anyagával. Ha a panel acél, titán vagy szénszálas, és nedvesség jut be a kötésbe, akkor a galvanikus korrózió megtámadja az alumíniumot – az öblítőfej alatt, ahol a legnehezebb észlelni.

Műszaki adatok – Alumínium süllyesztett fejű szegecsek

DIN 302 és ISO 1051 méretek szerint gyártva. Egyedi szögek állnak rendelkezésre.

Ötvözetek süllyesztett alkalmazásokhoz:

2117:Repülési minőségű. Kiváló fáradtságállóság. A legjobb a repülőgépek belsejébe.

6061-T6:Legnagyobb szilárdság (310 MPa). A legjobb szerkezeti konzolokhoz.

5052:A legjobb korrózióállóság. Ideális tengeri és kültéri öblítőszerelvényekhez.

Süllyesztett vs. serpenyőfej – süllyesztett alumínium szerelvényekhez

Válassza a Süllyesztést, ha:A felületnek teljesen síkban kell lennie, az alumíniumnak elég vastagnak (≥ 2 mm) kell lennie ahhoz, hogy tiszta süllyesztést tartson, és pontosan meg tudja dolgozni a szöget.

Válassza a Pan Head lehetőséget, ha:Elfogadható az alacsony profil, az alumínium vékony (<2 mm), vagy el szeretné kerülni az extra süllyesztési lépést. A serpenyőfej egyszerűbb, erősebb, és kevésbé hajlamos a telepítési hibákra.

A döntő tényező:Ha az öblítés kötelező, és az anyag elég vastag, válasszon süllyesztéket. Ha az öblítést részesíti előnyben, de nem kötelező, a serpenyőfej a biztonságosabb választás.

Tömör vagy félcsöves – melyik kezeli jobban az alumíniumot?

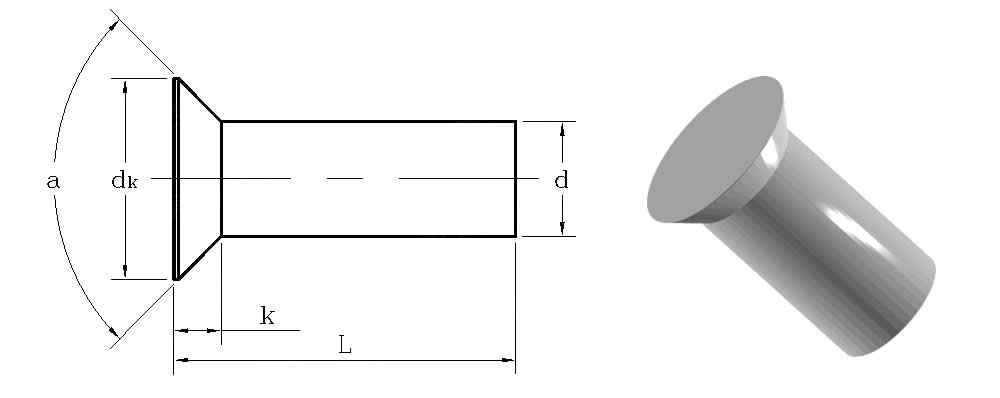

Masszív süllyesztett alumínium szegecsekmaximális nyírószilárdságot kínálnak (190 MPa-ig a 6061-T6 esetében), de nagyobb beállítási erőt igényelnek – és alumíniumban a túlzott erő a fej repedésének elsődleges oka.

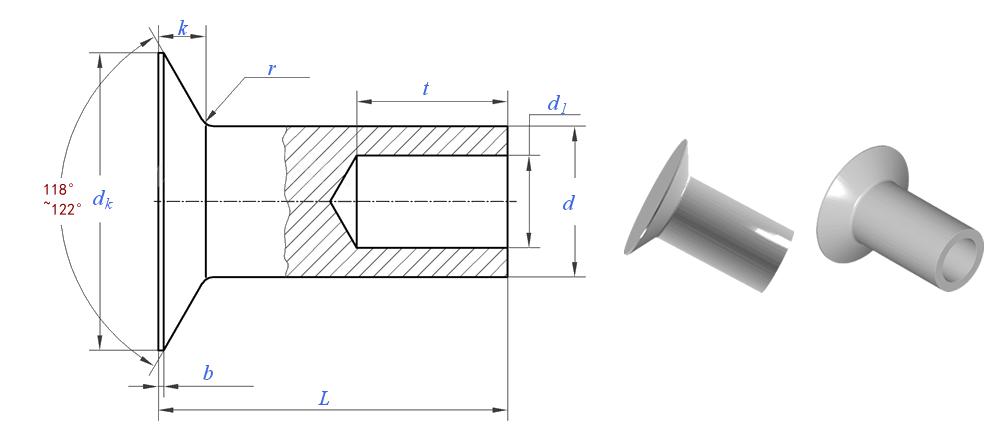

Félcsöves süllyesztett alumínium szegecsekcsökkenti a beállítási erőt 50-60%-kal, ezáltal jelentősen megbocsátóbbak. Az üreges hegy fokozatosan deformálódik, lehetővé téve a vékony fej repedés nélküli lefekvését.

Javaslatunk: 3 mm alatti alumíniumhoz válasszon félcsöveset. Vastagabb alumíniumhoz vagy maximális nyírószilárdsághoz válasszon szilárd anyagot, de használjon kalibrált prést, és először ellenőrizze a süllyesztési szöget.

Hogyan akadályozza meg a Nuote Metals a süllyesztett alumínium meghibásodását?

Szögtűrés ±1°-ig tartva:

A 3°-os eltérés megreped az alumíniumfejeken. Süllyesztett fejeink ±1°-os megmunkálásúak és 10-szeres nagyítású optikai méréssel ellenőrzöttek. A megfelelő süllyesztett vágó specifikációkat is szállítjuk.

A filé sugara legalább 0,5×d:

A vékony fej és a szár közötti csomópont a legnagyobb igénybevételnek kitett terület. Terhelés alatt éles sugár megreped. A minimális sugarat 0,5 × d-ben tartjuk, és a matricáinkat polírozzuk a mikrokarcok eltávolítására.

Gyártás előtti mintavétel az anyagon:

Küldje el nekünk alumínium vastagságát, ötvözetét és süllyesztési módszerét. Egy kis tételt gyártunk és tesztelünk a tényleges panelanyagon. Kap egy beállítási jelentést az ajánlott erővel, az üllő típusával és a telepített fejről készült fényképekkel.

Útmutató a galvanikus leválasztáshoz:

Ha a szegecsek acélhoz, titánhoz vagy szénszálhoz érnek, írásos szigetelési ajánlásokat adunk, hogy megakadályozzuk a rejtett korróziót az öblítőfej alatt.

Ez az alkalmazásszintű tervezés az oka annak, hogy a repüléstechnikai, elektronikai és műszeripari vásárlók a Nuote Metalst választják.

Gyakran ismételt kérdések az alumínium süllyesztett fejű szegecsekkel kapcsolatban

1. kérdés: Használhatók-e az alumínium süllyesztett fejű szegecsek vibrációs szerkezetekben?

V: Nem ajánljuk őket erős vibrációjú alkalmazásokhoz. A süllyesztett fejnek kisebb anyagtömege van a szár felett, mint a kerek vagy tányérfejeknél, így csökken a kihúzási ellenállás és a rezgéstűrés. Rezgő szerelvényekhez – motorokhoz, generátorokhoz, hordozható berendezésekhez – válasszon kerek fejű alumínium szegecseket. Ha azonban az sima felület kötelező, és a vibráció enyhe (pl. hűtőventilátoros elektronikus házak), a süllyesztett szegecsek működhetnek, ha a félcsöves helyett tömöret választ. A Nuote Metals az Ön rezgésprofilja alapján tud tanácsot adni.

2. kérdés: Milyen süllyesztési szöget használjak alumíniumhoz – 90° vagy 120°?

V: A legtöbb alumíniumalkalmazásnál a 90° a szabvány, és megfelel a DIN 302 szabványnak. Lágyabb ötvözetek vagy vékonyabb lemezek esetén a 120° néha előnyös, mert a szélesebb szög csökkenti az élnyomást és csökkenti a repedés kockázatát. A kritikus szabály a konzisztencia: a süllyesztővágónak és a szegecsfejnek pontosan meg kell egyeznie. A Nuote Metalsnál 90°-os és 120°-os szegecseket is szállítunk, és ajánlani tudjuk a megfelelő szöget az Ön ötvözete, vastagsága és beállítási módja alapján.

3. kérdés: Hogyan akadályozhatom meg a galvanikus korróziót egy süllyesztett alumínium szegecs alatt?

V: A megelőzés a különböző fémektől függ: (1) Acél vagy titán esetén használjon kromát konverziós bevonatot (Alodine) – vezetőképes és csökkenti a galvanikus potenciált. (2) Szénszál esetében üvegszálas vagy nejlonréteggel szigetelje el a süllyesztőt. (3) Réz vagy sárgaréz esetében kerülje a közvetlen érintkezést nedves környezetben, kivéve, ha átmeneti alátétet használ. (4) Tömítse le a hézag szélét korróziógátló tömítőanyaggal. A Nuote Metals kromáttal bevont szegecseket tud szállítani, és írásos szigetelési útmutatást nyújt az Ön anyagkombinációjához.
