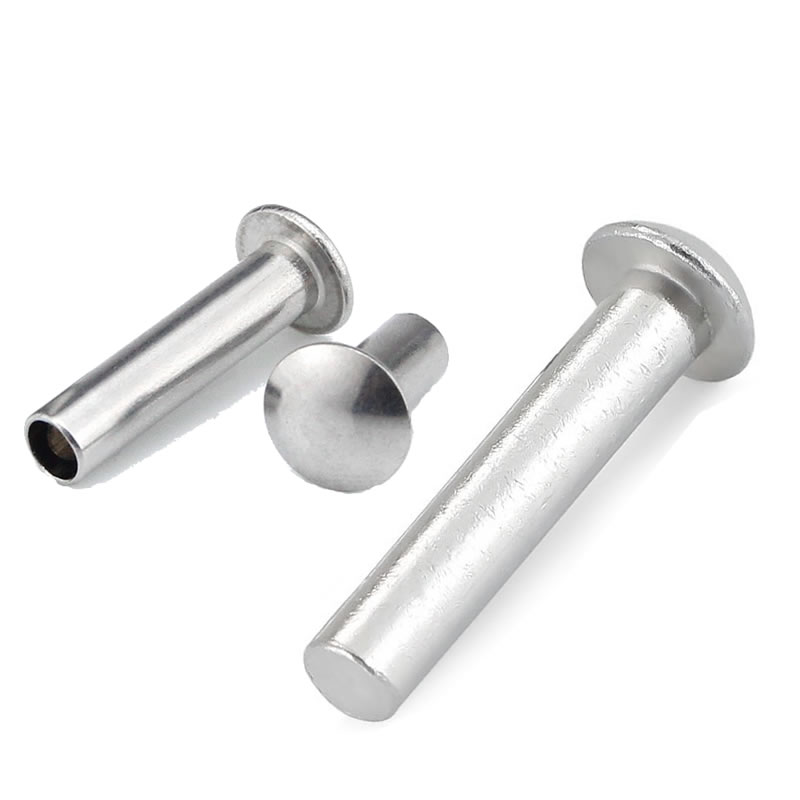

Alumínium serpenyőfejes szegecsek – széles érintkezési felület súly nélkül

Vékony alumínium panelek mindenhol megtalálhatók – HVAC csatornák, elektronikus burkolatok, autók belső burkolatai, jelzések. Azért választották őket, mert könnyűek, korrózióállóak és könnyen alakíthatók. De rögzítési kihívást is jelentenek: az anyag puha, a keskeny szegecsfej terhelés hatására bemélyed, vagy áthúzódik.

A Nuote Metals alumínium serpenyőfejes szegecsei ezt egy széles, alacsony profilú fejjel oldják meg, amely a szorítóerőt nagyobb alumíniumfelületre osztja el. Az eredmény egy olyan kötés, amely a panel deformálódása nélkül szorosan marad – és mivel a szegecs alumínium, elkerülhető a felesleges súly növelése vagy a galvanikus eltérés.

Ez nem egy általános célú szegecs. Könnyű, vékony alumínium szerelvényekhez kialakított rögzítőelem.

Az alumínium-specifikus probléma – vékony lapok, puha anyag

Az alumínium alacsony folyáshatára miatt hajlamos a deformációra koncentrált terhelés hatására. A szabványos kerek fej az erőt közvetlenül a kupola alá fókuszálja. A lapos fejnek kisebb a csapágyfelülete, így ugyanaz az erő nagyobb nyomást hoz létre a furat szélén. Mindkettő 1 mm-es alumínium panelt tud bemélyíteni.

A serpenyőfej megváltoztatja az elosztást. Az 1 mm-es alumíniumlemezből készült 4 mm-es szegecseknél a tányérfej nagyjából 60%-kal nagyobb felülettel érintkezik, mint egy azonos szárátmérőjű lapos fej. Ez az extra érintkezési felület szétosztja a szorítóerőt egy szélesebb alumíniumgyűrűn, csökkentve a feszültséget a furat szélén. Sok esetben szükségtelenné teszi a külön mosógépet.

Műszaki adatok – Alumínium tányérfejű szegecsek

DIN 603 és ISO 1051 méretek szerint gyártva. Vékony átmérőjű alkalmazásokhoz egyedi fejátmérők állnak rendelkezésre.

Ötvözetek vékony alumínium szerelvényekhez:

5052:A legjobb korrózióállóság és alakíthatóság. Ideális kültéri és tengeri használatra.

6061-T6:Legnagyobb szilárdság (310 MPa). A legjobb szerkezeti konzolokhoz és autókhoz.

1100:A leginkább képlékeny. A legjobb az elektronikához és a hűtőbordákhoz.

Amikor a serpenyőfej az egyetlen megfelelő választás alumíniumhoz

Ez nem egy általános fej-összehasonlítás. Kifejezetten az alumínium lágyságára és könnyűségére jellemző.

Válassza a Pan Head lehetőséget, ha:

• Az alumíniumlemez vastagsága 2 mm alatti– a széles fej megakadályozza a bemélyedést külön alátét nélkül.

• A kötés alacsony profilt igényel– a serpenyőfej alacsonyabban helyezkedik el, mint a kerek fej, elkerülve a zsugorodást a sűrű összeállításokban.

• A szerelvény súlyérzékeny– Az alumínium tányérfejű szegecsek tömege 65%-kal kisebb, mint az acél megfelelői.

• Az ízület mérsékelt rezgést tapasztal– A serpenyős fej jobb ellenállást biztosít, mint a lapos fej, bár a kerek fej kiválóan alkalmas az extrém vibrációra.

Válassza a Lapos fejet, ha:A felületnek majdnem egy síkban kell lennie, és az alumíniumnak elég vastagnak (≥2 mm) kell lennie ahhoz, hogy széles csapágygyűrű nélkül ellenálljon a deformációnak.

Válassza a Kerek fejet, ha:A kötés állandó rezgésnek vagy ütközésnek néz ki, és a magasabb kupola elfogadható.

Tömör vs. félcsöves – Vékony alumínium panelekhez

Vékony alumínium esetében a beállítási erő ugyanolyan fontos, mint a fej alakja. A félcső alakú szegecsek 50-60%-kal kisebb erőt igényelnek, mint a tömör szegecsek, ami közvetlenül csökkenti a lemez deformációjának kockázatát a szerelés során.

Félcsövesa jobb választás 1,5 mm-nél kisebb alumíniumlemezekhez, kényes elektronikus burkolatokhoz és nagy volumenű automatizált sorokhoz. A hengerelt hegy finoman megtapad anélkül, hogy összenyomná az alumíniumot.

Szilárdvastagabb alumíniumlemezekhez (≥2mm), teherhordó kötésekhez, vagy ahol maximális nyírószilárdság szükséges.

A Nuote Metals mindkét konfigurációt ugyanazzal az edényfej geometriával szállítja. A legtöbb vékonyalumínium alkalmazáshoz a félcsöves kivitelt ajánljuk.

Hogyan támogatja a Nuote Metals a vékonyalumínium összeszerelést

A szegecsfejű alumíniumszegecsek két okból hibásodnak meg: repedés a fejformálás során, vagy bemélyedés a beszerelés során. Mindkettővel foglalkozunk a rendelés kiszállítása előtt.

Alumínium áramláshoz tervezett szerszámok:

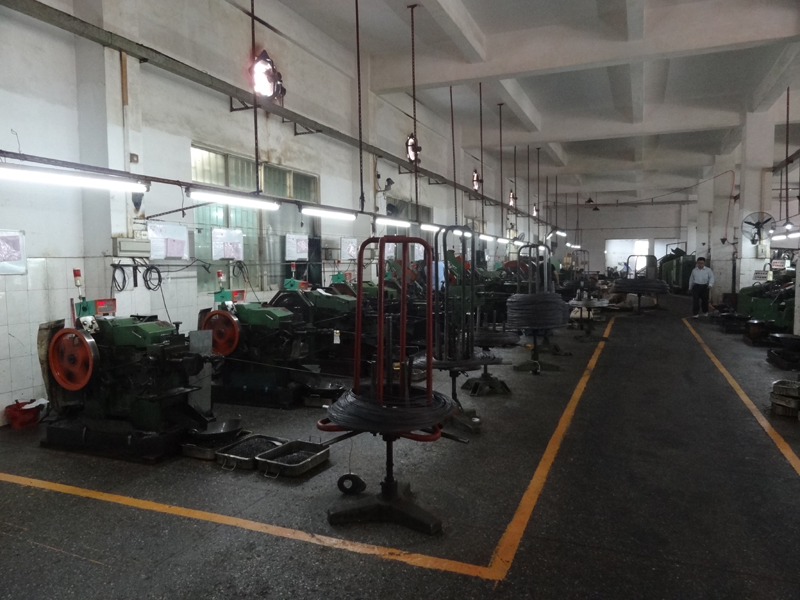

A serpenyőfejek széles, sekély kupolával rendelkeznek. Alumínium esetében ez a forma hajlamos megrepedni a fej és a szár találkozásánál, ha a filézési sugár túl éles. Formáink minimális sugara 0,5×d, és polírozottak a mikrokarcok eltávolítására. Többlépcsős alakítást is futtatunk – három-négy ütemet –, hogy az alumínium fokozatosan folyjon, ahelyett, hogy egy ütésben erőltenénk.

Gyártás előtti mintavétel vékony lapokhoz:

Küldje el nekünk alumínium vastagságát és várható beállítási módját. Egy kis tételt gyártunk és tesztelünk a tényleges lapanyagon – nem egy szabványos kuponon. Kap egy beállítási jelentést az ajánlott erővel, az üllő típusával és a telepített fejről készült fényképekkel. Ez kiküszöböli a próba és hiba lehetőségét a vonalon.

Optikai ellenőrzés 10x-nél:

Minden tételnél ellenőrizzük a fej átmérőjét, magasságát és koncentrikusságát. A fejmagasság 0,05 mm-es eltérése látható egy polírozott alumínium felületen – ezt elutasítjuk, mielőtt elérné Önt.

Nyomon követhetőség:

ASTM B316 anyagtanúsítványok minden szállítmányt kísérnek. Nyíltan megosztjuk a vizsgálati adatokat – mivel a serpenyőfej teljesítménye attól függ, hogy a geometria szabad szemmel nem látható.

Ez az alkalmazásszintű támogatás az oka annak, hogy a HVAC, az elektronika és az autóbelső ügyfelei a Nuote Metals-t választják alumínium szegecsfejekhez.

Gyakran ismételt kérdések az alumínium serpenyőfejes szegecsekkel kapcsolatban

1. kérdés: Használhatók-e az alumínium serpenyőfejű szegecsek szénszálas vagy kompozit panelekkel?

V: Igen – de fontos óvintézkedésekkel. A szénszál katódos az alumíniummal szemben, ami azt jelenti, hogy a galvanikus korrózió megtámadja az alumíniumot, ha nedvesség áthidalja a csatlakozást. Száraz beltéri alkalmazásoknál a közvetlen érintkezés általában elfogadható. Kültéri vagy párás környezetben el kell különítenie az alumínium szegecset a szénszáltól egy üvegszálas vagy nejlon szigetelőréteg segítségével, vagy válasszon kromát konverziós bevonatot (Alodine) a szegecsen. A széles serpenyőfej valójában segít itt – nagyobb területen osztja el a szorítóerőt, csökkentve a kompozit panel összetörésének vagy leválásának kockázatát. A Nuote Metals kromáttal bevont alumínium tányérfejes szegecseket tud szállítani, és tanácsot ad a kompozit szerelvények szigetelési módszereiről.

2. kérdés: Mi a különbség az alumíniumszegecsek eloxált és kromát konverziós felületei között?

V: Mindkettő korrózióálló bevonat, de különböző célokat szolgálnak. Az eloxálás vastag oxidréteget hoz létre (5-25 μm), amely kiválóan alkalmas kültéri időjárási hatásokra és dekoratív színezésre. Az eloxált alumínium azonban elektromosan szigetel – nem vezet. A kromát konverziós bevonat (Alodine) sokkal vékonyabb (0,5–3 μm), és elektromosan vezető marad, így ez a földelés és az elektromos csatlakozások előnyben részesített felülete. HVAC vagy építészeti alkalmazásokhoz, ahol a megjelenés és az időjárásállóság számít, válassza az eloxált. Elektronikai vagy elektromos földeléshez válasszon kromátot. A Nuote Metals mindkét felületet kínál, és az Ön alkalmazása alapján tanácsot ad.

3. kérdés: Hogyan akadályozhatom meg, hogy az alumínium edényfej szegecsek idővel meglazuljanak?

V: Az alumínium kötések lazulása két forrásból származik: vibrációból és hőciklusból. A kötés élettartamának maximalizálása érdekében: (1) A jobb rezgésállóság érdekében válasszon tömör szerkezetet a félcső helyett. (2) Tartsa be a megfelelő furatméretet – d + 0,05 mm és d + 0,1 mm között –, hogy az alumínium szár teljesen kitöltse a lyukat. (3) Használjon lapos üllőt, amely megegyezik a fej átmérőjével, vagy meghaladja a fej átmérőjét, hogy biztosítsa a fej megfelelő kialakítását. (4) Extrém vibráció esetén fontolja meg egy menetrögzítő ragasztó hozzáadását, vagy váltson kerek fejű alumínium szegecsekre, amelyek nagyobb kihúzási ellenállást biztosítanak. A Nuote Metals beállítási specifikációkat és üllő-ajánlásokat tud nyújtani az Ön konkrét alumíniumvastagságához és illesztési kialakításához.

Nuote Metals – Mérnöki rögzítőelemek, tartósan építettek.
