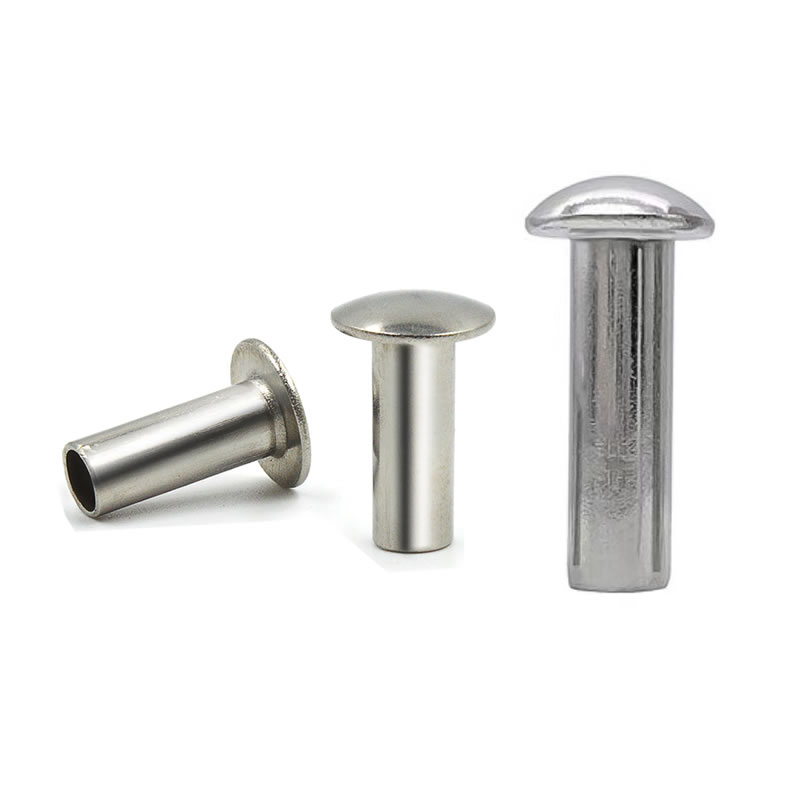

Kerek fejű, félig üreges szegecsek

Az összes szegecsfej-stílus közül a kerek fej továbbra is a leginkább felismerhető és mechanikailag robusztus. A kerek fejű félüreges szegecsek ötvözik a hagyományos kupolás profilt – amely évszázados mechanikai összeszerelés során bizonyított – az üreges végű kialakítás modern hatékonyságával. Ez a hibrid biztosítja a szilárd szegecs nyírószilárdságát, miközben lényegesen kisebb rögzítőerőt igényel.

Nuote Metals hidegfejűekkerek fejű félüreges szegecsekalacsony szén-dioxid-kibocsátású acélból, rozsdamentes acélból (304/316), sárgarézből és alumíniumból. A félig üreges üreg körülbelül 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest, így ideálisak automatizált összeszereléshez és olyan alkalmazásokhoz, ahol az aljzat károsodása aggodalomra ad okot. Alkatrészeink olyan iparágakat szolgálnak ki, ahol a látható, egységes kupola funkcionális és esztétikus is – beleértve a bútorokat, poggyászokat, autóbelsőket, nehéz felszereléseket és bőrárut.

Műszaki adatok – Mi határozza meg a kerek fejű szegecset

 Fejgeometria – Kerek vs. Egyéb stílusok

A kerek fej folyamatos kupolája maximális fejszilárdságot biztosít, és ellenáll az ütés hatására bekövetkező deformációnak. Önközpontosító formája segít a szegecs igazításában a behelyezés során, a látható kupola pedig klasszikus, kész megjelenést kölcsönöz.

Anyaglehetőségek

Szabványos méretek (acél, kerek fej)

Tűrések: Szár ±0,05mm, fej átmérője ±0,15mm, hossz ±0,15mm. Egyedi hordóhosszok rendelhetők.

Mechanikai adatok (5 mm-es acél kerek fej, 2 mm-es acéllemezbe helyezve)

A félcső alakú szegecsek jellemzően megtartják a tömör szegecs nyírószilárdságának 80-90%-át, miközben lényegesen kisebb szerelési erőt igényelnek. Az üreges farok segít a deformáció szabályozásában, ami stabil rögzítés kialakulásához vezet.

Egy igazi vásárlói példa – Konyhaszekrény csuklópánt

Ez az egyik a kerek fejű, félig üreges szegecsekhez való sok alkalmazás közül. Azért tesszük bele, hogy a valós termelési felhasználást mutassuk be, nem pedig azért, hogy korlátozást javasoljunk.

Egy konyhaszekrény hardvergyártó évente több százezer rejtett zsanért gyártott. A csuklócsukló tömör acélszegecset használt, de a nagy rögzítőerő feszültségtöréseket okozott a cink-öntvény zsanérházban. A selejtezési arány 3–4% között mozgott, és az ügyfélnek olyan megoldásra volt szüksége, amely a csuklópánt újratervezése nélkül kiküszöböli a repedéseket.

Nuote Metals szállítjukkerek fejű félüreges szegecsek– 4 mm-es szár, 7 mm-es kerek fej, 8 mm-es hordóhossz, horganyzott. A félig üreges üreg 3,5 tonnáról 1,2 tonnára csökkentette a beállítási erőt, teljesen kiküszöbölve a feszültségtöréseket. A kerek fej egységes kupolát biztosított, amely megfelelt a csuklópánt esztétikai követelményeinek. Az ügyfél 2000 szegecset tesztelt 1000 zsanéron. Nulla repedés. Nulla laza ízület.

A vásárló kezdetben próbaképpen 10 000 darabot rendelt. Sikeres érvényesítés után 300 000 darabra adtak le gyártási rendelést. Az éves rendelések most 300 000 és 500 000 darab között mozognak. A zsanérsor 1800 egység óránként működik, nulla szegecsel kapcsolatos leállás nélkül.

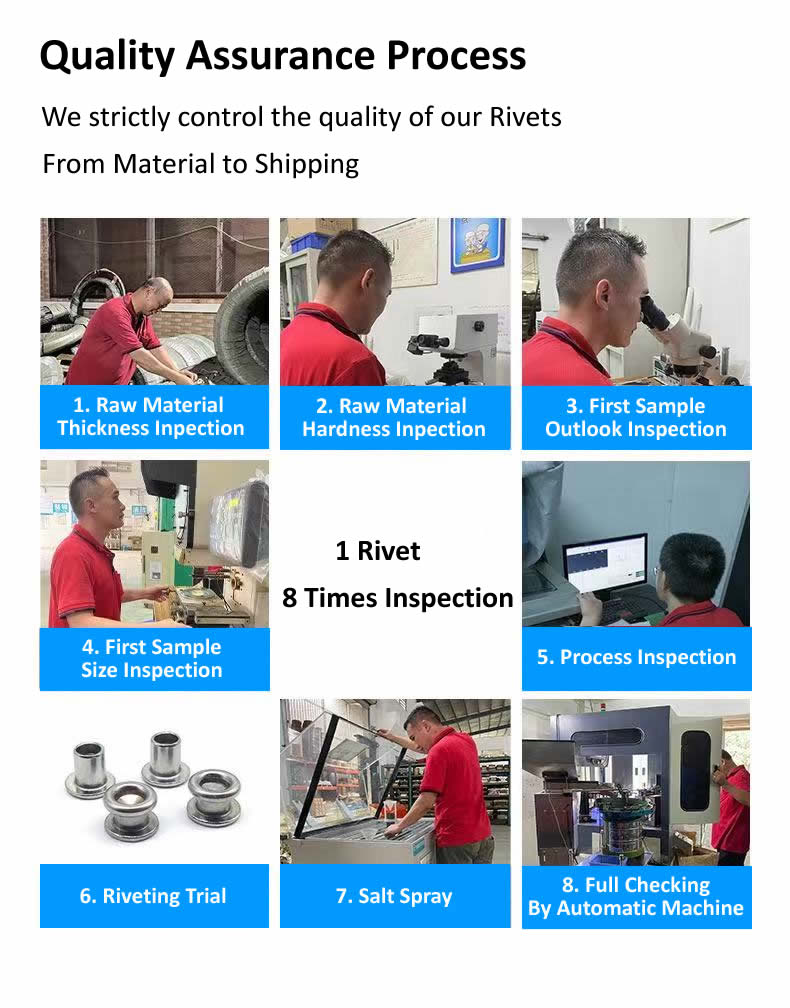

Minőségellenőrzési folyamatunk – a nyersanyagtól a gyártósorig

Nem hagyatkozunk pusztán a véletlenszerű mintavételre. Minden adagkerek fejű félüreges szegecsektöbbrétegű ellenőrzési rendszert követ, amely a problémákat még azelőtt észleli, hogy azok problémává válnának.

Beérkező anyagi szakasz

• Minden huzaltekercs átmérőjét (lézermikrométer, ±0,02 mm) és keménységét (Rockwell teszter) ellenőrizzük. Elutasítunk minden olyan tekercset, amely eltér az adott minőséghez megadott tartománytól.

Beállítás és első lépés

• A szerszámok beszerelésekor az első 10 szegecset 20-szoros nagyítással megvizsgálják felületi hibák szempontjából, majd megmérik egy optikai komparátoron. A fej átmérőjének, magasságának, szárának, hosszának és üregmélységének meg kell egyeznie a rajzzal a gyártás megkezdése előtt.

Gyártási szakaszban

• A kezelők 500 darabonként 5 szegecset húznak. Digitális féknyergekkel és egy go/no-go mérőeszközzel ellenőrzik a kritikus méreteket az üregmélység szempontjából. Bármilyen tűréshatáron túli eltolódás azonnali nyomásleállást és szerszámbeállítást vált ki.

Clinch ellenőrzési szakasz

• 2000 darabonként 3 szegecset rögzítünk az Ön tényleges anyagának mintájára (ugyanolyan vastagságú és összetételű). A hengerelt rögzítőelem szimmetriáját, tömítettségét és repedésmentes kialakulását vizsgálják.

Korrózióvizsgálat (ha van)

• A bevonatos acél vagy rozsdamentes szegecsek esetében a mintákat az ASTM B117 szabvány szerint sószóró kamránkba helyezzük. A pontos teljesített órákról igazolást állítunk ki.

Utolsó válogatási szakasz

• Minden egyes szegecs nagy sebességű kamerákkal felszerelt optikai válogatógépen halad át. Helytelen fejátmérővel, fejmagassággal, szárral vagy üregmélységgel rendelkező alkatrészeket utasít el. A válogatás után egy véletlenszerű AQL mintát (II. szint, 1.0) manuálisan ellenőriznek profilvetítővel és mikrométerekkel.

Minden ellenőrzési jegyzőkönyvet – beleértve a mérési naplókat, a tesztbeállításokról készült fényképeket és a sópermetezési jelentéseket – öt évig megőrzik, és minden szállítmányhoz mellékeljük.

Amit minden szállítmányban szállítunk

Nem kell szót fogadnod. A kerek fejű félüreges szegecsek minden megrendeléséhez egy teljes dokumentációs csomag tartozik, amely igazolja, hogy minden tételt ellenőriztek.

• Malomvizsgálati bizonyítvány– Kémiai összetétel és szakító tulajdonságok az eredeti tekercsszállítótól.
• Első dimenziós jelentés– A gyártás kezdetétől számított 10 szegecs tényleges mért értékei.
• Folyamat közbeni napló– A futás során elvégzett összes méretellenőrzés összefoglalása.
• Clinch teszt jelentés– Fényképek és húzóerő-eredmények (ha mérték) az anyag tesztbeállításaiból.
• Sópermet tanúsítvány– Adott esetben a tesztelt órák és a sikeres/nem teljesített állapot megjelenítése.
• Megfelelőségi tanúsítvány– Minőségbiztosítási vezetőnk aláírta, kötegelt nyomon követhető.

A Nuote Metals ISO 9001:2015 tanúsítvánnyal rendelkezik. Az RoHS és REACH nyilatkozatokat kérésre biztosítjuk.

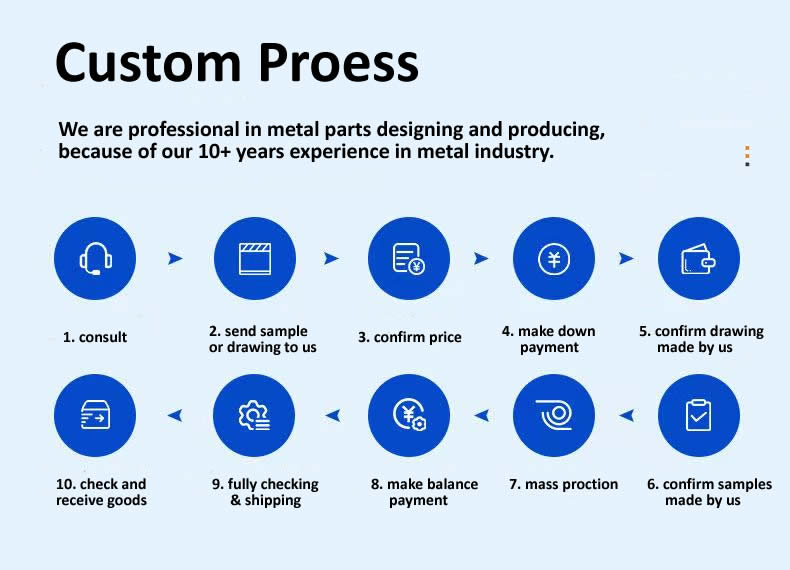

Egyedi folyamatunk – a megkereséstől a kiszállításig

Világos, átlátható munkafolyamatot követünk minden kerek fejű félüreges szegecsrendelésnél.

• Konzultáljon– Megosztja az alkalmazási területet, az anyagvastagságot és a mennyiségi követelményeket.
• Küldjön mintákat vagy rajzot– Adjon meg mintaszegecset vagy részletes rajzot méretekkel és kivitelezéssel.
• Erősítse meg az árat– Árajánlatot adunk szerszámköltséggel (ha van) és darabárral.
• Fizessen előleget– 50% betét a szerszámokra és az alapanyagokra.
• Erősítse meg az általunk készített rajzot– Gyártási rajzot készítünk jóváhagyásra.
• Erősítse meg az általunk készített mintákat– Elkészítjük az első cikkeket (20-50 db) és kiszállítjuk Önnek tesztelésre.
• Tömeggyártás– Mintaengedély alapján a teljes mennyiséget lefuttatjuk hidegfejű présgépeinken.
• Végezze el az egyenleg befizetését- 50% egyenleg szállítás előtt.
• Teljes ellenőrzés és szállítás– 100%-os optikai válogatás + végső AQL ellenőrzés, majd becsomagolás és kiszállítás.
• Áruk ellenőrzése és átvétele– Megérkezéskor megvizsgálja az árut. Bármilyen problémát azonnal megoldunk.

Irányelvek

Minták- 20-50 ingyenes darab standard raktári méretekhez (a szállítási költséget a vásárló fizeti)

Próbarendelés– 10 000 darab ajánlott az első érvényesítéshez

MOQ– 20 000 darab (acél/sárgaréz), 30 000 darab (rozsdamentes)

Átfutási idő (készlet)– 5-7 munkanap

Átfutási idő (egyedi hordó)- 12-15 nap

Szerszámdíjak– Nincs szabványos kerek fejű szerszámokhoz (3–8 mm-es szár)

Együttműködés az ügyfelekkel – Együttműködés globális partnerekkel

Tekintse meg szegecsgyártó sorozatunkat működés közben

Valódi vásárlói visszajelzés

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mi a különbség a kerek fejű, félig üreges szegecs és a tömör, kerek fejű szegecs között? Mikor válasszam a félig üreges változatot?

V: Az alapvető különbség az üreges üreg a farokban. A kerek fejű, félig üreges szegecs csúcsán sekély üreg található, amely az azonos átmérőjű tömör szegecshez szükséges erő 25–30%-át teszi ki. A tömör, kerek fejű szegecsek teljesen szilárdak, és erős összenyomást vagy kalapálást igényelnek egy kifeszítő rúddal. Azoknál az alkalmazásoknál, ahol mindkét oldalhoz hozzáférhet, és hagyományos kupola megjelenést szeretne, a félig üreges szegecsek szinte mindig a jobb választás, mert gyorsabban szerelhetők fel, kisebb terhelést okoznak a környező anyagokon, és egyenletesebb kötést biztosítanak. A tömör szegecsek extrém szerkezeti terhelésekre vannak fenntartva, ahol a maximális nyírószilárdság az egyetlen prioritás. Zsanérokhoz, bútorokhoz, poggyászhoz és autóbelsőhöz ajánljuk a kerek fejű félüreges szegecseket a klasszikus megjelenés és a beépítési hatékonyság kombinációja érdekében.

2. kérdés: Használhatók-e a kerek fejű, félig üreges szegecsek műanyagban vagy vékony fémlemezben repedés nélkül?

V: Igen. A félig üreges üreg jelentősen csökkenti a beállítási erőt – jellemzően 3-4 tonnáról 1-2 tonnára. Ez a kisebb erő sokkal gyengébb a rideg anyagokhoz, mint az ABS, a polikarbonát és a vékony alumínium. A fenti konyhai zsanértok esetében az ügyfél tömör szegecse 3,5 tonnával repesztette a horganyházat; félig üreges szegecsünk tisztán 1,2 tonnára állítva. Javasoljuk, hogy válasszon 1,5–2,0 mm-rel hosszabb hordót, mint az anyaghalmaz, és használjon prést (nem kalapácsot) az egyenletes, szabályozott erő érdekében. Nagyon vékony vagy sérülékeny anyagokhoz biztosítunk egy alátétet is, amely tovább osztja a szorító terhelést.

3. kérdés: Milyen felületeket kínál a kerek fejű, félig üreges szegecsekhez, és melyik a legjobb kültéri használatra?

V: Az anyagtól függően többféle felületet kínálunk. Acélhoz: horganyzás (átlátszó, kék vagy sárga – 48–96 órás sópermet), fekete-oxid (enyhe korrózióállóság, matt megjelenés) és foszfát (festékalap). Rozsdamentes acélhoz: passziválás (standard, helyreállítja a korrózióállóságot) és szemcseszórás (matt felület). Sárgarézhez: természetes lakkozott (világos arany), antik (sötét, öregített) és nikkelezett (ezüst). Kültéri használatra a 304 rozsdamentes acélt ajánljuk passziválással általános kültéri expozícióhoz, vagy a 316 rozsdamentes acélt tengerparti/tengeri környezetben. 316 szegecsünk több mint 1000 órányi sópermetes tesztelésen esett át. A horganyzott acél beltéri vagy védett kültéri használatra alkalmas, de nedves körülmények között idővel rozsdásodik.

Próbáljon ki 20 szegecset saját összeállításán

20-50 db kerek fejű félüreges szegecset tudunk postázni az Ön által választott anyagban és méretben. Helyezze be őket a zsanérba, reteszbe vagy bármilyen szerelvénybe. Hasonlítsa össze a beállítási erőt, a rögzítési minőséget és a klasszikus kupola megjelenését.

Lépjen kapcsolatba a Nuote Metals-szal a szár átmérőjével, hordóhosszával és anyagával kapcsolatban. Az ingyenes minták egy munkanapon belül kiszállításra kerülnek.
