Univerzális fejszegecsek

Univerzális fejszegecseka „pont megfelelő” rögzítőelemek. Nem túl magas, nem túl széles, sima, sugárzott felsővel, amely a legtöbb felületen kényelmesen elfér. Ha egy kerek fej túl keskeny és a rácsos fej túl széles, az univerzális fej a megoldás. A szár 2,0–2,2-szeresének megfelelő fejátmérőt kínál – szélesebb, mint a kerek (1,6–1,8×), keskenyebb, mint a rácsos (2,2–2,8×) –, és olyan profilt kínál, amely késznek tűnik anélkül, hogy terjedelmes lenne.

Ha nem biztos abban, hogy melyik fejtípust válassza, az univerzális fej a biztos megoldás. Szinte minden alkalmazásban, szinte minden anyagban működik, és jól néz ki.

Univerzális vs. kerek vs. rácsos – Ahová az univerzális fej illik

Mikor válasszunk univerzális fejet:

• Vegyes anyagokat szerel össze (fém + műanyag, fém + fa)
• Egyensúlyt szeretne a csapágyfelület és a profil között
• Nem biztos benne, hogy melyik fejstílust válassza – az univerzális a biztonságos alapértelmezés
• Olyan szegecsre vágyik, amely jól néz ki anélkül, hogy felhívná magára a figyelmet

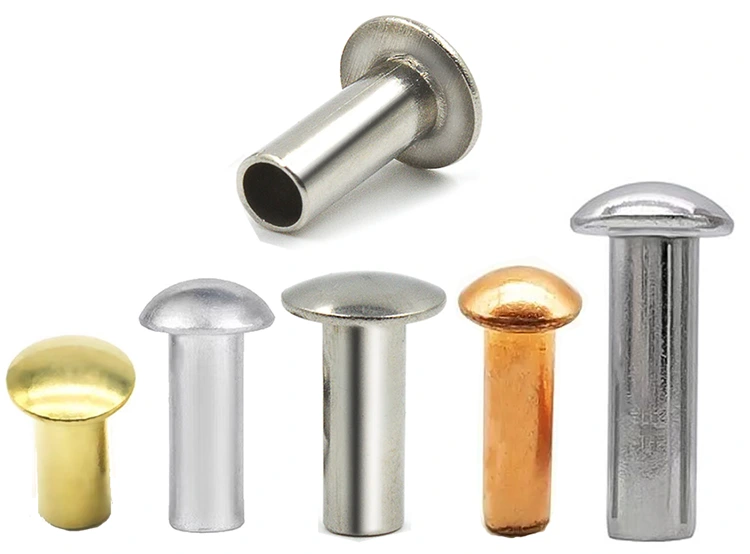

Két formatervezés, öt anyag – amit kínálunk

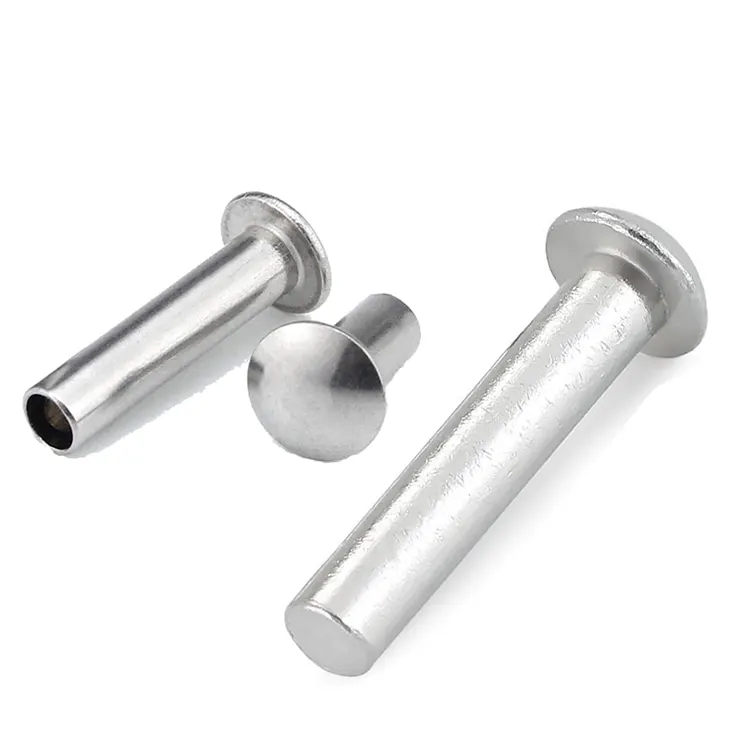

Univerzális fejszegecsektömör és félcsöves kivitelben is kaphatók. Ehhez a fejstílushoz a teljes cső nem áll rendelkezésre a közepes profilú geometria miatt, amely nem biztosít elegendő hordóhosszt a megfelelő kiszélesedéshez.

Melyik dizájnt válasszuk:

Szilárd– Az egész szár szilárd. Maximális nyíró- és szakítószilárdság. Használható szerkezeti alkalmazásokhoz, teherhordó kötésekhez és olyan szerelvényekhez, ahol a meghibásodás nem lehetséges. Nagyobb beállítási erő szükséges.

Félcső alakú– A faroknál lévő üreg 70%-kal csökkenti a beállítási erőt. Használja nagy volumenű gyártáshoz, vékony anyagokhoz és olyan összeállításokhoz, ahol meg akarja védeni a környező anyagot. 80-90% szilárd szilárdság.

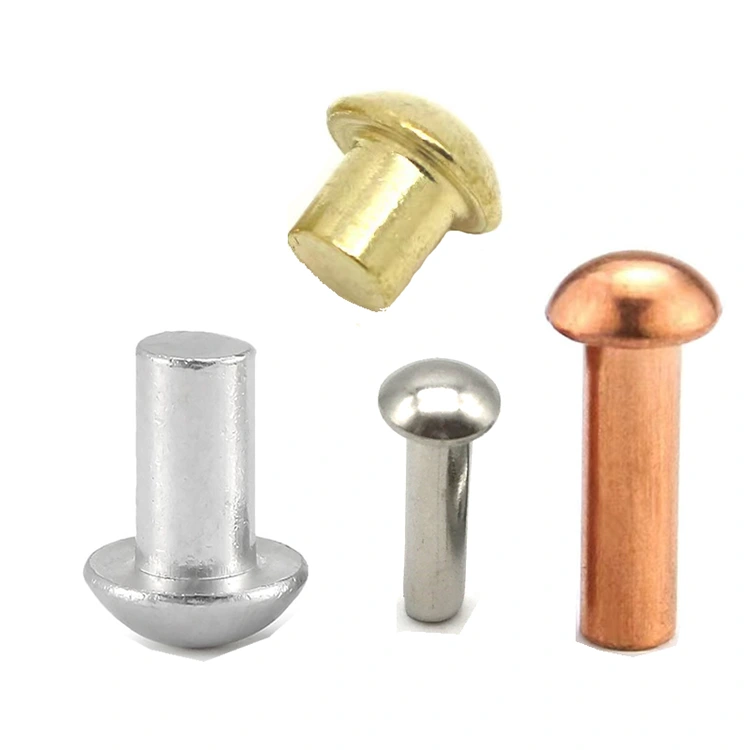

Elérhető anyagok:Alacsony széntartalmú acél, rozsdamentes acél (304/316), sárgaréz (C2680), réz (C11000), alumínium (5052/5056)

Befejezések:Horganyzott, fekete oxid, passzivált, lakkozott, nikkelezett, antikolt, eloxált, sima – anyagtól függően.

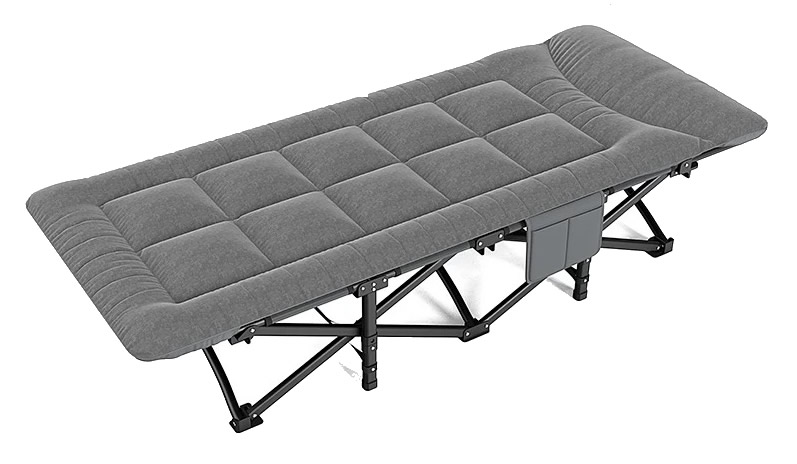

Egy valódi alkalmazás – Összecsukható tábori ágykeret

A hordozható kempingágyak egyik gyártója kerek fejű szegecseket használt az ollós csuklópántok illesztéseihez. A kerek fej túl keskeny volt – terhelés alatt a fej áthúzta a vékonyfalú acélcsövet. A gyártó kipróbálta a rácsos fejű szegecseket – működtek, de a széles fej terjedelmesnek és iparinak tűnt egy fogyasztói terméken. Olyan szegecsre volt szükségük, amelynek nagyobb felfekvési területe van, mint a kerek fejnek, de tisztább megjelenésű, mint a rácsos fejnek – olyasmire, amely biztonságosan tart, anélkül, hogy tönkretenné a termék megjelenését.

A Nuote Metals horganyzott acél univerzális fejű félcső szegecseket szállított – 5,0 mm-es szár, 10,5 mm-es univerzális fej, 14,0 mm-es hordóhossz. Az univerzális fej biztosította az áthúzás megakadályozásához szükséges extra csapágyfelületet – a 10,5 mm-es fejátmérő 38%-kal növelte a csapágyfelületet az eredeti kerek fejhez képest. A sima, sugaras profil tisztának és késznek tűnt. A félcső alakú üreg alacsonyan tartotta a beállítási erőt, megakadályozva a vékony falú cső torzulását.

A gyártó 500 szegecset tesztelt 250 ágyon. 5000 összecsukási ciklus után 120 kg-os terheléssel, nincs áthúzás, nincs kilazulás, nincs sérülés. Jelenleg évente 150 000 darabos tételben rendelnek univerzális fejszegecseket.

Hogyan vannak megadva – mi egyszerűvé tesszük

Az univerzális fejű szegecsek az Ön igényei szerint készülnek. Íme, mire van szükségünk ahhoz, hogy megfelelő legyen a specifikáció.

A szükséges méretek:

• A szár átmérője 1,5-8,0 mm. Ez az a rész, amely átmegy a lyukon.
• Fejátmérő – jellemzően 2,0–2,2× szárátmérő, de beállíthatjuk az Ön csapágyfelületi igényének megfelelően.
• Fejmagasság – az Ön távolsági követelményei alapján javasoljuk.
• Teljes hossz – ezt az anyaghalmaz vastagságából számítjuk ki.

Az Ön által hozott döntések:

• Anyaga - acél, rozsdamentes, sárgaréz, réz vagy alumínium
• Kivitel – tömör vagy félcsöves
• Kivitel – cink, passzivált, lakkozott, nikkel, eloxált, antik, stb.

Ha nem biztos a fej átmérőjében vagy magasságában:Küldjön fényképet összeállításáról vagy mintadarabról. Javasoljuk az alkalmazásához optimális univerzális fejméreteket. A mérnöki tanácsadásért nem számítunk fel díjat.

Minta átfutási idő: 5-10 nap szabványos specifikációk esetén. Egyedi szerszámozás: 15-20 nap.

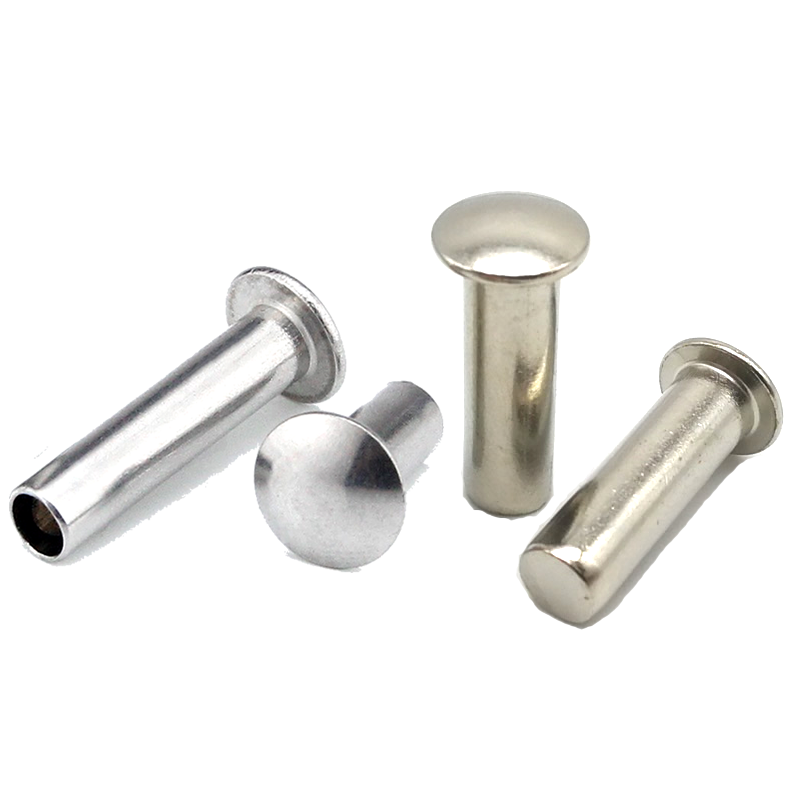

Univerzális fejprofil – kiegyensúlyozott, sokoldalú, megbízható

Az univerzális fej a legsokoldalúbb fejstílus, amit készítünk – és a legmegbocsátóbb is. Szinte minden alkalmazásban működik, ezért gyakran ez az alapértelmezett választás azon mérnökök számára, akik nem tudják, melyik fejstílust adjanak meg.

Mitől más az univerzális fej:

Kiegyensúlyozott profil– Az univerzális fejet szándékosan úgy tervezték, hogy „középút” legyen. Elég széles ahhoz, hogy megakadályozza az áthúzást a legtöbb anyagnál, elég alacsony ahhoz, hogy elkerülje a beakadást, és elég lekerekített ahhoz, hogy késznek tűnjön a fogyasztói termékeken.

Sima, sugárzott felső– Ellentétben a rácsos fej éles élével vagy a kerek fej kiemelkedő kupolájával, az univerzális fejnek sima, folytonos sugara van a középponttól a szélig. Ez csökkenti az elakadást, és professzionális megjelenést kölcsönöz.

A nagyvonalú csapágyfelület– A szár átmérőjének 2,0–2,2-szeresével az univerzális fej lényegesen nagyobb csapágyfelületet biztosít, mint egy kerek fej – ez elegendő a legtöbb vegyes anyagú szerelvényhez.

Így tesszük egységessé:

Precíziós fejléc –Az univerzális fejprofilt meghatározott koronasugárral és élszöggel vágjuk keményfém szerszámainkba. Minden szegecsnek ugyanaz a profilja.

Koncentricitás szabályozás -A fejnek a szár közepén kell lennie ±0,10 mm-en belül. A középen kívüli fejek csökkentik a csapágyak hatékonyságát és rosszul néznek ki.

Felületkezelés– A szerszámainkat tükörfényesre polírozzuk, hogy tiszta, foltmentes fejet kapjunk.

Az eredmény:Univerzális fejek, amelyek vegyes anyagokban dolgoznak, professzionális megjelenésűek és megbízhatóan beállíthatók – tételről tételre.

Amit ellenőrizünk – és miért van szükség az univerzális fejeknek következetes vezérlésre

Az univerzális fejek nem a legnehezebb fejformát készíteni – ez a kerek fej. Ám következetes vezérlésre van szükségük, mert „középső” kialakításuk azt jelenti, hogy a legszélesebb körben használhatók. A kerek fejnél elfogadható eltérés (csak fémnél használatos) problémákat okozhat az univerzális fejnél (kevert anyagoknál).

Íme, amit nézünk:

• A szár átmérője – ±0,05 mm. Ha a szár túl laza a furatban, a szegecs megbillen. Ha túl szoros, nem fog beilleszkedni. Ezt a gyártás megkezdése előtt ellenőrizzük, és a futás során folyamatosan figyeljük.
• Fej átmérője – ±0,15 mm. A csapágyfelület az oka annak, hogy az univerzális fejet választotta. Ha a fej alulméretezett, elveszíti a teherbírását. Ha túlméretes, előfordulhat, hogy nem fér bele a helyedbe.
• Fejmagasság – ±0,10 mm. Túl magas, és elakad. Túl rövid, és rosszul néz ki. Ezt minden tételnél ellenőrizzük.
• Koncentricitás – ±0,10 mm. A ferde fej csökkenti a csapágy hatékonyságát. Rosszul is néz ki – és az univerzális fejek gyakran láthatók a fogyasztói termékeken.
• Az üreg mélysége (félcső alakú) – a hordó hosszának 45–55%-a. Túl sekély, és a beállítási erő továbbra is magas. Túl mély, és a csattanás gyenge.
• Teljes hossz – ±0,15 mm. Meg kell egyeznie az anyagköteg vastagságával a megfelelő rögzítés érdekében.

Így észleljük korán a problémákat:

Az Ön szállítmánya – amit küldünk Önnek

Amikor megérkeznek az univerzális fejszegecsek, teljes feljegyzést kapnak arról, hogy mi készült és hogyan ellenőrizték.

Amit a dobozban találsz:

• Szegecsek lezárt műanyag zacskóban – Felcímkézve cikkszámmal, tételszámmal és mennyiséggel. Nincsenek laza részek, nincs találgatás.
• Anyagtanúsítvány – Az eredeti tekercs kémiai összetétele és szakítószilárdsága. A hőszámra visszavezethető.
• Ellenőrző lap – A tételből származó 10 szegecs tényleges méretei. Nem csak „tűréshatáron belül” – az általunk mért tényleges számok.
• Befejezési tanúsítvány – Ha szegecseit bevonattal vagy bevonattal látták el, XRF vastagságellenőrzést is biztosítunk.
• Megfelelőségi dokumentum – Minőségbiztosítási vezetőnk írta alá, egyedi tételszámmal a nyomon követhetőség érdekében.

Miért számít ez:Ha valaha is fellép egy terephiba, akkor a nyilvántartások birtokában nyomon követheti azt a pontos anyagtekercsig és a pontos gyártási menetig. A másolatokat öt évig őrizzük meg – de javasoljuk, hogy a sajátját is őrizze meg.

Tanúsítvánnyal rendelkezik:ISO 9001:2015, RoHS, REACH

Hol használják

• Összecsukható ágyak és bútorok – Ollós csuklópántok, vázszerkezetek, forgáspontok
• Vasalat – Kapu zsanérok, reteszek, ajtóvasalat, kerítéselemek
• Lakossági termékek – Ablak vasalat, szekrény vasalat, dekorációs szerelvények
• Autóipar – Belső kárpitok, panelek, üléselemek
• Ipari berendezések – Gépvédők, vezérlőpultok
• Elektronika – házak, alváz
• Általános gyártás – Minden olyan összeállítás, ahol nem biztos abban, hogy melyik fejtípust válassza

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mi a különbség az univerzális fej és a kerek fej között? Hasonlóan néznek ki.

V: Az univerzális fej szélesebb (2,0–2,2× szárátmérő, szemben az 1,6–1,8×) és valamivel alacsonyabb, mint egy kerek fej. Folytonosabb, sugárzottabb profilja is van – kevésbé különálló kupola. A vizuális különbség finom, de a funkcionális különbség valódi: az univerzális fej nagyobb teherbírást biztosít, hogy megakadályozza a kevert anyagok áthúzását. A szűk lyukakkal rendelkező fém-fém szerelvényekhez a kerek fej továbbra is a jobb választás. Vegyes anyagok esetén az univerzális fej a biztonságosabb megoldás.

2. kérdés: Melyik kialakítást válasszam – tömör vagy félcsöves?

V:Félcső alakú szegecsez az alapértelmezett választás a legtöbb alkalmazáshoz – a szilárd szilárdság 80–90%-a a beállítási erő 25–30%-ánál. Válasszontömör szegecsamikor a legnagyobb szilárdságra van szüksége a szerkezeti, teherhordó szerkezetekhez. A közepes profilú fej geometriája miatt univerzális fejhez nem áll rendelkezésre teljes cső. Mindhárom kivitel ugyanazzal az univerzális fejprofillal kapható.

3. kérdés: Mi a legjobb anyag az univerzális fejes szegecsekhez kültéri alkalmazásokhoz?

V: Kültéri alkalmazásokhoz rozsdamentes acélt (304 vagy 316) ajánlunk passzivált felülettel a tartós korrózióállóság érdekében. A 304 elegendő az általános kültéri expozícióhoz (eső, páratartalom). A 316 part menti vagy sópermetes környezetekhez ajánlott. Ha szűkösebb költségvetéssel dolgozik, a horganyzott acél sárga kromáttal 96 órán keresztül ellenáll a sópermetnek – ez alkalmas védett kültéri használatra. A fenti összecsukható ágyas esetnél az ügyfél horganyzott acélt választott, mert az ágyakat beltérben használták (kempingsátrak), és az alkalmi kültéri expozíció korlátozott volt.
