Kis alkatrészek bélyegzése

A fémalakítás világában a méret egyedi kihívásokat jelent. A kisméretű alkatrészek bélyegzéséhez – a mindössze néhány milliméter átmérőjű vagy gramm töredék súlyú alkatrészekhez – speciális felszerelésre, szerszámokra és folyamatvezérlésre van szükség. Egy apró sorja vagy egy 0,02 mm-es méreteltolódás az egész tételt használhatatlanná teheti.

Nuote Metalskülön gyártósorokkal rendelkezikapró alkatrészek bélyegzése. Préseink, adagolóink ​​és matricáink az elektronikában, orvosi eszközökben, óragyártásban és precíziós autóipari rendszerekben használt miniatűr alkatrészekhez vannak optimalizálva. Akár 1200 löket/perc sebességgel, ±0,01 mm-es tűrésekkel gyártjuk a kis alkatrészek bélyegzését.

Mik azok a kis alkatrészek bélyegzése?

Apró alkatrészek bélyegzésefém alkatrészek, amelyek jellemzői:

Maximális méret – 30 mm alatt minden irányban

Anyagvastagság - Általában 0,1-1,5 mm

Súly - gyakran kevesebb, mint 5 gramm

Összetettség – Tartalmazhat több hajlítást, áttört lyukakat, dombornyomott elemeket vagy kidolgozott felületeket

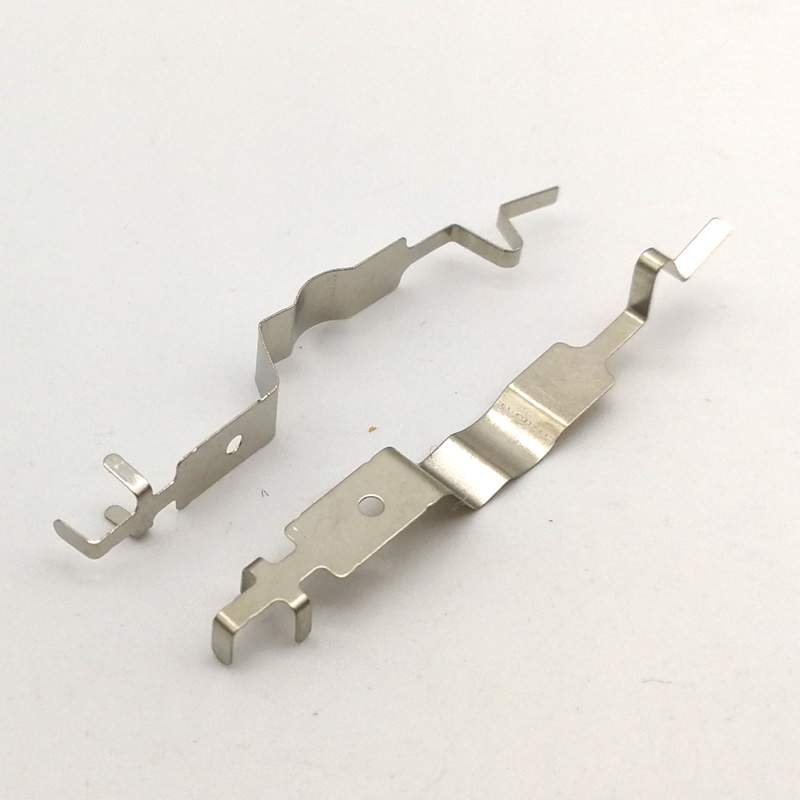

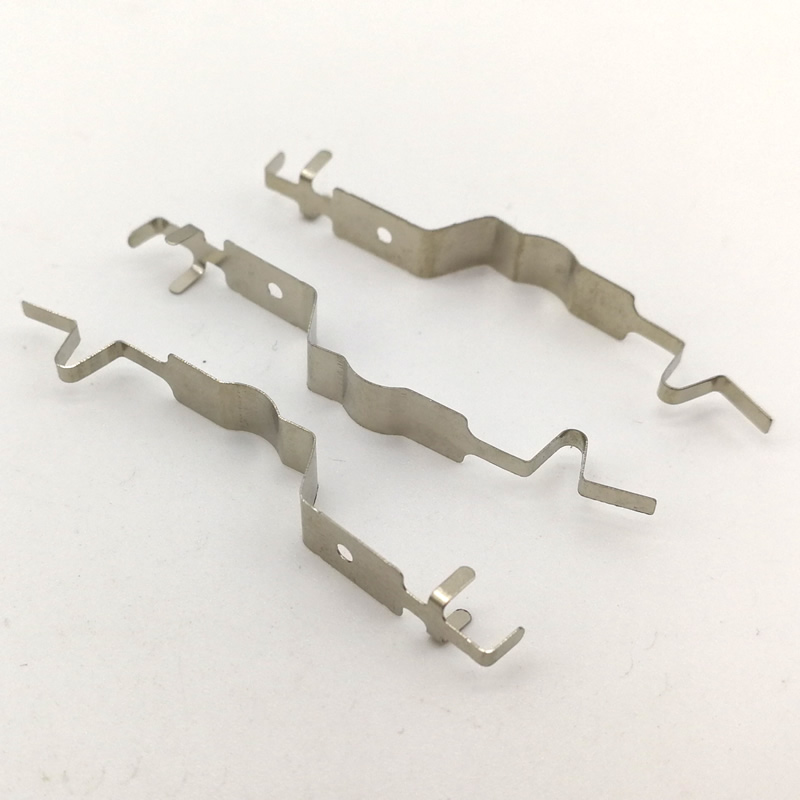

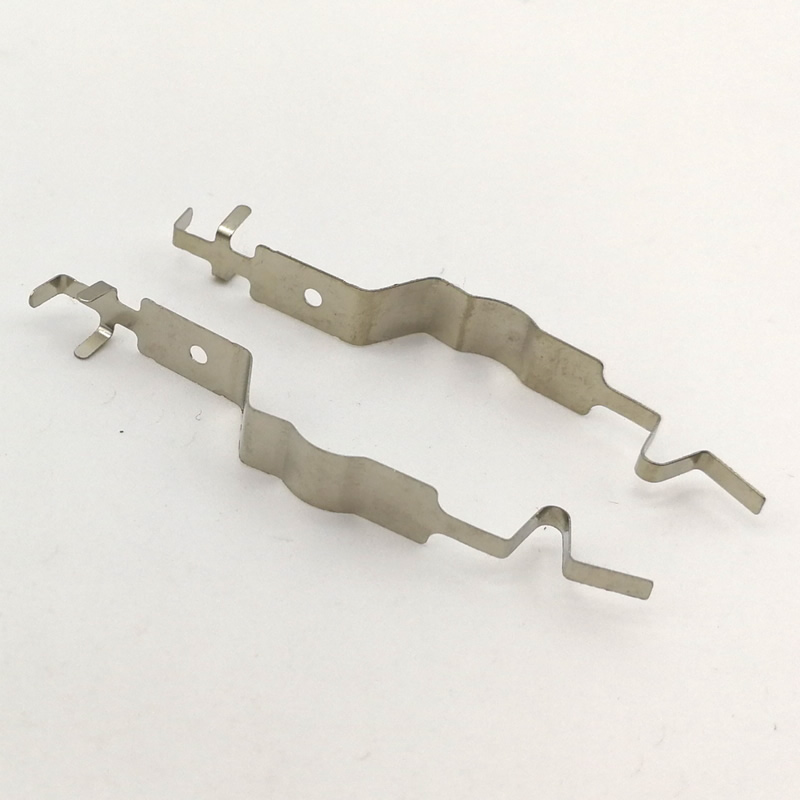

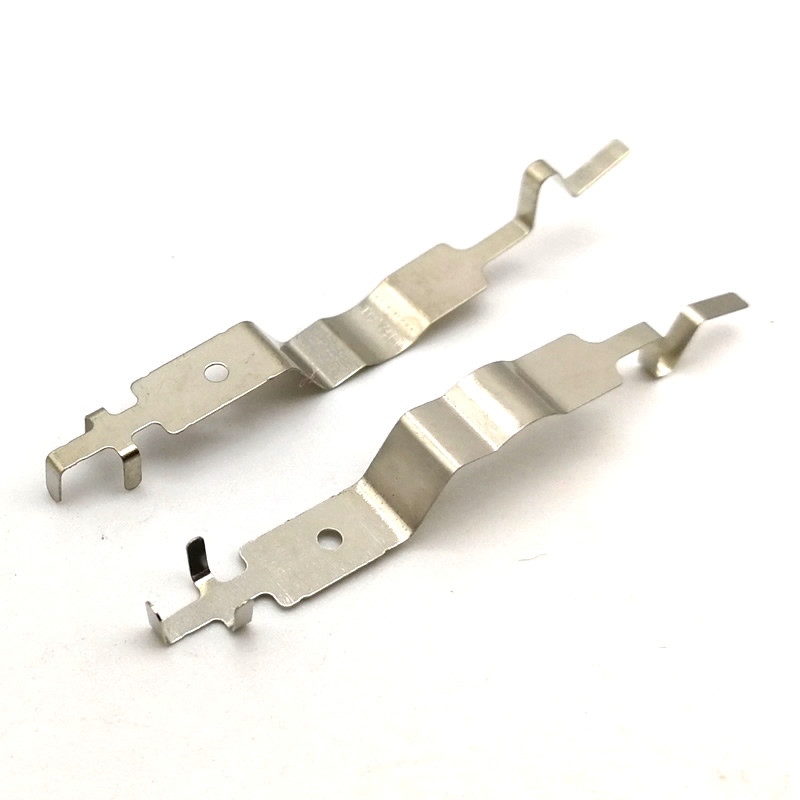

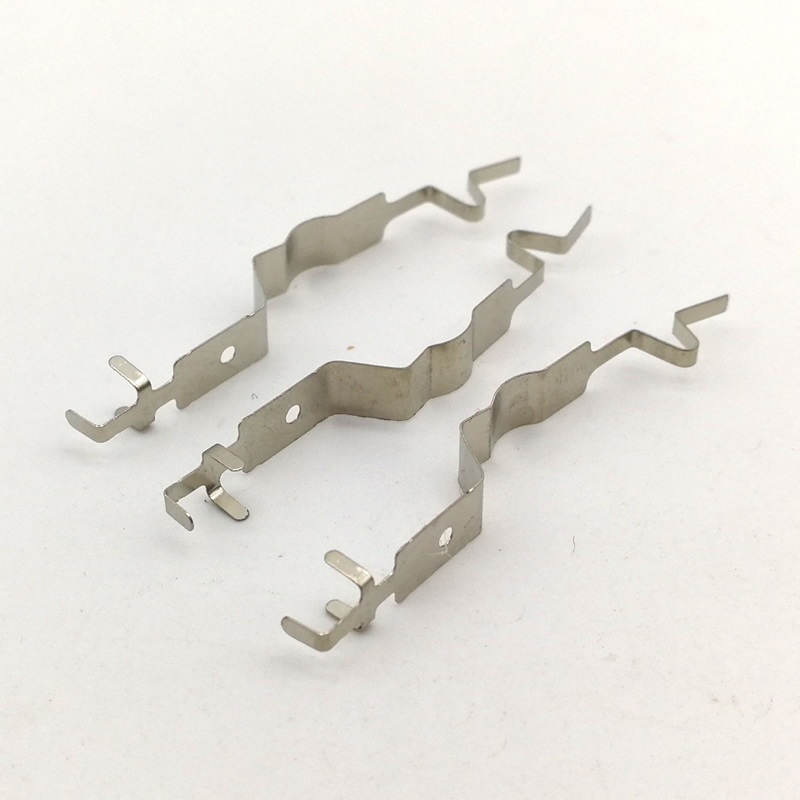

Példák a kis alkatrészek bélyegzésére: csatlakozótüskék, rugós érintkezők, pajzsburkolatok, akkumulátorsaruk, óracsatlakozók, érzékelőkonzolok és sebészeti műszervégek.

A gazdaságtanaapró alkatrészek bélyegzéseegyediek. Míg a darabár alacsony, a szerszámok sűrűek (sok üreg darabonként), a minőségi követelmények pedig kiemelkedően magasak. A Nuote Metals finomította a folyamatot, hogy nagyarányú megbízhatóságot biztosítson.

Miért válassza a Nuote fémeket kis alkatrészek bélyegzéséhez?

Speciális prések kis alkatrészekhez

A szabványos bélyegzőprések nem ideálisakapró alkatrészek bélyegzése. A Nuote Metals nagy sebességű, precíziós préseket működtet:

Rövid lökethosszak – 10–30 mm (csökkenti a levegőidőt, növeli az SPM-et)

Rezgéscsillapított keretek – Fenntartja a matricák beállítását nagy sebességnél

Szervo betáplálás ±0,02 mm pontossággal – elengedhetetlen a vékony, keskeny tekercsekhez

Beépített érzékelők – Az elakadásokat, az alkatrészek kilökődését és a szerszámkopást észlelik

Miniatűr funkciókhoz tervezett szerszámok

Meghalunk érteapró alkatrészek bélyegzésehasználat:

Mikrocsiszolt keményfém lyukasztók – 0,3 mm-es átmérők

Keményfém lapkák – Ellenállnak a nagy ciklusú kopásnak

Pozitív alkatrész kilökődés – A levegő vagy rugós csapok megakadályozzák a ragadást

Optikai ellenőrző állomások – Beépített kamerák a kritikus méretekhez

Tisztatér és kezelési protokollok

A kis alkatrészek könnyen elvesznek vagy szennyeződnek.Nuote Metalsfenntartja:

Dedikált kis alkatrészeket tartalmazó csomagolósorok – antisztatikus tálcák, szalagos tekercsek vagy egyedi zacskók

Mágneses és vibrációs adagolók – Automatikus számláláshoz és csomagoláshoz

100%-os szemrevételezés – szabad szemmel nem látható felületi hibákra nagyítva

A kis alkatrészek bélyegzésének műszaki előírásai

Anyaglehetőségek

Méretezési lehetőségek kis alkatrészek bélyegzéséhez

Nuote Metalsa következő tűréseket éri elapró alkatrészek bélyegzése.

Gyártási sebességek és mennyiségek

Jegyzet:apró alkatrészek bélyegzésekisebb mennyiségeknél gazdaságosabb lehet lézervágás vagy vegyi maratással.Nuote Metalsfolyamatajánlatokat ad az ajánlatnál.

Tipikus szerszám-konfigurációk kis alkatrészek bélyegzéséhez

Nuote Metalstöbbsoros szerszámokat használ a nagy mennyiségekhezapró alkatrészek bélyegzése, csökkenti a szalaghulladékot és növeli a préslöketenkénti teljesítményt.

Kis alkatrészek bélyegzésének alkalmazásai

Nuote Metalskellékekkis rész bélyegzéses olyan iparágakban, ahol a miniatűr méretek precizitása kritikus fontosságú.

Elektronika és csatlakozók

USB és HDMI csatlakozó tűk (sárgaréz vagy fényporonz)

SIM-kártya tartó érintkezői (rozsdamentes acél, nikkelezett)

Akkumulátorrugós érintkezők hordható eszközökhöz

Árnyékoló ujjak és csiszolt kapcsok (berillium réz)

Ólomkeretek szenzorokhoz és LED-ekhez

Orvosi eszközök

Sebészeti tűző üllő és kazetta alkatrészek

Fogászati ​​szerszámcsúcsok (rozsdamentes, éles szélű)

Beültethető eszközcsatlakozók (titán vagy 316L rozsdamentes)

A katéteragy rögzítőgyűrűi

Diagnosztikai tesztcsík érintkezők (aranyozott)

Autóipar és elektromos járművek

Biztosítékdoboz kivezetései (ónozott sárgaréz)

Kábelköteg kapcsok (rugós acél)

Érzékelő tartókonzolok (vékony rozsdamentes)

Töltőcsatlakozó érintkező lapátok

Akkumulátorkezelő rendszer gyűjtősínei (kis formátum)

Óragyártás és mikromechanika

Fogaskerék-hidak (sárgaréz)

Kézzel beállító szárak (bélyegzett nyersdarabok a további megmunkáláshoz)

Rugós kapcsok

Mozgás távtartó gyűrűk

Fogyasztói termékek

A fülhallgató töltőérintkezői (aranyozott rozsdamentes)

Drónmotor szerelőlapok (alumínium)

Távirányító akkumulátorának érintkezői

Cipzáros csúszkák és húzófülek (kis, préselt acél)

Csat alkatrészek hátizsákokhoz

Minőségbiztosítás kis alkatrészek bélyegzéséhez – EEAT a gyakorlatban

Nuote Metalsspeciális minőségi protokollokat alkalmaz a miniatűr alkatrészekhez.

Micro-Toolingban szerzett tapasztalat

Szerszámgyártóink több évtizedes tapasztalattal rendelkeznek akár 0,3 mm átmérőjű csiszolólyukasztók megmunkálásában. Huzalos szikraforgácsolást és csiszolást használunk, hogy oldalanként 5–8%-os szerszámhézagot érjünk el – ez kritikus fontosságú a vékony anyagok tiszta, sorja nélküli nyírásához.

Szakértelem nagy nagyítású vizsgálatban

A szabványos mérőeszközök nem elegendőek kis alkatrészek bélyegzésére. A Nuote Metals felhasználása:

Látásmérő rendszerek – 100-szoros nagyítás szubmikronos felbontással

Keyence lézermikrométerek – Érintésmentes mérés 1000 leolvasás/másodperc sebességgel

Pásztázó elektronmikroszkóp (SEM) – Hibaelemzéshez és élminőség-ellenőrzéshez (szükség szerint kiszervezve)

Tekintélyesség iparági szabványokon keresztül

A miénkapró alkatrészek bélyegzésemegfelel:

ISO 9001:2015 – Minőségirányítás

IPC-610 – Elektronikus szerelvények elfogadhatósága (csatlakozókhoz és érintkezőkhöz)

RoHS & REACH – Anyagmegfelelőség az elektronikához

IATF 16949 – Autóipari minőség (kis autóalkatrészekhez kapható)

Bízzon a 100%-ban automatizált ellenőrzésen keresztül

Kis alkatrészek kritikus bélyegzéséhez,Nuote Metalsmegvalósítja:

Beépített optikai érzékelők – Ellenőrizze az alkatrész jelenlétét és az alapvető geometriát 1200 SPM-en

Bélyegzés utáni látás válogatás – Elutasítja a méret- vagy felülethibás alkatrészeket

Szalag és orsó automatizált számlálással – Pontos mennyiséget biztosít a darabok hiánya nélkül

Gyakori kihívások a kis alkatrészek bélyegzésével kapcsolatban, és hogyan oldja meg őket a Nuote Metals

Gyakran ismételt kérdések a kis alkatrészek bélyegzésével kapcsolatban

Az alábbiakban felsoroljuk a leggyakrabban érkező műszaki megkereséseketNuote Metalstekintetébenapró alkatrészek bélyegzése.

1. kérdés: Mekkora a legkisebb méret, amelyet a Nuote Metals elő tud gyártani a kisméretű bélyegzéshez?

V: A Nuote Metals 0,8 mm hosszú és 0,3 mm széles, 0,1 mm anyagvastagságú kis alkatrészeket gyártott. A gyakorlati minimum a szolgáltatás összetettségétől függ. Egy egyszerű lapos alátéthez vagy érintkezőbetéthez keményfém szerszámokkal és nagysebességű présekkel 0,5 mm átmérőig is bélyegezhetjük az alkatrészeket. A furatokat igénylő alkatrészeknél a minimális furatátmérő 0,2 mm (anyagvastagság ≤ 0,15 mm). Hajlított vagy formált alkatrészek esetén a minimális alkatrészméret körülbelül 1,5 mm bármilyen méretben, hogy lehetővé tegye a szerszámok közötti távolságot. Ha a sajtolt kis alkatrészek kisebbek ezeknél a határértékeknél, a Nuote Metals alternatív eljárásokat ajánlhat, mint például a fotokémiai maratás (PCM) vagy a lézeres mikromegmunkálás. Javasoljuk, hogy nyújtsa be rajzát megvalósíthatósági felülvizsgálatra – mérnökeink tanácsot adnak arról, hogy a bélyegzés műszakilag és gazdaságilag életképes-e.

2. kérdés: Hogyan szabályozza a Nuote Metals a sorjaképződést a kis alkatrészek bélyegzésekor, különösen akkor, ha az alkatrészeket kezelik vagy érzékeny alkatrészekkel érintkeznek?

V: A sorjaszabályozás az első számú minőségi szempont a kis alkatrészek bélyegzésekor.Nuote Metalsháromszintű megközelítést alkalmaz. Először is, optimalizált szerszámhézagok: vékony anyagoknál (0,3 mm alatti) oldalanként csak 3–5%-os lyukasztási hézagot tartunk fenn, ami drámaian csökkenti a sorjaképződést, de keményfém lyukasztást igényel a kopás megakadályozása érdekében. Másodszor, az éles szerszámok karbantartása: nyomon követjük a lyukasztások számát, és az anyag koptatóképességétől függően 500 000-2 000 000 ütésenként cseréljük vagy élesítjük újra a lyukasztásokat. Harmadszor, másodlagos sorjázás kis alkatrészek kritikus bélyegzéséhez: kerámia vagy műanyag közeggel vibrációs dörzsölést kínálunk, amely egyenletes 0,01–0,03 mm-es élsugarat eredményez, és ≤0,01 mm magasságig eltávolítja a sorját. Azon alkatrészekhez, amelyek nem tolerálják az észlelhető sorját (pl. orvosi pengék vagy elektromos érintkezők, amelyek nem karcolhatják meg az illeszkedő felületeket), elektropolírozást (rozsdamentes acélhoz) vagy mikrocsiszoló szemcseszórást kínálunk. Adja meg a maximális megengedett sorjamagasságot a rajzon, és a Nuote Metals kiválasztja a megfelelő eljárást.

3. kérdés: Mi a tipikus átfutási idő a szerszámozáshoz és a kis alkatrészek bélyegzésének első mintáihoz?

V: Átfutási időkapró alkatrészek bélyegzéseaz alkatrész összetettségétől és a szerszám felépítésétől függ. Az egyszerű lapos alkatrészekhez (alátétek, kapcsok, kapcsok), amelyek többsoros, 2–4 állomásos szerszámmal is használhatók, a Nuote Metals általában 15–20 munkanapon belül szállítja az első mintákat a rajz jóváhagyását követően. A 8–15 állomásos progresszív matricákat igénylő, több hajlítási, vágási és átszúrási jellemzőkkel rendelkező, összetett kis alkatrészek bélyegzéséhez a szerszámozás átfutási ideje 25–35 munkanap. Gyorsított szolgáltatást kínálunk (többlet 30% szerszámdíj), amely 7-10 nappal csökkenti az átfutási időt. A szerszámok jóváhagyása után 20 ingyenes mintadarabot biztosítunk az ügyfelek ellenőrzéséhez. A kisméretű alkatrészek bélyegzésének gyártási ideje általában 10–15 munkanap 500 000 darabig terjedő rendelések esetén, feltételezve, hogy a lemezezés vagy a másodlagos műveletek szabványosak. Forduljon a Nuote Metalshoz alkatrészrajzával egy adott idővonalhoz.

4. kérdés: Hogyan csomagolják a bélyegző kis alkatrészeket, hogy elkerüljék a szállítás során bekövetkező veszteséget vagy sérülést? Tudsz szalagot és orsót biztosítani az automatizált összeszereléshez?

V: Igen, a Nuote Metals többféle csomagolási lehetőséget kínálapró alkatrészek bélyegzése. Kézi összeszereléshez vagy kis volumenű használathoz antisztatikus poli-zsákokat kínálunk hőzárással és szárítóanyaggal, zacskónként jellemzően 1 000-10 000 darabba csomagolva (az alkatrész méretétől függően). Az automatizált pick-and-place összeszereléshez az EIA-481 szabványnak megfelelő szalagos és tekercses csomagolást kínálunk – 1,0 mm x 1,0 mm-es alkatrészekhez is elérhető. Szalag- és tekercselő szolgáltatásunk antisztatikus hordozószalagot, szabályozott lehúzási erővel rendelkező fedőszalagot és 7 hüvelykes vagy 13 hüvelykes átmérőjű műanyag orsókat tartalmaz. Nagyon kicsi vagy kényes apró alkatrészek bélyegzésére is kínálunk gofritálcákat (JEDEC szabvány), amelyekben külön zsebek találhatók, hogy megakadályozzák az alkatrészek egymáshoz érését. Nagy volumenű megrendelések esetén ömlesztett csomagolást tudunk biztosítani automatizált számlálással és címkézéssel. Árajánlattételkor adja meg a kívánt csomagolási módot – 50 000 darab feletti rendelés esetén általában nincs többletköltség a szalag-tekercsért.

Miért partner a Nuote Metals-szal kis alkatrészek bélyegzésére?

Előállításapró alkatrészek bélyegzésenagyszabású szakértelmet igényel, amelyet az általános bélyegzőüzletek nem tudnak biztosítani. A Nuote Metals ajánlata:

Préselési sebesség 1200 SPM-ig – Miniatűr alkatrészekhez optimalizálva

Tűrések ±0,01 mm-ig – Látásméréssel igazolva

0,1 mm-es vékony anyagok – rugóacéltól berillium rézig

Többsoros matricák – Löketenként akár 16 üreg lapos alkatrészekhez

In-die és utólagos ellenőrzés – 100%-os látási válogatás elérhető

Szalagos és tekercses csomagolás – Készen áll az automatizált összeszerelésre

Prototípus-készítési szolgáltatás – Lágy szerszámok kis mennyiségű hitelesítéshez

Ingyenes DFM visszajelzés – A szerszámozás előtt azonosítjuk a lehetséges problémákat

ÉrintkezésNuote Metalsmég ma, hogy beküldje rajzát, vagy megvitassa a rajzátapró alkatrészek bélyegzésekövetelményeknek.
