Pan Head szegecsek

Pánfejű szegecsekezeket határozzák meg a mérnökök, amikor valamire van szükségük a kerek és a lapos fej között. A serpenyőfejnek szélesebb a felfekvési felülete, mint a kerek fejé (1,8–2,2× szárátmérő versus 1,6–1,8×), de magasabb a fejmagassága, mint egy lapos fejé. A rövid, egyenes oldalfal letisztult, kész megjelenést kölcsönöz, amely jól illeszkedik a látható szerelvényekre anélkül, hogy terjedelmesnek tűnne.

Ha egy kerek fej túl kiemelkedő, a lapos pedig túl alacsony, a serpenyős fej a megoldás.

Pan vs. Round vs. Flat – Ahová a serpenyőfej elfér

Mikor válasszuk a serpenyőfejet:

• Nagyobb teherbírást szeretne, mint egy kerek fej, de nagyobb fejmagasságot, mint egy lapos fejet
• A szegecs látható lesz, és a megjelenés számít
• Letisztult, kidolgozott megjelenésre van szüksége kerek fej nélkül
• A hézag mérsékelt – nem elég szoros a lapos fejhez, nem elég nyitott a kerek fejhez

Amit készítünk – két minta, öt anyag

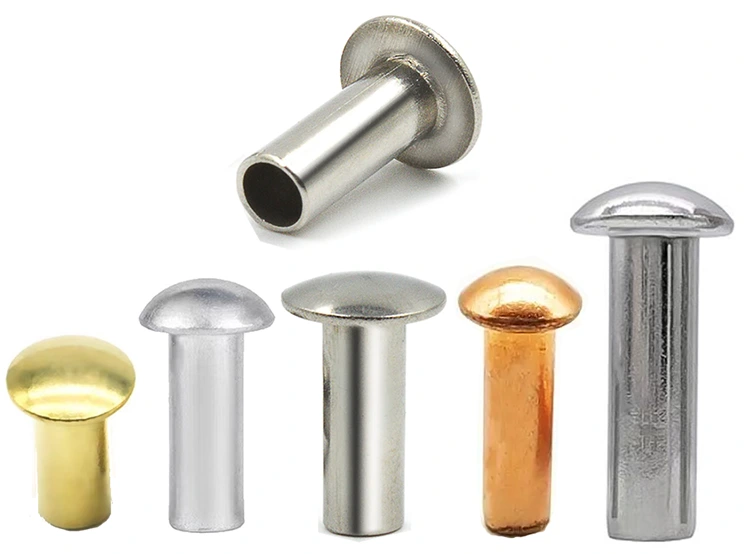

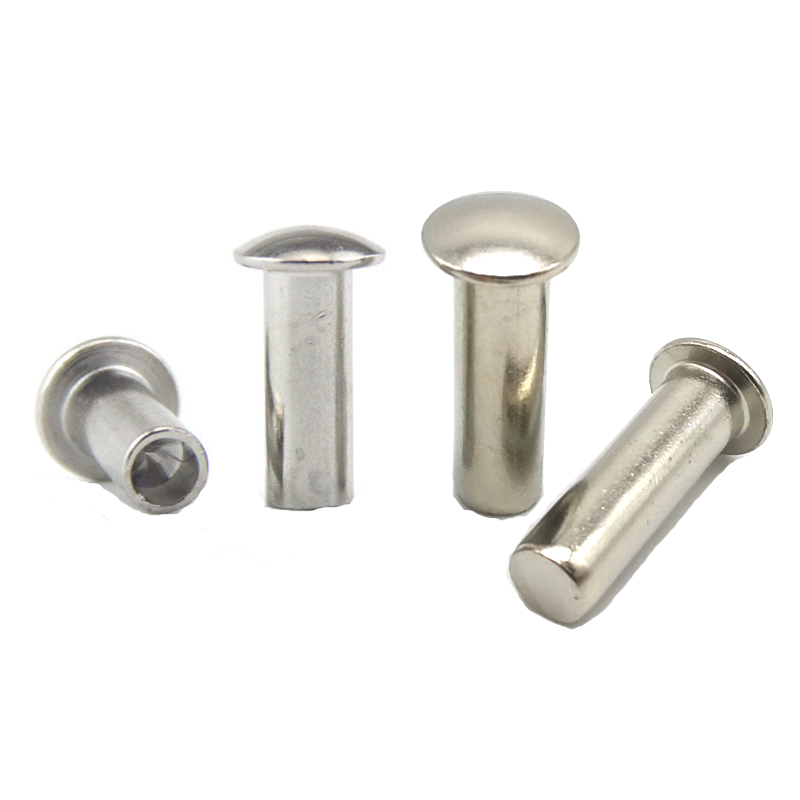

Pánfejű szegecsektömör és félcsöves kivitelben is kaphatók. A teljes cső nem elérhető ehhez a fejstílushoz a rövid egyenes oldalfal geometriája miatt.

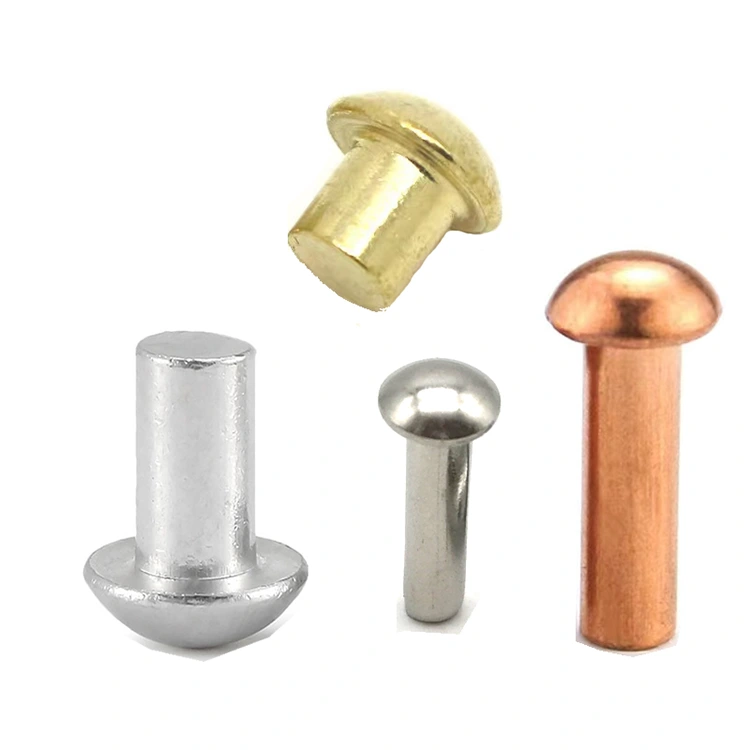

Elérhető anyagok:Alacsony széntartalmú acél, rozsdamentes acél (304/316), sárgaréz (C2680), réz (C11000), alumínium (5052/5056)

Befejezések:Horganyzott, fekete oxid, passzivált, lakkozott, nikkelezett, antikolt, eloxált, sima – anyagtól függően.

Egy valódi alkalmazás – kereskedelmi kávéfőző ház

A kereskedelmi kávéfőzők gyártója kerek fejszegecsekkel szerelte össze a külső házpaneleket. A kerek fejek észrevehetően kiálltak a kész gépen, rontva a márka által kívánt prémium megjelenést. A lapos fejű szegecseket fontolgatták, de a ház kialakítása korlátozott helyet kapott a panel mögött – a süllyesztés nem volt lehetséges a fém túlzott vékonyítása nélkül. A tervezőcsapatnak olyan szegecsre volt szüksége, amelynek profilja alacsonyabb, mint a kerek fej, de nem igényelt süllyesztést.

A Nuote Metals által szállított rozsdamentes acél tányérfejű félcső szegecsek – 4,0 mm-es szár, 8,0 mm-es tányérfej, 8,0 mm-es hordóhossz, passzivált kivitel. A serpenyőfej alacsonyabban feküdt, mint az eredeti kerek fej, így a ház tisztább megjelenésű. A rövid, egyenes oldalfal kész megjelenést hozott létre kupola nagy része nélkül. A félcső alakú üreg alacsonyan tartotta a beállítási erőt, megakadályozva a vékony házpanelek deformálódását.

A gyártó 500 szegecset tesztelt 100 gépen. Összeszerelés és helyszíni tesztelés után nincs lazulás, nincs korrózió. A tervezőcsapat jóváhagyta az új fejstílust minden jövőbeli modellhez. Jelenleg évente 100 000 darabos tételben rendelnek szegecseket.

Standard opciók – Egyedi az Ön specifikációi szerint

Pánfejű szegecsekpontosan az Ön igényei szerint készülnek. Mivel minden alkalmazásnak eltérő a hézaga és megjelenése, nincs raktáron standard méretű serpenyőfej – minden rendelés egyedi gyártású.

Amire szükségünk van tőled:

• A szár átmérője 1,5-8,0 mm
• Fejátmérő – az Ön csapágyfelületi igényének megfelelően
• Fejmagasság – az Ön távolsági követelményeinek megfelelően
• Teljes hossz – vagy a teljes anyagköteg vastagsága
• Anyaga - acél, rozsdamentes, sárgaréz, réz vagy alumínium
• Kivitel – tömör vagy félcsöves
• Kivitel – horganyzott, passzivált, lakkozott, nikkelezett, eloxált stb.

Javasoljuk:Ha nem biztos a fej átmérőjében vagy magasságában, küldjön rajzot vagy mintát az összeállításról. Javasoljuk az alkalmazáshoz optimális serpenyőfej méreteket.

Minta átfutási idő:5–10 nap az egyedi serpenyőfej specifikációkhoz. A részletes követelményekért forduljon értékesítési csapatunkhoz.

Hogyan formázzuk a serpenyőfejeket – Az egyenes fal, amely megváltoztatja

A serpenyőfej egyszerűnek tűnik – egyenes oldalfalú kupola. De ez az egyenes fal precíz szerszámtervezést igényel. Túl kúpos, és úgy néz ki, mint egy kerek fej. Túl kevés, és a fej magassága inkonzisztens lesz.

Amit mi irányítunk:

• A fal szöge – Az oldalfalnak egyenesnek, nem kúposnak kell lennie. Ez azt a letisztult, kész megjelenést hozza létre, amely megkülönbözteti a serpenyőfejet a kerek fejtől.
• A korona sugara – A fej teteje enyhén domború, nem teljesen lapos. A szerszámainkat egy adott koronasugárra vágjuk, amely megfelel a klasszikus serpenyőfej-profilnak.
• A saroksugár – A fej és a szár közötti átmenetnek simának kell lennie. Az éles sarok feszültségkoncentrációt hoz létre, ami a beállítás során repedésekhez vezethet.

Az eredmény:Tisztán kinéző, egyenletesen ülő és megbízhatóan rögzíthető serpenyőfejek – tételről tételre.

A mi folyamatunk:

• Huzalhúzás – Pontos szárátmérőre húzott anyag (±0,02 mm)
• Levágás – Nyírt hosszra
• Első ütés – Üres négyzet alakú és középre igazított
• Második ütés (előformázás) – A szerszám a serpenyőfej alakját az egyenes fallal kezdi
• Harmadik ütés (verés) – A fej végső formája és vastagsága
• Negyedik ütés (ha szükséges) – A lyukasztó üreget hoz létre a félcsövek számára
• Vágás – Vaku eltávolítva
• Zuhanás – A mikrosorja megszűnt
• Bevonat vagy bevonat – Előírás szerint alkalmazva

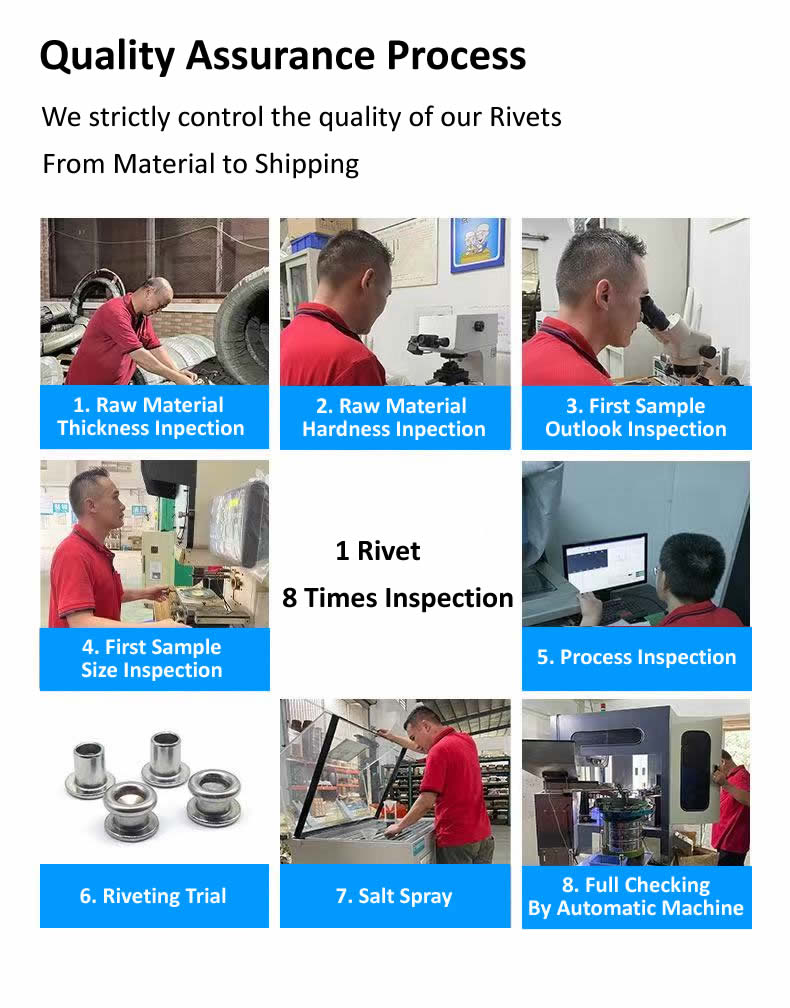

Egy szegecs, nyolc ellenőrzés – Így biztosítjuk, hogy minden serpenyőfej megfelelő legyen

Nem bízunk a szerencsében. Minden adagserpenyőfejű szegecseknyolc külön minőségi kapun halad át, mielőtt elhagyná gyárunkat. Az elv egyszerű: mérj korán, mérj gyakran, és soha ne feltételezz.

Nyersanyag átmérő ellenőrzése– A bejövő vezeték mérése lézermikrométerrel történik. Átmérőtűrés: ±0,02 mm. Az ezen a tartományon kívül eső tekercseket a rendszer visszautasítja, mielőtt a fejlécünket érintené.

Nyersanyag keménységi ellenőrzés– Minden tekercsből egy mintát egy Rockwell keménységmérőn tesztelnek. Az elfogadható tartomány anyagonként változik (acél: HRB 70–85, rozsdamentes: HRB 80–95, sárgaréz: HRB 60–75).

Első cikk megjelenésének ellenőrzése– A szerszámbeállítás után az első 10 szegecset szemrevételezéssel nagyítással ellenőrzik. Keresünk repedéseket, villogást, egyenetlen fejeket vagy felületi nyomokat. Bármilyen látható hiba leállítja a prést.

Első cikk méretellenőrzés– Ugyanazt a 10 szegecset egy optikai komparátoron mérik. A fej átmérőjének, a fejmagasságnak, a szár átmérőjének, a teljes hossznak és az üregmélységnek (félcsövek esetén) a gyártás megkezdése előtt a rajzi tűréshatáron belül kell lennie.

Folyamat közbeni ellenőrzések –A tömeggyártás során a kezelő 500 darabonként 5 szegecset húz. A méreteket digitális féknyergekkel és az üregmélység mérésére szolgáló go/no-go mérővel ellenőrzik. Bármilyen elmozdulás kiváltja a szerszámbeállítást.

Tesztbeállítás (próbaszegecselés)– 2000 darabonként 3 szegecset állítunk be egy reprezentatív anyagmintába (az Ön összeállításával azonos vastagságú és típusú). A rögzítőelem szimmetriáját és feszességét ellenőrzik. Laza vagy repedt szegecseket nem fogadunk el.

Sópermet teszt (ha szükséges)– Kültéri vagy bevonatos szegecsekhez mintákat küldünk laborunkba ASTM B117 sópermetes vizsgálatra. A tételhez tanúsítványt adnak ki.

Végső kimenő ellenőrzés– Csomagolás előtt minden szegecs átmegy egy optikai válogatógépen. A kamerák ellenőrzik a fej átmérőjét, a fej magasságát, a szár átmérőjét, a teljes hosszt és az üreg mélységét. Az elutasítottak automatikusan kidobásra kerülnek. Ezután egy véletlenszerű AQL-mintát (II. szint, 1.0) veszünk a kézi ellenőrzéshez.

Mind a nyolc lépést túlélő szegecsfej készen áll a gyár elhagyására. Öt évig minden ellenőrzésről nyilvántartást vezetünk.

Amit valójában kapsz – Teljes feljegyzés arról, amit készítettünk

Nem csak szegecseket szállítunk. Feljegyzést küldünk arról, hogy pontosan mit gyártottak és hogyan ellenőrizték.

A csomag tartalma:

• Anyagtanúsítvány – A felhasznált tekercs kémiai összetétele és szakítószilárdsága
• Ellenőrző lap – 10 szegecs tényleges méretei a tételből
• Kidolgozási tanúsítvány – A bevonat vastagsága XRF-vel ellenőrzött (ha van)
• Megfelelőségi dokumentum – Minőségbiztosítási vezetőnk írta alá, kötegelt nyomon követhető

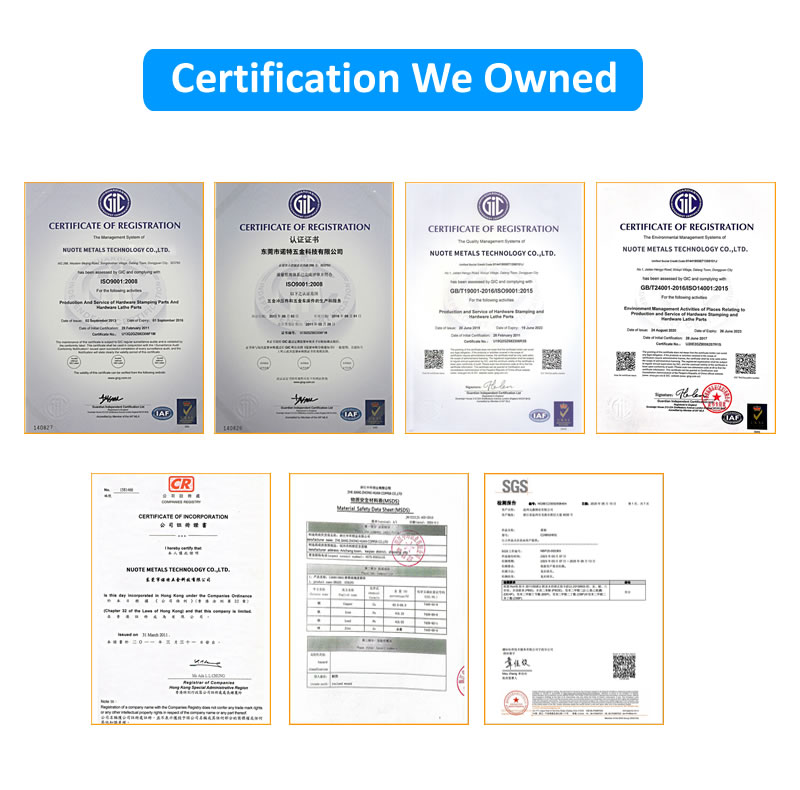

Tanúsítvánnyal rendelkezik:ISO 9001:2015, RoHS, REACH

Ahol Pan Head szegecseket használnak

• Kereskedelmi berendezések – Kávégépek, élelmiszeripari berendezések, automaták – látható szerelvények, ahol a megjelenés számít
• Bútorok – Irodabútorok, polcok, vitrinek – látható illesztések, amelyek tiszta felületet igényelnek
• Autóipar – Belső kárpitozás, műszerfalak, üléselemek – ahol a megjelenés és a mérsékelt hasmagasság találkozik
• Elektronika – házak, alváz, vezérlőpanelek – ahol a szegecs látható, de nem lehet terjedelmes
• Orvosi berendezések – Készülékházak, műszeregységek – ahol a higiénia és a megjelenés egyaránt számít
• Ipari berendezések – Vezérlőpultok, gépvédők – ahol professzionális kivitelezés szükséges
• Általános gyártás – Minden olyan összeállítás, ahol a kerek fej túl terjedelmes és a lapos fej túl alacsony
