Hogyan készítsünk rajzot CNC megmunkálási alkatrészekhez?

Hogyan készíthet ilyen műszaki rajzokat a CNC megmunkáláshoz, hogy felgyorsítsa a gyártási folyamatot és csökkentse a hibák kockázatát az információk CNC gépvezérlőbe történő átvitele során?

A műszaki rajzok rajzolásának képessége minden mérnök számára alapvető készség. Az ilyen részletes nézetek létrehozásának lehetősége lehetővé teszi, hogy könnyen érthető módon grafikusan ábrázoljuk az alkatrészeket vagy a teljes rendszert, feltüntetve az összes méretet és tűrést, fenntartva a léptéket, és megadva a szükséges méreteket vagy szögeket.

Mit kell tartalmaznia egy CNC műszaki rajznak?

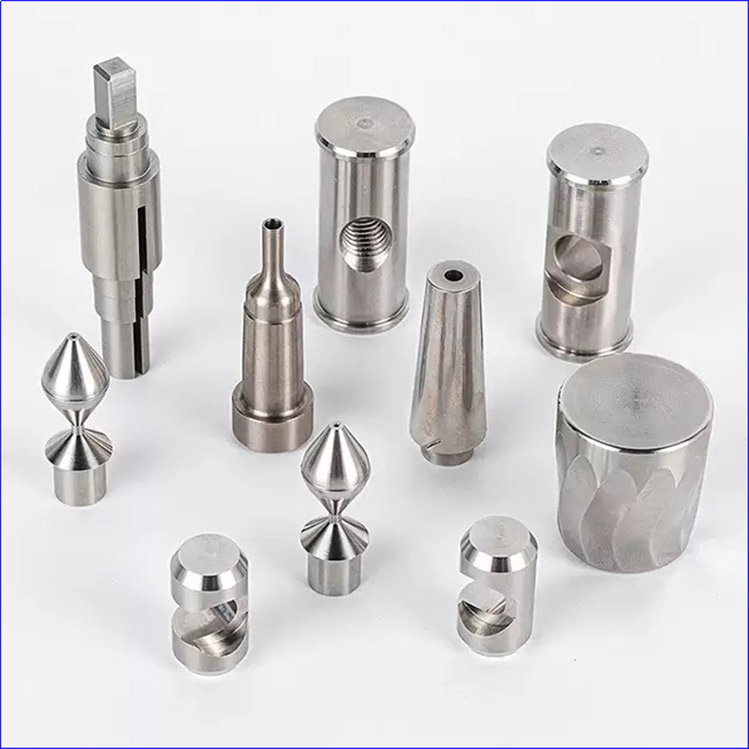

CNC berendezéssel (CNC maró vagy eszterga) céghez küldött műszaki rajz pontosan leírja a megrendelt alkatrész formáját. Ez a projekt műszaki dokumentációjának részét képezi, és kulcsfontosságú információ, amelyre jó árajánlatot kell kapniaCNC precíziós megmunkálású alkatrésztermelés.

Hogyan készítsünk CNC megmunkálási projektet, és milyen információkat kell tartalmaznia az ilyen dokumentációban:

Az olvashatóság maximalizálása érdekében gondos előkészítést kell végezni; például a nézetek nem fedhetik egymást.

Tartalmazzon minden szükséges méretinformációt (hossz, szélesség, mélység, szögek, sugarak, furatok, menetek stb.), és mutassa be azokat szemléltetéssel és magyarázattal; szükség esetén kiegészítő információkat kell megadni.

Írjon le minden szükséges hornyot, menetemelkedést stb. Ha a rajz bármely területe nehezen azonosítható (pl. részletes leírást igényel), hozzon létre egy külön nézetet, és írja le olvashatóbb léptékben.

Tartalmazzon legalább egy izometrikus nézetet a megrendelt alkatrészről, lehetőleg az alkatrész leírásának megfelelő léptéket használva.

Adjon hozzá egy jelmagyarázatot (pl. "Minden méret milliméterben értendő" vagy "Egyetlen x betű...").

Adja meg a felületkezelési követelményeket (pl. "további eloxáláshoz").

Adjon meg szabványos tűrésinformációkat (pl. „0,1 mm-nél kisebb”).

A mellékelt műszaki rajzonCNC megmunkálásMegrendelés esetén a legjobb, ha megadja a szükséges anyagot (pl. "7075 alumínium") vagy az adott műszaki rajz elkészítéséhez használt szabványt (ha ismeri az alkatrész kialakítását, ezt megadhatja). Tartalmazza az ISO-szabványt is (pl. a szükséges felületi minőséget, a memóriából meghatározva).

Ez a lista viszonylag hosszú, de egy tapasztalt rajzoló vagy mérnök ezt az információt automatikusan belefoglalja a rajzba.

Ha bármilyen információ hiányzik, egy professzionális CNC megmunkáló cég, például a Nuote Metals észreveszi, és pontosítást kér. Ne habozzonlépjen kapcsolatba velünksegítségért.

Függetlenül attól, hogy a CNC megmunkálási műszaki rajzokat milyen formátumban szállítják, azoknak olvashatóknak és gondosan átvizsgálottaknak kell lenniük. Ezzel nem csak a műszaki rajzok könnyebb olvashatóságát könnyítjük meg, hanem elkerüljük a későbbi problémákat a rajzokon szereplő információk CAD-szoftverbe történő átvitelekor, vagy a CNC gépek által használt G-kódba konvertálásakor.

Milyen formátumban kell a műszaki rajzokat átadni?

A megrendelő, a becslést készítő csapat vagy a megrendelést végső soron teljesítő csapat szempontjából az optimális formátum egy 3D CAD fájl vagy egy ilyen szoftver által generált fájl, lehetőleg vektor formátumban (például PDF formátumban elmentve).

Ez a formátum lehetővé teszi a gyors átvitelt a számítógépek között, és azonnal tájékoztatja a cég CNC megmunkálásában részt vevő munkatársait, ha további konverziós árakra van szükség.

Lehetővé teszi továbbá a részadatok gyors átvitelét a CAD-szoftverbe, valamint a CNC-gép számára érthető G-kódba való további konvertálást.

Miért kell aprólékosan elkészíteni a műszaki rajzokat?

Az ok egyszerű: minimalizálni kell a hibák kockázatát, amelyek a megrendelt termék nem megfelelő gyártásához vezethetnekCNC eszterga alkatrészek. Gyakran egyetlen helytelenül megadott méret az alkatrész egész tételének újraolvasztásához vagy költséges további feldolgozáshoz vezethet.

Ezenkívül a legtöbb cég arra szakosodottCNC megmunkálási szolgáltatásoktekintse a műszaki rajzokat a későbbi munkák kulcsdokumentumainak.

Míg a CAD fájlokban lévő alkatrészinformációkat könnyebb átvinni a CNC gépvezérlőbe, addig a műszaki rajzokon szereplő méretekre vagy belső jellemzőkre vonatkozó konkrét adatok kiindulási pontként és referenciaként szolgálnak a helyesség-ellenőrzési folyamat során.

Ez döntő fontosságú, különösen akkor, ha nagyszámú elemmel dolgozik. Ha egyetlen érték helytelen, az egész projektet érintheti, ami felülvizsgálatot és/vagy újraindítást igényel.

A Nuote Metalsnál alaposan átnézünk minden műszaki rajzot egy projekthez. Ellenőrizzük, hogy minden méret olvasható és a megrendelt alkatrész e dokumentum alapján legyártható-e. Természetesen a rajzok alapján mintákat is biztosítunk a vásárlóknak, hogy biztosítsuk az alkatrésztervezés megvalósíthatóságát.
