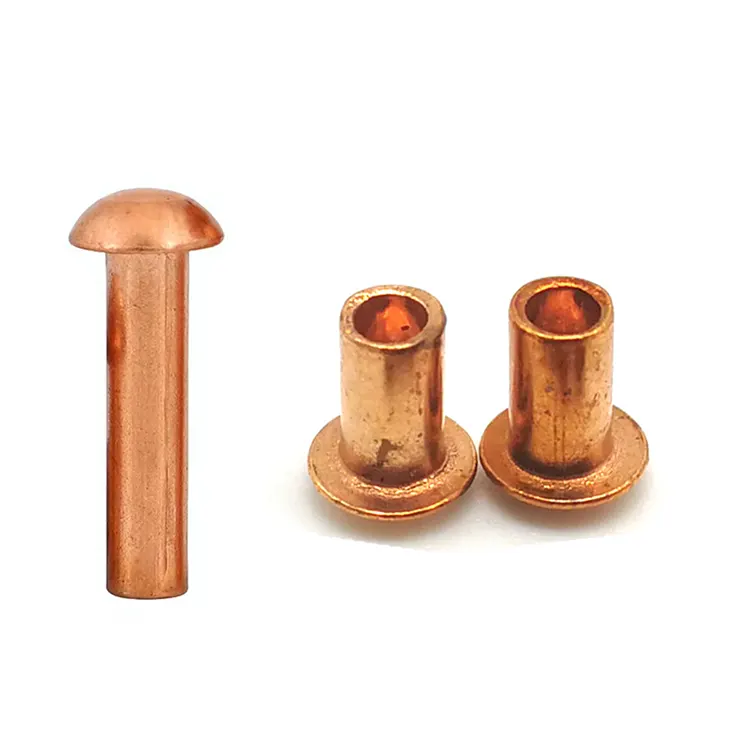

Réz serpenyős szegecsek – széles érintkezési felület kerek fej magassága nélkül

A vékony rézlemezek megbocsáthatatlanok. Túl nagy pontterhelést alkalmazunk, és az anyag bemélyed. Használjon túl kicsi fejet, és a lyuk vibráció hatására megnyúlik. Használjon túl magas fejet, és az elakad a vezetékekben, vagy nem hajlandó beülni egy szoros burkolatba.

Réz serpenyőfejű szegecseka Nuote Metalstól megoldja ezt a háromirányú problémát. A serpenyő feje szélesebb, mint egy kerek fej (1,8×–2,0× a szár átmérője), de alacsonyabb (0,5×–0,6×). Ez a geometria szétosztja a szorítóerőt egy szélesebb rézgyűrűn, csökkentve a feszültséget a furat szélén, miközben alacsony profilt tart a sűrű szerelvények számára.

Ez nem egy általános célú szegecs. Ez egy kifejezetten puha, vékony és vezetőképes anyagokhoz kialakított rögzítő.

Miért működik jobban a pangófej geometriája vékony réznél?

A réz alacsony folyáshatára (70–100 MPa) azt jelenti, hogy könnyen deformálódik. A szabványos kerek fej közvetlenül a kupola alatt koncentrálja az erőt, amely 0,5 mm-re képes összenyomni a vékony lemezt. A lapos fejnek kisebb a csapágyfelülete, így ugyanaz az erő nagyobb nyomást hoz létre a furat szélén.

A serpenyőfej megváltoztatja az elosztást:

Az 1 mm-es rézlemezben lévő 4 mm-es szegecseknél az edényfej nagyjából 60%-kal nagyobb felülettel érintkezik, mint egy lapos fej. Ez a különbség gyakran elegendő ahhoz, hogy teljesen kiküszöbölje a bemélyedéseket – külön alátét hozzáadása nélkül.

Műszaki előírások

DIN 603 és ISO 1051 méretek szerint gyártva. Vékony átmérőjű alkalmazásokhoz egyedi fejátmérők állnak rendelkezésre.

Anyag fokozatok:

C11000 (ETP):99,9% réz, 0,04% oxigén. Általános elektromos, dekoratív és vékonylemezes felhasználás.

C10200 (OFHC):99,99% réz, oxigénmentes. Kritikus elektronikai és kriogén alkalmazások.

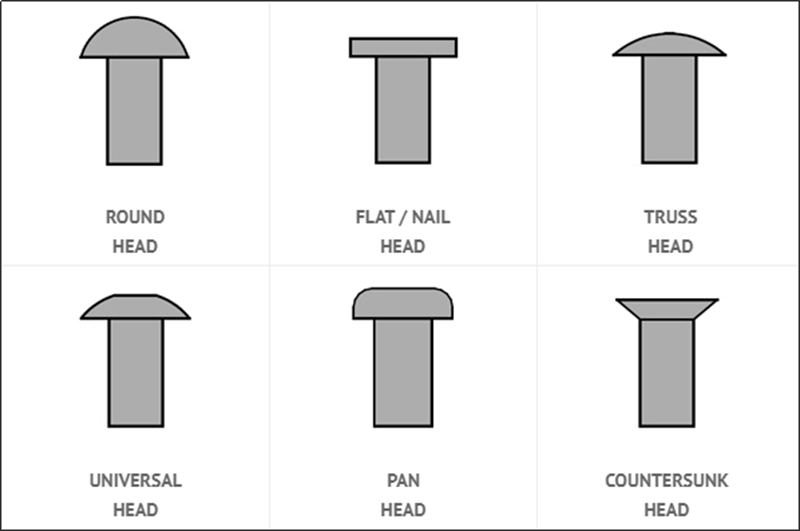

Mikor válasszon lapos vagy kerek serpenyőt – csak rézhez

Ez nem egy általános fej-összehasonlítás. A réz lágyságára és vezetőképességére jellemző.

Válassza a Pan Head lehetőséget2 mm vastag rézlemezek rögzítésekor, ha alacsony profilra van szüksége, de nem tolerálja a bemélyedést, vagy ha a hézag mérsékelt rezgésállóságot igényel kerek fej magassága nélkül.

Válassza a Lapos fej lehetőségetamikor a felületnek majdnem egy szintben kell lennie, és a réz elég vastag (≥2 mm) ahhoz, hogy széles csapágygyűrű nélkül ellenálljon a deformációnak.

Válassza a Kerek fej lehetőségetamikor a csatlakozás állandó vibrációnak vagy ütközésnek van kitéve – motorok, generátorok, tengeri motorok – és a magasabb kupola elfogadható.

Gyakori hiba:Lapos fej használata 0,8 mm-es rézre, mert alacsony profilúnak tűnik. A kis csapágyfelület gyakran bemélyed a lemezbe, ami idővel meglazítja a csatlakozást. A serpenyőfej ugyanannyiba kerül, de megakadályozza a meghibásodást.

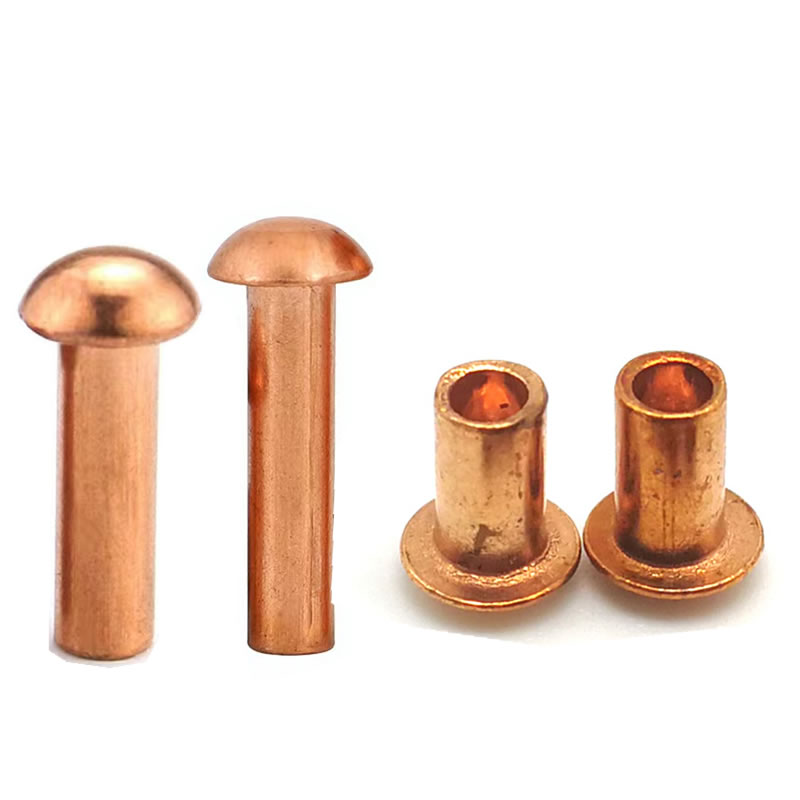

Szilárd vagy félcsöves? Egy rézspecifikus válasz

Vékony rézlemezeknél a kötőerő ugyanolyan fontos, mint a fej alakja. A félcső alakú szegecsek 50-60%-kal kisebb erőt igényelnek, mint a tömör szegecsek, ami közvetlenül csökkenti a lemez deformációjának kockázatát a szerelés során.

• Félcsövesa jobb választás 1,5 mm-nél kisebb rézlemezekhez, kényes elektronikus házakhoz és nagy volumenű automatizált vezetékekhez. A hengerelt hegy finoman megtapad anélkül, hogy összenyomná a rezet.

• Szilárdvastagabb rézlemezekhez (≥2mm), teherhordó kötésekhez, vagy ahol maximális nyírószilárdság szükséges.

A Nuote Metals mindkét konfigurációt ugyanazzal az edényfej geometriával szállítja. A legtöbb vékonyréz alkalmazáshoz a félcsöves kivitelt ajánljuk.

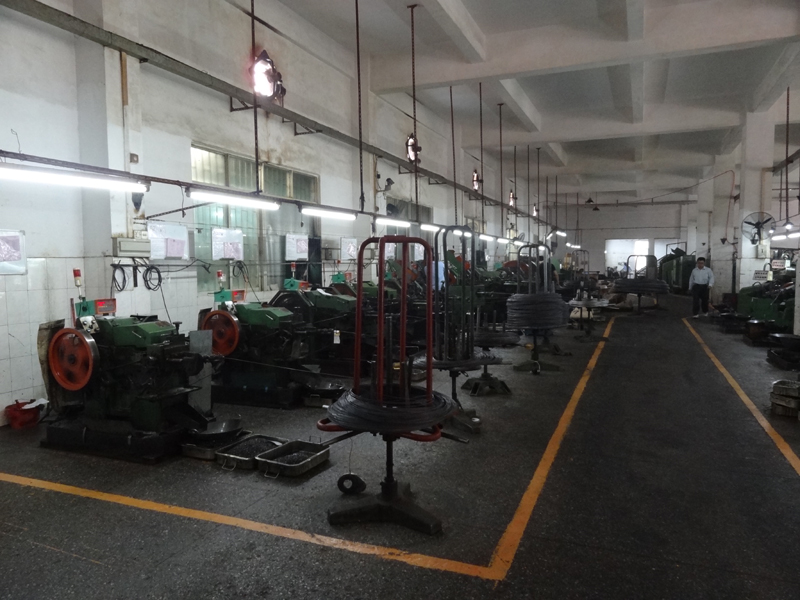

Hogyan támogatja a Nuote Metals a vékonyréz összeszerelést

Az ütőfejű rézszegecsek két okból hibásodnak meg: repedés a fej formálása során, vagy bemélyedés a beszerelés során. Mindkettővel foglalkozunk a rendelés kiszállítása előtt.

Rézáramláshoz tervezett szerszámok:

A serpenyőfejek széles, sekély kupolával rendelkeznek. A rézben ez a forma hajlamos megrepedni a fej-szár találkozásánál, ha a filézési sugár túl éles. Formáink minimális sugara 0,5×d, és polírozottak a mikrokarcok eltávolítására. Többlépcsős alakítást is futtatunk – három-öt ütéssel –, hogy a réz fokozatosan áramoljon, ahelyett, hogy egy ütésben erőltenénk.

Gyártás előtti mintavétel vékony lapokhoz:

Küldje el nekünk rézvastagságát és várható beállítási módját. Egy kis tételt gyártunk és tesztelünk a tényleges lapanyagon – nem egy szabványos kuponon. Kap egy beállítási jelentést az ajánlott erővel, az üllő típusával és a telepített fejről készült fényképekkel. Ez kiküszöböli a próba és hiba lehetőségét a vonalon.

Optikai ellenőrzés 10x-nél:

Minden tételnél ellenőrizzük a fej átmérőjét, magasságát és koncentrikusságát. A fejmagasság 0,05 mm-es eltérése látható a polírozott rézfelületen – ezt elutasítjuk, mielőtt Ön elérné.

Házon belüli befejezés:

Ónozott, ezüstözött, nikkelezett, polírozott vagy lakkozott. Vékony réz dekoratív panelek esetén a vizuális kontraszt minimálisra csökkentése érdekében a felületet hozzáigazítjuk.

Nyomon követhetőség:

ASTM B152 tanúsítványok és vezetőképességi jelentések minden szállítmányt kísérnek. Nyíltan megosztjuk a vizsgálati adatokat – mivel a serpenyőfej teljesítménye attól függ, hogy a geometria szabad szemmel nem látható.

Ez az alkalmazásszintű támogatás az oka annak, hogy az elektronikai, HVAC- és építészeti ügyfeleink a Nuote Metals-t választják rézfejű szegecsekhez.

GYIK

1. kérdés: Használhatók-e a rézfejes szegecsek 1 mm-nél vékonyabb rézlemezeken anélkül, hogy bemélyedéseket okoznának?

V: Igen – feltéve, hogy megfelelő beállítási erőt és félcső alakú testet használ. A serpenyőfej széles csapágyfelülete a szorítónyomást egy nagyobb gyűrűre oszlatja el, csökkentve a vékony lemez feszültségét. 1 mm-nél kisebb réz esetén a következőket javasoljuk: (a) félcsöves szegecsek a beállítási erő 50–60%-os csökkentésére, (b) lapos üllő, amely megegyezik vagy meghaladja a fej átmérőjét, és (c) szabályozott erő – soha ne használjon acélszegecs-beállításokat. A Nuote Metalsnál egy gyártás előtti mintatételt tudunk szállítani, és teszteljük a pontos rézvastagságon, mielőtt elkötelezné magát a teljes megrendelés mellett.

2. kérdés: Oxidálódni vagy elhomályosulni a rézserpenyős szegecsek kültéri építészeti alkalmazásokban?

V: A réz természetesen patinát képez, ha levegőnek és nedvességnek van kitéve – először barna, majd éveken keresztül zöld. Ez a patina védelmet nyújt és nem gyengíti a szegecset. Ha szeretné megőrizni a fényes vörösréz felületet, válassza a lakkozott lapfejű szegecseket. Ha az elöregedett patinás megjelenést részesíti előnyben, válasszon natúr vagy lakk nélküli polírozottat. Tengerparti vagy magas szennyezettségű környezetben a patina gyorsabban képződik, de stabil marad. A Nuote Metals lakkozott és természetes felületeket is kínál; ónozott vagy nikkelezett opciókat is tudunk biztosítani, ha ezüst tónusú kontrasztot szeretne a rézpanelekkel szemben.

3. kérdés: Alkalmasak-e a réz tányérfejes szegecsek elektromos földelésre elektronikus házakban?

V: Igen, álló szekrényekhez. A rézfejű szegecsek ugyanolyan magas vezetőképességet biztosítanak, mint a többi rézfejtípus (≥58 MS/m a C11000 esetében). A széles fej stabil érintkezési felületet biztosít a földelő hevederek vagy PCB-tartók számára. A rezgést tapasztaló házakhoz – például járműre szerelt elektronikához vagy ipari vezérlőszekrényekhez a motorok közelében – ehelyett kerek fejű rézszegecseket ajánlunk. A mélyebb kupola jobban ellenáll a vibráció lazításának. Statikus házakhoz a serpenyős fej kiváló választás: alacsony profilú, széles érintkezővel és kompatibilis az ónozott vagy ezüstözött felületekkel, hogy megakadályozza az oxidok felhalmozódását a talajfelületen.
