Amikor ízülete mozog, a súly továbbra is számít

Egyes ízületek statikusak. Panelben ülnek, soha nem rezegnek, soha nem hajolnak – és a lapos fejű szegecs tökéletesen működik. De tegye ugyanazt a kötést egy repülőgép belső panelére, egy autós tartóra vagy egy hordozható generátorházra, és a szabályok megváltoznak. A vibráció meglazítja a rögzítőket. Az ütés megreped a fej. És minden extra gramm acél megsokszorozódik több száz szegecsben.

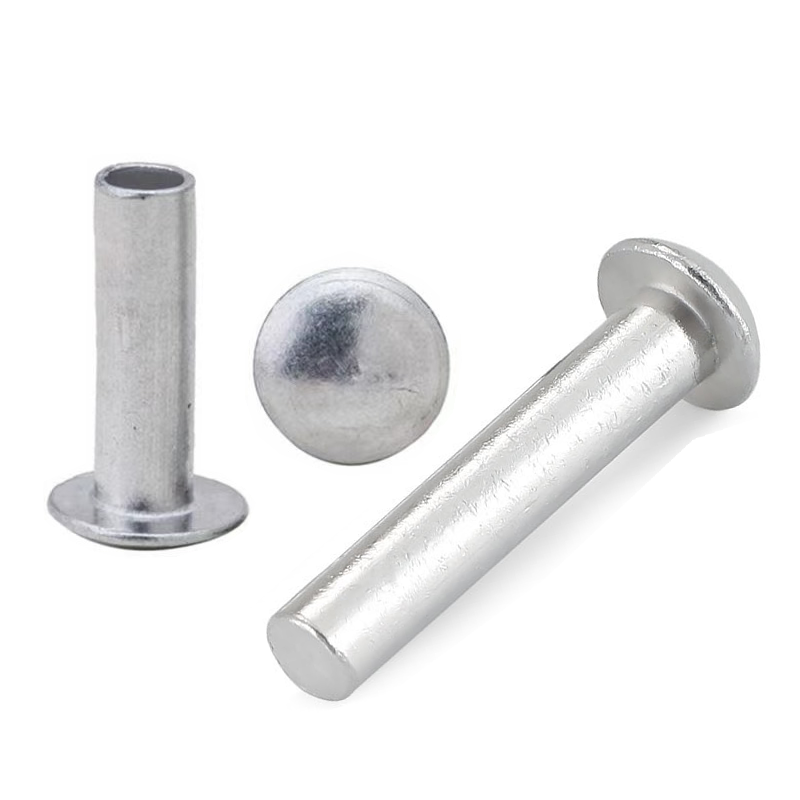

A Nuote Metals alumínium kerekfejű szegecseit pontosan erre a forgatókönyvre tervezték: dinamikus kötések, ahol a súly kritikus, de a megbízhatóság nem kockáztatható. A kupolás fej elnyeli az ütéseket és ellenáll a vibráció lazításának. Az alumínium test 65%-kal csökkenti a súlyt az acélhoz képest. A természetes oxidréteg pedig azt jelenti, hogy a beltéri szolgáltatáshoz nincs szükség bevonatra.

Ez nem egy általános célú alumíniumszegecs. Ez egy mozgásra kialakított rögzítő.

A mérnöki probléma – a vibráció megöli a szabványos szegecseket

Amikor egy ízület vibrál, az azt összetartó szorítóerő lassan csökken. A szegecsszár megnyúlik, a fej meglazul, és a kötés meghibásodik – gyakran látható figyelmeztetés nélkül. A lapos fejű szegecsek különösen sérülékenyek, mert kisebb az anyagtömege a szár felett, és nincs geometriai jellemzőjük, amely ellenállna a kilazulásnak.

A kerek fej geometriája megváltoztatja a fizikát:

• A kupola lengéscsillapítóként működik– az ütközési energia szétterül az íves felületen, ahelyett, hogy a fej-szár találkozásánál koncentrálna.

• 25-30%-kal nagyobb anyagtömeg a szár felett a lapos fejhez képest– nagyobb kihúzási ellenállás.

• Mechanikus retesz– megfelelően beállítva a domború műhelyfej olyan zárat hoz létre, amely ellenáll a vibrációs kilazulásnak.

• Alacsonyabb stresszkoncentráció -az ívelt profil elkerüli az éles sarkokat, ahol repedések keletkeznek.

A mező adatai:A vibrációs tesztek során (10–2000 Hz, 10 g) alumínium kerek fejű szegecseink 2,5-szer hosszabb szorítóerőt tartanak fenn, mint az azonos ötvözetű és átmérőjű lapos fejek.

Műszaki előírások

DIN 660 és DIN 124 megfelelői szerint gyártva. Egyedi méretek kaphatók.

Ötvözetek dinamikus kötésekhez:

5052:A legjobb korrózióállóság és kifáradási élettartam. Ideális tengeri és kültéri vibrációs berendezésekhez.

6061-T6:Legnagyobb szilárdság (310 MPa). A legjobb szerkezeti konzolokhoz és autókhoz.

1100:A leginkább képlékeny. A legjobb formázhatóságot igénylő alkalmazásokhoz.

Alumínium kerek fej vs. alumínium lapos fej vs. acél kerek fej

Ez nem egy általános anyag-összehasonlítás. Dinamikus, súlyérzékeny ízületekre jellemző.

Alumínium kerek fejű szegecsek: Legjobb olyan vibrációs szerelvényekhez, ahol számít a súly – repülőgépek belső terei, autókonzolok, hordozható berendezések. A kupola elnyeli az ütéseket; Az alumínium 65%-kal csökkenti a súlyt.

Alumínium laposfejű szegecsek: A legjobb statikus, alacsony profilú szerelvényekhez – elektronikai házakhoz, táblákhoz, HVAC panelekhez. Alacsonyabb profil, de alacsonyabb rezgésállóság.

Acél kerek fejű szegecsek:A legjobb a maximális szilárdsághoz és ütésállósághoz, ahol a súly nem számít – nehézgépek, sínelemek, szerkezeti acél.

A döntő tényező:Ha az ízület mozog, és fontos a súly, válasszon alumínium kerek fejet. Ha mozog, de a súly nem számít, válasszon acélt. Ha nem mozdul, válasszon lapos fejet.

Szilárd vs. félcsöves – vibráció-specifikus választás

Rezgő kötéseknél a tömör és a félcső közötti választás befolyásolja a hosszú távú megbízhatóságot.

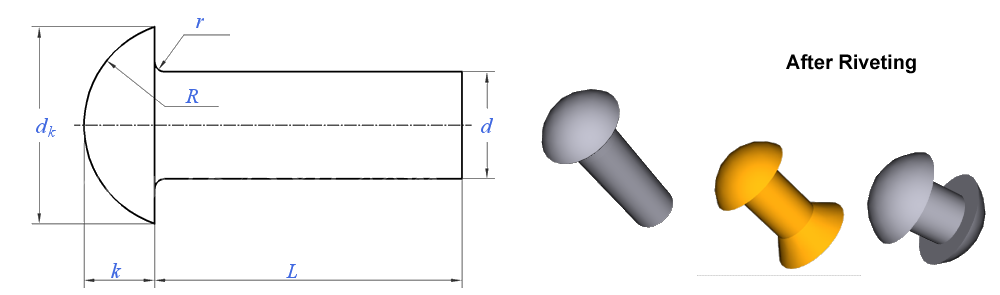

Tömör alumínium szegecsekteljes, erős műhelyfejet hozzon létre, amely jobban ellenáll a kilazulásnak állandó vibráció mellett. A teljesen feltöltött szár maximális kihúzási ellenállást és egyenletesebb mechanikai reteszelést biztosít. Ezek a jobb választás a kritikus dinamikus kötésekhez – autóipari konzolokhoz, repülőgép belső szerelvényekhez és felszerelési tartókhoz.

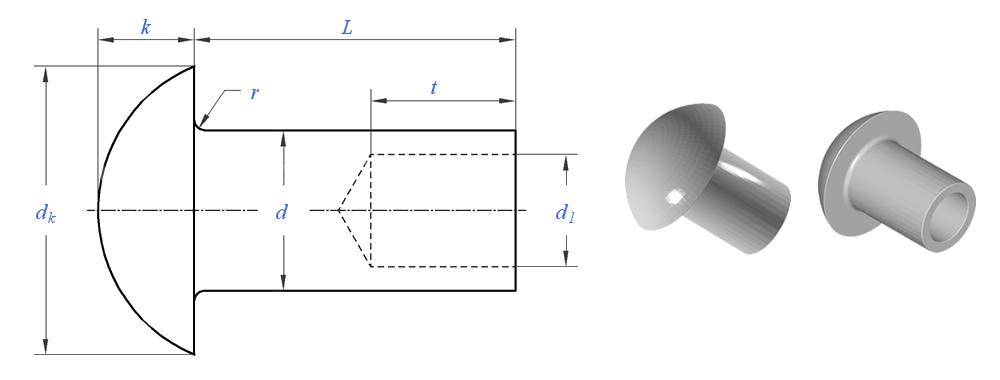

Félcsöves alumínium szegecsek50–60%-kal kisebb erővel állítják be, és gyorsabbak a gyártósorokon. A hengerelt hegy azonban valamivel vékonyabb műhelyfejet hoz létre, amely valamivel kisebb ellenállást biztosít a hosszú távú vibrációs lazítással szemben. Alkalmasak kisebb igénybevételű dinamikus alkalmazásokhoz – hordozható elektronikához, könnyű házakhoz és alacsony feszültségű konzolokhoz.

Javaslatunk:Minden olyan ízülethez, amely állandó vibrációt vagy időszakos ütést tapasztal, válassza a szilárd kötést. A kis többletköltséget a lényegesen hosszabb kötési élettartam indokolja. Kis teljesítményű vagy nagy térfogatú szerelvényeknél, ahol enyhe a vibráció, a félcsöves kialakítás elfogadható.

Galvanikus korrózió – A dinamikus alumínium kötések rejtett kockázata

A vibráció és a nedvesség együtt gyorsítja a galvanikus korróziót. Amikor az alumínium nedves vagy párás környezetben érintkezik acéllal, rézzel vagy sárgarézzel, az alumínium anóddá válik, és korrodálódik – gyakran a csatlakozási felületen, ahol a legnehezebb észlelni. A vibráció rontja a helyzetet, ha ismételten friss alumíniumot tesznek ki az elektrolitnak.

Hogyan előzzük meg a galvanikus korróziót a dinamikus alumínium kötésekben:

• Elszigetelje gáttal– használjon nejlon alátétet, szigetelőszalagot vagy eloxált felületet az alumínium és a különböző fémek között.

• Válassza ki a megfelelő befejezést– az eloxált vagy kromát konverziós bevonat csökkenti a galvanikus potenciált. Kültéri vagy tengeri használatra az eloxált 5052 a legjobb választás.

• Kerülje a rézzel való közvetlen érintkezést– a réz különösen agresszív az alumíniummal szemben nedves környezetben. Ha az alumíniumot rézzel kell összekötni, használjon bimetál átmeneti alátétet.

• Zárja le az illesztést– a szegecsfej körül található tömítőanyag megakadályozza a nedvesség bejutását.

A Nuote Metals eloxált vagy kromáttal bevont alumínium szegecseket tud szállítani, és tanácsot ad az adott anyagkombinációnak megfelelő legjobb szigetelési módszerről.

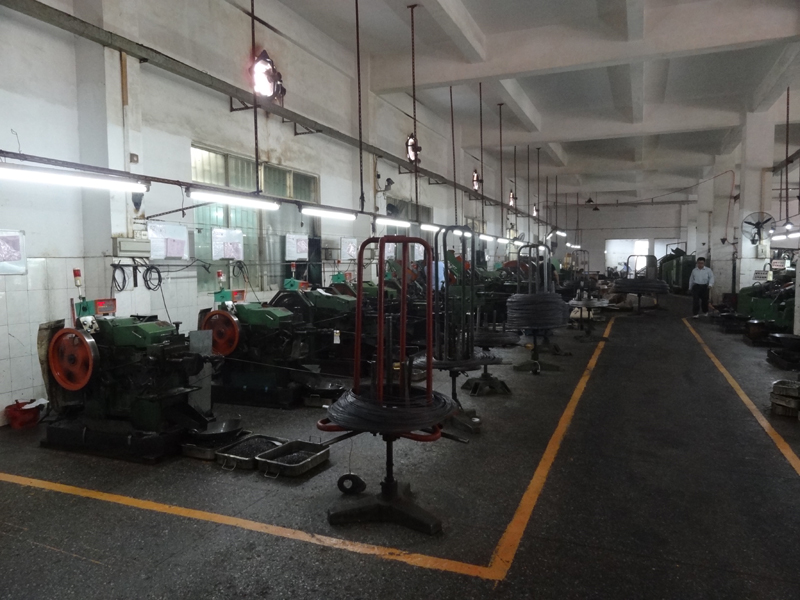

Hogyan szegecselnek a Nuote Metals mérnökei dinamikus terhelésekhez

Az alumínium lágyabb, mint az acél, és másképpen keményedik meg. A vibrációt túlélő kerek fej kialakításához többre van szükség, mint a szokásos szerszámokra.

Alumínium áramláshoz tervezett szerszámok:

Az alumíniumból készült kerek fejek hajlamosak megrepedni a fej és a szár találkozásánál, ha a filézési sugár túl éles. Minimum 0,5×d sugarat használunk, és polírozzuk a matricáinkat a mikrokarcok eltávolítására. A többlépcsős progresszív alakítás – három-négy ütem – lehetővé teszi az alumínium fokozatos áramlását, keményedés nélkül.

Rezgésvizsgálatot végzünk:

Minden tételt a következőkre tesztelnek:

Vibrációs fáradtság:10–2000 Hz-es sweep 8 órán keresztül, a bilincs terhelés megtartásának mérése.

Csökkentő hatás:2 kg súly 300 mm-től, fejdeformáció vagy repedés ellenőrzése.

Fej-szár filé ellenőrzése:20-szoros nagyítás a sugár integritásának ellenőrzéséhez.

Miért számít ez:A vibráció hatására megrepedő alumínium kerek fejű szegecs tönkreteszi az egész szerelvényt. Folyamatszabályozásunk biztosítja, hogy minden szegecs elnyeli az ütést, nem pedig átviszi a kötésre.

Ez az alkalmazás-specifikus tervezés az oka annak, hogy az űrrepülés, az autóipar és a hordozható berendezések gyártói a Nuote Metals-t választják az alumínium kerek fejű szegecsekhez.

Gyakran Ismételt Kérdések

1. kérdés: Használhatók-e az alumínium kerek fejű szegecsek repülőgépek belső tereiben?

V: Igen – és ezek gyakori választás a nem szerkezeti belső alkatrészekhez. A repülőgépek belsejében könnyű, nem mágneses és rezgésálló rögzítőelemekre van szükség. A 6061-T6 szegecseink 310 MPa szakítószilárdságot kínálnak, ami elegendő az üléskeretekhez, a felső szemetestartó konzolokhoz és a panelrögzítésekhez. A kritikus szerkezeti illesztések esetében az űrrepülési előírások általában speciális ötvözeteket és tanúsítványokat igényelnek a szabványos kereskedelmi minőségeken túl – a Nuote Metals anyagtanúsítványokat és vizsgálati jelentéseket is tud szállítani, de javasoljuk, hogy erősítse meg mérnöki hatóságával, hogy szabványos minőségeink megfelelnek-e az Ön légialkalmassági követelményeinek.

2. kérdés: Rezgő összeállításban alumínium kerek fejű vagy lapos alumínium szegecseket válasszak?

V: Válasszon kerek fejet a vibráló szerelvényekhez. A kupolás fejnek nagyobb anyagtömege van a szár felett, ami 25-30%-kal növeli a kihúzási ellenállást a lapos fejhez képest. Ennél is fontosabb, hogy a kupola alakja elnyeli a lökés- és ütési energiát, ahelyett, hogy átvinné az ízületbe. A vibrációs tesztek során a kerek fejű szegecsek jelentősen tovább tartják a szorítóerőt. A lapos fejű szegecsek jobbak a statikus, alacsony profilú alkalmazásokhoz, ahol a beszorulás aggodalomra ad okot. Ha a szerelvény elmozdul, vibrál vagy időszakos ütést tapasztal, a Nuote Metals alumínium kerek fejű szegecseket ajánl – és a maximális rezgésállóság érdekében válasszon tömör, semmint félcsöves szegecseket.

Q3: Hogyan akadályozhatom meg a galvanikus korróziót acél vagy réz alkatrészekkel ellátott alumínium szegecsek használatakor?

V: Galvanikus korrózió akkor következik be, amikor az alumínium nemesebb fémmel (acél, réz, sárgaréz) érintkezik elektrolit, például víz jelenlétében. A vibráció rontja a helyzetet azáltal, hogy ismétlődően friss alumíniumot tesz ki. Ennek megakadályozása érdekében: (1) Használjon záróréteget – nejlon alátétet, szigetelőszalagot vagy védőbevonatot. (2) Válasszon eloxált vagy kromát konverziós felületeket. (3) Kerülje a közvetlen alumínium-réz csatlakozásokat a szabadban, hacsak nem szigeteli el. Beltéri, száraz környezetben a közvetlen érintkezés általában elfogadható. A Nuote Metals eloxált alumínium kerek fejű szegecseket szállít, és tanácsot ad az adott anyagkombinációnak és környezetnek megfelelő legjobb szigetelési módszerről.
