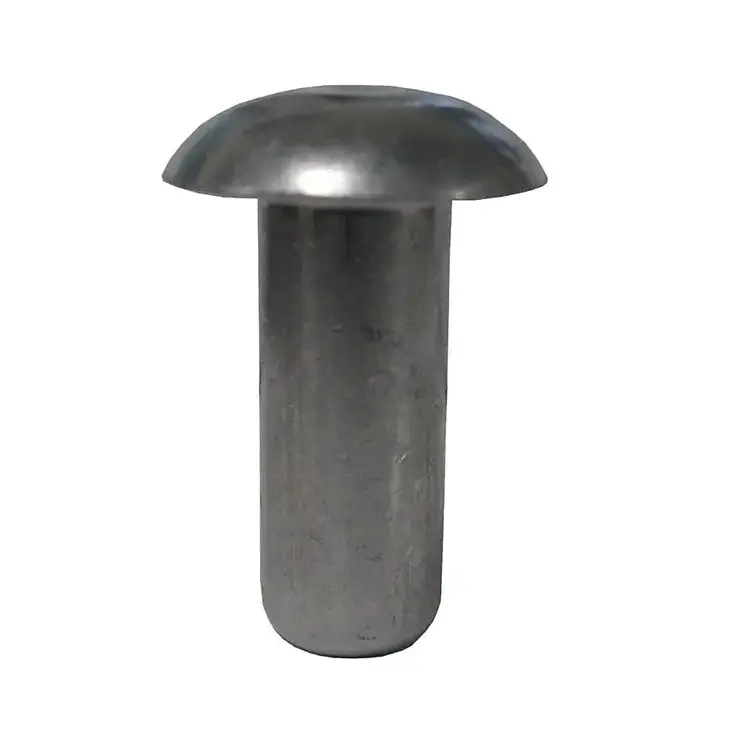

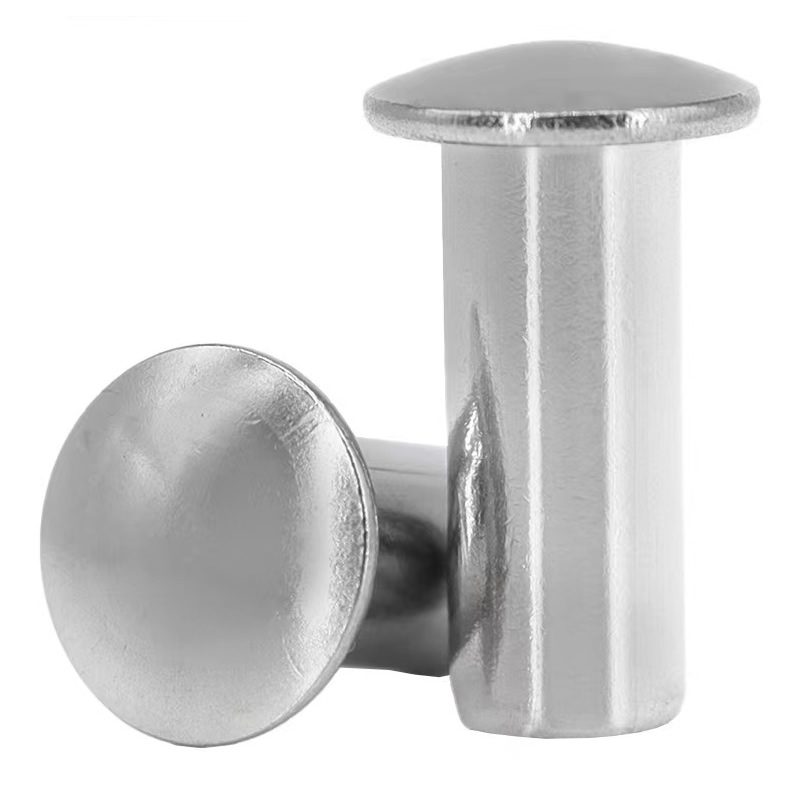

Univerzális fejű tömör szegecsek

Az univerzális fej a svájci kések rögzítőeleme – szinte mindent jól csinál. Ha egy kerek fej túl keskeny és a rácsos fej túl széles, az univerzális fejű tömör szegecs a megoldás. A szár 2,0–2,2-szeresének megfelelő fejátmérőt kínál – szélesebb, mint a kerek (1,6–1,8×), keskenyebb, mint a rácsos (2,2–2,8×) –, sima, sugárzott profillal, amely bármilyen felületen jól mutat.

Ha nem biztos abban, hogy melyik fejtípust válassza, az univerzális fej a biztos megoldás. Szinte minden alkalmazásban, szinte minden anyagban működik, és profinak tűnik.

Univerzális vs. Round vs. Truss – a „csak megfelelő” fej

Mikor válasszon univerzális fejet: Vegyes anyagokat (fém + műanyag, fém + fa, fém + kompozitok) szerel össze. Egyensúlyt szeretne a csapágyfelület és a profil között. Nem biztos benne, hogy melyik fejstílust válassza – az univerzális a biztonságos alapértelmezés.

Egy valódi alkalmazás – Lakossági kapupánt

Egy vasalatgyártó lakossági kapupántok és reteszek sorozatát gyártotta. A kapuelemek porszórt acélból készültek, műanyag csapágybetétekkel. A meglévő kerek fejű szegecsek túl keskenyek voltak – többszöri használat után a fejek áthúzták a porszórt acélt. A rácsos fejszegecsek túl szélesek voltak – terjedelmesnek és ipari jellegűnek tűntek egy lakossági terméken.

Horganyzott acél univerzális fejű tömör szegecseket szállítottunk – 5,0 mm-es szár, 10,5 mm-es fej, 16,0 mm teljes hosszúság. Az univerzális fej további csapágyfelületet biztosított ahhoz, hogy megakadályozza az áthúzást anélkül, hogy terjedelmesnek látszana. A sima, sugaras profil illeszkedett a lakóépülethez. Az ügyfél 1000 szegecset tesztelt 500 kapukészletben. 10 000 nyitási-zárási ciklus és kültéri expozíciós tesztelés után nincs áthúzás, nincs lazítás. Ma már univerzális fejű tömör szegecseket rendelnek évente 200 000 darabos tételben.

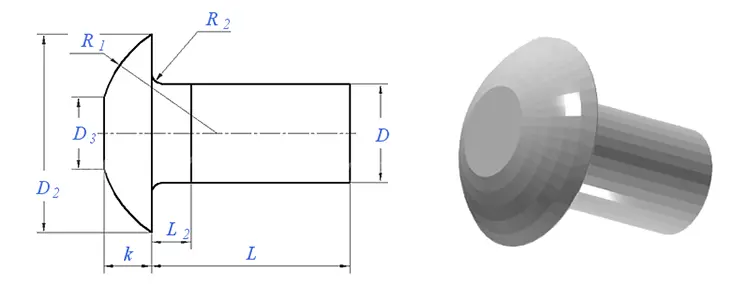

Meghatározás – Anyagok, méretek és kivitel

Öt anyagból gyártunk:

Amit nyújtasz:

A szár átmérője– 1,5-8,0 mm

Fej átmérője– tudjuk ajánlani az anyaga alapján

Teljes hossz– anyaghalmaz vastagságából számolunk

Anyag– válasszon a fenti öt lehetőség közül

Befejezés– cink, passzivált, lakkozott, nikkelezett, eloxált, antik stb.

Hosszszabály tömör szegecsekhez:Teljes hossz = anyagköteg vastagsága + (1,2–1,5 × szárátmérő).

Minta átfutási idő:szabvány 5-10 nap; egyedi szerszámok: 15-20 nap.

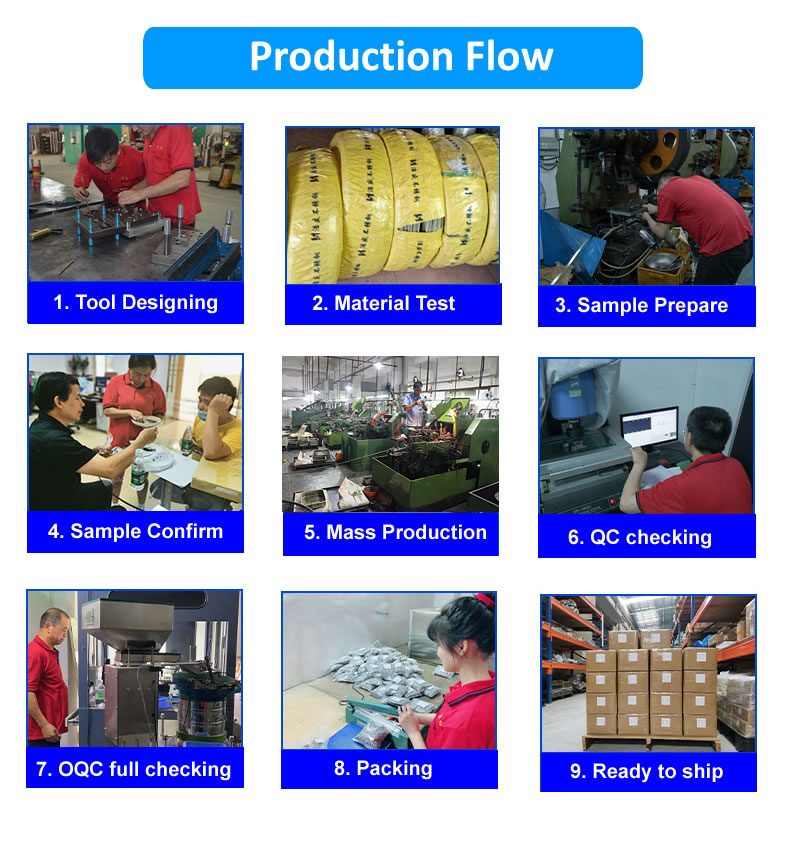

Gyártási folyamatunk – a nyersanyagtól a kész szegecsig

1. Nyersanyag beszerzés –Minősített huzal jóváhagyott malomból. Minden tekercs malomvizsgálati tanúsítvánnyal és hőszámmal rendelkezik.

2. Beérkező anyagok ellenőrzése– Az átmérő, a keménység és az anyagösszetétel gyártás előtt ellenőrizve. A specifikáción kívüli tekercsek elutasításra kerülnek.

3. Szerszám előkészítés –Az új méretekhez keményfém fejlécek tervezése és megmunkálása történik. A szabványos méreteknél a meglévő szerszámokat megvizsgálják és beállítják.

4. Első cikkvizsgálat– Az első 10 szegecs mérése egy optikai komparátoron történik. A gyártás megkezdése előtt minden méretnek meg kell egyeznie a rajzzal.

5. Tömeggyártás– A folyamat közbeni ellenőrzések meghatározott időközönként történnek (5 szegecs 500 darabonként). Bármilyen méretbeli eltolódás azonnali nyomásleállást vált ki.

6. Folyamat közbeni ellenőrzés –2000 darabonként 3 szegecset állítunk be a tényleges anyag mintájába. A rögzítés szimmetria és feszessége szempontjából megvizsgálva.

7. Végső kimenő ellenőrzés– 100%-os optikai válogatás a kritikus méretekhez. Az AQL minta manuálisan ellenőrizve. Minden szállítmányhoz méretjelentés, anyagtanúsítvány és megfelelőségi tanúsítvány.

Gyorsreferencia – Méretek, tűrések és anyagok

Ügyfelek megbíznak a különböző iparágakban

Három kérdés, amire gyakran válaszolunk

K: "Mikor válasszak univerzális fejet kerek fej helyett?"

V: Az univerzális fej szélesebb (2,0–2,2× szárátmérő, szemben az 1,6–1,8×) és valamivel alacsonyabb, mint egy kerek fej. A vizuális különbség finom, de a funkcionális különbség valódi: az univerzális fej nagyobb teherbírást biztosít, hogy megakadályozza a kevert anyagok áthúzását. A szűk lyukakkal rendelkező fém-fém szerelvényekhez a kerek fej továbbra is a jobb választás. Vegyes anyagokhoz – acéltól műanyagig, acéltól fáig, acéltól kompozitig – az univerzális fej a biztonságosabb megoldás.

K: "Miért jó választás az univerzális fejű tömör szegecs vegyes anyagokhoz?"

V: A vegyes anyagú szerelvények tágulási sebessége, keménysége és teherbírása eltérő. Az acél és a műanyag terhelés alatt eltérően viselkedik. Az univerzális fej sima, sugárzott profilja és kiegyensúlyozott fejátmérője egyenletesen osztja el az erőt mindkét anyag között, anélkül, hogy nyomot hagyna vagy áthúzna. A kapu vasalatházában az univerzális fej mind a porszórt acélon, mind a műanyag csapágybetéteken dolgozott – ahol egy kerek fej áthatolt volna, és a rácsos fej túlságosan iparinak tűnt volna.

K: "Használhatók-e az univerzális fejű tömör szegecsek kültéren?"

V: Igen, megfelelő anyaggal és kivitelben. Kültéri alkalmazásokhoz rozsdamentes acélt (SUS304) ajánlunk passzivált felülettel a tartós korrózióállóság érdekében – 200-500 óra sópermet. Általános kültéri használatra, ahol a pénztárca aggodalomra ad okot, a horganyzott szénacél sárga kromáttal 96 órán keresztül ellenáll a sópermetnek. A kapuvasalat esetében az ügyfél horganyzott acélt választott, mert a kapuk védettek voltak (veranda alatt), és jelentős költségmegtakarítást értek el.
