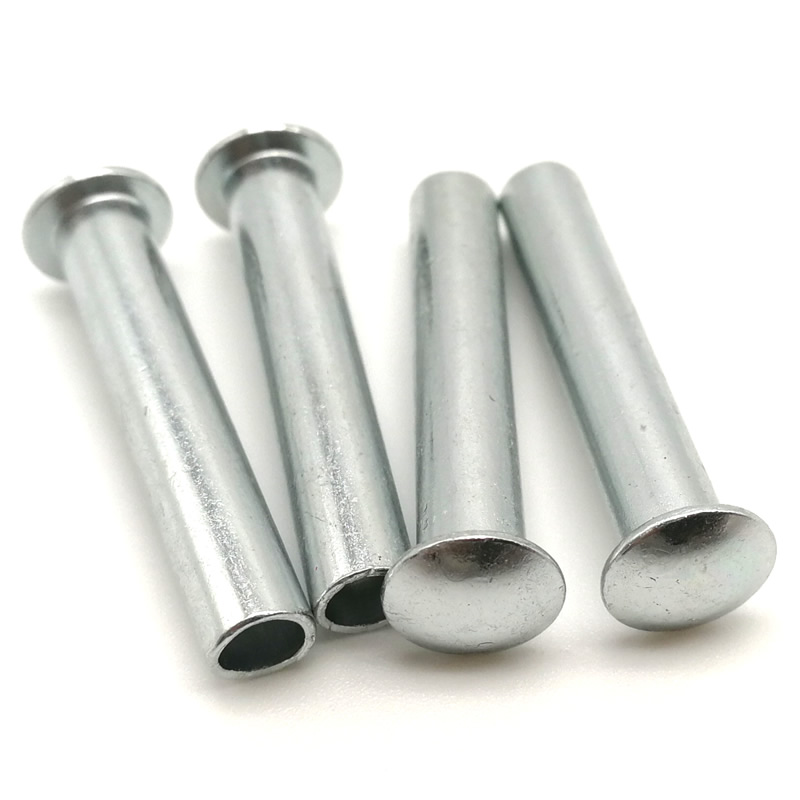

Rácsos fej fél üreges szegecsek

Egy szabványos kerek fejű szegecs fejátmérője körülbelül 1,6-1,8-szorosa a szár átmérőjének. Ez jól működik a fém-fém kötéseknél. De ha műanyagot, kompozitot, vékony fémlemezt vagy fát rögzít – ez a keskeny fej gyakran áthúzódik. A csapágyfelület egyszerűen nem elég nagy.

A rácsos fejű fél üreges szegecsek ezt a szár 2,2-2,8-szorosának megfelelő fejátmérővel oldják meg – a szabványos fejtípusok közül a legszélesebb. A széles, alacsony kupola nagyobb területen osztja szét a terhet, megállítja az áthúzást, és elég alacsonyan ül, hogy elkerülje a beakadást.

És mivel félig üregesek, a faroknál lévő sekély üreg körülbelül 70%-kal csökkenti a rögzítőerőt a tömör szegecsekhez képest. Extra szélesség. Kisebb erő. Ugyanaz az állandó ízület.

Rácsos fej vs. kerek fej – Miért számít a szélesség?

A rácsos fejet néha "kocsidoboz-szegecsnek" is nevezik, mert eredetileg fémszalagok fából készült kocsidobozokhoz való rögzítésére használták. Az elv ma is ugyanaz – a széles fej megakadályozza, hogy a szegecs áthúzódjon a puha vagy törékeny anyagokon.

Válasszon rácsos fejet, ha:Ön műanyagot, kompozitot, vékony fémlemezt, puhafát vagy bármilyen más anyagot rögzít, amelyen egy szabványos fej áthatol. A lyuk túlméretezett, és szélesebb fejre van szüksége, hogy lefedje. Alacsony profilra van szüksége, de maximális csapágyfelületet szeretne.

A rácsos fej félig üreges a szilárd ellen – az üreges előny

A félig üreges kialakítás csak a faroknál duzzad, így ideális olyan szerelvényekhez, ahol a környező anyag nem sérülhet meg. A rácsos fejű fél üreges szegecseket gyakran használják műanyagokhoz, kompozitokhoz, vékony fémlemezekhez és olyan alkalmazásokhoz, ahol az áthúzás aggodalomra ad okot.

Anyagok és felületek – amit kínálunk

Anyagok:Szénacél (horganyzott), rozsdamentes acél (304/316, passzivált), sárgaréz (C2680), réz (C11000), alumínium (1100/5052/5056)

Befejezések:Horganyzott, nikkelezett, passzivált, lakkozott, fekete oxid, sima

Egy igazi alkalmazás – műanyag kerti zsámoly ülőke

Egy műanyag kerti ülőkék gyártója kerek fejű szegecsekkel rögzítette a fém lábtartókat a polipropilén üléshez. A keskeny csapágyfelület többszöri használat után áthúzódott a műanyagon. A kerek fejek nem sikerültek; lapos fejek jelölték a felületet. Az ügyfélnek szélesebb fejre volt szüksége – és egy félüreges kialakítás kis erővel történő beépítésére volt szüksége, hogy elkerülje a műanyag repedését.

Horganyzott acél rácsos fejű fél üreges szegecseket szállítottunk – 4,0 mm-es szár, 11,0 mm-es fej, 10,0 mm-es hordóhossz. Az extra széles fej nagyobb területen osztotta el a terhelést – nincs több áthúzás. A fél üreges üreges beállítóerő 3,5 tonnáról 1,0 tonnára csökkenti – nincs feszültségrepedés a műanyagban. Az ügyfél 500 székletet tesztelt. 10 000 terhelési ciklus után nulla hiba. Most évente 150 000 darabos tételben rendelnek rácsos fejű fél üreges szegecseket.

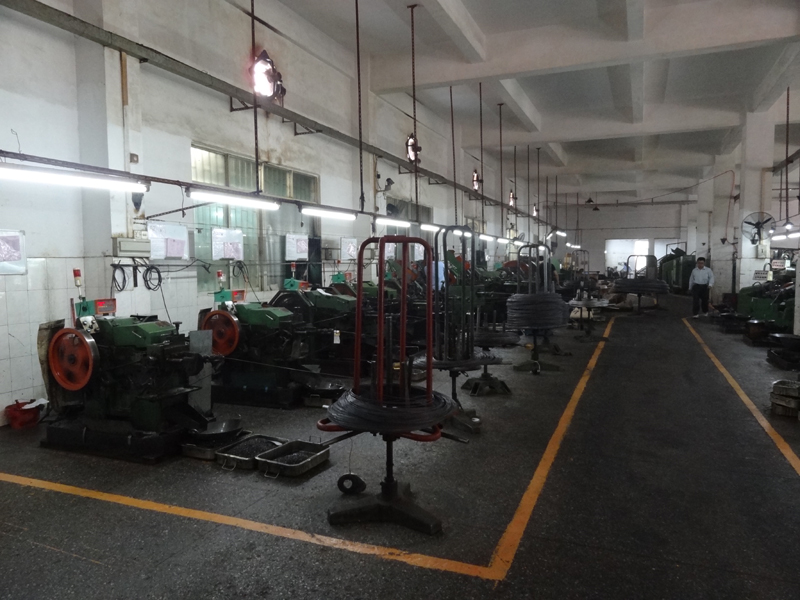

Gyártásunkon belül – 45 gép, több mint 10 éves tapasztalat

A dongguani üzemünkben 45 hidegfejű gépen gyártunk rácsos fejű fél üreges szegecseket. 0,8-10 mm átmérőjű szegecsek gyártására alkalmas.

Amit gyártunk:Szabványos szegecsek nagy volumenű rendelésekhez és egyedi szegecsek nem szabványos fejprofillal vagy hosszúsággal.

Ki készíti őket:Vezető technikusaink átlagosan 10+ éves hidegfejezési tapasztalattal rendelkeznek. Megértik, hogyan képződik a széles rácsos fej gyűrődés nélkül – a fémnek egyenletesen kell befolynia a szerszámba, hogy létrehozza az alacsony, széles kupolát.

Amit ellenőrizünk:Üregmélység (a hordó hosszának 45–55%-a), fejátmérő, fejmagasság, szárátmérő, keménység – minden tételben.

Gyártási sebesség:Akár 400 darab percenként szabványos átmérőken.

Együttműködés az ügyfelekkel világszerte

Rácsos fejű fél üreges szegecseket szállítunk Észak-Amerika, Európa és Ázsia gyártóinak. Ügyfeleink építenek:

• Műanyag bútorok és kerti termékek – Székek, zsámolyok, asztalok, tárolóedények
• HVAC berendezések – Légcsatorna csatlakozások, ventilátorházak, panel szerelvények
• Készülékek – Műanyag házak, csuklópontok, panelrögzítések
• Autóipar – Belső kárpitpanelek, puha szerelvények, motorháztető alatti alkatrészek
• Jelzések és kijelzők – Akril és fémlemez rögzítés
• Elektronikai házak – Műanyag és vékony fém házak

Kis összeszerelő műhelyekkel és nagy OEM-ekkel egyaránt együttműködünk – a gyors prototípus-készítéstől a nagy volumenű gyártásig. Erősségünk a rugalmasság: egyedi méretek, gyors minták és egyenletes minőség bármilyen mennyiségben.

Két kérdés, amire gyakran válaszolunk

K: "Mi történik, ha szabványos kerek fejű szegecset használok egy műanyag szerkezeten a rácsos fej helyett?"

V: A leggyakoribb hiba az áthúzás. A kerek fej fejátmérője mindössze 1,6-1,8-szorosa a szárnak – a csapágyfelület túl kicsi a puha anyagokhoz. Idővel vagy terhelés alatt a fej belehúzódik a műanyagba - az ízület meghibásodik. A rácsos fej a szár 2,2-2,8-szorosával nagyjából kétszeres területre osztja szét a terhelést. A fenti kerti zsámolytokban kerek fejek hibáztak; rácsos fejek tartottak. Ha bármilyen puha vagy törékeny anyagot rögzít, a rácsos fej nem ajánlott – ez a megfelelő rögzítő.

K: "Beállíthatom a rácsos fejű fél üreges szegecseket kéziszerszámmal, vagy szükségem van egy pneumatikus présre?"

V: Mindkettő működik, de a választás a hangerőtől függ. Kis mennyiségek esetén (500 szegecs alatt) a kézi szegecsnyomó vagy egy beállító lyukasztó kalapács jól működik – helyezze a szegecset egy acéllemezre, helyezze be a lyukasztót, és üsse meg egyszer. Gyártási mennyiségek (1000+ szegecs) esetén erősen javasoljuk a pneumatikus vagy hidraulikus prést – ez egyenletes beállítási erőt, gyorsabb ciklusokat, kevesebb kezelő fáradtságot biztosít, és megakadályozza a széles rácsos fej sérülését. A legfontosabb követelmény: a beállító bélyegnek lapos vagy enyhén homorú felülettel kell rendelkeznie, amely illeszkedik a rácsos fej profiljához, hogy elkerülje a fej jelölését. Az Ön szegecsméreteinek megfelelő beállító szerszámokat tudunk szállítani – a szerszámok átfutási ideje 5-7 nap.
