Félcső szegecsek

Félcső alakú szegecsekÖn határozza meg, amikor egy tömör szegecs erejére van szüksége, de a gyártósora nem engedheti meg magának azt a nehéz prést, lassú ciklust és nagy beállítási erőt, amelyet a tömör szegecsek igényelnek. A félcsöves kialakítás – a farok végén sekély üreg, jellemzően a hordó hosszának 45-55%-a – csak azt jelenti, hogy az üreges rész vékony fala gurul kifelé a beépítés során. Az eredmény: gyorsabb összeszerelés, könnyebb szerszámok és minden alkalommal egyenletes rögzítés.

Amikor az összeszerelősor sebességgel fut, és az ízületeknek még mindig tartaniuk kell, a félcső alakú szegecsek szállítanak.

Félcsöves vs. tömör vs. telicsöves – a helyes kialakítás kiválasztása

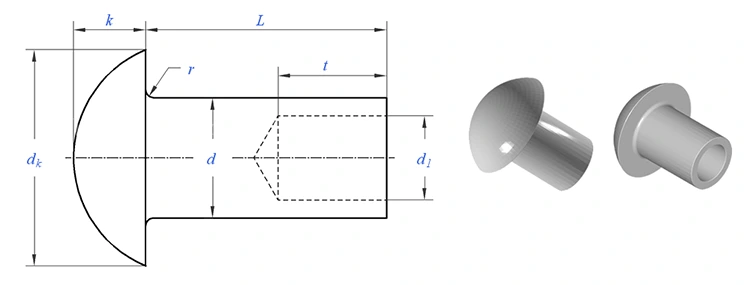

A félcső alakú szegecs meghatározó jellemzője a farok végén található sekély üreg – jellemzően a henger hosszának 45-55%-a. A beszerelés során ennek az üreges résznek csak a vékony fala gördül kifelé, hogy kialakítsa a rögzítést. Ez alapvetően különbözik a tömör szegecstől (teljesen tömör) és a teljes csőszerű szegecstől (teljesen üreges).

A legtöbb ipari, bútor-, autó- és hardveralkalmazáshoz a félcső alakú szegecs biztosítja az erő és a gyártási hatékonyság legjobb egyensúlyát.

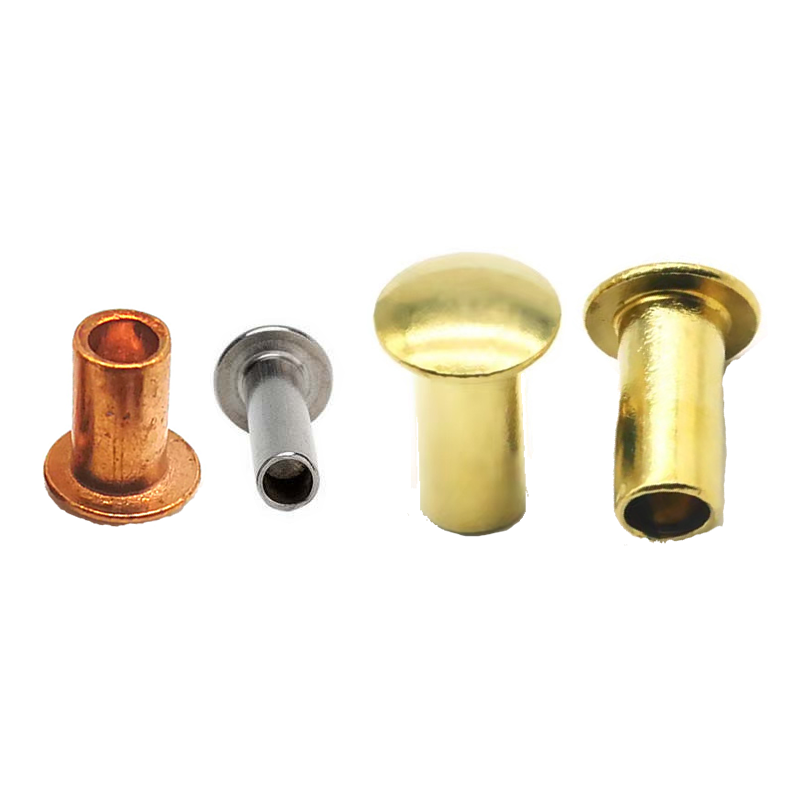

Anyagok és fejstílusok – amit kínálunk

Öt anyagcsaládban és nyolc fejstílusban kaphatók, hogy megfeleljenek az alkalmazási követelményeknek.

Elérhető fejstílusok:

Kivitel: horganyzott, fekete oxid, passzivált, lakkozott, nikkelezett, antikolt, eloxált, sima – anyagtól függően.

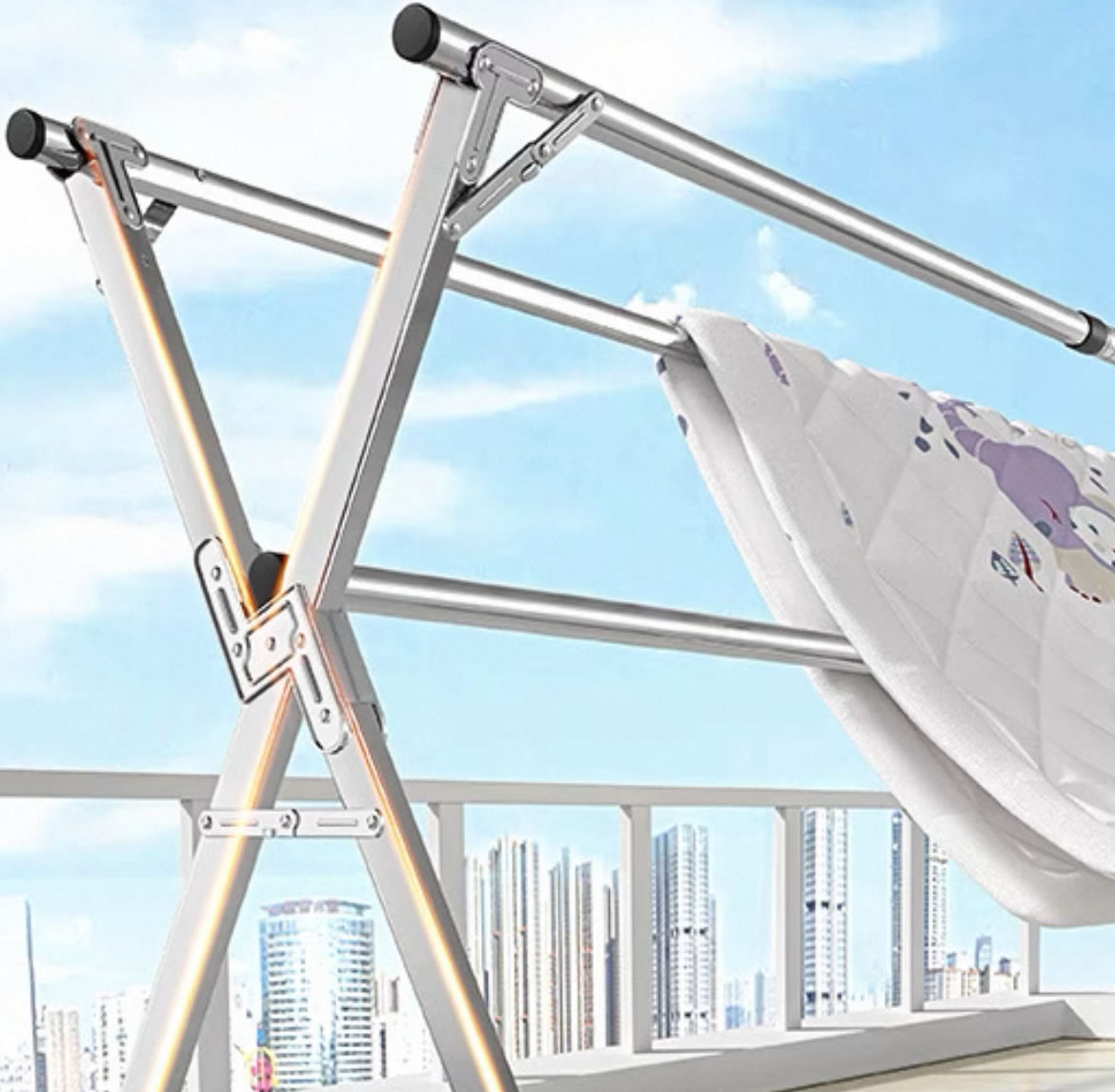

Egy valódi alkalmazás – alumínium ruhaszárító állvány

A hordozható ruhaszárító állványok egyik gyártója alumíniumszegecsekkel szerelte össze összecsukható állványaik ollós csuklópántjait. A meglévő szegecsek tömör alumíniumból készültek – működtek, de az összeszerelősor lassabb volt, mint a megrendelő akarta. A nagy beállítási erő gondos présbeállítást igényelt, és minden eltolódás a vékony alumíniumcső eltorzulását okozta. Az ügyfél gyorsabb összeszerelést akart, anélkül, hogy feláldozná a kötési szilárdságot.

Elemeztük a meghibásodási módot: a tömör szegecsek túl lettek specifikálva ehhez az alkalmazáshoz. A csuklócsuklók terhelése mérsékelt volt – néhány kilogramm nedves ruha –, és a csövek vékonysága miatt nagy volt a torzulás veszélye. A megoldás egy félcsöves kialakítás volt, amely csökkenti a beállítási erőt, ugyanakkor több mint elegendő erőt biztosít.

A Nuote Metals alumínium félcső félcső szegecseket szállított – 4,0 mm-es szár, 7,0 mm-es kerek fej, 10,0 mm-es hordóhossz, sima felület. A félcső alakú üreg több mint 60%-kal csökkentette a beállítási erőt, kiküszöbölve a csőtorzulást. Az alumínium anyaga passzolt a rack keretéhez. A kerek fej tiszta, egyenletes megjelenést biztosított.

Az ügyfél 1000 szegecset tesztelt 500 állványon. 10 000 hajtogatási ciklus után 15 kg terheléssel, nincs torzítás, nincs lazulás. Az összeszerelési sebesség 35%-kal nőtt, a selejtezési arány pedig nulla közelébe esett. Jelenleg félcső alakú szegecseket rendelnek évente 300 000 darabos tételben.

A szegecsek meghatározása – mire van szükségünk Öntől

Egyedi gyártásúak az Ön pontos igényei szerint. Íme, mire van szükségünk ahhoz, hogy megfelelő legyen a specifikáció.

A szükséges méretek:

• A szár átmérője 1,5-8,0 mm
• Hordóhossz – a fej aljától a szár végéig mérve. Ezt az anyaghalmaz vastagságából számítjuk ki.
• Fejstílus – kerek, lapos, ovális, rácsos, serpenyős, univerzális, gombás vagy süllyesztett
• Fejátmérő – az Ön csapágyfelületi igényének megfelelően

Az Ön által hozott döntések:

• Anyaga - acél, rozsdamentes, sárgaréz, réz vagy alumínium
• Kivitel – tömör vagy félcsöves
• Kivitel – cink, passzivált, lakkozott, nikkel, eloxált, antik, stb.

Ha nem biztos a hordó hosszában vagy a fej átmérőjében:Küldje el nekünk az anyaghalmaz vastagságát vagy egy mintadarabot. Javasoljuk az optimális méreteket. A mérnöki tanácsadásért nem számítunk fel díjat.

Minta átfutási idő:5-10 nap szabványos specifikációk esetén. Egyedi szerszámozás: 15-20 nap.

A nyersanyagtól a kész szegecsig – gyártási munkafolyamatunk

A félcsöves szegecseket hidegfejezéssel alakítják ki – ez a folyamat szobahőmérsékleten, nagy sebességű prések és precíziós szerszámok segítségével formálja a fémet. Lépésről lépésre hogyan tesszük ezt.

Anyagbeszerzés– Minősített huzalt vásárolunk jóváhagyott malomoktól. Minden tekercs malomvizsgálati tanúsítvánnyal és hőszámmal rendelkezik a teljes nyomon követhetőség érdekében. Megfelelő dokumentáció nélkül tekercset nem fogadunk el.

Beérkező anyagok ellenőrzése– Minden tekercs átmérőjét (lézermikrométer, ±0,02 mm) és keménységét (Rockwell teszter) ellenőrzik. Acélhoz HRB 70–85 szükséges. A spektrométer az anyag összetételét ellenőrzi. A specifikáción kívüli tekercseket a rendszer visszautasítja, mielőtt elérné a gyártási szintet.

Hideg irány– A huzal egy többállomásos hideg gyűjtőbe kerül. Egyetlen folyamatos sorozatban:

• A vezetéket a szár pontos átmérőjére kell húzni
• Vágja pontos hosszra
• Az első ütés négyzet alakúvá teszi a nyersdarabot
• A második ütés a fejet formálja (a nyolc fejstílus bármelyike)
• A harmadik ütés a félüreges üreget 45–55%-os mélységben extrudálja

Bevonat vagy bevonat– Cink, passziválás, lakk, nikkel, eloxálás vagy egyéb felületkezelés az előírásoknak megfelelően történik. A bevonat vastagságát XRF ellenőrzi.

Végső ellenőrzés– 100%-os optikai válogatás a kritikus méretekhez. Az AQL minta manuálisan ellenőrizve. Minden tételhez méretjelentés és tanúsítvány.

Mitől működik a hidegfejezés a félcső alakú szegecseknél:

• Az üreg mélységének pontosnak kell lennie – túl sekély, és a beállítási erő nagy marad; túl mély, és a csattanás gyenge.
• A hidegfejes megmunkálás megkeményíti az anyagot, hőkezelés nélkül 15-20%-kal növeli a felületi keménységet.
• A folyamatba beépül a következetesség – minden szegecs illik az elsőhöz.

Minőségellenőrzés – Mit ellenőrizünk, miért számít

Ellenőrzési folyamatunk:

• Bejövő huzal – Az átmérőt és a keménységet a gyártás megkezdése előtt ellenőrizzük. A spektrométer az anyag összetételét ellenőrzi.
• Első cikk – 10 szegecs optikai komparátoron mérve. Minden méret ellenőrizve – szár, fej, hordóhossz, üregmélység.
• Folyamatban – 5 szegecs 500 darabonként. A kritikus méretek digitális féknyergekkel ellenőrizve. Bármilyen sodródás megállítja a prést.
• Kötéspróba – 2000 darabonként, mintaanyagba beállítva. Megvizsgálták a rögzítést szimmetria, tömítettség és repedés szempontjából.
• Végső válogatás – 100%-os optikai ellenőrzés. Az AQL minta manuálisan ellenőrizve.

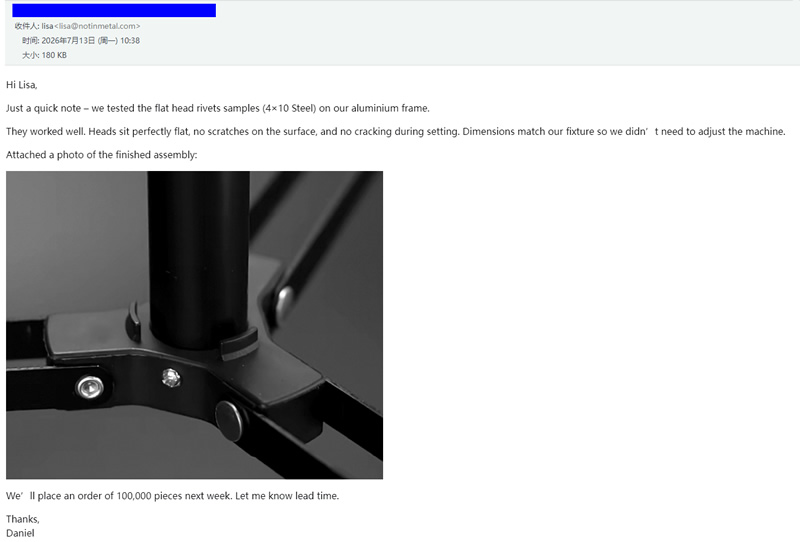

Ügyfeleink véleménye – Valódi visszajelzés

Nem csak a minőséget követeljük – hagyjuk, hogy ügyfeleink beszéljenek helyettünk. A fenti képek valós visszajelzéseket mutatnak azoktól az ügyfelektől, akik gyártósoraikon használták félcső szegecseinket. A bútorgyártóktól az elektronikai összeszerelőkig megosztják tapasztalataikat termékeink minőségével, szállítási megbízhatóságával és műszaki támogatásunkkal kapcsolatban.

Az Ön rendelése – amit küldünk Önnek

Amikor a szegecseid megérkeznek, többet kapsz, mint a terméket. Teljes nyilvántartást mellékelünk arról, hogy mi készült és hogyan ellenőrizték.

Amit a dobozban találsz:

• Szegecsek lezárt polizsákban – Felcímkézve cikkszámmal, tételszámmal és mennyiséggel. Nincsenek laza részek, nincs találgatás.
• Anyagtanúsítvány – Az eredeti tekercs kémiai összetétele és szakítószilárdsága. A hőszámra visszavezethető.
• Ellenőrző lap – A tételből származó 10 szegecs tényleges méretei. Rögzítjük a szár átmérőjét, a fej átmérőjét, a fej magasságát, a hordó hosszát és az üreg mélységét.
• Kidolgozási tanúsítvány – bevonatos szegecsekhez, XRF vastagságellenőrzés.
• Megfelelőségi dokumentum – Minőségbiztosítási vezetőnk írta alá, egyedi tételszámmal a nyomon követhetőség érdekében.
• A másolatokat öt évig őrizzük meg – de javasoljuk, hogy a sajátját is őrizze meg.

Tanúsítvánnyal rendelkezik:ISO 9001:2015, RoHS, REACH

Három kérdés, amire gyakran válaszolunk

1. kérdés: Félcső alakú szegecseket használok, és ezek a beállítás során folyamatosan repednek. Mi okozza ezt és hogyan tudom orvosolni?

V: A beállítás közbeni repedés az egyik leggyakoribb probléma, amiről hallunk. Íme a legvalószínűbb okok és megoldások:

1. ok: Nem megfelelő anyag az alkalmazáshoz. A rozsdamentes acél gyorsan megkeményedik, és hajlamosabb a repedésre, mint az acél vagy a sárgaréz. Ha használrozsdamentes félcső alakú szegecsekés repedéseket tapasztal, fontolja meg az alacsony szén-dioxid-kibocsátású acélra vagy sárgarézre váltást – ezek megbocsátóbbak a kötés során.

2. ok: Az üreg mélysége túl mély. Ha az üreg meghaladja a hordó hosszának 55%-át, a fennmaradó falvastagság túl vékony ahhoz, hogy támogassa a gördülést. A megoldás egyszerű – az üreg mélységét a hordóhossz 45-50%-ára állíthatjuk. Küldje el nekünk aktuális szegecsét és megmérjük az üreg mélységét.

3. ok: A beállítási erő túl nagy. A félcső alakú szegecseknek csak a tömör szegecsekhez szükséges erő 25-30%-ára van szükségük. Ha a présgép túl magasra van állítva, az üreges fal inkább megreped, mint simán gördül. Csökkentse a beállítási erőt 30%-kal, és tesztelje újra.

4. ok: Az anyagköteg vastagsága nem megfelelő. Ha a hordó hossza túl rövid, az üreges rész leereszkedik, mielőtt a rögzítés teljesen kialakulna. A hordó hosszának 1,5–2,0 mm-rel hosszabbnak kell lennie, mint a teljes anyaghalmaz vastagsága. Mérje meg a köteg vastagságát és küldje el nekünk – mi ellenőrizzük a hordó hosszát.

Ha ezek egyike sem oldja meg a problémát, küldjön mintát repedt szegecseiről és anyaghalmáról. Elemezzük a hibát, és konkrét javítást javasolunk – ingyenesen.

2. kérdés: Használhatom őket kültéri alkalmazásokban?

V: Igen, megfelelő anyaggal és kivitelben. Kültéri alkalmazásokhoz a következőket ajánljuk:

Rozsdamentes acél (304 vagy 316) passzivált felülettel a tartós korrózióállóság érdekében

Horganyzott acél sárga kromáttal a 96 órás sópermetezési ellenállásért (alkalmas védett kültéri használatra)

Alumínium eloxált felülettel, könnyű kültéri szerelvényekhez

3. kérdés: Hogyan válasszam ki a megfelelő hengerhosszt egy félcső alakú szegecshez?

V: Válasszon olyan hordóhosszt, amely körülbelül 1,5–2,0 mm-rel hosszabb, mint a teljes anyagköteg vastagsága. Például, ha két 2 mm-es lapot (összesen 4 mm-es) összeilleszt, válasszon 5,5–6,0 mm-es hordóhosszt. Ez az extra hosszúság elegendő anyagot biztosít ahhoz, hogy az üreges rész kifelé gördüljön, és biztonságos rögzítést hozzon létre anélkül, hogy a fenékre süllyedne. Ha a hordó túl rövid, gyenge lesz a rögzítés. Túl hosszú, és a hordó összegyűrhet. Küldje el nekünk az anyagköteg vastagságát, és mi ajánljuk a pontos hosszt.
