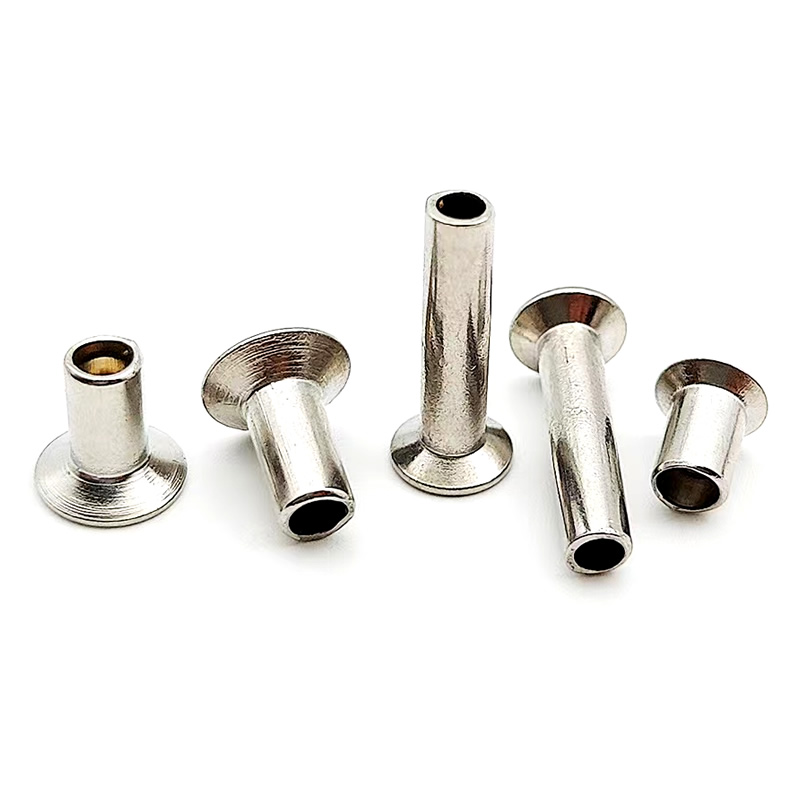

Süllyesztett fejű, félig üreges szegecsek

Süllyesztett fejű félüreges szegecsekkombinálja a nulla kiemelkedést 70%-kal kisebb beállítási erővel. A kúpos fej a felülettel egy síkban ül. A félig üreges üreg körülbelül 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest. Gyors beállítás. Öblítési felület. Nincs gubanc. Nincs interferencia.

Ez az a szegecs, amelyet Ön ad meg, amikor a felületnek simának kell lennie, és a szerelősornak folyamatosan mozognia kell.

Süllyesztett vs. lapos fej – Az öblítés és a befejezés közötti különbség

Válassza a süllyesztett fejet, ha:Az illesztésnek teljesen simának kell lennie. A szegecs csúszó felületen vagy illeszkedő részen van. A kiálló fej zavarná az összeszerelést. Ön egy sík felületet szeretne, de még mindig gyors, kis erővel történő telepítésre van szüksége.

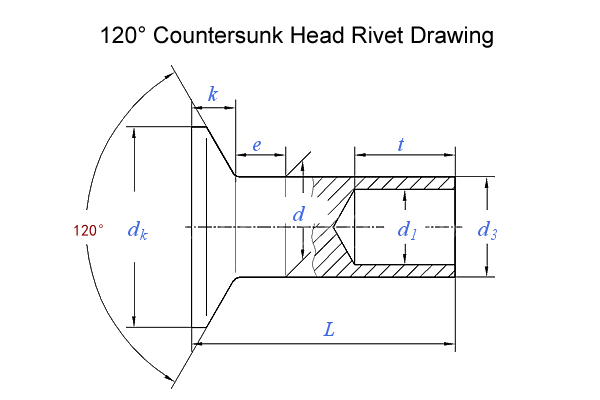

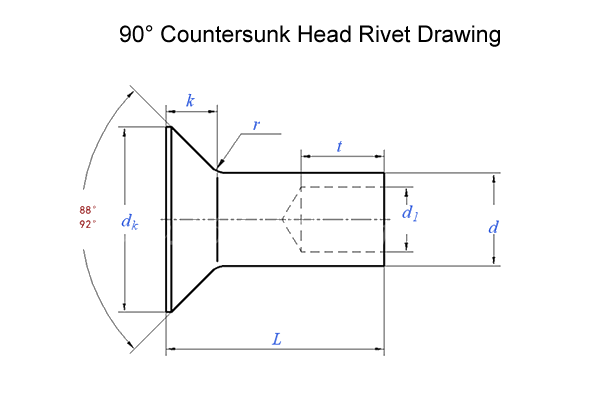

Fejszögek – 90° vs. 120° vs. egyéb

Illessze a süllyesztő szerszámot. A rossz szögű szegecs vagy büszkén ül, vagy túl mélyen ül. Javasoljuk, hogy a meglévő süllyesztőfúró szögét állítsa be. Ha nem biztos benne, a 90° a leggyakoribb és kompatibilis a legtöbb szabványos süllyesztő bittel.

Anyagok és felületek – amit kínálunk

Anyagok:Szénacél (horganyzott), rozsdamentes acél (304/316, passzivált), sárgaréz (C2680), réz (C11000), alumínium (1100/5052/5056)

Befejezések:Horganyzott, nikkelezett, passzivált, lakkozott, fekete oxid, sima

Egy valós alkalmazás – elektronikus vezérlőpanel ház

Az ipari vezérlőpaneleket gyártó cégnek az alkatrészek fém burkolatba történő felszereléséhez volt szüksége minden kiálló rögzítőelem nélkül. A paneleknek egy szintben kellett egymás mellé rakódniuk. A korábbi kerek fejű szegecsek az összeszerelés során az illeszkedő panelekhez kapartak és réseket képeztek. A süllyesztés már a folyamat része volt – csak a megfelelő szegecsre volt szükségük.

Rozsdamentes acél süllyesztett fejű félüreges szegecseket szállítottunk – 4,0 mm-es szár, 8,0 mm-es fej, 90°-os szög, 10,0 mm-es hordóhossz, passzivált kivitel. A fej egy síkban feküdt a panel felületével – nincs több kaparás, nincs több rés. A félig üreges üreg 3,5 tonnáról 1,0 tonnára csökkentette a beállítási erőt. Az ügyfél 1000 szegecset tesztelt 500 panelen. 10 000 összeszerelési ciklus után nulla meghibásodás. Jelenleg süllyesztett fejű, félig üreges szegecseket rendelnek évente 150 000 darabos tételben.

Cégünkről – és hogyan készítjük egyedi szegecseit

Dongguan székhelyű rögzítőelem-gyártó vagyunk, több mint egy évtizedes tapasztalattal a hidegfejezés terén. Öt anyagcsaládból – szénacélból, rozsdamentes acélból, sárgarézből, rézből és alumíniumból – álló félüreges szegecsekre specializálódtunk, amelyek szárátmérője 0,8-10 mm között van.

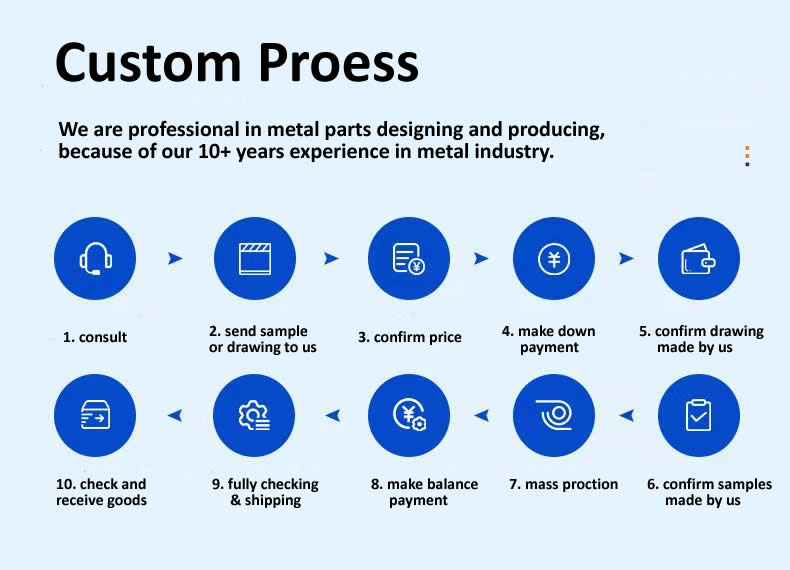

Így dolgozunk Önnel a tervezéstől a szállításig:

1. Konzultáció– Megosztja rajzát, anyagvastagságát, fejszögét és mennyiségi követelményeit. Megbeszéljük az alkalmazását, és javasoljuk az optimális specifikációt.

2. Rajz és idézet– Mérnökeink gyártási rajzot készítenek az Ön igényei alapján. Egyértelmű árajánlatot adunk – darabár, szerszámköltség (ha van), és átfutási idő.

3. Rajz jóváhagyása– A rajzot visszaigazolásra küldjük. A gyártás nem indul el az Ön bejelentkezése nélkül.

4. Mintagyártás– Elkészítjük az első cikkeket (20-50 db) és kiszállítjuk Önnek tesztelésre. Ellenőrizzük a fej szögét, az üreg mélységét, a méreteket és a befejezést, mielőtt elhagyják létesítményünket.

5. Tömeggyártás– Mintaengedély alapján 45 hidegfejes gépünkön teljes mennyiséget futtatunk.

6. Minőségellenőrzés– 100%-os optikai válogatás a kritikus méretekhez. Az AQL minta manuálisan ellenőrizve. Kiállított teljes dokumentáció – méretjelentés, anyagtanúsítvány és megfelelőségi tanúsítvány.

7. Szállítás- Az Ön igényei szerint csomagolva. A teljes dokumentáció mellékelve.

8. Nyomon követés– Ellenőrizzük, hogy minden megérkezett-e és a várt módon működik-e.

Minta átfutási idő:5–7 nap a szabványos specifikációk esetén; egyedi szerszámok: 15-20 nap.

Miért választanak minket az ügyfelek – Valódi visszajelzés

A süllyesztett fejű, félig üreges szegecseinket használó gyártók ugyanezen okok miatt térnek vissza hozzánk:

Nulla kiemelkedés– A fejek a felülettel egy síkban helyezkednek el. Nincs akadozás, nincs interferencia.

Alacsony erőbeállítás– 70%-kal kisebb erő, mint a tömör szegecseknél. Védi a vékony paneleket.

Egyenletes fejszögek– 90°, 120° vagy egyedi – minden első cikknél ellenőrizve.

Gyors minták – 5-7 nap.

Együttműködünk elektronikai burkolatok, autóbelsők, repülőgép- és űrrepülőgép-panelek, fémlemezgyártás, készülékek és jelzőtáblák gyártóival – Észak-Amerikában, Európában és Ázsiában.

Két kérdés, amire gyakran válaszolunk

K: "Mi a legjobb módja annak biztosítására, hogy a süllyesztett fej tökéletesen egy síkban üljön a felülettel a telepítés után?"

V: Három dolog határozza meg az illeszkedést: a szegecsfej szögének meg kell egyeznie a süllyesztő szerszámmal; a süllyesztés mélységének meg kell egyeznie a fej magasságával; és a beállító erőt egyenletesen kell alkalmazni. Javasoljuk, hogy a gyártás előtt állítson be egy próbaszegecset a tényleges anyag mintájába. Ha a fej büszkén ül, a süllyesztés túl sekély, vagy rossz a szög. Ha túl mélyen ül, a süllyesztő túl mély. A megfelelő síkban való illeszkedés azt jelenti, hogy nem érzi a fej szélét, amikor végighúzza az ujját a felületen – ez varratmentes. Olyan beállító eszközöket tudunk szállítani, amelyek egyenletes nyomást és egyenletes öblítést biztosítanak.

K: "Mikor ne használjak süllyesztett fejű, félig üreges szegecseket – mik a korlátozások?"

V: A süllyesztett fejű szegecsek nem alkalmasak nagyon vékony anyagokhoz (1,0 mm alatti). A süllyesztő eltávolítja az anyagokat, amelyek gyengíthetik a vékony paneleket vagy torzulást okozhatnak. Az 1,0 mm alatti anyagokhoz lapos fejű szegecseket ajánlunk. A süllyesztett fejekhez hozzá kell férni a szerelvény mindkét oldalához – képesnek kell lennie az egyik oldalról előfúrni a süllyesztést, a másik oldalról pedig beállítani a szegecset. Ha csak egyoldali hozzáférése van, a vakszegecsek a jobb választás. Végül a süllyesztett fejek nem ajánlottak olyan alkalmazásokhoz, ahol a fejnek jelentős húzóterhelést kell viselnie – a kúpos fej csökkenti a keresztmetszeti területet egy lapos vagy kerek fejhez képest. Szerkezeti, nagy terhelésű alkalmazásokhoz válasszon lapos fejű vagy kerek fejű tömör szegecset.
