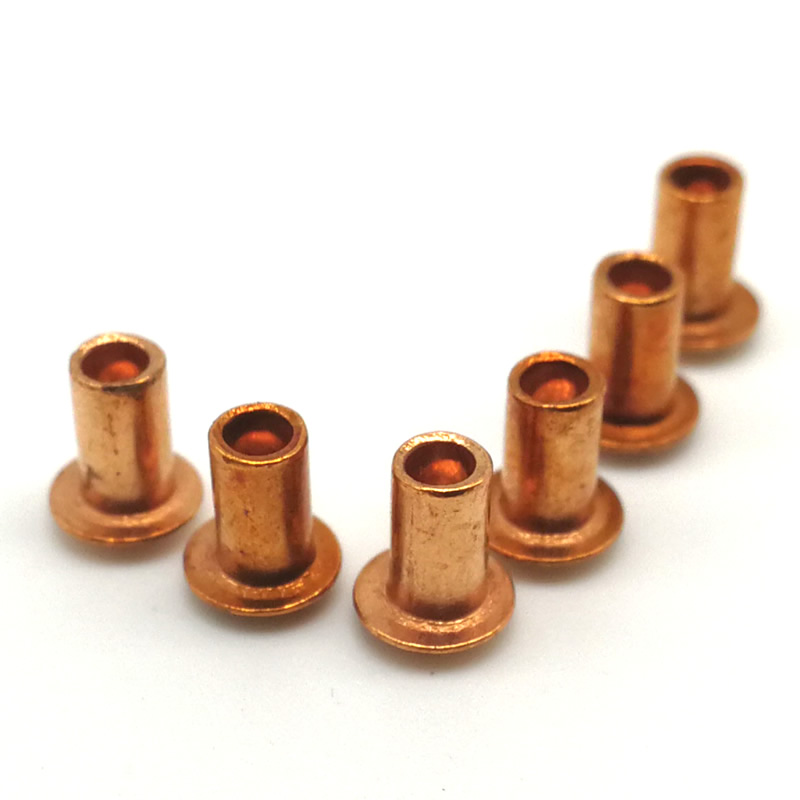

Réz félüreges szegecsek

Ha az összeállításhoz egy fél üreges szegecs kis erővel történő beszerelésére van szükség – és áramot kell szállítania, hőt kell átadnia, vagy higiénikus felületet kell karbantartania –, a réz az egyetlen anyag, amely mindhármat szállítja.Réz félig üreges szegecsekötvözi a félcsöves kialakítás 70%-os beállítási erőcsökkentését a C11000 tiszta réz egyedi tulajdonságaival: 100% IACS elektromos vezetőképesség, 401 W/m·K hővezető képesség és természetes antimikrobiális teljesítmény.

Ha a vezetőképesség és a termelési hatékonyság egyaránt számít, a réz félig üreges szegecsek jelentik a tervezett megoldást.

Réz vs. sárgaréz vs. alumínium – A számok, amelyek számítanak

Válassza a rezet, ha:A szegecsnek elektromos áramot kell vezetnie. A szerelvénynek el kell vezetnie a hőt az alkatrészektől. Antimikrobiális tulajdonságokra van szükség. A lehető legnagyobb vezetőképességre van szüksége egy félüreges rögzítőelemben.

C11000 Réz – Anyagtulajdonságok

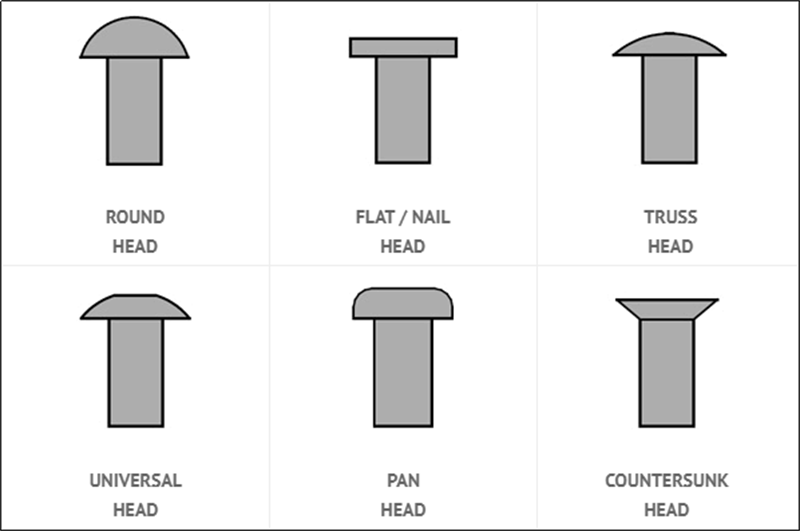

Fejstílusok – amit kínálunk

A réz fél üreges szegecsek hat fejtípusban kaphatók:

Egy valós alkalmazás – LED-es lámpatest meghajtókártya

Egy nagy teljesítményű LED-es világítótestek gyártójának rögzítőelemre volt szüksége, hogy a meghajtó táblát a hűtőborda házához rögzítse. A meghajtó tábla jelentős hőt termelt működés közben – a korábbi acélcsavarok mechanikus csatlakozást biztosítottak, de gyenge hőátadást. A felmelegedés csökkentette a LED-ek élettartamát. Az ügyfélnek olyan rögzítőelemre volt szüksége, amely elvezeti a hőt a vezetőtábláról, miközben minimális erővel állítja be, hogy elkerülje a tábla károsodását.

C11000 réz üreges félszegecseket szállítottunk – 3,0 mm-es szár, 5,5 mm-es kerek fej, 5,0 mm-es hordóhossz, sima kivitel. A réz 401 W/m·K hővezető képességet adott – a hőt hatékonyan oszlatta el a meghajtó panelről. A sekély üreg több mint 60%-kal csökkentette a beállítási erőt – nem sérül meg a vezetőtábla. Az állandó rögzítés biztonságosan tartható termikus ciklus alatt. Az ügyfél 500 szegecset tesztelt 500 rögzítőelemen keresztül. 5000 termikus ciklus után nulla meghibásodás. Most évente 150 000 darabos tételben rendelnek réz üreges félszegecseket.

Gyártási folyamat – Gyártási folyamatábra

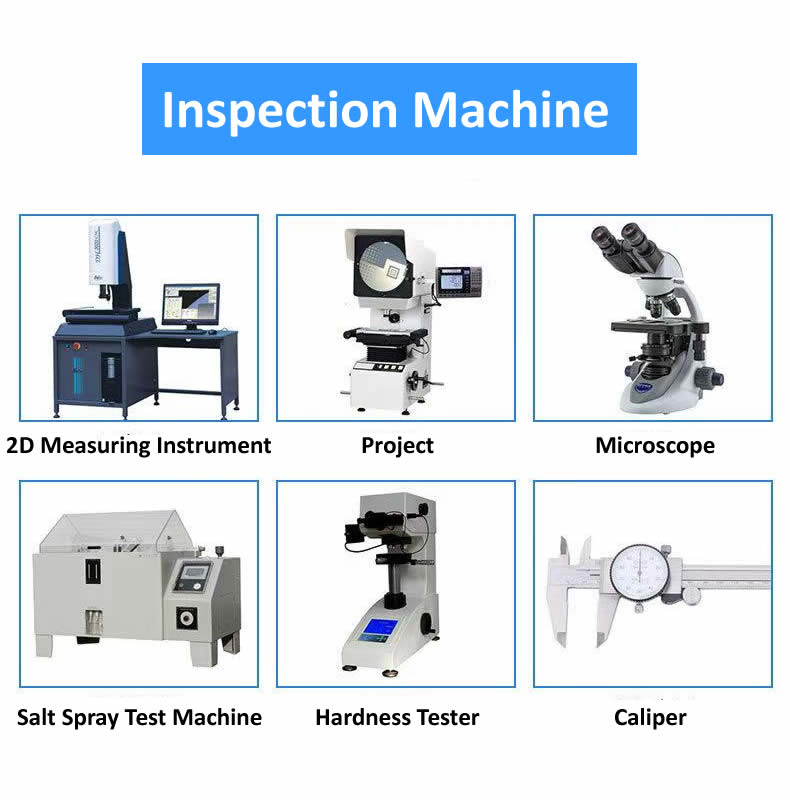

Ellenőrző berendezéseink – Hogyan ellenőrizzük a minőséget

A kalibrált ellenőrző berendezések teljes skáláját karbantartjuk, hogy minden réz üreges szegecs tételt kiszállítás előtt ellenőrizzünk:

• Lézeres mikrométer – A szár átmérőjének és falvastagságának nagy sebességű, érintésmentes mérése ±0,02 mm pontossággal.
• Optikai komparátor (profil projektor) – A fej profiljának, a karima átmérőjének és az általános alaknak szemrevételezéses ellenőrzése.
• 2.5D képmérő rendszer – A belső átmérő, a karima koncentrikusságának és a hordó hosszának automatikus mérése.
• Spektrométer – C11000 réz (≥99,9% Cu) anyagösszetételének ellenőrzése.
• Rockwell keménységmérő – Nyersanyag és késztermék keménységének ellenőrzése.
• Sópermet tesztkamra – Szükség esetén korrózióállósági vizsgálat az ASTM B117 szerint.

Minden berendezést évente kalibrálnak akkreditált harmadik fél laboratóriumai. Az ellenőrzési jegyzőkönyveket öt évig megőrizzük, és minden szállítmányhoz mellékeljük.

Ügyfeleink véleménye – Valódi visszajelzés

Hagyjuk, hogy ügyfeleink beszéljenek helyettünk. A fenti képek valódi visszajelzéseket mutatnak azoktól a gyártóktól, akik gyártósoraikban használták a réz üreges félszegecseinket – a LED-es világítás gyártóitól kezdve a tápegység-építőkön át az elektromos berendezések beszállítóiig.

Ugyanezen okból jönnek vissza hozzánk:

• Kiváló hőteljesítmény – 401 W/m·K vezetőképesség a hatékony hőelvezetésért
• Állandó vezetőképesség – 100% IACS, nincs időbeli romlás
• Alacsony erőbeállítás – 70%-kal kisebb erő, mint a tömör szegecseknél, védi az érzékeny alkatrészeket
• Állandó minőség – Minden tétel megfelel a méret- és teljesítménykövetelményeinek
• Megbízható szállítás – A minták kiszállítása 5-7 napon belül, a gyártás ütemezett

Három kérdés, amire gyakran válaszolunk

K: Kaphatok mintákat a gyártási mennyiség megrendelése előtt?

V: Igen – minden termékünkhöz mintát kínálunk. A szabványos meglévő specifikációkhoz a mintákat ingyenesen biztosítjuk – Ön csak a szállítási költséget fizeti. Egyedi méretek vagy egyedi szerszámok esetén a minták elérhetősége és az átfutási idő az egyedi követelményektől függ. Kérjük, forduljon értékesítési csapatunkhoz rajzával vagy specifikációjával, és tanácsot adnak a mintaköltségről és a szállítási határidőről.

K: "Mi a minimális falvastagság réz üreges szegecsekhez?"

V: A minimális falvastagság a szár átmérőjétől és az üreg mélységétől függ. Egy tipikus 3,0 mm-es, 45–55%-os üregmélységű szár esetében a falvastagság körülbelül 0,20–0,30 mm. Nagyobb átmérőnél vastagabb falakat érhetünk el. A lényeg az, hogy a falnak elég vastagnak kell lennie ahhoz, hogy repedés nélkül elviselje a gördülési folyamatot, de elég vékony ahhoz, hogy lehetővé tegye a rögzítőerő 70%-os csökkenését. Ha konkrét falvastagsági követelménye van, küldje el nekünk a rajzát – ellenőrizzük a megvalósíthatóságot, és javasoljuk az Ön alkalmazásának optimális kialakítását.

K: "Miért válassza a rezet az alumínium vagy a sárgaréz helyett a félüreges szegecsekhez?"

V: A választás az alkalmazási prioritásoktól függ. A réz 100%-os IACS elektromos vezetőképességgel és 401 W/m·K hővezető képességgel rendelkezik – ha a szegecsnek áramot vagy hőt kell szállítania, a réz az egyetlen választás. Természetes antimikrobiális tulajdonságokkal is rendelkezik, így ideális élelmiszeripari berendezésekhez és higiéniai szempontból kritikus alkalmazásokhoz. A sárgaréz keményebb és jobb kopásállóságot biztosít a mechanikai alkalmazásokhoz, de alacsonyabb a vezetőképesség (~28% IACS). Az alumínium a legkönnyebb lehetőség, és nem mágneses, de nem kínálja ugyanazt a vezetőképességet vagy antimikrobiális tulajdonságokat. A fenti LED-es lámpatest esetében a réz elengedhetetlen volt, mert az ügyfélnek hatékonyan kellett elvezetnie a hőt a vezető tábláról.
