Univerzális fejű félüreges szegecsek

Sétáljon végig a termelési területünkön bármelyik héten. Látni fog minket, amint a nehéz berendezésekhez kerek fejeket, a puha műanyagokhoz rácsos fejeket, az elektronikához pedig a lapos fejeket futunk. De a leggyakrabban szerelt szerszám? Az univerzális fej meghal.

Miért? Mertuniverzális fejű félüreges szegecsekaz anyagok és alkalmazások legszélesebb skáláján dolgozhat. Nem túl magas, nem túl széles, sima sugarú, amely nem hajlandó elakadni. Csak az elmúlt 18 hónapban több mint 12 millió darabot szállítottunk ebből a fejtípusból.

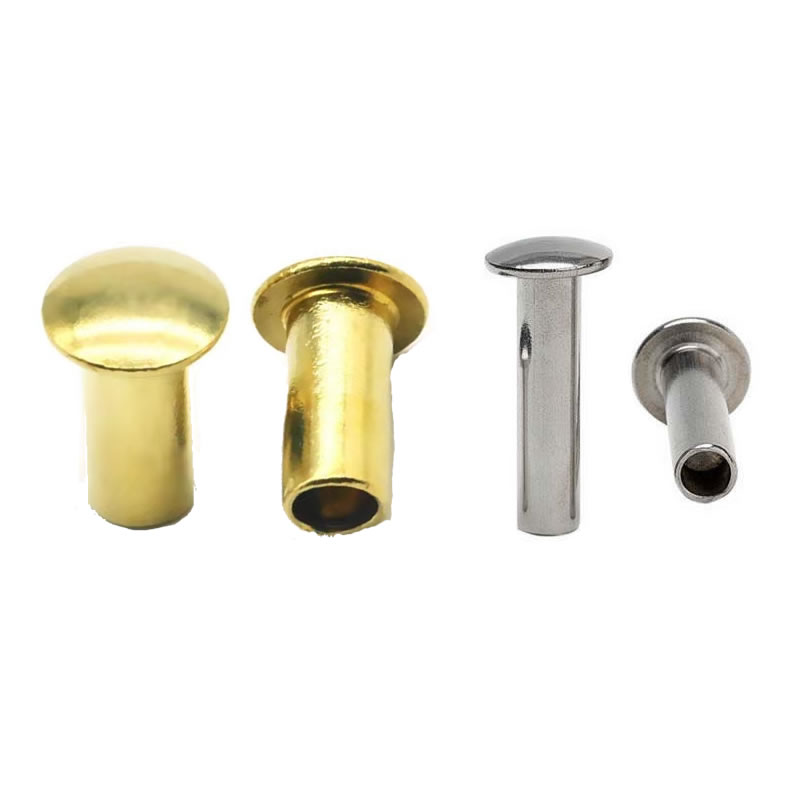

Nuote Metalsuniverzális fejű szegecseket gyárt szénacélból, rozsdamentes acélból (304/316) és sárgarézből. Ez az oldal két valós gyártási történetet mesél el ügyfeleinktől, az általunk betartott pontos paramétereket, és azt, hogy a hidegfejezési eljárásunk miért ad állandóan tökéletes kupolát.

Két gyártási történet – egyenesen rendelési naplóinkból

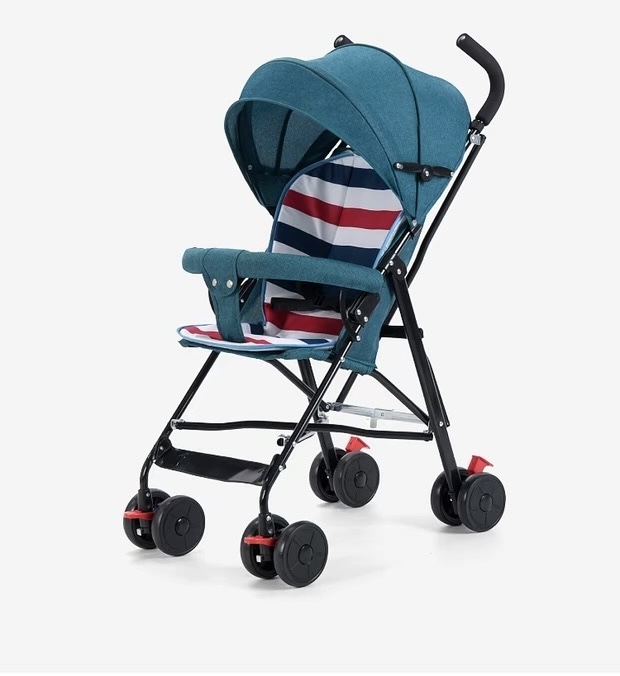

Babakocsi vázszerkezet (szénacél, horganyzott)

Egy gyermektermékeket gyártó cég keresett meg minket problémával. Babakocsi vázuk egy kerek fejű szegecset használt a felhajtható illesztésnél. A fej ráakadt a szövet ülésre, amikor a szülők össze- és széthajtogatták a babakocsit. Egyre szaporodtak a panaszok. Szükségük volt egy szegecsre, amely:

Alacsonyabb ült, mint egy kerek fej

Nem nézett ki olyan terjedelmesnek, mint egy rácsos fej

10 000 hajtogatási ciklust képes kezelni

Univerzális fejű félüreges szegecseket ajánlunk – 5 mm-es szár, 10 mm-es fejátmérő, horganyzott szénacél. Az univerzális fejmagasság mindössze 2,4 mm volt, szemben a kerek 3,2 mm-rel. Ez a 0,8 mm-es különbség kiküszöbölte a szövet beakadását. A szélesebb, 10 mm-es fej emellett jobban elosztotta a feszültséget, megakadályozva a műanyag persely megrepedését.

250.000 darabot szállítottunk. Egy év gyártás után a vásárló kétszer rendelt újra. Nincs további gubanc panasz.

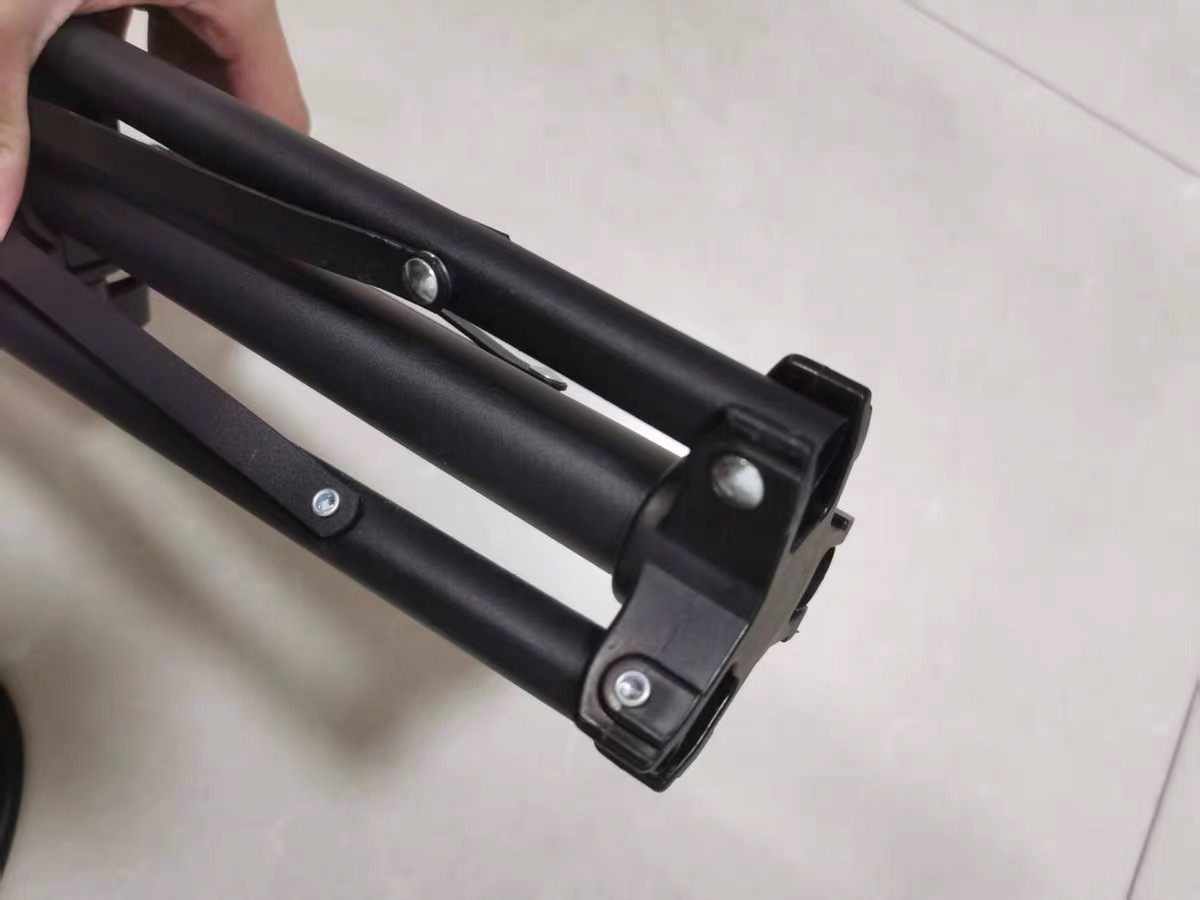

Alumínium állványszár csuklópánt (acél, nikkelezett)

Egy állványgyártónak olyan szegecsre volt szüksége a lábpánthoz, amely prémiumnak tűnt, ellenáll a korróziónak, és nem zavarja a teleszkópos mechanizmust. Kipróbáltak rozsdamentes acél kerek fejű szegecseket. Túl magas volt a fejmagasság – a lábszár belső csövéhez kapart.

A Nuote Metals acélt kínáltuniverzális fejű félüreges szegecseknikkelezéssel. A 4 mm-es szár és a 8,5 mm-es univerzális fej mindössze 1,9 mm magas volt – elég alacsonyan ahhoz, hogy a belső lábat megtisztítsa. A nikkelezés illeszkedett a meglévő vasalathoz. A félig üreges üreg lehetővé tette a könnyű pneumatikus présbeállítást anélkül, hogy deformálta volna a vékony alumínium lábat.

Az ügyfél immár több mint 800 000 ilyen szegecset használt négy állványmodellben. Összeszerelősoruk óránként 1200 szegecssel működik, zéró elakadás nélkül.

Mitől lesz egy univerzális fej – A számok, amelyeket valójában használunk

Az Universal nem egy homályos „általános célú” címke. Ez egy speciális geometria.

Univerzális fejünk pontosan középen helyezkedik el. Elég széles a puha anyagokhoz. Elég alacsony a hézagolási alkalmazásokhoz. Kellően lekerekített fogyasztási cikkekhez.

Hogyan készít a Nuote Metals szegecseket?

Szabványos méretek, amelyeket a polcon tárolunk

A hordók hossza nincs feltüntetve? Adjon hozzá 5–7 napot az egyedi vágáshoz. A szerszámdíj elengedése 8000 darab feletti rendelés esetén.

A hideg irányvonal különbsége – Hogyan készítsük el a megfelelő kupolát

Az univerzális fejeket nehezebb kialakítani, mint a kerek fejeket. A széles kupola egyenetlenül akar folyni. Ezt a következővel oldottuk meg:

• Három állomásos progresszív fejlécek –Egy ütés ráncokat hoz létre. Három könnyű ütés sima, egyenletes kupolát hoz létre.
• Keményfém matricák tükörfényezéssel –Nincs tapadás, nincsenek felületi húzónyomok.
• Folyamat közbeni optikai komparátor– 500 darabonként ellenőrizzük a fej koncentrikusságát. Tűrés: ±0,10 mm.

Az univerzális fejes szegecsek elutasítási aránya 0,4%. A legtöbb selejt tekercskötésből származik, nem fejformáló hibákból.

Amit a Nuote Metals minden szállítmányával kap

Malomvizsgálati tanúsítvány – Nyomon követhető az eredeti olvadékig

Méretjelentés – 10 db mérve (fejátm., fejmagasság, szár, hordó, üreg)

Plating vagy passziválási tanúsítvány (ha van)

Megfelelőségi tanúsítvány – minőségbiztosítási vezetőnk írta alá

ISO 9001:2015 tanúsítvánnyal rendelkezünk. Az RoHS és a REACH nyilatkozatok minden anyagra szabványosak.

Szabályzatunk – Nincs játék

Minták– 20 darab ingyenes bármilyen szabványos univerzális fejmérethez. A szállítást fizeted.

MOQ– 2000 db (acél/sárgaréz), 3000 db (rozsdamentes)

Raktári átfutási idő– 5 munkanap

Egyedi átfutási idő– 12 munkanap

Szerszámozás– Nincs díj a szabványos univerzális fejszerszámokért

Három kérdés, amire naponta válaszolunk

1. kérdés: A babakocsi keretünk műanyag csuklópántos perselyt használ. A régi kerek fejű szegecs megrepedt a perselyen. Az univerzális fejű félüreges szegecsek megoldják ezt?

V: Igen. Az univerzális fej szárátmérője 2,0-2,2-szeres, szemben a kerek 1,6-1,8-szorosával. Ez az extra szélesség nagyobb területen osztja el a szorítóerőt, csökkentve a rideg műanyag terhelését. Javasoljuk, hogy olyan hordóhosszúsággal párosítsa, amely pontosan 1,0 mm-rel hosszabb, mint az anyagköteg – ez gyengéd összefogást hoz létre a persely túlzott összenyomása nélkül. A fenti babakocsi házhoz (5 mm-es szár, 2,5 mm-es műanyag + 1,5 mm-es acél) 6 mm-es hordóhosszt használtunk. Nincs repedés 10 000 ciklus után.

2. kérdés: Készíthet univerzális fejű félüreges szegecseket alumíniumból? Állványlábaink alumíniumból készültek, és szeretnénk elkerülni a galvanikus korróziót.

V: Igen. Univerzális fejű szegecseket gyártunk 5056 alumíniumötvözetből. Az alumínium azonban lágyabb, mint a sárgaréz vagy az acél, így a rögzítés kevésbé agresszív. Az állvány csuklópántjaihoz a sárgaréz valójában jól működik alumíniummal, amíg a környezet száraz (beltéri stúdióhasználat). Kültéri állványokhoz a 304 rozsdamentes nejlon szigetelő alátéttel, vagy eloxált alumínium szegecseket ajánljuk. Háromlábú ügyfelünk a nikkelezett sárgaréz terméket választotta beltéri/kültéri használatra – két év terepi adatok után nincs galvanikus probléma.

3. kérdés: Mekkora a maximális fejmagasság-változás, amelyet az univerzális fejű félüreges szegecsektől várhatunk? Automata adagolót használunk, amely elutasítja a 0,15 mm-nél nagyobb fejmagasság-ingadozású alkatrészeket.

V: Szabványos eljárásunk szerint a fej magassága ±0,10 mm. A kritikus automatizált adagoláshoz 20 000 darab feletti rendelés esetén 100%-os lézeres szortírozással ±0,07 mm-re tudjuk meghúzni felár nélkül. Több mint 500 000 univerzális fejű szegecset szállítottunk el egy autóipari beszállítónak pontosan ezzel a feltétellel – nulla adagoló visszautasításról számoltak be.

Tekintse meg az univerzális fejet saját maga

20 db univerzális fejű félüreges szegecset postázunk, az Ön által választott anyagban és méretben. Nincs költség. Nincs elkötelezettség. Tesztelje őket a saját futószalagján.

ÉrintkezésNuote Metalsátmérőjével, hordóhosszával és anyagával. A mintákat 24 órán belül kiszállítjuk.
