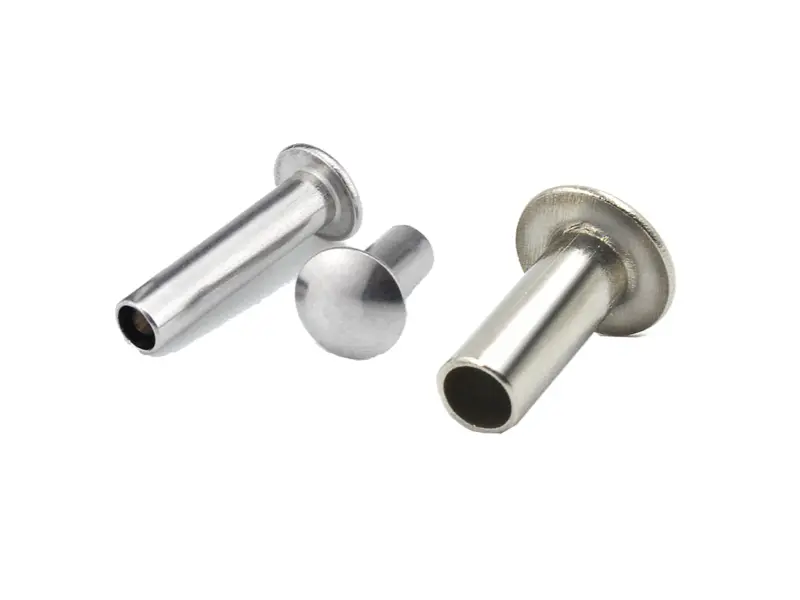

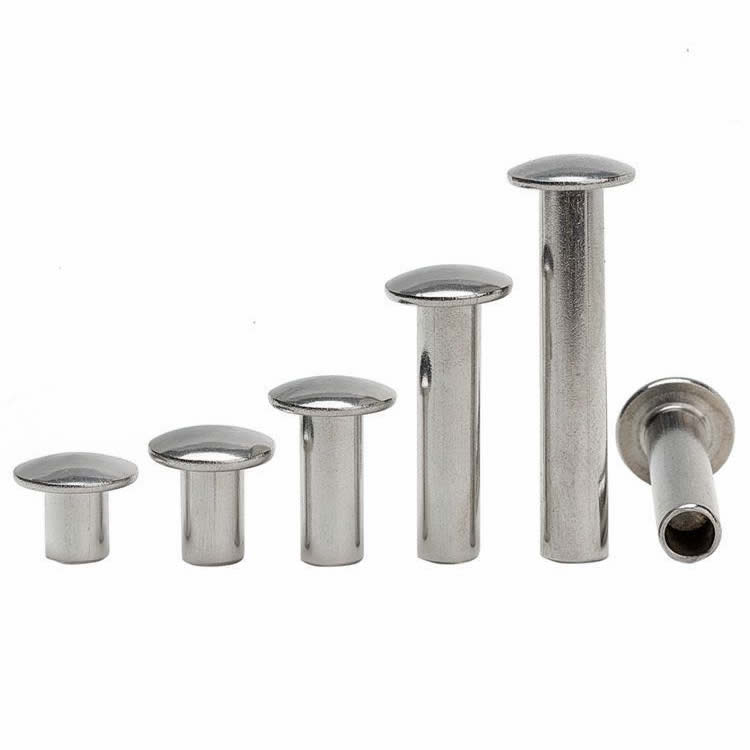

Univerzális fejű félüreges szegecsek

Ha egy szegecsnek alacsonyabbnak kell lennie, mint egy kerek fejnek, de nagyobb teherbírást kell biztosítania, mint egy lapos fejnek, az univerzális fej ideális egyensúlyt biztosít. Az univerzális fejű fél üreges szegecsek enyhén lekerekített, alacsony profilú kupolával rendelkeznek, amely csökkenti a beakadást, miközben a terhelést szélesebb felületen osztja el. A félig üreges üreg a tömör szegecsekhez képest körülbelül 70%-kal csökkenti a kötési erőt, így alkalmasak automatizált összeszerelésre és kényes anyagokra.

Nuote Metals hidegfejű univerzális fejszegecsek alacsony szén-dioxid-kibocsátású acélból, rozsdamentes acélból (304/316) és sárgarézből. Alkatrészeink olyan iparágakat szolgálnak ki, ahol a letisztult, alacsony profilú megjelenés számít – ideértve az autók belső tereit, a poggyászokat, a bőrárut, az elektronikai burkolatokat és a bútorösszeállításokat.

Mitől más az univerzális fej?

Az univerzális fej a kerek fej és a lapos fej között helyezkedik el mind magasságban, mind szélességben. Nagyobb felfekvési felületet kínál, mint egy kerek fej (csökkenti az áthúzási kockázatot), miközben alacsonyabb profilt tart fenn, ami minimálisra csökkenti a beakadást.

Az univerzális fej a „középút” – elég széles ahhoz, hogy megakadályozza a legtöbb műanyag és szövet áthúzását, elég alacsony ahhoz, hogy elkerülje a mozgó alkatrészeken vagy ruházaton való megakadást, és kellően lekerekített ahhoz, hogy késznek tűnjön a fogyasztói termékeken.

Műszaki adatok – Anyagok, méretek és felületek

Anyaglehetőségek

Standard méretek – univerzális fej (acél)

Tűrések: A szár átmérője ±0,05 mm, a fej átmérője ±0,15 mm, a teljes hossz ±0,15 mm. Egyedi hordóhosszok rendelhetők.

Mechanikai adatok (5 mm-es acél univerzális fej, 2 mm-es acéllemezbe beállítva)

A félig üreges üreg jellemzően megtartja a tömör szegecs nyírószilárdságának 80-90%-át, miközben lényegesen kisebb beépítési erőt igényel.

Elérhető felületek

Nézze meg, hogyan készítünk szegecseket

Látni hinni. Kattintson az alábbi videóra, hogy megtekinthesse hidegfejű présgépünket működés közben – a huzaladagolástól a kész szegecskidobásig. A teljes sorozat 200-300 darab/perc sebességgel fut, minden szakaszában valós idejű minőségfigyeléssel.

A többállomásos hidegvágónk egyetlen folyamatos ciklusban hajtja végre a négyszögesítést, a fejelést, az üreges extrudálást és a vágást – mindezt a ±0,05 mm-es tűréshatárok megtartása mellett. Amit látsz, azt mi szállítjuk, tételenként.

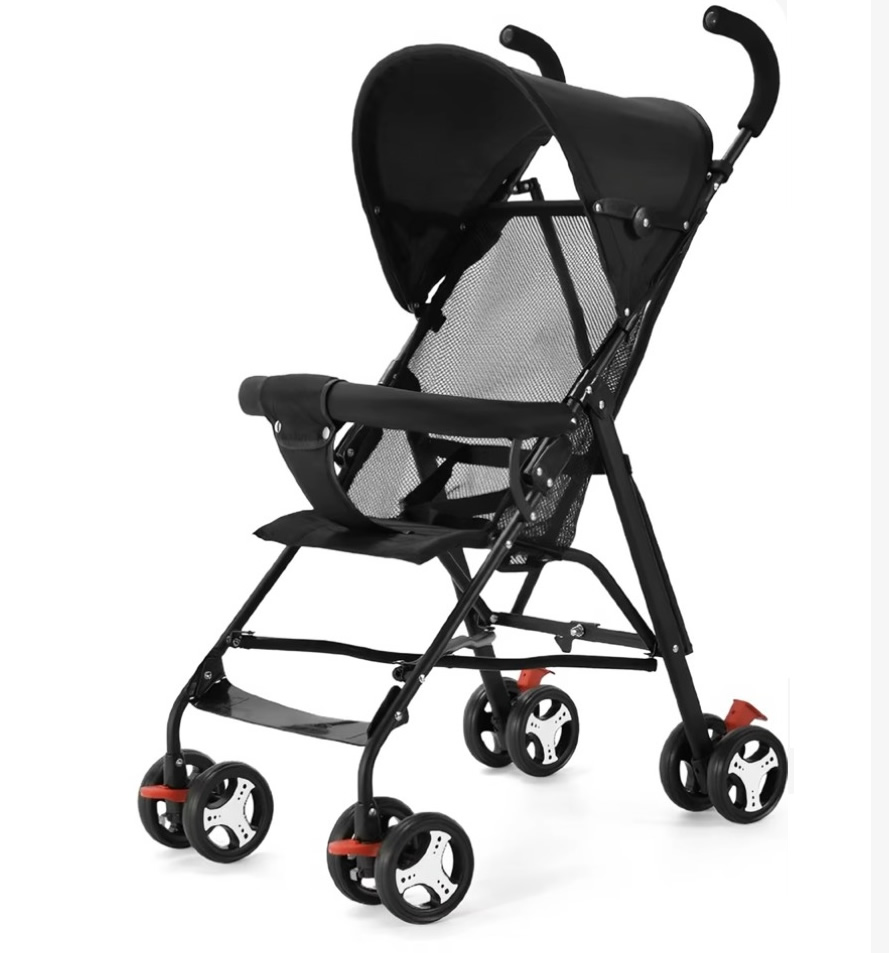

Egy igazi vásárlói példa – Babakocsi összecsukható csuklópántja

Ez az egyik az univerzális fejű fél üreges szegecsekhez való sok alkalmazás közül. Azért tesszük bele, hogy a valós termelési felhasználást mutassuk be, nem pedig azért, hogy korlátozást javasoljunk.

Egy gyermektermékeket gyártó cég keresett meg minket problémával. Babakocsi vázuk egy kerek fejű szegecset használt a felhajtható illesztésnél. A kerek fej megakadt a szövet ülésen, ahogy a szülők össze- és széthajtogatták a babakocsit. Egyre szaporodtak a panaszok. Olyan szegecsre volt szükségük, amely lejjebb ül, mint egy kerek fej, nem nézett ki olyan terjedelmesnek, mint egy rácsos fej, és 10 000 hajtogatási ciklust képes kezelni.

Univerzális fejű fél üreges szegecseket ajánlunk – 5mm szár, 10mm fejátmérő, horganyzott szénacél. Az univerzális fejmagasság mindössze 2,4 mm volt, szemben a kerek 3,2 mm-rel. Ez a 0,8 mm-es különbség kiküszöbölte a szövet beakadását. A szélesebb, 10 mm-es fej emellett jobban elosztotta a feszültséget, megakadályozva a műanyag persely megrepedését.

Az ügyfél 500 szegecset tesztelt 100 babakocsiban. 10 000 hajtogatási ciklus után, nincs akadozás, nincs lazulás, nincs repedés. Mostantól 50 000-100 000 darabos tételben rendelik szegecseinket.

Ügyfeleink véleménye – Valódi visszajelzés

Ahol félüreges szegecseket használnak

• Babakocsik és babakocsik – Összecsukható zsanérok, szövet rögzítési pontok
• Gépjármű belső terek – Ajtóburkolatok, üléshuzatok, fogantyúk
• Csomagok és kofferek – Fogantyúk, sarokvédők, zár rögzítése
• Bőráruk – Övlyukak, táskapántok rögzítése, dekoratív díszítőelemek
• Elektronikai házak – Alacsony profilú rögzítés, alváz összeszerelés
• Bútorok – Fém-fa illesztések, kárpitozás
• Puha anyagok – vászon, ponyvák, műanyagok

Hogyan szegezünk hideg fejjel

A hidegfejezés a fémet szobahőmérsékleten formálja nagy sebességű prések és precíziós szerszámok segítségével. Az univerzális fejű félüreges szegecsekhez többállásos hidegvágót használunk.

Dróthúzás– A bejövő huzal pontos szárátmérőjére húzódik.

Levágás– A huzalt pontos hosszhosszra vágják.

Első ütés (négyszögesítés)– Az üres középre és négyzetre van állítva.

Második ütés (cím)– Keményfém matrica alkotja az univerzális fejet.

Harmadik ütés (üregkihúzás)– A lyukasztó létrehozza a félüreges üreget (a hordóhossz 45–55%-a).

Trimmelés– A fej széle körüli vaku eltávolítva.

Bukdácsoló– A mikrosorja eltávolításra kerül.

Plating vagy passziválás– Előírás szerint alkalmazva.

A hidegfejes megmunkálás megkeményíti az anyagot, ami 15-20%-kal növeli a felületi keménységet. Keményfém matricáinkat Ra 0,1 µm-re polírozzuk a sima fejképzés érdekében.

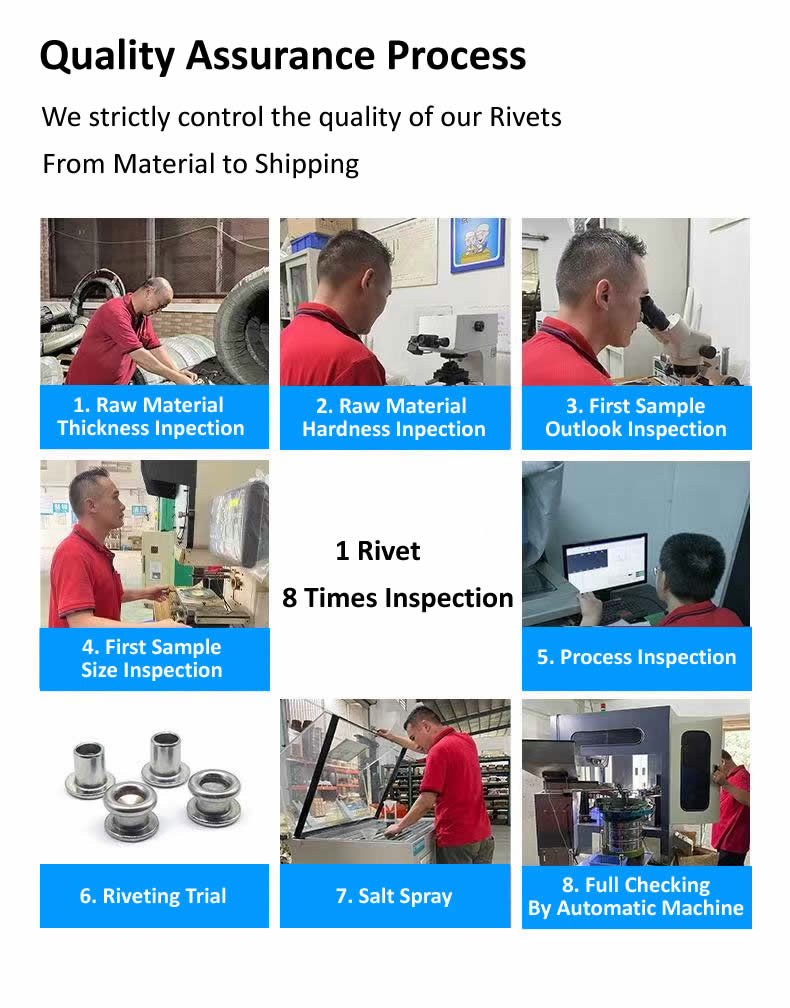

Minőségellenőrzési folyamatunk – a nyersanyagtól a gyártósorig

A szegecsek minden tétele egy réteges ellenőrzési rendszert követ.

Beérkező anyagi szakasz

Minden tekercs átmérőjét (lézermikrométer, ±0,02 mm) és keménységét (Rockwell teszter) ellenőrizzük. A specifikáción kívüli tekercsek elutasításra kerülnek.

Beállítás és első lépés

Az első 10 szegecset 20-szoros nagyítással megvizsgáljuk a felületi hibákat keresve, majd megmérjük egy optikai komparátoron. A fej átmérőjének, magasságának, szárának, hosszának és üregmélységének meg kell egyeznie a rajzzal.

Gyártási szakaszban

A kezelők 500 darabonként 5 szegecset húznak. A kritikus méreteket digitális tolómérőkkel és go/no-go mérőműszerrel ellenőrzik. Bármilyen eltolódás azonnali leállítást vált ki.

Cösszecsukás ellenőrzési szakasz

2000 darabonként 3 szegecset állítunk be a tényleges anyag mintájába. A hengerelt rögzítőelem szimmetriáját, tömítettségét és repedéseit megvizsgálják.

Korrózióvizsgálat (ha van)

A bevonatos szegecseknél a mintákat az ASTM B117 szabvány szerint sószóró kamránkba helyezzük. A tételhez tanúsítványt adnak ki.

Utolsó válogatási szakasz

Minden szegecs nagy sebességű kamerákkal felszerelt optikai válogatógépen halad át. A válogatás után egy véletlenszerű AQL mintát (II. szint, 1.0) manuálisan ellenőriznek.

Minden ellenőrzési jegyzőkönyvet öt évig megőrzünk, és minden szállítmányhoz mellékeljük.

Az Ön rendelése – Mi van a dobozban

• Szegecsek lezárt zacskókban – Felcímkézve cikkszámmal, tételszámmal és mennyiséggel
• Méretellenőrzési jegyzőkönyv – 10 db szegecs a tételből mérve
• Anyagtanúsítvány – Malomvizsgálati tanúsítvány a felhasznált tekercshez
• Bevonatolási tanúsítvány – Vastagság és sópermet eredmények (ha van)
• Megfelelőségi tanúsítvány – A minőségbiztosítási vezető aláírta, kötegelt nyomon követhető

A Nuote Metals ISO 9001:2015 tanúsítvánnyal rendelkezik. Az RoHS és REACH nyilatkozatokat kérésre biztosítjuk.

Hogyan dolgozunk – Gyakorlati információk

• Minták – 20-50 ingyenes darab standard raktári méretekhez (a szállítási költséget az ügyfél fizeti)
• Próbarendelés – 10 000 darab ajánlott az első érvényesítéshez
• MOQ – 2000 db (acél/sárgaréz), 3000 db (rozsdamentes)
• Átfutási idő (készlet) – 5-7 munkanap
• Átfutási idő (egyedi hordó) – 12-15 nap
• Szerszámdíjak – Nincsenek szabványos univerzális fejű szerszámokhoz (3–8 mm-es szár)

Három kérdés, amire gyakran válaszolunk

1. kérdés: Mikor válasszak univerzális fejű fél üreges szegecset kerek vagy lapos fej helyett?

V: Válassza az univerzális fejet, ha nagyobb felfekvési felületre van szüksége, mint egy kerek fejnél (a puha anyagok áthúzásának elkerülése érdekében), de alacsonyabb profilra is szüksége van, hogy elkerülje a beakadást. Az univerzális fej szélesebb, mint a kerek (2,0–2,2 × szár vs 1,6–1,8 ×) és alacsonyabban helyezkedik el (a fejátmérő 35–40%-a vs. 40–50%). A fenti babakocsi esetében a 0,8 mm-es magasságkülönbség kiküszöbölte a szövet beakadását. A kerek fej egyszerűbb és olcsóbb. A lapos fej az öblítéshez használható. Az univerzális fej a „prémium látható” opció vegyes anyagú szerelvényekhez.

2. kérdés: Használhatók-e univerzális fejű fél üreges szegecsek műanyagban anélkül, hogy megrepedne a fej?

V: Igen. Az univerzális fej szélesebb csapágyfelülete nagyobb felületen osztja el a beállítási erőt, csökkentve a rideg anyagok, például az ABS és a polikarbonát feszültségét. Műanyaghoz az anyagkötegnél pontosan 1,0-1,5 mm-rel hosszabb hordót ajánlunk, és préssel (nem kalapáccsal) szabályozott erőre állítva. A babakocsi tokjában az univerzális fej megakadályozta a műanyag persely megrepedését, amelyet a kerek fej korábban megrongált.

3. kérdés: Mekkora a maximális fogási tartomány a rozsdamentes acél univerzális fejű fél üreges szegecsekhez?

V: Rozsdamentes acél esetén azt javasoljuk, hogy a markolat ne haladja meg a 4-szeres szárátmérőt. Egy 5 mm-es rozsdamentes szegecsnél a biztonságos fogás 20 mm-ig terjed. Ezen túlmenően a henger keményedhet a kötés során és megrepedhet. Vastagabb kötegekhez alacsony szén-dioxid-kibocsátású acélt (hajlékonyabb) vagy a hordó hosszának meghosszabbítását közbülső izzítással javasoljuk. Egyedi hordóhosszúságokat tudunk szállítani 30 mm-ig 6 mm-es és 8 mm-es átmérőig. Javaslatért forduljon hozzánk a pontos kötegvastagság megadásával.

Kérjen árajánlatot – mondja el, mire van szüksége

Ha határozott árajánlatot szeretne kapni univerzális fejű fél üreges szegecsekre, kérjük, adja meg:

• Szár átmérő (mm)
• Hordóhossz (mm) – vagy a teljes anyagköteg vastagsága
• Anyaga (acél / rozsdamentes 304/316 / sárgaréz)
• Kivitel (cink / nikkel / fekete oxid / passzivált)
• Becsült éves mennyiség

Csatolhat rajzot, fényképet az aktuális szegecséről vagy mintadarabot is. 24 órán belül válaszolunk a szerszámköltséggel (ha van), a darabárral, az átfutási idővel és az ingyenes mintapolitikával.

Küldje el ajánlatát a Nuote Metalsnak még ma. Nincs nyomás, nincs kötelezettség – csak egy világos, versenyképes árajánlat.
