Bélyegzett fém alkatrészek

A modern gyártásban kevés eljárás biztosítja a fémbélyegzés sebességét, konzisztenciáját és költséghatékonyságát. Ha a készen kapható alkatrészek nem tudnak megfelelni az egyedi tervezési követelményeknek, az egyedi bélyegzett fém alkatrészek pontos geometriát, anyagot és teljesítményjellemzőket biztosítanak a kritikus fontosságú összeállításokhoz.

Nuote Metalstöbb mint egy évtizede szállít mérnöki minőségű bélyegzési megoldásokat. Egyedi bélyegzett fémalkatrészeink olyan iparágakat szolgálnak ki, mint az autóipar, az elektronika, az orvosi eszközök, a megújuló energiaforrások és az ipari berendezések – ahol a pontosság és az ismételhetőség nem alku tárgya.

Mik azok az egyedi bélyegzett fém alkatrészek?

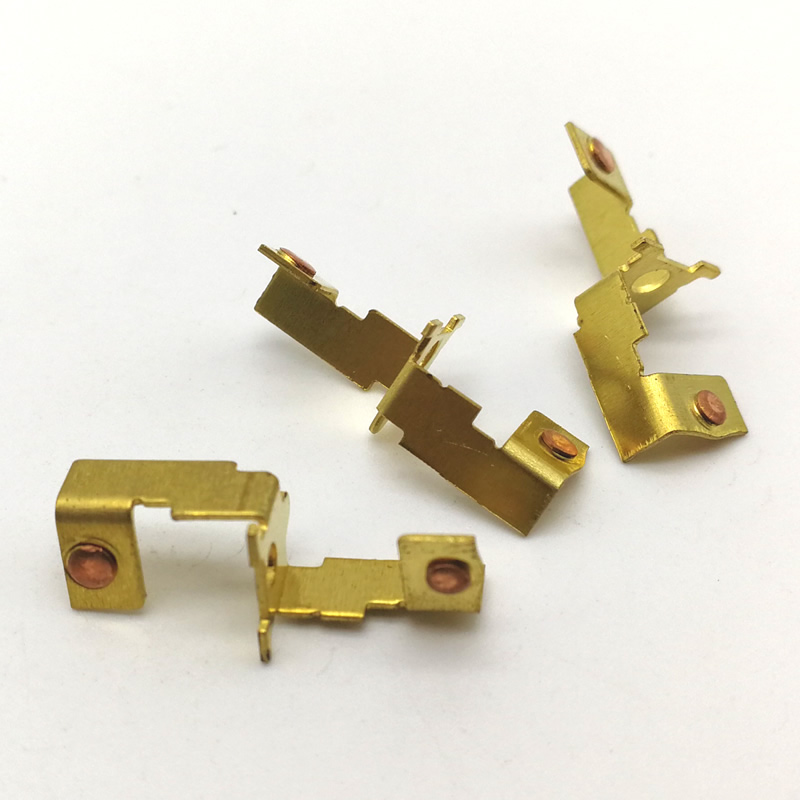

Az egyedi sajtolt fémalkatrészek olyan alkatrészek, amelyeket úgy állítanak elő, hogy fémtekercset vagy üres lapokat egy egyedi tervezésű szerszámokkal felszerelt sajtolóprésen keresztül vezetnek át. A prés nagy erőt fejt ki a fém vágására, hajlítására, formázására vagy kész formára történő átszúrására – gyakran egyetlen mozdulattal vagy progresszív sorrendben.

A szabványos katalógus-alkatrészektől eltérően az egyedi bélyegzett fém alkatrészeket az ügyfél specifikációi szerint tervezték, beleértve:

Egyedi furatminták, rések vagy kivágások

Specifikus hajlítási szögek és sugarak

Szűk mérettűrések (±0,05 mm-ig)

Speciális felületkezelések vagy bevonatok

Nagy mennyiségű gyártás állandó minőséggel

Miért válassza a Nuote fémeket egyedi bélyegzett fémalkatrészekhez?

Mérnöki tapasztalat az iparágakban

Nuote Metalstöbb mint tíz éves gyakorlati bélyegzési tapasztalattal rendelkezik. Mérnöki csapatunk a prototípustól a gyártásig együttműködik az ügyfelekkel, és visszajelzést ad a gyártóképességhez (DFM) való tervezésről a szerszámköltségek csökkentése és az alkatrészek teljesítményének javítása érdekében.

Házon belüli szerszám- és szerszámkészítés

Saját sajtolószerszámainkat tervezzük és gyártjuk. Ez a vertikális integráció gyorsabb átfutási időt, alacsonyabb szerszámköltséget és az egyedi bélyegzett fém alkatrészek minőségének teljes ellenőrzését teszi lehetővé.

Rugalmas gyártási mennyiségek

Prototípus futások: 50-1000 darab

Kis volumenű gyártás: 10.000-50.000 db

Nagy volumenű gyártás: 10 000-1 000 000+ darab

Egyedi bélyegzett fémalkatrészek műszaki lehetőségei

Nuote Metals25 tonnától 200 tonnáig terjedő nyomógépekkel modern sajtoló üzemet üzemeltet. Az alábbiakban lehetőségeink részletes bontása található.

Anyaglehetőségek

Bélyegzési eljárások állnak rendelkezésre

Mérettűrések egyedi bélyegzett fém alkatrészekhez

Nuote Metalsszűk tűréseket tart az anyagvastagság és az alkatrész geometriája alapján.

Maximális alkatrészméretek

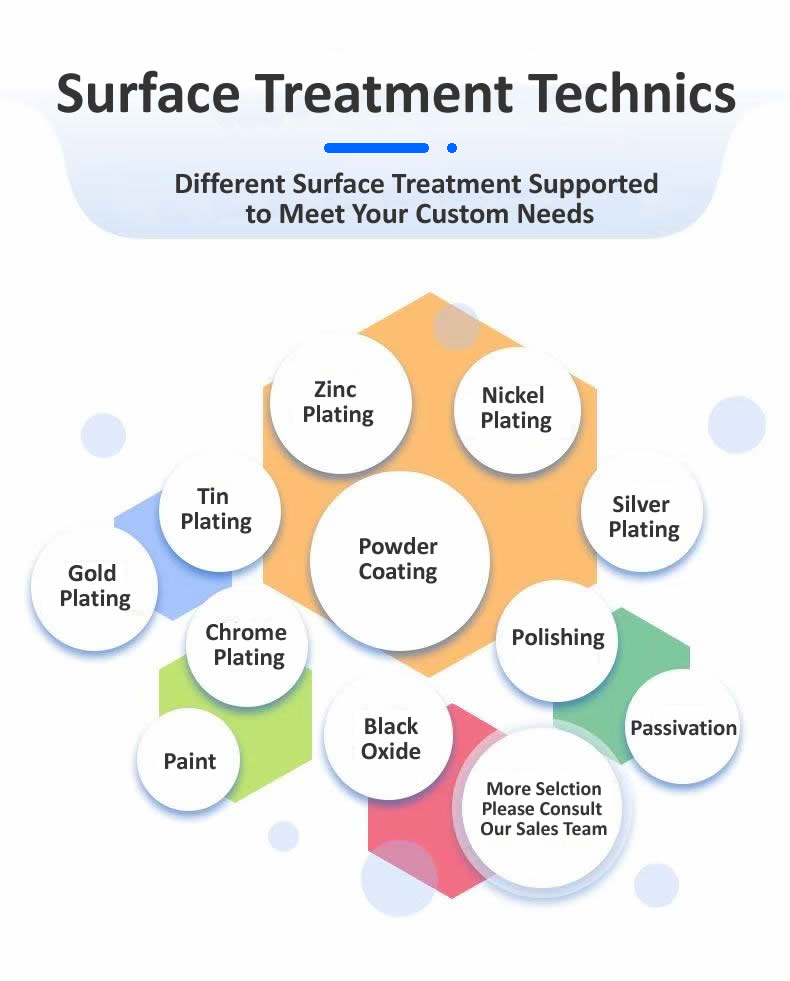

Felületkezelések és másodlagos műveletek

Sok egyedi bélyegzett fém alkatrész utólagos bélyegzést igényel.Nuote Metalsházon belüli és partneri szolgáltatásokat kínál.

Bevonat és bevonat

Horganyzás – Sárga, kék vagy átlátszó passziváció

Nikkelezés – Matt vagy fényes felület

Ónozás – Forraszthatóság és korrózióvédelem

Porfestés – RAL színválaszték, vastagság 60-120µm

Eloxálás – Alumínium alkatrészek, átlátszó vagy színes (II. típus)

Fekete oxid – Acél alkatrészek az enyhe korrózióállóságért és tükröződésmentességért

Mechanikai másodlagos műveletek

Menetfúrás és befűzés (átmenő vagy zsákfuratok)

Sorjázás és élsimítás

Szegecselés és vasalat beillesztés (anyák, csapok, támasztékok)

Hegesztés (ponthegesztés, vetítés vagy lézer)

Hőkezelés (stresszoldás, izzítás)

Egyedi bélyegzett fémalkatrészek alkalmazásai

Nuote Metalsegyedi bélyegzett fém alkatrészeket szállít különféle iparágak számára. Az alábbiakban reprezentatív példákat mutatunk be.

Gépjárművek és elektromos járművek

Akkumulátor terminál csatlakozók

Rögzítőkonzolok érzékelőkhöz és vezérlőegységekhez

HVAC rendszerelemek

Üléskeret megerősítések

Védődobozok az EMI/RFI védelemhez

Elektronika és távközlés

RF árnyékoló burkolatok és keretek

Hűtőbordák teljesítmény-félvezetőkhöz

Akkumulátor érintkezők és rugós kapcsok

Alváz és belső tartóelemek szerverekhez

Csatlakozóházak (árnyékolt)

Orvosi eszközök

Sebészeti műszer alkatrészek

Beültethető készülékházak (tanúsított anyagokkal)

Diagnosztikai berendezések konzoljai

Sterilizáló tálca betétek

Ortopéd hardver üres

Megújuló energia

Napelem rögzítő kapcsok és síncsatlakozók

Inverter alváz és belső konzolok

Szélturbina érzékelő rögzítők

Akkumulátor energiatároló rendszer gyűjtősínek

Ipari berendezések

Szivattyú és szelep alkatrészek

Sebességváltó alátétek és távtartók

Szállítószalag-rendszer vezetői

Vezérlőpanel burkolatok

Pneumatikus elosztólemezek

Minőségbiztosítás egyedi bélyegzett fémalkatrészekhez – EEAT a gyakorlatban

Nuote Metalsdokumentált folyamatok, tanúsított szakértelem és átlátható minőségi jelentések révén betartja a Google EEAT-elveit.

Szerszámtervezésben szerzett tapasztalat

Szerszámmérnökeink átlagosan 15 éves szerszámtervezői tapasztalattal rendelkeznek. CAD/CAM szoftvert (SolidWorks, AutoCAD) használunk a bélyegzési szekvenciák szimulálására az acél vágása előtt, ezzel akár 40%-kal csökkentve a próbaüzemek számát.

Folyamatirányítási szakértelem

Első cikkvizsgálat (FAI) – Teljes méretjelentés az ASME Y14.5 szerint

SPC monitorozás – A gyártási folyamatok során nyomon követett kritikus méretek

Anyag nyomon követhetőség – A malom tanúsítványait minden tekercs tételhez megőrzik

Folyamat közbeni mérés – Edzett go/no-go szerelvények nagy volumenű alkatrészekhez

A hitelesség tanúsítás révén

ISO 9001:2015 – Minőségirányítási rendszer

IATF 16949 – Autóipari minőségi szabvány (kérésre elérhető)

RoHS és REACH – Megfelelőségi dokumentáció minden anyaghoz

Konfliktusos ásványok jelentése – Az ügyfelek igényei szerint elérhető

Bizalom az átláthatóságon keresztül

A Nuote Metals minden egyedi bélyegzett fémalkatrész-szállítmányhoz a következőket kínálja:

Megfelelőségi tanúsítvány (CoC)

Méretellenőrzési jegyzőkönyv (mért értékekkel)

Anyagtanúsítvány (malomvizsgálati jegyzőkönyv)

Fényképek a reprezentatív részekről

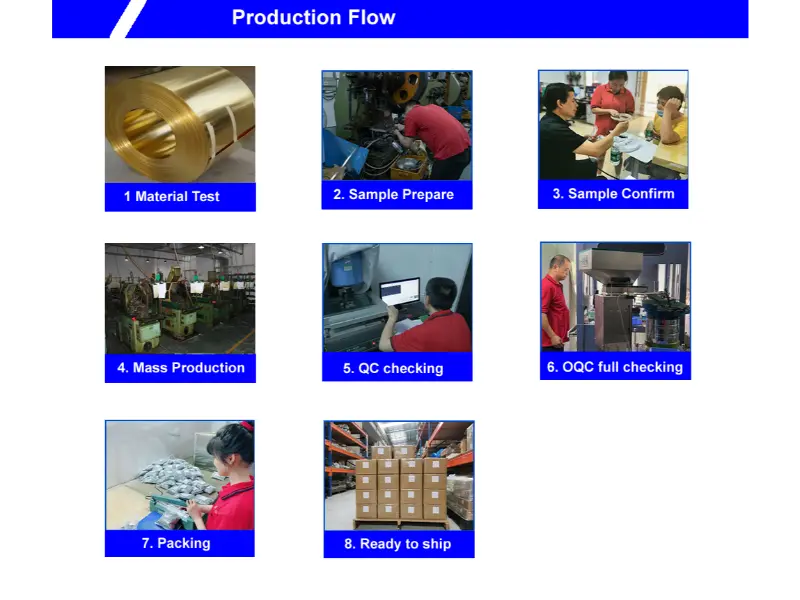

Az egyedi bélyegzett fémalkatrészek folyamata a Nuote Metalsnál

A koncepciótól a szállításig munkafolyamatunk biztosítja a kiszámíthatóságot és a minőséget.

1. lépés – Tervezés és DFM áttekintése

Az ügyfél 2D rajzot vagy 3D modellt biztosít (STEP, IGES vagy PDF)

Mérnökeink felülvizsgálják a tűréseket, a sugarakat és az anyagválasztást

DFM-jelentés 2-3 munkanapon belül

2. lépés – Szerszámgyártás

Szerszámacél kiválasztása (D2, A2 vagy keményfém nagy mennyiséghez)

Szerszámlemezek, lyukasztók és lehúzók CNC megmunkálása

Próba mintaanyagon – az első alkatrészek elkészültek

3. lépés – Mintavétel és jóváhagyás

Akár 20 mintadarabot biztosítunk felár nélkül (jóváhagyott szerszámokhoz)

Az ügyfél megvizsgálja és jóváhagyja a méreteket

Bármilyen tervezési módosítás a gyártás előtt

4. lépés – Gyártás és minőség-ellenőrzés

Teljes gyártási menet a PO mennyiség szerint

Meghatározott időközönként (500-2000 darabonként) folyamat közbeni ellenőrzések

Végső véletlenszerű mintavétel AQL-enként (ANSI/ASQ Z1.4)

5. lépés – Befejezés és szállítás

Elvégzett másodlagos műveletek (bevonatozás, menetfúrás stb.)

Csomagolás az ügyfél specifikációi szerint (ömlesztett, tálcás, tekercs vagy zsák)

Szállítás teljes dokumentációval

Gyakran ismételt kérdések az egyedi bélyegzett fém alkatrészekről

Az alábbiakban felsoroljuk a Nuote Metals által az egyedi bélyegzett fém alkatrészekkel kapcsolatos leggyakoribb műszaki megkereséseket.

1. kérdés: Mi a tipikus átfutási idő a szerszámozáshoz és az egyedi bélyegzett fémalkatrészek első mintáihoz?

V: Az átfutási idő az alkatrész összetettségétől és a szerszámigényektől függ. Az egyszerű, egyedi bélyegzett fémalkatrészek egyműveletű záró- vagy lyukasztószerszámokkal (összetett szerszámmal) a szerszámok gyártása általában 15–20 munkanapot vesz igénybe. Az első minták a szerszámozás befejezése után 3-5 nappal állnak rendelkezésre. Az összetett, egyedi bélyegzett fémalkatrészek esetében, amelyek progresszív matricákat igényelnek több állomással (hajlítás, húzás, fémforgácsolás), a szerszámozás átfutási ideje 25-40 munkanap. A Nuote Metals gyorsított szerszámokat kínál felár ellenében – egy adott idővonalhoz forduljon mérnöki csapatunkhoz alkatrészrajzával. A prototípus-szerszámok (alumíniumból vagy lágyacélból készült lágy szerszámok) 7-10 napon belül elkészíthetők kis mennyiségű validálási futtatáshoz, mielőtt a gyártási minőségű szerszámacélra kerülne.

Q2: Mi a minimális rendelési mennyiség (MOQ) az egyedi bélyegzett fém alkatrészekhez? Ki tudja fogadni a kis prototípus-gyártási sorozatokat?

V: Igen, a Nuote Metals támogatja mind a kis volumenű prototípuskészítést, mind a nagy volumenű gyártást. Az új, dedikált szerszámot igénylő egyedi bélyegzett fémalkatrészek esetében a tipikus MOQ 5000–10 000 darab a szerszámköltségek amortizálására. Mindazonáltal prototípus-készítéshez vagy próbaüzemekhez rugalmas mennyiséget kínálunk, akár 50-500 darabot is, ideiglenes lágy szerszámokkal vagy akár lézervágással (hajlítás nélküli lapos alkatrészekhez). Az egyszerű, egyedi bélyegzett fém alkatrészekre, amelyek a meglévő szabványos szerszámkönyvtárunkkal gyárthatók (pl. általános alátétformák, egyszerű konzolok), nincs MOQ - 100 darabtól kezdődően fogadunk rendelést. Kérjük, küldje el rajzát egyedi árajánlatért. Mintaprogramot is kínálunk: a szerszámok jóváhagyása után akár 20 mintadarabot is ingyenesen biztosítunk (a szállítási költséget az ügyfél fizeti).

3. kérdés: Hogyan biztosíthatom, hogy az egyedi bélyegzett fémalkatrészeimnek minimális sorja és éles széle legyen? Melyek a szokásos sorjázási módszerek?

V: A sorjaszabályozás kritikus minőségi paraméter az egyedi bélyegzett fém alkatrészeknél, különösen akkor, ha az alkatrészeket vezetékekkel együtt kezelik vagy szerelik össze. A Nuote Metals három megközelítéssel kezeli a sorját. Először is optimalizáljuk a szerszámhézagokat – minden anyagvastagságnál oldalanként 5–10%-os lyukasztási hézagot tartunk fenn, ami minimalizálja a sorjaképződést a forrásnál. Másodszor, a legtöbb egyedi sajtolt fémalkatrésznél mechanikus sorjázást végzünk kerámia vagy műanyag hordozóval ellátott vibrációs pohárral, így egyenletes 0,05–0,15 mm-es sugarat állítunk elő. Harmadszor, azoknál az alkatrészeknél, amelyeknél rendkívül éles széleket kell eltávolítani (pl. orvosi vagy elektronikai alkalmazások), kézi sorjázást vagy termikus sorjátlanítást kínálunk. A szabványos sorjamagasság határértéke ≤0,1 mm 1 mm feletti anyagvastagság esetén, és ≤ 0,05 mm 1 mm alatti anyag esetén. Ha az alkalmazás sorjamentes éleket igényel (például a bőrrel vagy a huzalszigeteléssel való érintkezéshez), adja meg a rajzon a „nincs éles él” vagy az „élsugár 0,1 mm”, és ennek megfelelően módosítjuk a folyamatot.

4. kérdés: Milyen információkat kell megadnom, hogy pontos árajánlatot kaphassak egyedi bélyegzett fémalkatrészekre?

V: Ahhoz, hogy pontos árajánlatot adhasson egyedi bélyegzett fém alkatrészekre, a Nuote Metalsnak a következő minimális információra van szüksége. Először egy 2D-s rajzot (PDF) vagy 3D-s modellt (STEP, IGES vagy SolidWorks) megadott méretekkel, tűrésekkel és anyaggal. Másodszor, az anyag típusa és vastagsága – ha bizonytalan, írja le az alkalmazást (pl. „korrózióálló, a 304-es rozsdamentes acélhoz hasonló, 1,5 mm”). Harmadszor, a becsült éves vagy rendelési mennyiség – a szerszámköltség amortizációja erősen függ a mennyiségtől. Negyedszer, bármilyen felületkezelési vagy másodlagos műveleti követelmény (bevonat, menetfúrás, hőkezelés). Ötödször, a minőség szempontjából kritikus jellemzők (például „a furat átmérőjének ±0,05 mm-nek kell lennie” vagy „kritikus síkság”). Ezen információk birtokában a Nuote Metals általában 24 órán belül költségvetési árajánlatot ad, és 3–5 munkanapon belül határozott árajánlatot ad a szerszámok lebontásával. Az egyszerű, egyedi bélyegzett fémalkatrészekhez kézi vázlatból vagy áttekinthető fényképből tudunk idézni méretekkel.

Miért partner a Nuote Metals céggel egyedi bélyegzett fémalkatrészekért?

A megfelelő bélyegzőpartner kiválasztása biztosítja a méretkonzisztenciát, a költségkontrollt és az ellátási lánc megbízhatóságát. A Nuote Metals ajánlata:

Mérnöki támogatás – DFM elemzés a szerszámozás előtt

Házon belüli szerszámok – Nincs kiszervezési késedelem vagy minőségi meglepetés

Anyagrugalmasság – Több mint 20 ötvözet raktáron

Nincs MOQ egyszerű alkatrészekhez – Meglévő szerszámkönyvtár használata

Gyors mintavétel – 20 ingyenes minta jóváhagyott szerszámokkal

Globális szállítás – légi vagy tengeri szállítás Észak-Amerikába, Európába, Ázsiába és azon túl

Teljes nyomon követhetőség – Anyagtanúsítványok és vizsgálati jelentések minden szállítmányhoz

ÉrintkezésNuote Metalsmég ma, hogy feltöltse rajzát, vagy megvitassa egyedi bélyegzett fémalkatrész-projektjét.
