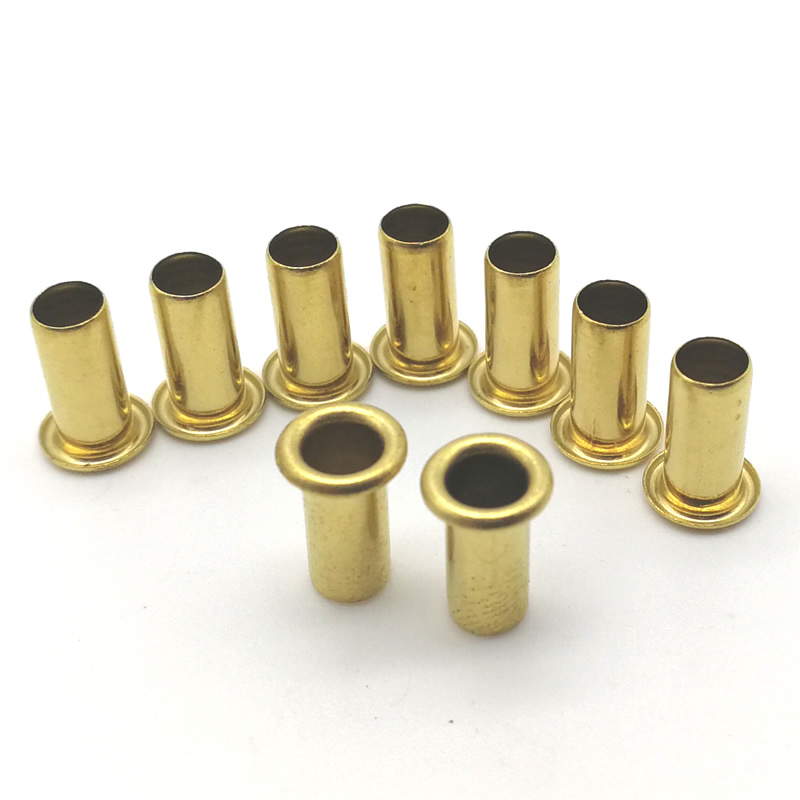

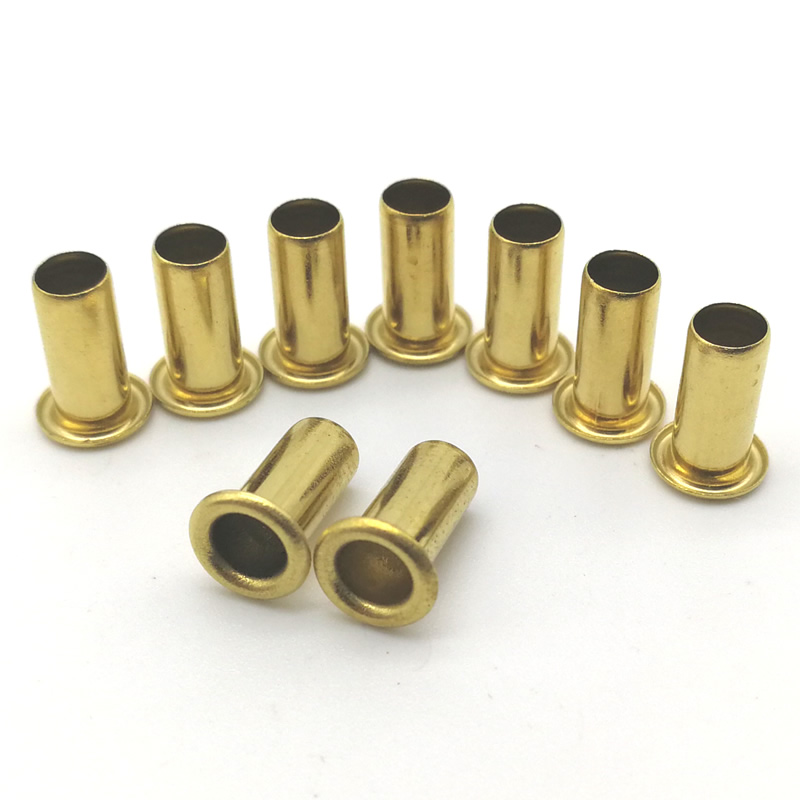

Kilyukasztott fűzőlyuk

Szövetben, bőrben vagy vékony fémlemezben lévő furatok megerősítésére ez az alkatrész egyszerű, tartós megoldást kínál. A húzott vagy csőszerű alternatívákkal ellentétben alyukasztott fűzőlyuklapos korongból egy hordó extrudálásával jön létre – így egy varratmentes, sorjamentes alkatrészt kapunk, amely alkalmas nagy volumenű összeszerelésre.

Nuote Metalsszigorú hétlépéses gyártási protokollt követ minden megrendelésnél, az anyagbeszerzéstől a végső ellenőrzésig. Ez az útmutató részletezi folyamatunkat, anyaglehetőségeinket, méretadatainkat és átlátható minőségi irányelveinket.

Valós alkalmazások

1. eset – Játékkés díszítőelemei (ABS műanyag, sárgaréz lyukasztott lyuk)

Egy gyerekjátékgyártó valósághű, prémium megjelenést akart adni játékkés sorozatának. A kialakítás a penge és a fogantyú körül kis fémpontokat igényelt, hogy utánozzák a szegecsek megjelenését egy valódi szerszámon. Ezek az akcentusok tisztán dekoratívak voltak – nem teherbíróak. A követelmények a következők voltak: fényes, gyermekbiztos, könnyen telepíthető, és elég biztonságos ahhoz, hogy túlélje a kemény játékot.

Sárgaréz lyukasztott fűzőlyuk alkatrészeket szállítottunk (3 mm belső átmérő, 6 mm külső karima, 2 mm rövid hordóhossz, lakkozott felület). A sekély hordó lehetővé tette, hogy a lyuk szinte egy síkban feküdjön az ABS felületével. A fényes sárgaréz felület csúcsminőségű, „autentikus” megjelenést kölcsönzött a játéknak. Mivel a lyukasztott fűzőlyuknak nincsenek éles sorjái, minden ujjbeszorulás-biztonsági teszten megfelelt. Egyszerű hőtágulási szerelést javasoltunk: enyhén melegítse fel a szemet, és nyomja be egy előre megformázott mélyedésbe. 10 000 leejtési és ütési ciklus után a dekoratív fűzőlyukak egyike sem lazult meg vagy esett ki. Az ügyfél most már négy játékmodellben használja a sárgaréz lyukasztott fűzőlyukakat, mint jellegzetes design elemet.

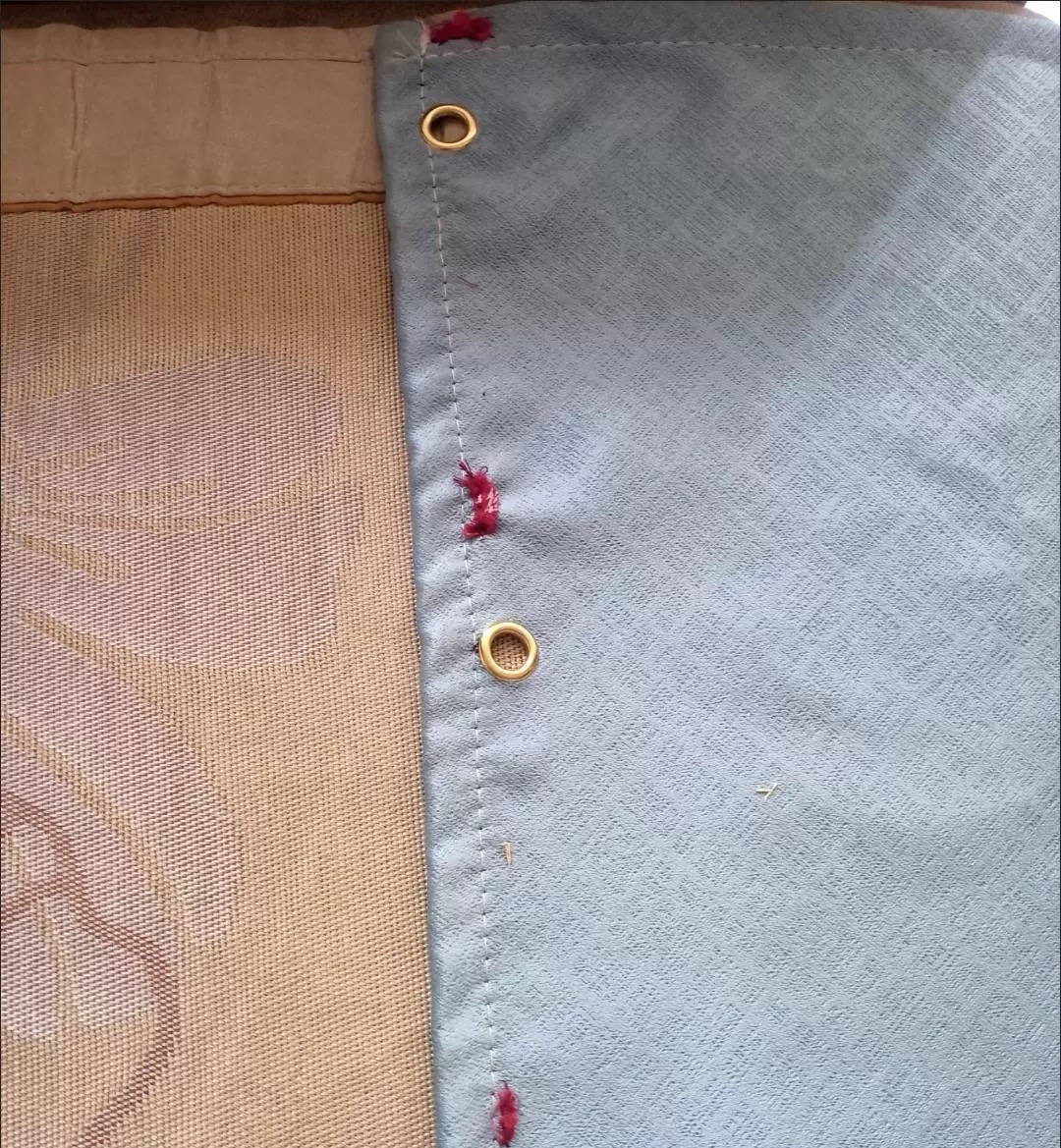

2. eset – Ponyva rögzítési pontja

Egy ipari ponyvagyártónak korrózióálló fülre volt szüksége a nehéz tehergépjárművek burkolataihoz, amelyek útsónak és esőnek vannak kitéve. A korábbi alumínium fűzőlyukak nagy feszültség hatására deformálódtak és egy tél után korrodálódtak. Erősebb, rozsdamentes megoldást igényeltek, amely 200 kg-os húzóerőt is kibír.

Sárgaréz lyukasztott fűzőlyuk alkatrészeket javasoltunk (8 mm belső átmérő, 15 mm külső karima, 8 mm hordóhossz, lakkozott felület). A sárgaréz anyag kiváló korrózióállóságot kínál kültéri körülmények között, miközben könnyen rögzíthető. A lyukasztott fűzőlyuk varrat nélküli hengere erősen rágördült a PVC szövetre, megakadályozva az áthúzást. A széles sárgaréz karima egyenletesen osztotta el a terhelést, kiküszöbölve a deformációt. Két évnyi, 5000 ponyvával végzett terepi használat után nulla meghibásodásról számoltak be. Az ügyfél azóta az összes nagy teherbírású burkolatot sárgaréz lyukasztott fűzőlyukainkká alakította át.

Különféle fűzőlyukak készíthetők

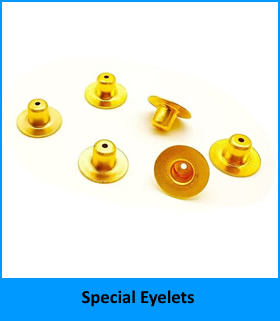

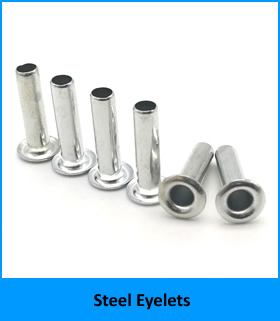

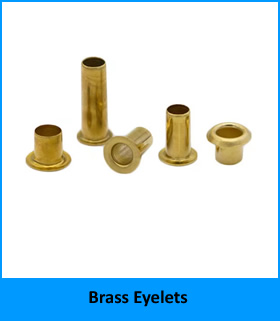

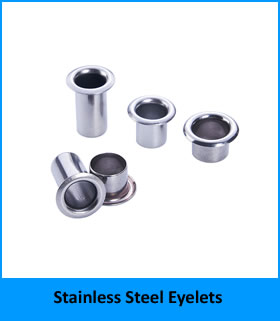

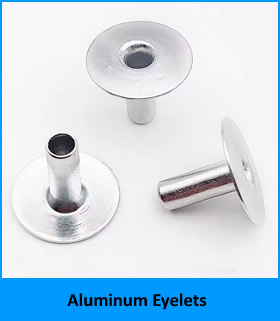

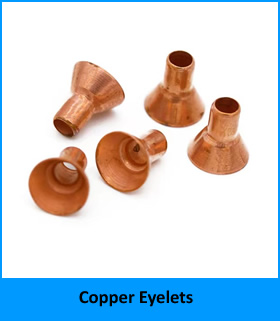

A Nuote Metals különféle típusú fűzőlyukakat gyárt, mint például sárgaréz fűzőlyukakat, acélszemeket, rozsdamentes acél fűzőlyukakat, alumínium fűzőlyukakat, rézszemeket és speciális fűzőlyukakat.





Műszaki paraméterek – Anyagok és méretek

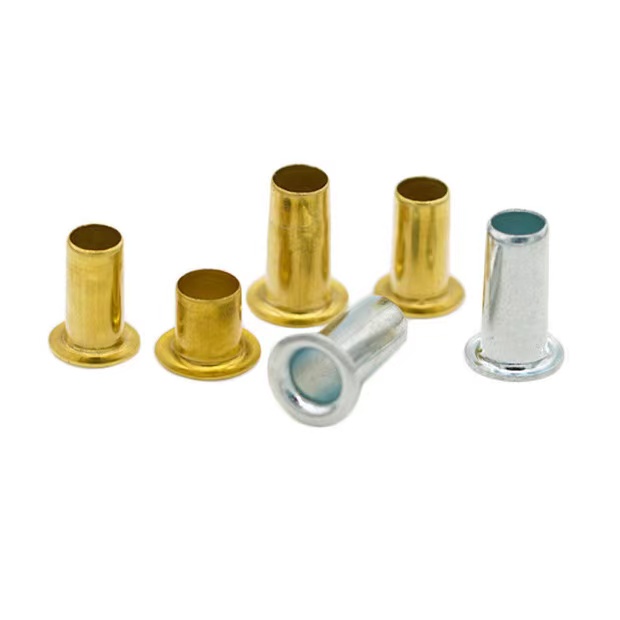

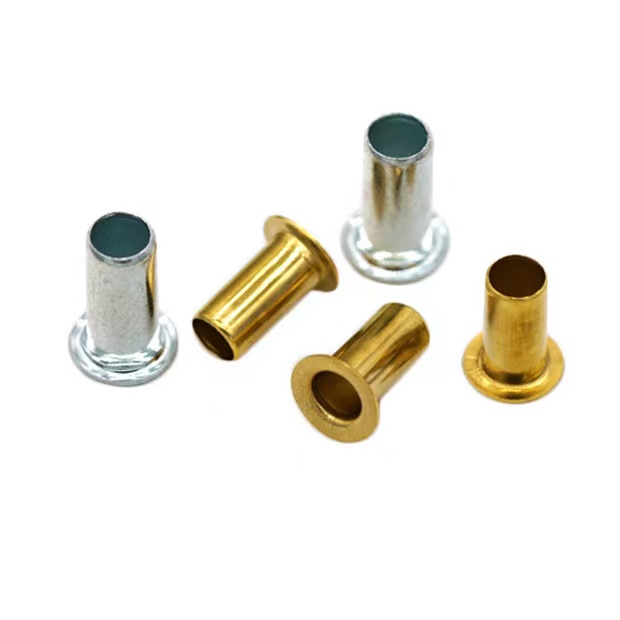

Ezeket a fűzőlyukakat négy anyagcsaládban kínáljuk.

Anyaglehetőségek

Anyag	Osztályok	Tipikus kivitel	Korrózióállóság
Sárgaréz	C26000	Lakkozott, antik, nikkel	Jó (beltéri/tengeri)
Alacsony széntartalmú acél	SPCC, Q195	Horganyzott (átlátszó/kék/sárga)	Közepestől jóig
Alumínium	5052, 1100	Átlátszó vagy színes eloxált	Jó (sópermet 100+ óra)
Rozsdamentes acél	304, 316	Passzivált, gyöngyfúvott	Kiváló (tengerészeti/vegyi)

Szabványos mérettartomány

Belső átmérő (mm)	Külső karima (mm)	Hordó hossza (mm)	Fogási tartomány (mm)
3.0	6,0 – 6,5	3,4,5	1,0 – 3,5
4.0	7,5 – 8,0	4,5,6	1,5 – 4,5
5.0	9,0 – 10,0	5,6,7	2,0 – 5,5
6.0	10,5 – 11,5	6,7,8	2,5 – 6,5
8.0	13,5 – 15,0	7,8,10	3,0 – 8,0
10.0	16,0 – 18,0	8,10,12	3,5 – 10,0

Valójában több mint 3000 különböző méretű fűzőlyuk van raktáron, itt csak néhány méret van felsorolva.

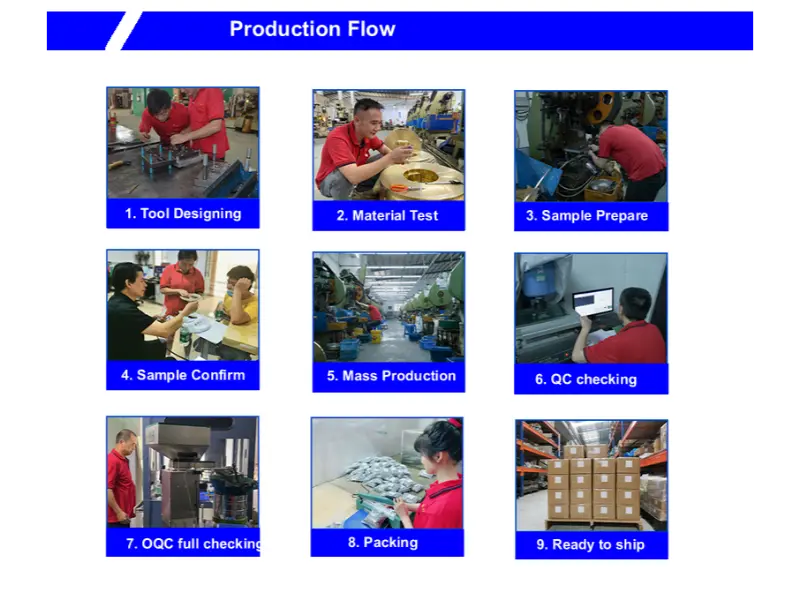

Hétlépcsős gyártási folyamat

Ezt a munkafolyamatot követjük minden tételnél.

Lépésről lépésre a nyersanyagtól a kész alkatrészig

1. Anyagbeszerzés– A tanúsítvánnyal rendelkező sárgaréz, acél, alumínium vagy rozsdamentes tekercseket jóváhagyott malomoktól vásárolják. Minden tekercs hőszámmal és fokozattal van ellátva.
2. Anyagvizsgálat– A bejövő tekercseket spektrométerrel tesztelik a kémiai összetétel ellenőrzésére. A vastagságot lézeres mikrométerrel ellenőrizzük.
3. Szerszámok testreszabása vagy beállítása– Új méretekhez progresszív keményfém szerszámokat tervezünk és megmunkálunk (átfutási idő 15-25 nap). Szabványos méreteknél technikusaink telepítik és beállítják a meglévő szerszámot.
4. Első cikkvizsgálat– A prés 20–50 mintadarabot futtat. Minőségbiztosítási csapatunk minden méretet mér (ID, OD, hordóhossz, karimavastagság). A mintákat jóváhagyásra elküldik az ügyfélnek.
5. Tömeggyártás– Jóváhagyás esetén a prés 200–600 löket/perc sebességgel működik, óránként akár 30 000 alkatrészt is gyártva. A folyamat közbeni ellenőrzés 2000 darabonként történik.
6. Alvállalkozói bevonat (ha szükséges)– A cink, nikkel vagy antik bevonatot igénylő acél vagy sárgaréz alkatrészek esetében tételeket küldünk minősített bevonatoló partnereinknek. A bevonat vastagságát XRF ellenőrzi.
7. Végső kimenő ellenőrzés– A kész tételeket 100%-ban optikailag válogatják a kritikus méretek szerint. Véletlenszerű mintát (AQL 1.0) veszünk a teljes dimenziós és húzási teszt ellenőrzéséhez. Minden szállítmányhoz megfelelőségi tanúsítványt adnak ki.

Ez a hét lépésből álló munkafolyamat biztosítja, hogy mindenlyukasztott fűzőlyukgyárunk elhagyása megfelel az általunk ígért tűréseknek és anyagtulajdonságoknak.

Tekintse meg videónkat, hogy megtudja, hogyan készítünk fűzőlyukakat

Minőségbiztosítás és tanúsítványok

Minden tételnél a következőket tartjuk fenn:

• A tanúsítás hatálya
• ISO 9001:2015 Teljes minőségirányítási rendszer
• RoHS (2011/65/EU) Ólom, kadmium, higany határértékei (SGS tesztelt)
• REACH SVHC nyilatkozat (aktuális lista)
• Konfliktus ásványok KDK-mentes nyilatkozat

Minden szállítmány tartalmaz egy malomvizsgálati tanúsítványt, a méretellenőrzési jegyzőkönyvet, a bevonatvastagság-tanúsítványt (ha van), és egy aláírt megfelelőségi tanúsítványt.

Átlátható politikák

• Minta szabályzat – 20 ingyenes darab bármilyen szabványos mérethez (a szállítási költséget az ügyfél fizeti)
• Minimális rendelési mennyiség – 2000 darab acél/sárgaréz esetében; 5000 rozsdamentes/alumínium esetén
• Átfutási idő – 5-7 munkanap raktáron lévő méretek esetén; 12-15 nap egyedi kivitelezés esetén
• Szerszámdíjak – Nincsenek szabványos azonosítók és hordóhosszok esetén
• Visszaküldési politika – A hibás alkatrészek költségmentes cseréje

Nuote Metalsnem számít fel díjat az újraminősítésért vagy a mintavételezésért, ha a tűréshatárok nem teljesülnek.

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a lyukasztott fűzőlyuk és a csőszegecs között?

V: A fő különbség abban rejlik, hogy mindegyik hogyan készül. A miénklyukasztott fűzőlyuk(más néven mélyhúzott fűzőlyuk) lapos fémlemezből progresszív mélyhúzási eljárással készül: kilyukasztunk egy nyersdarabot, majd egy csészébe húzzuk, végül átszúrjuk az alját, hogy létrehozzuk a lyukat. Ez egy varratmentes, egy darabból álló alkatrészt eredményez, sima hengerrel, illesztések nélkül. A cső alakú szegecs ezzel szemben egy fémcsőből indul (varrat nélküli vagy hegesztett). A csövet hosszra vágják, majd az egyik végét feltekerik vagy megfejezik a karima kialakításához. Mivel előre elkészített csöveket használ, a csőszerű szegecsnek látható varrása lehet (ha hegesztett), és jellemzően vékonyabb a fala, mint az azonos átmérőjű húzott fűzőlyuk. Tiszta, sorjamentes furatot és maximális kihúzási ellenállást igénylő alkalmazásokhoz puha anyagokban (bőr, szövet, műanyag) ajánljuk lyukasztott fűzőlyukunkat. Nagy volumenű, olcsó fém-fém rögzítéshez, ahol a látható varrás is elfogadható, elegendő lehet egy csőszegecs.

2. kérdés: A rozsdamentes acél lyukasztott fűzőlyuk alkatrészek repedés nélkül készíthetők?

V: Igen, de speciális vezérlőkkel. A rozsdamentes acél (különösen a 304) gyorsan megkeményedik az extrudálás során. Polírozott keményfém formázó lyukasztókat és többlépcsős extrudálást (egy erős ütés helyett három könnyű ütést) használunk a repedés megelőzésére. Nagy teljesítményű klórmentes kenőanyagot is alkalmaznak. Az 1,5 × ID-nél nagyobb hordóhosszúság esetén javasoljuk a közbenső izzítást vagy a 316-os rozsdamentesre való átállást. A rozsdamentes változatok belső elutasítási aránya 0,6% - az iparági átlag alatt.

3. kérdés: Hogyan válasszam ki a megfelelő hordóhosszt lyukasztott fűzőlyukhoz, ha az anyagköteg habot vagy párnát tartalmaz?

V: Mérje meg a köteg vastagságát a tényleges szorítónyomás mellett (nem nyugalmi állapotban). Ezután válasszon egy hordóhosszt, amely 1,0–1,5 mm-rel meghaladja az összenyomott vastagságot. Például, ha a hab 5 mm-ről 2 mm-re tömörül 2 kg/cm² alatt, használjon 3,0–3,5 mm-es hordóhosszt. A Nuote Metals több hordóhosszt tartalmazó mintakészleteket kínál, így tesztelheti az összetapadást a tényleges anyagon. Ingyenes fogástávolság-kalkulátort is biztosítunk – ajánlásért küldje el nekünk az anyaghalmaz adatait.

Miért válasszon minket

• Négy anyagcsalád – sárgaréz, acél, alumínium, rozsdamentes (304/316)
• Házon belüli szerszámok – szabványos méreteknél nincs külső szerszámdíj
• 100%-os optikai válogatás – kiküszöböli a méretben nem megfelelő alkatrészeket
• Ingyenes mintaprogram – tesztelje az illeszkedést a gyártási mennyiségek megrendelése előtt
• Teljes nyomon követhetőség – MTC, CoC és plating jelentések minden megrendeléshez

ÉrintkezésNuote Metalsmég ma mintacsomagot vagy megfelelőségi csomagot kérni.
