Miért válnak a csőszegecsek a könnyű, nagy volumenű összeszerelés preferált rögzítőjévé?

Különös elmozdulás történik a gyártási ágazatok között. Évtizedek óta,tömör szegecsekvoltak az alapértelmezett választás az állandó ízületekhez. De a gyártás megváltozott. A könnyebb anyagok, a gyorsabb gyártósorok és a szigorúbb költségellenőrzés arra késztette a mérnököket, hogy újragondolják, milyen is lehet egy szegecs. A Nuote Metalsnál figyeltükcsőszerű szegecseka réstermékről a mainstream megoldásra vált az autó-, elektronikai-, bútor- és bőráruiparban.

Az ok egyértelmű: a szilárd szegecsek szilárdságának legnagyobb részét a rögzítőerő és a költség töredékéért biztosítják. Nem minden munkához a megfelelő rögzítőelem. De egyre több alkalmazáshoz ezek jelentik a legpraktikusabb választást a piacon.

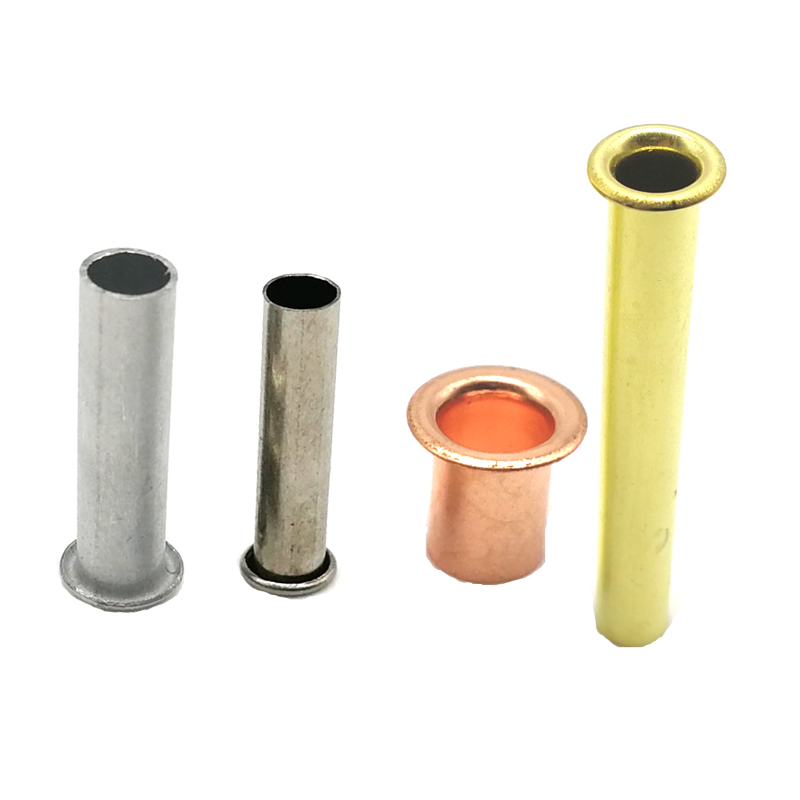

Mi is pontosan a csőszerű szegecs?

A csőszegecs mechanikus rögzítőelem tömör fejjel és részben vagy teljesen üreges szárral. Az üreges profil csökkenti a beépítés során deformálódni kívánt fém mennyiségét. Amikor egy beállító szerszám axiális nyomást fejt ki, az üreges vége kifelé görbül vagy kiszélesedik, és egy második fejet képez – amelyet gyakran csapnak neveznek –, amely összefogja az anyagokat.

Ez a kritikus különbség a tömör szegecshez képest. A tömör szegecsnek nincs üreges része, és teljes erővel kell deformálni. Ezzel szemben a csőszegecs lényegesen kisebb erőt igényel, mivel csak az üreges rész vékony falának kell gördülnie.

A "cső alakú szegecs" kifejezést gyakran a félcső szegecssel felcserélve használják, bár van egy technikai különbség. A félcső alakú szegecs üreges mélysége nem haladja meg a szár átmérőjének 112%-át. A teljes cső alakú szegecs üreges a teljes száron. Mindkettő a csőszegecscsalád alá tartozik, és mindkettő ugyanazt a fő előnyt kínálja: kisebb a beállítási erő.

A számok, amelyek megmagyarázzák a változást

Az adatok világos történetet mesélnek el. Az előrejelzések szerint a nem nemesfém csőszegecsek globális piaca a 2025-ös körülbelül 2,13 milliárd USD-ról 2035-re 3,8 milliárd USD-ra fog növekedni, körülbelül 6%-os összetett éves növekedési ütem mellett.

A Nuote Metalsnál ezt a tendenciát első kézből figyeltük meg. A csőszegecsekre vonatkozó megrendelések folyamatosan növekedtek az elmúlt két évben, három szegmensben különösen erősek:

Elektronikai összeszerelés– biztonságos rögzítést biztosítanak az áramköri lapok vagy a kényes házak sérülésének veszélye nélkül

Bútorgyártás– tiszta megjelenés és erős kötések nagy sebességgel

Autóipari belső terek– könnyű, korrózióálló és rezgésálló

A közös szál ezekben az iparágakban ugyanaz: a gyártóknak gyors, megbízható, költséghatékony állandó kötésekre van szükségük. pontosan ezt szállítják.

Három előny, amelyek kiemelik őket

Alacsonyabb beállítási erő, gyorsabb összeszerelés

A cső alakú szegecshez csak egy töredéke szükséges az azonos átmérőjű tömör szegecshez szükséges erőnek. Az üreges szár nyomás hatására kifelé gördül, ahelyett, hogy a teljes szárat el kellene mozdítani. Ez könnyebb szerszámokat, kevesebb kezelői fáradtságot és gyorsabb ciklusidőt jelent az automatizált vonalakon.

A nagy volumenű gyártásnál a különbség jelentős. A csőszegecsek 200-300 darab/perc sebességgel szerelhetők automatizált berendezésekre. Ehhez képest a tömör szegecsek lassabbak és erősebb préseket igényelnek.

Tartós ízületek, amelyek nem lazulnak meg

A csavarokkal és csavarokkal ellentétben,csőszerű szegecsekállandó ízületeket hozzon létre. Nincsenek szálak, amelyek kihátrálnának a rezgés hatására. A rögzítés után a szegecs a helyén marad a szerelvény élettartama alatt. Emiatt különösen értékesek az olyan alkalmazásokban, amelyek állandó mozgásnak vagy vibrációnak vannak kitéve, mint például az autóalkatrészek, a csomagok és a mechanikus kapcsolók.

Pivot képesség

Használhatók forgáspontként, mert a szegecs duzzanata a farokra korlátozódik. A tömör szegecsek sugárirányban kitágulnak és általában kitöltik a lyukat, korlátozva a mozgást. ezzel szemben laza illeszkedésre állíthatók, ha mozgásra van szükség. Ez ideálissá teszi őket zsanérokhoz, összecsukható mechanizmusokhoz és forgó szerelvényekhez.

Anyaglehetőségek – A szegecs illesztése az alkalmazáshoz

A Nuote Metalsnál öt anyagcsaládban gyártjuk őket. Mindegyik különböző tulajdonságokat kínál különböző környezetekhez.

Két alkalmazás a gyári nyilvántartásunkból

 Szórakoztatóelektronikai ház

Egy laptopgyártónak nem mágneses rögzítőre volt szüksége a vékony alumínium házpanelek összeillesztéséhez. Az anyag mindössze 0,8 mm vastag volt, és tömör szegecsek deformációt okoztak a furat körül. 5056 alumínium csőszegecseket szállítottunk 3 mm-es szárral és átlátszó eloxált felülettel.

A cső alakú kialakítás nagyon alacsony erővel, megakadályozza a vékony ház torzulását. Az eloxált felület illeszkedik a meglévő alumínium alkatrészekhez. Készülékenként hozzáadott tömeg: kevesebb, mint 2 gramm. Több mint egymillió darabnál az ügyfél több mint 1,5 metrikus tonnát takarított meg a rögzítőelemek súlyától az acél alternatívákhoz képest.

Bőrtáska hardver

Egy európai táskagyártó acél félcső szegecseket használt növényi cserzett bőrön. Az acélszegecsekből származó rögzítő erő gyakran megrepedezte a bőrt a lyuk körül, ami körülbelül 2%-os visszautasítási arányt eredményezett. C2680 sárgaréz csőszegecseket szállítottunk polírozott és lakkozott felülettel.

A könnyebb beállítási erő teljesen kiküszöbölte a repedést. A sárgaréz felület illett a táska arany hardveréhez, és ellenállt a bőr olajosodásától. Az elutasítási arány 0,1% alá csökkent. A gyártó azóta minden bőráru-vonalat átalakított szegecseinkké.

Műszaki előírások – Gyári szabványaink

A Nuote Metalsnál a következő előírások szerint gyártjuk őket.

Mérettartomány

Fejstílusok elérhetők

• Lapos fej – alacsony profilú, sík felületű
• Kerek fej – klasszikus kupolás profil
• Süllyesztett fej – egy síkban vagy a felszín alatt helyezkedik el

Standard felületek

• Természetes (formájú)
• Horganyzás – alapvető korrózióvédelem
• Nikkelezés – fényes felület, kopásállóság
• Ónozás – forrasztható felület
• Ezüst bevonat – magas vezetőképesség
• Aranyozás – prémium dekoratív
• Lakkozott – megakadályozza a foltosodást
• Antik – elöregedett megjelenés

Minden bevonat RoHS-kompatibilis.

GYIK

1. kérdés: Mi a különbség a csőszerű és tömör szegecsek között?

V: A különbség az üreges rész. A cső alakú szegecsnek részben vagy teljesen üreges a szára, míg a tömör szegecs teljesen tömör. Az üreges profil csökkenti a beépítés során deformálódni kívánt fém mennyiségét, azazcsőszerű szegecseklényegesen kisebb rögzítőerőt igényelnek, mint az azonos átmérőjű tömör szegecsek. forgáspontként is használhatók, mivel a duzzanat a farokra korlátozódik, míg a tömör szegecsek sugárirányban kitágulnak és kitöltik a lyukat. A tömör szegecsek azonban nagyobb nyírószilárdságot kínálnak, és jobban megfelelnek a nehéz szerkezeti alkalmazásokhoz. A legtöbb könnyű és közepes teherbírású szerelvényhez kiváló egyensúlyt biztosítanak az erő és a beépíthetőség között.

2. kérdés: Milyen anyagok állnak rendelkezésre a Nuote Metals csőszegecsekhez?

V: A Nuote Metalsnál öt anyagcsaládban gyártjuk őket: sárgaréz (C2680), rozsdamentes acél (304 és 316), réz (C1100), alumínium (5052 és 5056) és alacsony szén-dioxid-kibocsátású acél. Minden anyag más célt szolgál. A sárgaréz jó korrózióállóságot és dekoratív arany bevonatot kínál, így ideális bőrárukhoz és elektromos csatlakozókhoz. A rozsdamentes acél kiváló korrózióállóságot biztosít tengeri, orvosi és kültéri alkalmazásokhoz. A réz biztosítja a legmagasabb elektromos vezetőképességet (100% IACS) a sínek és a földelés számára. Az alumínium könnyű és korrózióálló, alkalmas repülőgép- és elektronikai használatra. Az acél a legköltséghatékonyabb megoldás általános ipari felhasználásra. Testreszabhatjuk a felületkezelést, beleértve a horganyzást, a nikkelezést, az ónozást, az ezüstözést és a lakkozott bevonatokat.

3. kérdés: Hogyan számíthatom ki a megfelelő hengerhosszt egy csőszegecshez?

V: A megfelelő hordóhossz a teljes anyagköteg vastagságától függ. Egy szabványos csőszegecsnél a hengernek teljesen át kell nyúlnia az anyagon, és elegendő kiálló hosszúságúnak kell lennie ahhoz, hogy megfelelő tekercset képezzen. Az általános képlet a következő: hordó hossza = anyaghalmaz vastagsága + 0,5-1,5 mm. Az extra hosszúság a tekercselt göndörséget képezi. Lágyabb anyagokhoz (vékony anyag, puha bőr) használja a tartomány alsó végét (0,5–0,8 mm). Keményebb anyagokhoz (vastag bőr, merev műanyag, többrétegű) használja a magasabb végét (1,0-1,5 mm). Ha a henger túl rövid, a göndörség gyenge lesz, és a szegecs kihúzódhat. Ha túl hosszú, a göndör túlméretezett lesz, vagy széthasadhat. Hátsó alátétet igénylő alkalmazásoknál a számítás előtt adja hozzá az alátét vastagságát az anyagköteghez. Javasoljuk, hogy rendeljen ingyenes mintaszegecseket két vagy három egymás melletti hosszúságban, és tesztelje azokat a tényleges anyagon a beállító szerszámmal.

Minőség és átláthatóság

A Nuote Metals ISO 9001:2015 tanúsítvánnyal rendelkezik. Alkatrészünk minden tétele nyomon követhető a nyersanyagtanúsítványra (hőszám), a gyártási présnaplóra és a végső vizsgálati jelentésre. A gyártás során 100%-ban folyamat közbeni ellenőrzést végzünk, nem csak helyszíni ellenőrzéseket.

Ügyfélszabályzatunk

• Ingyenes minták – raktáron lévő méretek állnak rendelkezésre; csak futárnak fizetsz
• Egyedi szerszámok – 10 nap alatt készen állnak a nem szabványos átmérők, hosszúságok vagy fejtípusok számára
• MOQ – 20 000 darab szabványos méretekhez; alacsonyabb az első rendeléseknél
• Átfutási idő – készlet: 3-5 nap; egyedi (szerszámozással együtt): 15-25 nap
• 8 órás technikai válaszadás – a megkeresésekre egy munkanapon belül válaszolnak

szállítottunkcsőszerű szegecsekügyfeleinek több mint 70 országban.
