A félcső szegecsek a leginkább alábecsült rögzítőelemek a modern gyártásban?

Különös elmozdulás történik a gyártási ágazatok között. A vakszegecsek, öntörő szegecsek és öntapadó kötések évekig tartó agresszív promóciója után sok gyártómérnök csendben visszatér a több mint egy évszázada létező rögzítőelemhez: a félcső alakú szegecshez. A Nuote Metalsnál az elmúlt 18 hónapban mérhető növekedést tapasztaltunk az erre a kötőelemtípusra vonatkozó megkeresések és megrendelések számában – különösen az autó-, bútor- és elektronikai iparból.

Ez nem egy nosztalgiavezérelt trend. Az adatok azt sugallják, hogy pragmatikusan újra kell értékelni, hogy mi is működik valójában a gyártási területen.

A számok a visszatérés mögött

A Nuote Metals belső értékesítési adatai szerint a rendelések afélcső alakú szegecsek2024 második felében mintegy 30%-kal nőtt az előző év azonos időszakához képest. A megrendelések többsége a következőktől érkezett:

• Autóbelső alkatrészek beszállítói
• Irodabútor és ülőbútor gyártók
• Készülékház-összeszerelő sorok
• Elektronikus vezérlőpanel gyártók

Egy jelentős autóipari beszállító a közelmúltban lecserélte a műanyag kapcsokat félcső alakú szegecsekre az ülés-összeszerelő sorában. A bejelentett meghibásodási arányuk 1,2%-ról 0,08%-ra esett 1000 szerelvényenként.

Egy másik esetben egy bútorgyártó a termelés 20%-os növekedéséről számolt be, miután a csavaros-anyás szerelvényekről a mi szegecseinkre váltott a székváz vonalain.

Miért most? A gyakorlati előnyök

A félcső alakú szegecsekhez való visszatérést nem a marketingkampányok vezérlik. Három olyan mérhető előny vezérli, amelyek közvetlenül befolyásolják a termelési eredményeket.

Az alacsonyabb beállítási erő gyorsabb összeszerelést jelent

Egy félcső alakú szegecshez a rögzítőerő körülbelül egynegyede szükséges az azonos átmérőjű tömör szegecsekhez képest. Ez könnyebb pneumatikus szerszámokat, kevesebb kezelő fáradtságot és kevesebb préselési karbantartási ciklust jelent. Az automatizált vonalak esetében ez gyorsabb ciklusidőt jelent.

Ellentétben a vibráció hatására kihátráló csavarokkal, ezek állandó kötést hoznak létre. A ragasztókkal ellentétben teljesítményük nem romlik a hőmérséklet vagy a páratartalom változásával. Az üreges farok által alkotott befogás egyenletesen tágul, kiszámítható szorítóerőt hozva létre, amely egyenletes marad több ezer szerelvényen.

Pivot képesség

Mivel a szegecs duzzanata csak a farokra korlátozódik, a félcső alakú szegecseket szükség esetén laza illeszkedésre lehet állítani. Ez alkalmassá teszi őket zsanérokhoz, összecsukható mechanizmusokhoz és forgó szerelvényekhez – olyan alkalmazásokhoz, ahol más állandó rögzítők meghibásodnak.

Gyakori tévhitek, amelyekkel találkozunk

Hosszú története ellenérefélcső alakú szegecsekgyakran félreértik. Íme három tévhit, amelyekkel a Nuote Metalsnál rendszeresen foglalkozunk.

1. tévhit: "gyengébbek, mint a tömör szegecsek"

Ez csak akkor igaz, ha ugyanazt az átmérőt hasonlítjuk össze. A félcső alakú szegecs azonban megtartja a tömör szegecs nyírószilárdságának 80-95%-át, miközben lényegesen kisebb erőt igényel a rögzítéshez. Az ipari alkalmazások többségéhez ez a szilárdság több mint elegendő. A kompromisszum kedvező: valamivel kisebb szilárdság a drámaian gyorsabb telepítés érdekében.

2. tévhit: "Csak puha anyagokhoz valók"

általában bőr-, szövet- és műanyag összeállításokban használatosak. De megtalálhatók az autók fékbetéteiben, a tengelykapcsoló-burkolatokban és a repülőgépek belsejében is. Az anyagválasztás – acél, rozsdamentes acél, sárgaréz, réz vagy alumínium – határozza meg a végső szilárdságot és alkalmasságot. Maga a rögzítőelem típusa nem korlátozó tényező.

3. tévhit: "A telepítés drága berendezéseket igényel"

beállíthatók kézi szerszámokkal, pneumatikus szegecspisztollyal vagy hidraulikus présekkel. A nagy volumenű gyártáshoz automatizált orbitális szegecselő rendszerek állnak rendelkezésre. A tőkebefektetés összehasonlítható vagy alacsonyabb, mint más automatizált rögzítési módoknál.

Valódi alkalmazások gyári nyilvántartásunkból

Autós üléskárpit

Egy autóülésgyártó egy visszatérő problémával fordult a Nuote Metalshoz: a habhátú vinil rögzítésére használt műanyag kapcsok bepattantak a beszerelés során, és meghibásodtak a hőciklus során. Az elutasítási arány 1,2% volt.

4 mm-es univerzális fejű, horganyzott acél félcső szegecseket ajánlunk. A szegecsek felszerelése pneumatikus prés segítségével történt, szegecsenként körülbelül 0,6 másodperc kötési idővel. A beszerelés után az üléseket -20°C és 80°C közötti hőmérséklet-ciklus-tesztnek és ismételt be-/kilépési tesztnek vetették alá.

Az elutasítási arány 0,08%-ra csökkent. A gyártó azóta az összes üléskárpitsort a mi szegecseinkre alakította át, és ülésenként 15%-kal csökkentette a beszerelési időt.

Ipari lakat reteszelő mechanizmus

Egy lakatgyártónak szüksége volt egy szegecsre, hogy rögzítse a belső zárólemezt a horganyzott öntvénytestben. A test hézagnyílása nagyobb volt, mint a szegecsszár, és egy másodlagos alátét szükségtelen összeszerelési lépéseket és költséget jelentett.

304 rozsdamentes acél rácsos fejű félcső szegecseket szállítottunk 4 mm szár átmérővel és 6 mm hordóhosszúsággal. A rácsos fej – amelynek átmérője a szár 2,2-2,8-szorosa volt – áthidalta a túlméretezett lyukat, és megakadályozta az áthúzást anélkül, hogy külön alátétre lett volna szükség.

A lakat 50 000 ciklusteszten ment át nulla kilazulás nélkül. Az ügyfél megszüntette a másodlagos alátétet, és egységenként 12 másodperccel csökkentette az összeszerelési időt.

Műszaki paraméterek – gyári szabványaink

A Nuote Metalsnál az alábbi specifikációk szerint gyártunk szegecseket.

Mérettartomány

Elérhető anyagok

Telepítési szempontok

Lyuk előkészítése

A furat átmérőjének 0,05–0,10 mm-rel nagyobbnak kell lennie, mint a szegecsszár. A túlméretezett lyuk egyenetlen rögzítést eredményez. Egy alulméretezett lyuk meghasíthatja az üreges farkot.

Beállítási eszközök

A következőkkel állíthatók be:

• Kézi kalapácsbeállítás (alacsony hangerő)
• Pneumatikus szegecspisztolyok (közepes térfogatú)
• Hidraulikus vagy pneumatikus prések (nagy térfogatú)
• Automatizált orbitális szegecselő rendszerek (nagyon nagy mennyiségben)

Minőségellenőrzési pontok

• Szemrevételezéses ellenőrzése a pattanások kialakulásának
• Kihúzási erőteszt az alkalmazási specifikáció szerint
• Konzisztenciafigyelés automatizált vonalakon

Félcsöves szegecsek – GYIK

1. kérdés: Mi a különbség a félcső alakú és a teljes cső alakú szegecsek között?

V: A különbség az üreges rész mélységében van. A félcső alakú szegecsnek üreges ürege van, amely csak a szár hosszának 30-50%-ára nyúlik ki a farok végétől. A teljes cső alakú szegecs üreges a teljes száron. nagyobb nyírószilárdságot biztosítanak (a szilárd anyag 80-95%-a), miközben körülbelül 70%-kal csökkentik a kötési erőt. A teljes cső alakú szegecsek a tömör szegecs szilárdságának csak 50-70%-át biztosítják. Az olyan alkalmazásokhoz, amelyek teherbírást igényelnek nagy sebességű összeszereléssel – például autóipari fékbetétek vagy bútorvázak – a félcső alakú szegecsek a megfelelő választás.

2. kérdés: Használhatók forgáspontként vagy laza kötésekhez?

Igen. az alkalmazástól függően lazán rögzíthetők. Mivel a szegecs duzzanata csak a faroknál van, forgáspontként működhetnek, ahol a mozgást részesítik előnyben. Ez ideálissá teszi őket zsanérokhoz, összecsukható mechanizmusokhoz és forgó szerelvényekhez. Az alkalmazások közé tartoznak a bútorcsapok, az elektromos csatlakozók és a mechanikus kapcsolatok. A beállítási nyomás szabályozható a kívánt tömítettség eléréséhez.

3. kérdés: Hogyan biztosítja a Nuote Metals állandó minőséget a nagy gyártási sorozatok során?

V: A Nuote Metalsnál a minőségellenőrzés a nyersanyag szakaszban kezdődik. Minden tétel nyomon követhető a malom tanúsítványig. A gyártás során meghatározott időközönként méretellenőrzést végzünk – jellemzően 10 mintát 1000 darabonként. Mérjük a szár átmérőjét, a hordó hosszát, a fej átmérőjét és az üreg mélységét. A végső ellenőrzés magában foglalja a repedésképződés tesztelését reprezentatív mintákon. Minden szállítmányhoz teljes dokumentációt is biztosítunk, beleértve az ellenőrzési jelentéseket, a malom tanúsítványait és a RoHS nyilatkozatokat.

Kimért hozam a bevált technológiához

Félcső alakú szegecseknem új megoldás. Bevált megoldások, amelyek mérhető előnyöket kínálnak bizonyos alkalmazások számos alternatívájához képest. Úgy tűnik, hogy a megnövekedett használatuk irányába mutató jelenlegi tendenciát gyakorlati megfontolások vezérlik: alacsonyabb rögzítési erő, egyenletes kötésminőség és alkalmasság mind szerkezeti, mind forgós alkalmazásokhoz.

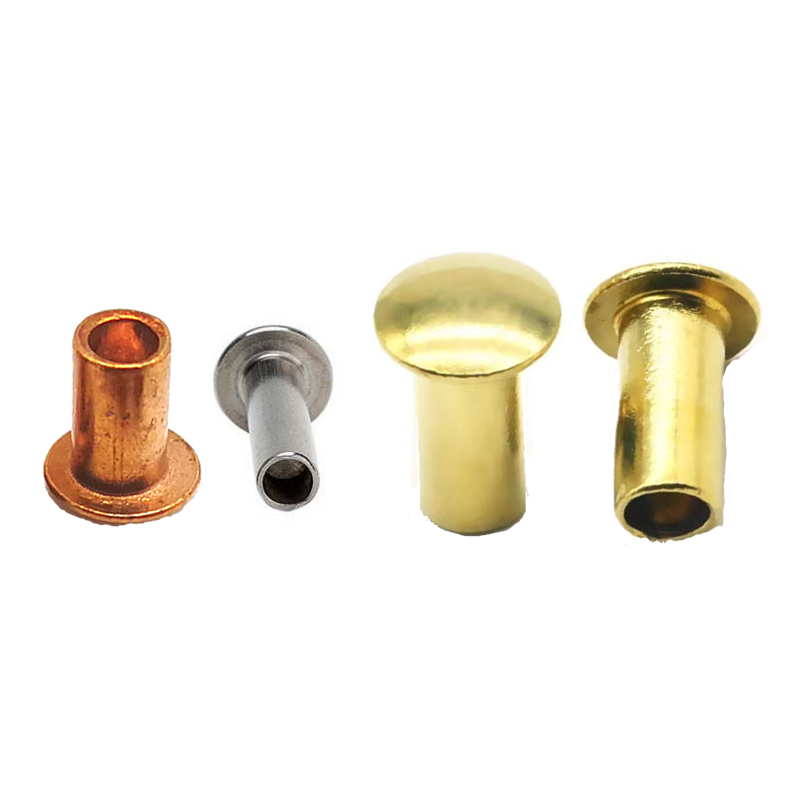

A Nuote Metalsnál továbbra is acélból, rozsdamentes acélból, sárgarézből, rézből és alumíniumból gyártjuk, lapos, kerek, süllyesztett, rácsos, univerzális és serpenyős fejjel. ISO 9001:2015 tanúsítványunk biztosítja a nyomon követhetőséget és a minőségi következetességet.

A gyártást több mint egy évszázada szolgáló rögzítőelem továbbra is releváns választás a modern összeszerelésben.
