Cikk összefoglaló: Alumínium fél üreges szegecsekötvözi a kis súlyt, a csökkentett beépítési erőt, a korrózióállóságot és a megbízható tartós rögzítést. Ez az útmutató elmagyarázza a szerkezetüket, az ötvözet opciókat, az előnyöket, a fejstílusokat, a felületeket, az alkalmazásokat, a gyártási folyamatot és a minőségi szempontokat, hogy segítsen a mérnököknek és a beszerzési csapatoknak a hatékony gyártáshoz megfelelő szegecs kiválasztásában.
Tartalomjegyzék
Mik azok az alumínium félüreges szegecsek?
Miért válassza az alumíniumot a félüreges szegecsekhez?
Hogyan válasszuk ki a megfelelő alumíniumötvözetet?
Hogyan hasonlíthatók össze az alumínium félüreges szegecsek más rögzítőelemekkel?
Melyik fejstílust érdemes választani?
Hol használják az alumínium félüreges szegecseket?
Hogyan gyártják és ellenőrzik az alumínium félüreges szegecseket?
Mit üzenhet nekünk egy valódi elektronikai alkalmazás?

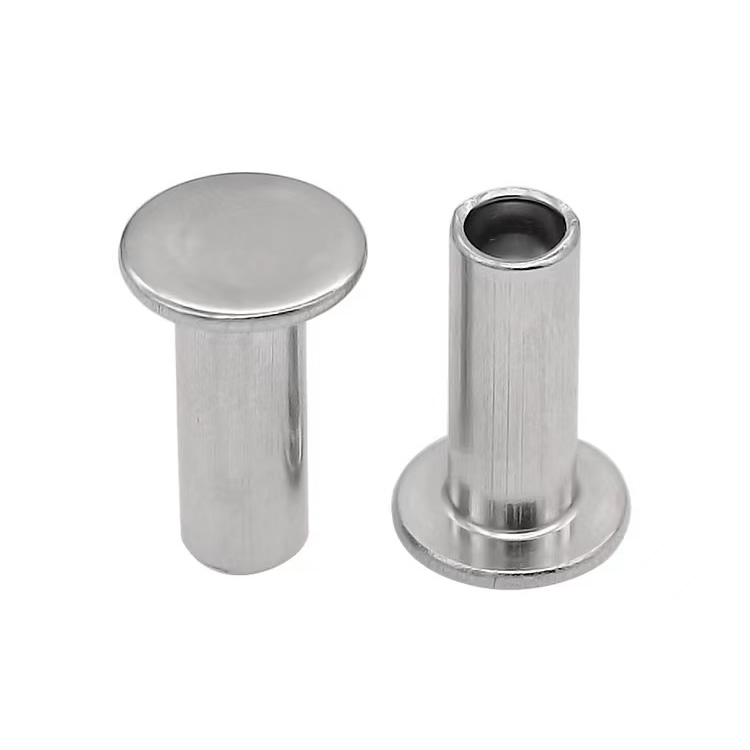

Mik azok az alumínium félüreges szegecsek?
NuotegyártjaAlumínium félüreges szegecsekolyan alkalmazásokhoz, amelyek könnyű, tartós rögzítési megoldást igényelnek hatékony telepítéssel. Más néven félcsöves szegecsek, félcső alakú szegecsek vagy üreges végű szegecsek, ezeknek a rögzítőknek a faroknál részlegesen üreges része van, nem pedig teljesen tömör szár.
Ez az üreg a szegecs működési elvének fontos része. A beszerelés során az üreges vége deformálódik és kifelé gördül, biztonságos mechanikai befogást hozva létre, lényegesen kisebb beállítási erővel, mint a hagyományos tömör szegecseknél. Ez a kialakítást különösen hasznossá teszi vékony anyagok, forgó alkatrészek, nagy térfogatú összeszerelések és olyan alkalmazások esetében, ahol a túlzott beépítési nyomás deformálhatja a munkadarabot.
A Nuote alumínium változatai 1100 tiszta alumíniumból és 5052/5056 alumíniumötvözetből állnak, körülbelül 0,8-8,0 mm-es szárátmérővel, többféle fejkonfigurációval és felületkezeléssel.
Miért válassza az alumíniumot a félüreges szegecsekhez?
Az anyagválasztás közvetlenül befolyásolja a rögzítőrendszer általános teljesítményét. Az alumínium különösen vonzó, ha az alkatrészek súlyának csökkentése fontos tervezési cél.
- Alacsony súly:Az alumínium nagyjából egyharmadát nyomja az acélnak, ami segít csökkenteni a kész szerelvények tömegét.
- Korrózióállóság:Az alumínium természetesen védő oxidréteget képez, csökkentve a hagyományos rozsdagátló bevonat szükségességét.
- Nem mágneses tulajdonságok:Az alumínium olyan szerelvényekhez alkalmas, ahol a mágneses anyagok zavarhatják az érzékeny alkatrészeket.
- Kis erejű telepítés:A félig üreges szerkezet lehetővé teszi, hogy a farok lényegesen kisebb erővel táguljon, mint egy tömör szegecsnél.
- Gyártási hatékonyság:A kialakítás jól működik az automatizált szegecselő berendezésekkel az ismételhető, nagy volumenű összeszerelés érdekében.
- Tervezési rugalmasság:Különböző alumíniumötvözetek, fejstílusok, méretek és felületek választhatók az alkalmazási követelményeknek megfelelően.
A hordozható elektronikát, drónokat, könnyű felszereléseket, sportszereket vagy vékony alumínium burkolatokat tervező mérnökök számára ezek a jellemzők hasznos egyensúlyt biztosíthatnak a rögzítési teljesítmény és a súlycsökkentés között.
Hogyan válasszuk ki a megfelelő alumíniumötvözetet?
Nem minden alumínium alkalmazás igényel azonos szilárdsági szintet. Az 1100, 5052 és 5056 közötti választás a terhelési követelményektől, a környezeti expozíciótól, a súlycéloktól és az összeillesztendő anyagok jellemzőitől függ.
| Alumínium minőségű | Tipikus erősség | Főbb jellemzők | Ajánlott alkalmazások |
|---|---|---|---|
| 1100 | kb. 90-130 MPa | Nagyon képlékeny, könnyű, kiváló korrózióállóság | Dekoratív szerelvények, díszítőelemek, nem szerkezeti burkolatok |
| 5052 | kb. 220-280 MPa | Jó szilárdság, korrózióállóság, sokoldalú teljesítmény | Általános célú szerelvények, elektronikai házak, mérsékelt terhelések |
| 5056 | kb. 280-350 MPa | Nagyobb szilárdság és kiváló korrózióállóság | Tengeri, kültéri és nagyobb igénybevételű könnyű szerelvények |
1100 alumíniumAkkor célszerű, ha a rugalmasság és a kis tömeg fontosabb, mint a mechanikai szilárdság.5052 alumíniumpraktikus egyensúlyt kínál számos általános ipari alkalmazáshoz. Ha nagyobb erőre és igényes környezeti teljesítményre van szükség,5056 alumíniumjobb választás lehet.
Hogyan hasonlíthatók össze az alumínium félüreges szegecsek más rögzítőelemekkel?
A fél üreges szegecs értéke egyértelműbbé válik, ha összehasonlítjuk a tömör szegecsekkel és más anyaglehetőségekkel. A félig üreges szerkezet csökkenti a beépítés során plasztikusan deformálódó anyag mennyiségét, miközben fenntartja az állandó mechanikai kapcsolatot.
| Funkció | Alumínium félüreges szegecs | Acél félüreges szegecs | Alumínium tömör szegecs |
|---|---|---|---|
| Súly | Nagyon alacsony | Magasabb | Alacsony vagy közepes |
| Mágneses | Nem | Igen | Nem |
| Korrózióállóság | Kiváló | A befejezéstől függ | Kiváló |
| Beállító erő | Alacsony | Alacsony | Magas |
| Telepítés | Automatizálásra alkalmas | Automatizálásra alkalmas | Nagyobb alakító erőt igényel |
| Legjobb alkalmazás | Súlyérzékeny szerelvények | Nagy teherbírású ipari szerelvények | Maximális szegecsszilárdságot igénylő alkalmazások |
Sok alkalmazásban a döntés nem csupán a legerősebb rögzítőelem kiválasztásáról szól. A jobb választás az a rögzítőelem, amely megfelelő ízületi teljesítményt biztosít, miközben minimalizálja a súlyt, a beépítési erőt, a gyártás bonyolultságát és a karbantartási követelményeket.
Melyik fejstílust érdemes választani?
A fej geometriája befolyásolja a megjelenést, a terheléseloszlást, a hézagot, valamint a szegecs és az összeszerelt anyagok közötti kölcsönhatást. Az alumínium fél üreges szegecsek többféle fejtípusban gyárthatók, hogy megfeleljenek a különböző mechanikai és tervezési követelményeknek.
- Kerek fej:Hagyományos profil látható általános célú illesztésekhez.
- Lapos fej:Hasznos ott, ahol a viszonylag alacsony profilú rögzítési pont előnyös.
- Ovális fej:Simább, dekoratívabb megjelenést biztosít.
- Süllyesztett fej:Sima felületet igénylő alkalmazásokhoz tervezték.
- Rácsos fej:Szélesebb felfekvési felületet biztosít, és puhább anyagokhoz vagy nagyobb lyukakhoz hasznos.
- Gomba fej:Széles, sima csapágyfelületet kínál a kiválasztott puha anyagok felhasználásához.
A fej kiválasztásánál figyelembe kell venni az összeillesztett anyagok vastagságát és keménységét, a rendelkezésre álló hézagot, a kívánt megjelenést és a szegecselő berendezés képességeit.
Hol használják az alumínium félüreges szegecseket?
A kis tömeg, a nem mágneses tulajdonságok, a korrózióállóság és az alacsony beépítési erő kombinációja az alumínium félüreges rögzítési technológiát a termékek széles skálájához alkalmassá teszi.
- Hordozható elektronikai berendezések és alumínium házak
- Drónok és pilóta nélküli berendezések szerelvényei
- Sportszerek és könnyű felszerelések
- Fogyasztói termékek és készülékek
- Vékony fémlemez szerelvények
- Forgáspontok és mozgó alkatrészek
- Könnyű szállítási alkatrészek
- Kültéri berendezések és korrózióérzékeny szerelvények
- Dekoratív és nem szerkezeti fémtermékek
Különösen értékesek, ha a gyártónak állandó illesztésre van szüksége, de nem tolerálja a deformációt vagy a nagy nyomóerőt, amely egy tömör szegecs vékony alkatrészbe történő beszerelésével jár.
Hogyan gyártják és ellenőrzik az alumínium félüreges szegecseket?
A konzisztens szegecsteljesítmény nagymértékben függ a méretpontosságtól és az ellenőrzött anyagtulajdonságoktól. A professzionális gyártási folyamat általában ellenőrzött alumíniumhuzallal kezdődik, és az alakításon, vágáson, sorjázáson, felületkezelésen és végső ellenőrzésen keresztül folytatódik.
- Anyagellenőrzés:Az alumíniumhuzal átmérőjét, keménységét és az ötvözet összetételét ellenőrzik.
- Hideg címsor:A progresszív formázás létrehozza a szárat, a fejet és a félüreges üreget.
- Trimmelés:A felesleges anyagot és a formáló foltokat eltávolítják.
- Sorjázás:Csökkennek a felületi tökéletlenségek és a mikrosorja.
- Felületkezelés:Sima, eloxált vagy más meghatározott felületek alkalmazhatók.
- Végső ellenőrzés:A kritikus méreteket, a fej geometriáját, az anyagminőséget és a felület állapotát a szállítás előtt ellenőrizzük.
A precíziós alkalmazásokhoz az olyan ellenőrző berendezések, mint a lézermikrométerek, optikai komparátorok, képmérő rendszerek, spektrométerek, keménységmérők és sóspray-vizsgáló berendezések további minőségellenőrzést biztosíthatnak.
A Nuote kijelenti, hogy gyártási folyamata magában foglalja az anyagok nyomon követhetőségét, a méretellenőrzést, az optikai válogatást, valamint a dokumentációt, például az anyagtanúsítványokat és a megfelelőségi tanúsítványokat, ahol szükséges. A szabványos minták körülbelül 5–7 napon belül elérhetők, míg az egyedi szerszámok körülbelül 15–20 napot igényelhetnek.
Mit üzenhet nekünk egy valódi elektronikai alkalmazás?
Vegyünk egy hordozható elektronikai gyártót, aki vékony alumínium burkolatokat szerel össze. Az acélcsavarok szükségtelen súlyt okoztak, és mágneses alkatrészeket juttattak az érzékeny elektronikát tartalmazó környezetbe. A tömör alumínium szegecsek megoldották a mágneses problémát, de nagyobb beépítési erőt igényeltek, növelve a torzulás kockázatát a vékony burkolatfalakban.
Az 5052-es alumínium félüreges szegecs képes megfelelni ezeknek a versengő követelményeknek a könnyű szerkezet, a nem mágneses teljesítmény, a korrózióállóság és az alacsonyabb beépítési erő kombinálásával. Az olyan konfigurációk, mint a 3,0 mm-es szár kerek fejjel és átlátszó eloxált felülettel, testreszabhatók a burkolat geometriai és megjelenési követelményeihez.
Ez a fajta alkalmazás egy fontos mérnöki elvet demonstrál: a rögzítőelem kiválasztását a teljes összeállításon kell alapulnia, nem pedig pusztán a szakító- vagy nyírószilárdságon. A súly, a beépítési erő, az anyagok kompatibilitása, a korróziós viselkedés, a megjelenés, az automatizálás és az életciklus követelményei mind befolyásolhatják a végső választást.
Gyakran Ismételt Kérdések
Az alumínium fél üreges szegecsek ugyanazok, mint a félcső szegecsek?
Igen. Az alumínium fél üreges szegecseket általában félcső alakú szegecseknek, félcső alakú szegecseknek vagy üreges végű szegecseknek nevezik. Ezek a kifejezések általában egy részben üreges farokkal rendelkező szegecsre vonatkoznak, amely a beszerelés során kitágul.
Miért alkalmasak az alumínium félüreges szegecsek könnyű termékekhez?
Az alumínium sokkal kisebb sűrűségű, mint az acél, így a gyártók csökkenthetik a rögzítőelemek súlyát. A félig üreges szerkezet csökkenti a szerelés során deformálódó anyagok mennyiségét is, ezzel segítve a kötési erő csökkentését.
1100, 5052 vagy 5056 alumíniumot válasszak?
Válassza az 1100-at, ha a kis súly és a rugalmasság az elsődleges követelmény. Az 5052 sokoldalú opció közepes terhelésű, jó korrózióállóságot igénylő alkalmazásokhoz. Az 5056 jobban megfelel a nagyobb szilárdságú követelményeknek és az igényes kültéri vagy tengeri környezetnek.
Az alumínium félüreges szegecsek testreszabhatók?
Igen. A testreszabás magában foglalhatja a szár átmérőjét, a hordó hosszát, a fej geometriáját, az alumínium minőséget, a felületkezelést és egyéb méretkövetelményeket. A műszaki rajz vagy minta általában a legjobb kiindulópont a specifikációk és a szerszámkövetelmények megerősítéséhez.
Ezek a szegecsek alkalmasak automatizált összeszerelésre?
Igen. Megismételhető geometriájuk és kis erejű beállítási jellemzőik alkalmassá teszik őket automatizált vagy félautomata szegecselési eljárásokra, különösen nagy volumenű gyártásnál, ahol fontos a következetes telepítés.
Következtetés
Az alumínium félüreges szegecsek praktikus kombinációját kínálják a könnyű szerkezetnek, a korrózióállóságnak, a nem mágneses teljesítménynek és a hatékony, kis erejű beépítésnek. A megfelelő alumíniumötvözet, fejstílus, méretek és felületkezelés kiválasztásával a gyártók állandó kötéseket alakíthatnak ki, amelyek mind a termék teljesítményét, mind a gyártási hatékonyságot támogatják.
Ha elektronikai eszközökhöz, drónokhoz, sportszerekhez, könnyű burkolatokhoz vagy más precíziós szerelvényekhez való alumíniumszegecseket értékel, egy tapasztalt gyártóval való együttműködés egyszerűsítheti az anyagválasztást, a testreszabást, a mintavételt és a minőségellenőrzést.Lépjen kapcsolatba a Nuote-val még ma, hogy megbeszélje specifikációit, kérjen mintákat, vagylépjen kapcsolatba velünkszemélyre szabott alumínium félüreges szegecsmegoldáshoz az Ön gyártási igényeinek megfelelően.
