Hogyan határozhat meg üreges szegecseket puha anyagokhoz és könnyű szerkezetekhez?

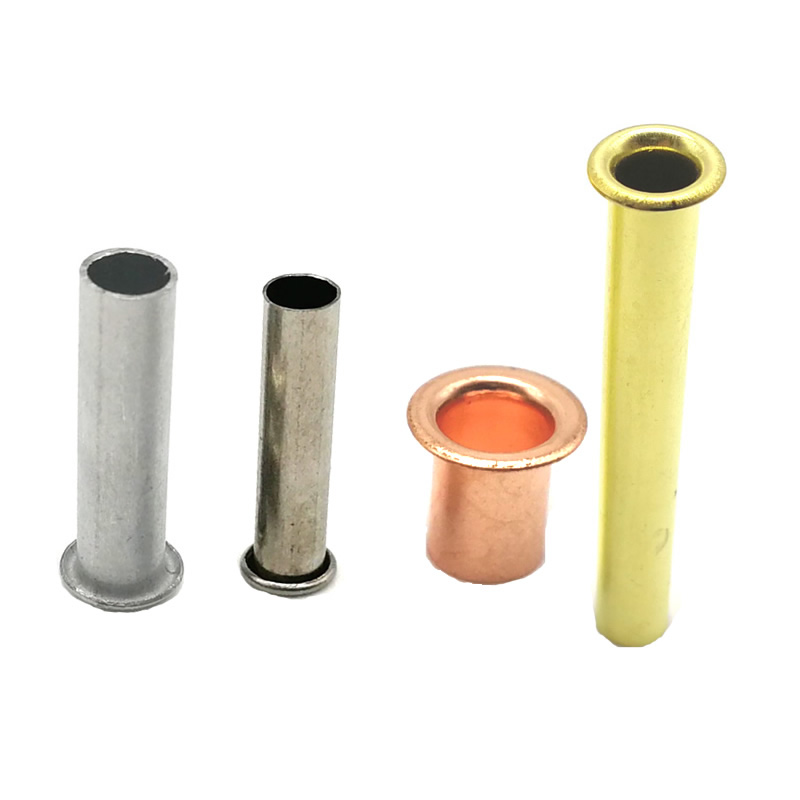

Mi határozza meg a teljes üreges szegecset?

Ennek a rögzítőnek előre kialakított feje és szára van, amely a fejtől a farokig üreges. Nincs tömör szakasz. A falvastagság jellemzően 0,20-0,40 mm, a szár átmérőjétől függően.

A beszerelés során a vékony fal enyhe nyomás hatására kifelé gördül, és egy második fejet képez, amely rögzíti az anyagot. Mivel nincs olyan szilárd test, amely ellenállna a deformációnak, a szükséges rögzítőerő mindössze 15-20%-a annak, mint amennyi egy azonos átmérőjű tömör szegecsnek kellene.

Ez nem egy félcső alakú szegecs mélyebb lyukkal. Ez egy másik termékkategória. A tömör szakasz hiánya mindent megváltoztat a rögzítőelem működésével, hol használható, és hogyan kell felszerelni.

Hol ez a rögzítőelem a megfelelő választás

A teljesen üreges kivitelek nem általános célú rögzítőelemek. Konkrét problémákat oldanak meg.

Puha és összenyomható anyagok

Bőr, szövet, hab, gumi és vékony műanyag borogatás terhelés alatt. Egy félcső alakú vagy tömör szegecs elegendő erőt fejt ki ahhoz, hogy ezek az anyagok tartósan deformálódjanak – összezúzzák az aljzatot a lyuk körül. A teljesen üreges kialakítás minimális nyomással gördül, így az anyagszerkezet érintetlen marad.

Vékony anyaghalmok

Ha a köteg teljes vastagsága 3 mm alatti, ez a rögzítő elegendő rögzítést biztosít, szinte torzulás veszélye nélkül. 4 mm felett a vékony fal nehezen irányítható hengerlés közben, és a félcsöves szegecsek a jobb választás.

Súlykritikus szerelvények

Egy teljesüreges szegecs25-30%-kal több anyagot távolít el, mint egy azonos méretű félcső szegecs. A repülőgépiparban, az elektronikában és a könnyű fogyasztási cikkekben ez a különbség több ezer rögzítőelem között halmozódik fel.

Dekoratív és látható illesztések

Az ezzel a kialakítással előállított hengerelt fej sima és egyenletes. A bőrárukon, táskákon és látható szövetrészeken ez a felület tisztább, mint egy félcső alakú szegecs deformált farka.

Amikor a kialakítás nem megfelelő

A két fejstílus – lapos és hengerelt kerek

A Nuote Metalsnál ezt a rögzítőelemet kétféle fejjel gyártják. Ebben a termékkategóriában nincs süllyesztett, rácsos vagy tányéros változat – a vékony fal nem támogatja ezeket a geometriákat.

Javaslatunk:Lapos fej mindenhez, ami bőrrel, ruházattal vagy sík felülettel érintkezik. Hengerelt kerek fej a látható dekoratív rögzítéshez ott, ahol a szegecs látható.

Anyagválasztás – Öt lehetőség, három valódi választás

Ez a rögzítő öt anyagból készül. A gyakorlatban három teszi ki a megrendelések többségét.

Szabályunk:Sárgaréz bőr- és dekorációs munkákhoz. Réz elektromos. Alumínium a súlyhoz. Rozsdamentes a korrózió ellen. Csak akkor acél, ha a költség a domináns tényező, és a környezet száraz.

Műszaki előírások

2 mm alatti szárátmérő esetén a falvastagság nehezen szabályozható. Ezekben a méretekben a félcső alakú szegecseket ajánljuk helyette.

Telepítés – A fal leomlásának megakadályozása

A vékony fal ennek a rögzítőelemnek az előnye és sebezhetősége. Három paraméter határozza meg a sikert.

Lyuk mérete

A furat átmérője 0,05–0,10 mm-rel nagyobb legyen, mint a szár. A szűk lyuk a fal befelé görbülését okozza. A túlméretezett lyuk egyenetlen, hullámos tekercset eredményez.

Beállító erő

Az azonos átmérőjű tömör szegecshez szükséges erő 15-20%-át használja. 4 mm-es sárgarézhezüreges szegecs2 mm-es kötegben 400–600 N a jellemző. Ennek túllépése leomlik a fal.

Üllő profil

A sekély homorú üllő elengedhetetlen. Egy lapos üllő összetöri a tekercset. Az üllőüregnek meg kell egyeznie a hengerelt fej kívánt átmérőjével.

Gyakori hibák

Két alkalmazás nyilvántartásunkból

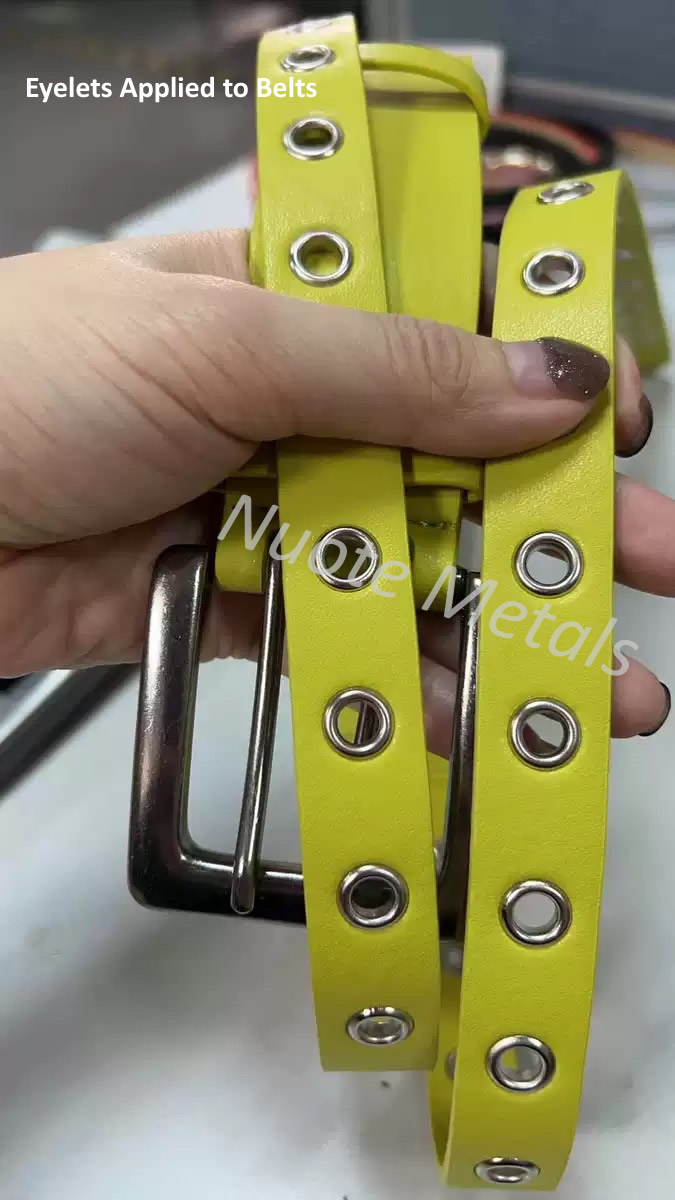

Bőr övek és szíjak (sárgaréz, lapos fej)

Probléma:Egy bőráru-gyártó acél félcső szegecseket használt 3 mm-es növényi cserzésű szalagokon. A beállító erő az egységek körülbelül 2%-ában megrepedezte a bőrt a lyuk körül. Az acél nedves tárolás során is rozsdásodott.

A mi megoldásunk:C2680 sárgaréz telet szállítottunküreges szegecseklapos fejjel, 3 mm-es szárral, 5 mm-es hordóval, lakkozott felülettel. A vékony fal 500 N-nál kisebb erővel gördült – elég gyengéden ahhoz, hogy elkerülje a repedést. A lakk megakadályozta a foltosodást.

Eredmény:Az elutasítások aránya 0,1% alá csökkent. A sárgaréz színe passzolt az övcsatokhoz. A gyártó több mint két éve használja ezeket a kötőelemeket, nulla térbeli panasz nélkül.

Kültéri vászon napellenzők (alumínium, hengerelt kerek fejjel)

Probléma:Egy napellenző gyártónak könnyű szegecsre volt szüksége a vászon alumínium keretekhez való rögzítéséhez. A szerelvényt tengerparti épületekre szerelték fel, és az acélszegecsek egy szezon alatt rozsdásodtak. A sárgaréz túl nehéz és foltos volt.

A mi megoldásunk:5056-os alumínium üreges szegecseket szállítottunk hengerelt kerek fejjel, 3 mm-es szárral, 6 mm-es hordóhosszúsággal, átlátszó eloxált. Az 5056-os ötvözet tengeri minőségű korrózióállóságot biztosított. A hengerelt kerek fej a látható oldalon kész megjelenést kölcsönzött.

Eredmény:Két év part menti kitettség korrózió és kihúzás nélkül. Az ügyfél 65%-kal csökkentette a rögzítőelem súlyát a korábbi acélszegecsekhez képest.

GYIK

1. kérdés: Mi a különbség a teljesen üreges szegecs és a félcsöves szegecs között?

V: Ateli üreges szegecsaz egész száron keresztül üreges. Nincs tömör szakasz. A félcső alakú szegecsnek üreges ürege van, amely a szár hosszának csak 45–55%-ára nyúlik ki a farokból; a többi szilárd. Ez azt jelenti, hogy a teljes üreges kialakítás a legkisebb erővel (15-20%-a szilárd anyag) áll be, de csak 60-70%-át biztosítja a tömör szegecs nyírószilárdságának. A félcsöves szegecsek 25-30%-os szilárd erővel vannak rögzítve, de megtartják a szilárdság 80-90%-át. Használja a teljesen üreges kialakítást puha anyagokhoz, 3 mm alatti vékony kötegekhez és súlykritikus szerelvényekhez. Használjon félcsövet minden teherbíró vagy 4 mm-nél vastagabb dologhoz.

2. kérdés: Miért csak lapos és hengerelt kerek fejű szegecsek kaphatók?

V: Mert a fal vékony. Az olyan fejstílusok esetében, mint a süllyesztett, a rácsos és az edény, vagy vastagabb falra van szükség a fej geometriájához, vagy szilárd részre van szükség a fej profiljának alátámasztására a beállítás során. Ateli üreges szegecsmindkettő hiányzik. A lapos fej egyszerű, alacsony profilú felületet biztosít. A hengerelt kerek fejet a beépítés során az üllőprofil képezi, nem az előre kialakított fej. Süllyesztett, teljesen üreges szegecs gyártásának kísérlete olyan fejet eredményezne, amely a beállítási erő hatására eltorzul. Más fejtípusokhoz a félcső alakú szegecsek a megfelelő termék.

3. kérdés: Használhatók-e az üreges szegecsek kültéren vagy tengeri környezetben?

Igen, megfelelő anyaggal. Az 5056 alumínium teljesen üreges szegecsek kiváló sós vízállóságot biztosítanak, és a legkönnyebb megoldás. A 316-os rozsdamentes acél teljesen üreges szegecsek biztosítják a legmagasabb korrózióállóságot, de nagyobb beállítási erőt igényelnek. A sárgaréz édesvízben és enyhe kültéri körülmények között is jól teljesít, de folyamatos sópermet hatására cinkmentesíthet. A réz védőpatinát képez, és alkalmas tetőfedésre és műemléki alkalmazásokra. Az acélt bevonattal kell ellátni, és nem ajánlott tartós nedvességnek való kitettség esetén. Tengerparti vagy tengeri felhasználáshoz adjon meg 5056 alumíniumot vagy 316 rozsdamentes acélt.

4. kérdés: Mennyi a MOQ és az átfutási idő a Nuote Metals üreges szegecseinek esetében?

V: A standard MOQ-unk 20 000 darab a készletméretekhez. Első rendelések vagy mintafuttatások esetén kisebb mennyiségeket fogadunk el – akár 5000 darabot is. Ingyenes mintákat biztosítunk a raktáron lévő méretekhez; csak a futárdíjat fizeted. Átfutási idő: 3-5 nap készletméretek esetén; 15–20 nap nem szabványos méretek esetén, beleértve az egyedi szerszámokat is. Minden tétel tartalmaz egy anyagtanúsítványt, méretvizsgálati jelentést és RoHS nyilatkozatot. szállítottunkteli üreges szegecsekügyfeleinek több mint 40 országban. ISO 9001:2015 minősítéssel.
