Hogyan válasszuk ki a megfelelő fűzőlyukakat a PCB-től a bőráruig?

Szemek és gyűrűk – A teljesítményt meghatározó különbség

A két kifejezést gyakran felcserélve használják. Nem ugyanaz a termék. A rossz megadása túlzott tervezéshez vagy idő előtti meghibásodáshoz vezet.

Strukturális összehasonlítás

Gyártóhelyiségünk gyakorlati szabálya: ha az anyag viszonylag vékony és a terhelés enyhe vagy közepes, használjon fűzőlyukat. Ha az anyag nehéz vászon, vinil vagy teherhordó ponyva, használjon tömítőgyűrűt. Minden, ami a kettő között van, a döntés általában a karima esztétikáján és a furatméreten múlik.

Anyagválasztás – A fűzőlyuk és a környezet illesztése

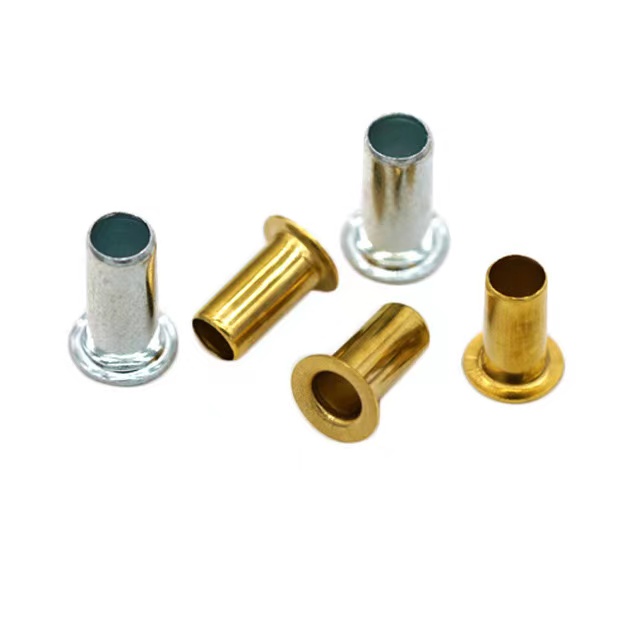

A Nuote Metalsnálfűzőlyukaköt anyagból készülnek. Mindegyik más-más problémát old meg.

Anyagok összehasonlítása

Kiválasztási logikánk:Sárgaréz elektronikához, ahol a vezetőképesség és a megjelenés számít. Rozsdamentes acél tengeri és vegyi környezethez. Alumínium, ha a súly a korlát. Réz csak akkor, ha a maximális vezetőképesség nem alku tárgya. Acél, amikor a költségek dominálnak, és a környezet száraz.

Két alkalmazás nyilvántartásunkból

PCB átmenő furat-erősítés (sárgaréz, lapos karima)

Probléma:Egy ipari vezérlőpaneleket gyártó elektronikai gyártó azt tapasztalta, hogy a hőciklus után a rézpárna megemelkedik az átmenő furatok körül. A lyukakat a transzformátor és a csatlakozó lábakhoz használták, és az összeszerelésből származó mechanikai igénybevétel közvetlenül a forrasztási kötésre terjedt át.

A mi megoldásunk:szállítottunksárgaréz fűzőlyukaklapos karimákkal, 2,4 mm külső átmérő, 4 mm hordóhossz. Afűzőlyukakbehelyezték a lemezelt átmenő lyukakba, és hengerelték, hogy mechanikus hüvelyt hozzanak létre. A sárgaréz test elnyelte az összeszerelési feszültséget, megvédve a rézfóliát a leválástól. A belső átmérőt 0,05 mm-rel nagyobbra határozták meg, mint az alkatrész vezetéke, hogy lehetővé tegye a könnyű behelyezést, holtjáték nélkül.

Eredmény:A betétemelési hibák nullára csökkentek a gyártás 12 hónapja alatt. A gyártó minden nehéz komponensű átmenő furathoz hozzáadta a fűzőlyukakat a tervezési szabványához.

Hordozható audioeszköz csuklópánt-szerelvény (nikkelezett sárgaréz, hengerelt karima)

Probléma:A hordozható Bluetooth hangszórók gyártójának tartós, alacsony profilú forgáspontra volt szüksége az összecsukható állvány mechanizmusához. A ház ABS műanyagból készült, 1,8 mm vastag. Az eredeti kialakításban egy kis acél csapot használtak, amelyet egy műanyag dugóba préseltek, de az ejtési teszt során megrepedt, és a csap korrodálódott nedves környezetben.

A mi megoldásunk:Nikkelezettet szállítunksárgaréz fűzőlyukakhengerelt peremmel, 2,0 mm belső átmérő, 3,5 mm hordóhossz. A fület a műanyag házba helyezték, hogy megerősített csapágyfelületként szolgáljon a csuklócsap számára. A hengerelt karima sima, alacsony profilú felületet biztosított, amely nem zavarja a hajtogatást. A nikkelezés megakadályozta a korróziót, és illeszkedett a hangszóró fémes felületéhez.

Eredmény:Az ejtési teszt 1,5 m-en ment le betonra, nulla domborulattal. 18 hónapos gyártás után a csuklópánt nem mutat kopást vagy korróziót. Az ügyfél teljesen megszüntette az acélcsapot, és most a fűzőlyukat használja megerősítésként és csapágyfelületként.

Műszaki adatok – amit birtokolunk

PCB alkalmazásoknál a szár átmérőjét ±0,02 mm-re tudjuk tartani, ha az alkatrész vezeték tűrése megköveteli.

Eyelets – GYIK

1. kérdés: Mikor használjak lyukat a tömítőgyűrű helyett?

V: Használjon fület, ha az anyag viszonylag vékony, a terhelés enyhe vagy közepes, és alacsony profilú felületre van szükség. A fűzőlyukak egyrészes rögzítőelemek, amelyek karima-lyuk aránya kisebb, így ruházati cikkekhez, bőrárukhoz, lábbeliekhez, elektronikai cikkekhez és papírtermékekhez is alkalmasak. Használjon tömítőgyűrűt, ha az anyag nehéz vászon, vinil vagy teherhordó ponyva, és a lyuk nagyjából 12 mm-nél nagyobb. A tömítések kétrészesek (test és alátét), és nagyobb megerősítést biztosítanak a nehéz alkalmazásokhoz. Ha az anyag vastagsága 3 mm alatti, a lyuk pedig 12 mm alatti, szinte mindig a fűzőlyuk a megfelelő választás.

2. kérdés: Milyen tűréshatárok számítanak leginkább a nyomtatott áramköri gyűrűk esetében?

V: Két tűrés kritikus. Először is, a fűzőlyuk belső átmérőjét az alkatrész vezetékéhez kell méretezni – általában 0,05–0,20 mm-rel nagyobb, mint a vezeték átmérője, hogy megkötés nélkül behelyezhető legyen. Másodszor, a külső átmérőnek illeszkednie kell a tábla hézagnyílásához, amely általában 0,03–0,10 mm-rel nagyobb, mint a fűzőlyuk külső átmérője. Ha a fűzőlyuk túl laza a deszkában, nem fog kapaszkodni; ha túl szoros, behelyezéskor megrepedhet a tábla vagy deformálódhat. A kritikus átmenő furat megerősítéséhez ezeket a méreteket kifejezetten adja meg, ahelyett, hogy a kereskedelmi méretekre hagyatkozna.

3. kérdés: A fűzőlyukak használhatók kültéri vagy tengeri alkalmazásokban?

Igen, megfelelő anyaggal.Rozsdamentes acél fűzőlyukak(304 általános kültéri, 316 sós vízhez és kloridokhoz) a legmagasabb korrózióállóságot kínálják. Az 5056 alumínium fűzőlyukak jó tengeri minőségű korrózióállóságot biztosítanak kisebb súly mellett. A sárgaréz édesvízben és enyhe körülmények között is jól teljesít, de folyamatos sópermet hatására cinkmentesíthet. A réz védőpatinát képez, és megfelel a tetőfedési és műemléki munkáknak. Az acélt bevonattal kell ellátni, és nem ajánlott tartós nedvességnek való kitettség esetén. Tengerparti vagy tengeri szövetszerelvényekhez adjon meg 316 rozsdamentes acélt vagy 5056 alumíniumot.

4. kérdés: Mi a MOQ és az átfutási idő a Nuote Metals fűzőlyukáinál?

V: A standard MOQ-unk 20 000 darab a készletméretekhez. Első rendelések vagy mintafuttatások esetén kisebb mennyiségeket fogadunk el – akár 5000 darabot is. Ingyenes mintákat biztosítunk a raktáron lévő méretekhez; csak a futárdíjat fizeted. Átfutási idő: 3-5 nap készletméretek esetén; 15–20 nap nem szabványos méretek esetén, beleértve az egyedi szerszámokat is. Minden tétel tartalmaz egy anyagtanúsítványt, méretvizsgálati jelentést és RoHS nyilatkozatot. szállítottunkfűzőlyukakügyfeleinek több mint 40 országban. ISO 9001:2015 minősítéssel.
