A DIN 7340 csőszegecsek a precíziós megoldás az Ön könnyű összeszerelési igényeire?

Amikor egy német mérnök hozzányúl acsőszerű szegecs, valószínű, hogy a DIN 7340 szabványt írják elő. Ez a szabvány évtizedek óta a precíziós üreges szegecsgyártás gerince Európában. A Nuote Metalsnál mi gyártunkDIN 7340 szegecsekolyan ügyfelek számára, akik pontos méreteket, egyenletes falvastagságot és megbízható teljesítményt igényelnek.

Ez az útmutató elmagyarázza, mit ír elő a DIN 7340 valójában, hogyan kell értelmezni a DIN 7340 jelölést, és hol teljesítenek ezek a szegecsek az általános alternatíváknál.

Mi is pontosan a DIN 7340?

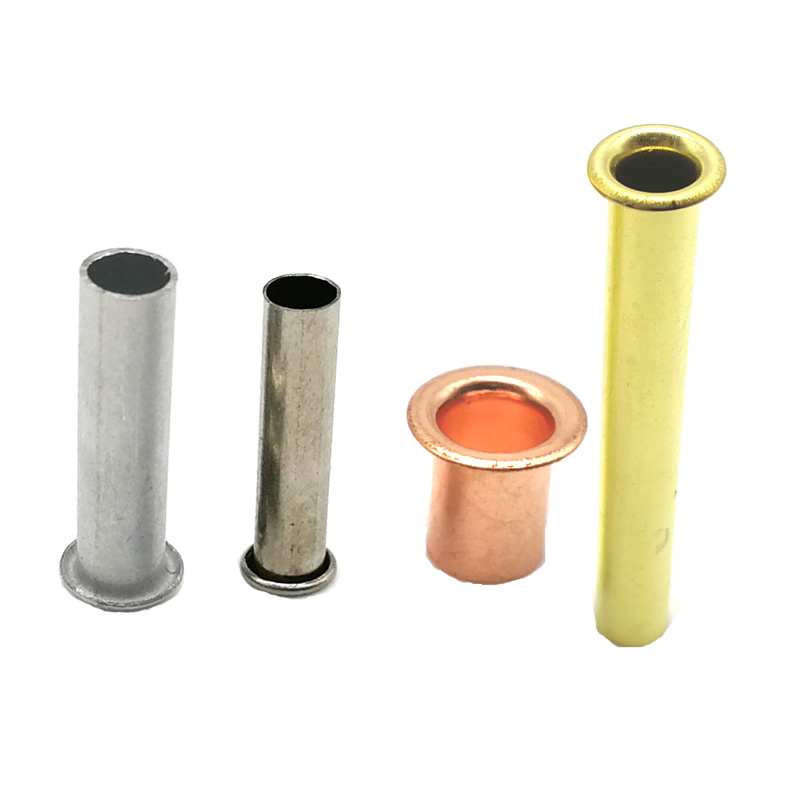

A DIN 7340 egy német ipari szabvány, amely varratmentesen húzott csőből vágott csőszegecseket ír elő. A szabvány 1 mm-től 10 mm-ig terjedő névleges átmérőkre vonatkozik, és két fejformát határoz meg: A formát (lapos/tányéros fej) és B formát ( recézett kerek fej). A jelenlegi verzió a DIN 7340:2011-03.

A DIN 7340 szabvány szerinti csőszegecsek és más üreges szegecsek közötti fő különbség a gyártási folyamat. A mélyhúzással előállított üreges szegecsekkel ellentétben (amely csészeszerű formát hoz létre),DIN 7340 szegecsekvarrat nélküli húzott precíziós csövekből készülnek. Ez biztosítja, hogy mind a belső, mind a külső átmérő tökéletesen hengeres legyen, egyenletes falvastagsággal.

A DIN 7340 jelölés olvasása

A szabvány egyértelmű elnevezési konvenciót határoz meg. Minden paraméter benne van a cikkszámban:

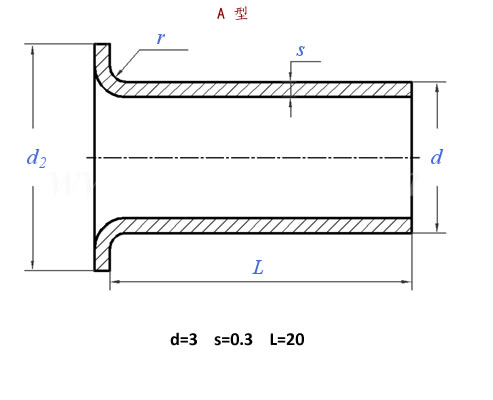

RN A 3 x 0,3 x 20 DIN 7340 Cu

Ez az elnevezési rendszer azt jelenti, hogy nincs kétértelműség. Egy németországi vevő és egy kínai gyártó pontosan ugyanarra a szegecsre hivatkozik.

Általános alkalmazások DIN 7340 csőszegecsekhez

MertDIN 7340 szegecsekprecíziós, egyenletes falvastagságú csövekből készülnek, így jól alkalmazhatók olyan alkalmazásokban, ahol a tiszta belső furat számít.

Elektromos átvezetés és NYÁK-szerelvény

A DIN 7340 szabvány szerinti csőszegecs üreges közepe lehetővé teszi a vezetékek áthaladását. Ez értékes a NYÁK földelési pontjainál, a terminálcsatlakozásoknál és az elektromos átvezetési alkalmazásoknál, ahol korlátozott a hely. Az ónozott sárgaréz DIN 7340 szegecsek különösen gyakoriak a forrasztható csatlakozásoknál.

Bőráruk, táskák és lábbelik

A divat- és bőripar nagymértékben támaszkodik a DIN 7340 szabvány szerinti szegecsekre az övfuratok, táskaerősítések, cipőszemek és hevederrögzítések esetében. A csőszegecsekhez szükséges alacsony beállítási erő megakadályozza a puha anyagok, például bőr és szövet sérülését.

Autóipari és repülőgépipari alkatrészek

A DIN 7340 szabvány szerinti szegecseket autóipari belső terekben, HVAC csőszerelvényekben, világítótestekben és nem szerkezeti repülőgép-ipari alkalmazásokban használják, ahol a súlycsökkentés és a korrózióállóság a prioritás.

Ipari és gépipari alkalmazások

A létrafok, az elektronikai burkolatok, a hőcserélő bordák és a bútorkeretek mind olyan példák, ahol a DIN 7340 szabvány szerinti csőszegecsek költséghatékony, állandó csatlakozást biztosítanak.

Anyaglehetőségek és -választás

A DIN 7340 többféle alapanyag használatát is lehetővé teszi. Az alábbi táblázat összefoglalja a gyakori opciókat és azok legmegfelelőbb alkalmazásait.

A húzott csőből készült, DIN 7340 szabványnak megfelelő szegecsek előnyt jelentenek a mélyhúzott üreges szegecsekkel szemben: a hengeres forma egyenletes falvastagságot biztosít, ami kiszámítható tekercsképződést jelent a szerelés során.

Méretre vonatkozó előírások – A forma kontra B forma

A forma (lapos / tányérfej)

Az A forma lapos, alacsony profilú fejjel rendelkezik. Ez a legelterjedtebb konfiguráció az általános célú rögzítéshez, ahol a sík vagy alacsony profilú felület elfogadható.

Példaméretek az A formához (lapos fej):

Az A forma tűréshatárai általában ±0,05 mm a szár átmérőjénél és ±0,10 mm a fejátmérőnél.

B forma ( recézett kerek / hengerelt fej)

A B forma lekerekített fejprofillal rendelkezik. A hengerelt él befejezett megjelenést biztosít, és gyakran használják látható alkalmazásokhoz, vagy ahol dekoratívabb felületre van szükség.

Például egy Würth katalógusban egy B formájú acélszegecs látható horganyzott bevonattal: d1 = 8 mm, fejátmérő = 12 mm, fejmagasság = 1,4 mm, hosszúság = 8 mm, tömeg = 1500 g.

A B forma tartalmazhat recézést is a fejen a jobb tapadás érdekében bizonyos alkalmazásokban, bár ez gyártónként eltérő.

Telepítés – Mi működik a DIN 7340 szegecsekhez

A csőszegecs helyes beállításához három változóra kell figyelni: furatméretre, szegecshosszra és szerszámokra.

Lyuk mérete

A lyukat helyesen kell méretezni. Javasoljuk, hogy a külső átmérő (d1) felett legfeljebb +0,10 mm távolság legyen. Ha a lyuk túl nagy, a cső belülről meghajlik, mielőtt a fej kialakulna. Ha a lyuk túl szoros, a vékony fal megrepedhet.

Szegecshossz számítás

Szabványos felborulási rögzítéshez a szükséges szegecshossz:

Teljes anyagvastagság + (0,5–0,7) × d1

Példa: két 2,0 mm teljes vastagságú lemez összekapcsolása 3 mm átmérőjű szegecssel:

Hossz = 2,0 + (0,6 × 3,0) = 3,8 mm.

A túl sok hossz használata rendetlen, instabil összecsukódáshoz vezet. Túl kevés használata azt jelenti, hogy a göndör nem tud megfelelően kialakulni.

Szerszámozás

Mindig használjon polírozott, edzett acél lyukasztót. A szegecselő szerszámot úgy kell megtervezni, hogy a szegecstengely fokozatosan szélesedjen a kihajlás elkerülése érdekében. Az éles váll helyett fokozatos kiszélesedéssel formázva egyenletes 360°-os tekercset eredményez.

Minőség és tanúsítványok

A DIN 7340 szabványt a DIN Standards Committee Fasteners (FMV) tartja fenn. A szabványt rendszeresen felülvizsgálják és frissítik, a 2011-es verzió a jelenlegi kiadás.

A Nuote Metals gyártDIN 7340 szegecsekacélból, rozsdamentes acélból, rézből, alumíniumból és sárgarézből, sima, nikkelezett és ónozott felülettel. A méretek a megrendelő rajzai alapján személyre szabhatók. A cég ISO 9001:2015 tanúsítvánnyal működik, szállítás előtt 100%-os minőségellenőrzéssel. Ingyenes minták állnak rendelkezésre raktári méretekhez, normál rendelés esetén 20 000 darab MOQ-val.

A DIN 7340-nek megfelelő szegecseket varrat nélküli húzott csőből gyártják, amely egyenletesebb falvastagságot biztosít a mélyhúzott alternatívákhoz képest. Ez olyan alkalmazásoknál releváns, ahol a belső furatnak tisztának kell maradnia a huzal áthaladásához, vagy ahol az egyenletes tekercsképzés kritikus.

Ismerkedés a DIN 7340 szegecsekkel

Ha jelenleg megadjaDIN 7340 szegecsekvagy fontolgatja, hogy szabványos csőszegecsre váltson összeszereléséhez, a leggyorsabb út a minták kérése.

Adja meg a teljes anyagköteg vastagságát, a kívánt szárátmérőt (d1) és a kívánt anyagot. A Nuote Metals kiszámítja az ajánlott hosszt, és mintákat küld Önnek tesztelésre.
